LP3875-ADJ 快速超低壓差 LDO 由 2.5V 至 7V 輸入電源供電。這種超低壓差 LDO 對負載的階躍變化響應非常迅速，因此非常適合低壓微處理器應用。LP3875-ADJ 采用 CMOS 工藝開發，可實現獨立于輸出負載電流的低靜態電流運行。這種 CMOS 工藝還允許 LP3875-ADJ 在極低的壓差條件下工作。
*附件：LP3875-ADJ 1.5A 快速超低壓差 LDO 數據表 .pdf

• 壓差電壓：超低壓差電壓;150mA 負載電流時典型值為 38mV，1.5A 負載電流時典型值為 380mV。
• 接地引腳電流：負載電流為 1.5A 時，典型值為 6mA。
• 關斷模式：當 SD 引腳被拉低時，靜態電流通常為 10nA。
• 可調輸出電壓：輸出電壓可通過兩個外部電阻器進行編程。

特性

• 輸入電壓范圍：2.5 V 至 7 V
• 超低壓差
• 低接地引腳電流
• 負載調整率 0.06%
• 關斷模式下的靜態電流為 10nA
• 額定輸出電流為 1.5A DC
• 最低輸出電容要求
• 過熱/過流保護
• ?40°C 至 +125°C 結溫范圍
• 采用 DDPAK/TO-263 和 SOT-223 封裝

參數

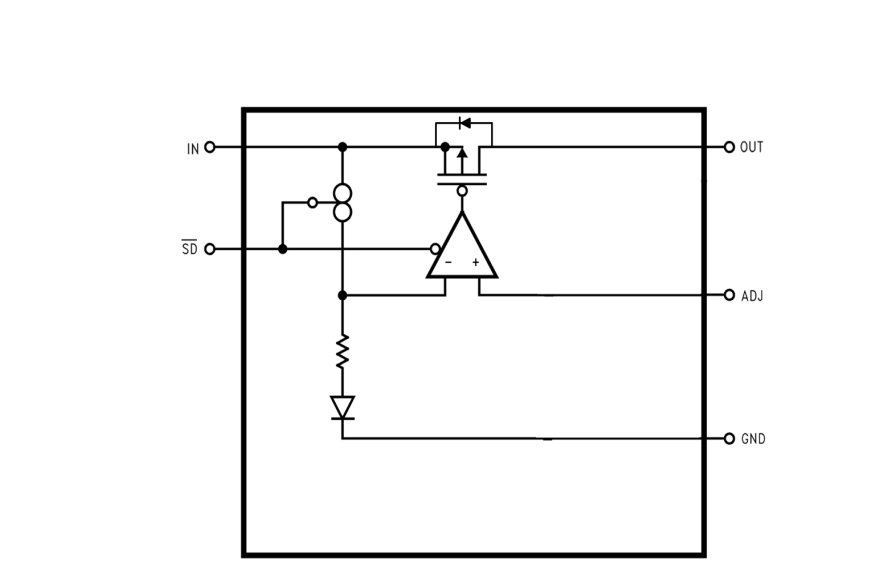

方框圖

一、概述

LP3875-ADJ是一款1.5A快速超低壓差線性穩壓器（LDO），能夠在2.5V至7V的輸入電壓范圍內工作。它提供了超低的壓差電壓、低靜態電流以及出色的負載和線性調整率，適用于微處理器電源供應、DSP電源、電池充電器等多種應用。

二、主要特性

• ?輸入電壓范圍?：2.5V至7V
• ?超低壓差電壓?：在150mA負載電流下典型值為38mV，在1.5A負載電流下典型值為380mV
• ?低靜態電流?：關斷模式下典型靜態電流為10nA
• ?高負載電流?：最大輸出電流為1.5A
• ?出色的調整率?：負載調整率為0.06%，線性調整率為0.02%
• ?過熱和過流保護?：提供過熱和過流保護功能
• ?寬溫度范圍?：工作結溫范圍為-40°C至+125°C

三、封裝與引腳

LP3875-ADJ提供DDPAK/TO-263和SOT-223兩種封裝選項。主要引腳包括輸入（IN）、輸出（OUT）、地（GND）、調整（ADJ）和關斷（SD）。

四、電氣特性

• ?輸出電壓調整?：通過外部電阻器R1和R2可編程設置輸出電壓
• ?輸出噪聲?：在10Hz至100kHz帶寬內，輸出噪聲電壓為150μV（rms）
• ? 電源抑制比(PSRR) ?：在120Hz頻率下，PSRR為73dB
• ?短路保護?：具有短路保護功能，短路電流限制為3.2A

五、應用提示

• ?外部電容器?：為確保穩定性，輸入電容器至少為10μF，輸出電容器應直接連接到輸出和地引腳，且ESR值需在一定范圍內。
• ?PCB布局?：良好的PCB布局對穩定性至關重要，輸入和輸出電容器應盡可能靠近設備，并使用短跡線連接。
• ?輸出電壓設置?：輸出電壓通過公式VOUT = 1.216 × (1 + R1/R2)設置，其中R1和R2為外部電阻器。

六、熱管理與散熱

LP3875-ADJ在滿負荷工作時可能產生較高的功耗，因此需要考慮散熱問題?？梢酝ㄟ^增加PCB上的銅面積或使用熱沉來降低熱阻，確保結溫不超過允許范圍。

七、包裝與材料信息

數據表提供了詳細的包裝和材料信息，包括封裝尺寸、引腳分配、包裝材料和運輸卷盤信息等，以便于生產和組裝。

八、注意事項

• 在選擇電容器時，應考慮電容器的容差、溫度變化和ESR特性，以確保穩壓器的穩定性。
• 在高噪聲環境中，應采取適當?shù)拇胧﹣頊p少RFI/EMI對穩壓器性能的影響。
• 在使用過程中，應注意靜電防護，避免對MOS柵極造成靜電損傷。
