為落實安全運維的要求，10kV-35kV開關柜必須具備“一鍵順控”程序化操作實現條件，配合新能源場站后臺系統實現35kV開關柜一鍵順控功能。具體要求有哪些呢？

1、開關柜電動操作

斷路器手車和開關柜接地開關應配備電動操作功能，可實現遠方或就地集中控制。開關柜應配置智能控制單元，作為斷路器手車、接地開關的控制模塊，內置電動手車和電動地刀驅動單元，實現電動手車驅動和保護功能。

（1）在斷器車底盤上設電機驅動機構，驅動機構內馬達帶動整個傳動機構運行完成斷路器手車電動搖進/搖出。當馬達停轉或失效時，離合機構自動分離，芯軸的運動脫離蝸輪蝸桿傳動，隨時可以采用手動搖進/搖出手車。

（2）接地刀閘電動操作是通過電機驅動接地刀閘操作桿的傳動，從而實現接地刀閘的合閘和分閘操作。并可根據指令控制電機實現斷路器手車的電動搖進、搖出（可根據指令控制電機實現接地開關的合閘、分閘）。

（3）斷路器手車應具備堵轉二次回退功能：即斷路器手車電動操作行進中如遇堵轉，應有報警且嘗試回退至試驗位，如回退過程出現再次堵轉，則停止并記錄。斷路器手車在搖進過程中應能準確定位，保證動靜觸頭平滑接觸。

（4）智能控制單元應能依據電動地刀關合、斷開過程中，其負荷變化大、速度快的特點，優化電機的過程控制，確保地刀可靠關合、斷開，可有效的避免由地刀機構遇到障礙或卡阻所導致的電機堵轉甚至燒毀情況的發生。

（5）手動操作和電動操作必須能夠自由切換。

（6）采用電動操作的手車和接地開關，必須加強對手車搖進和搖出過程中運動時間和電流的監視，以及對接地

開關合閘和分閘過程中運動時間和電流的監視。

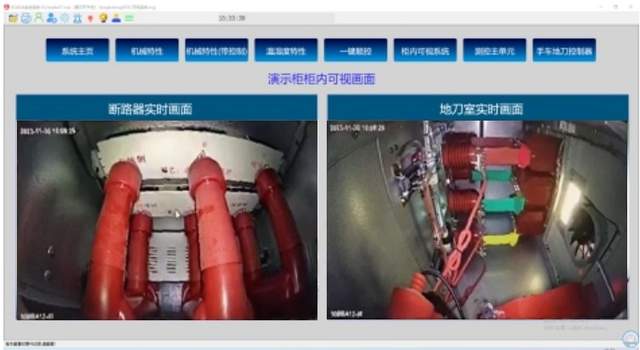

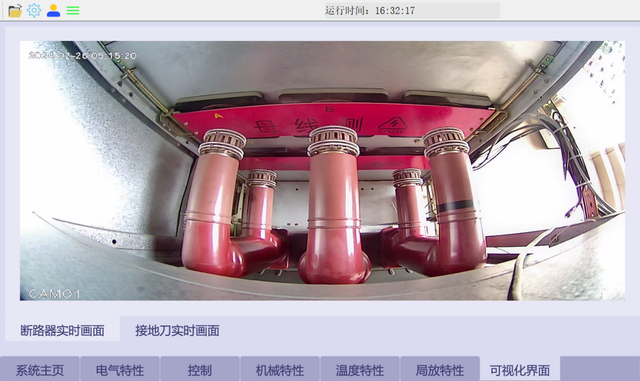

2、開關柜視頻監控

開關柜內斷路器手車和接地刀位置各設置一只視頻采集攝像頭進行狀態監視，并具有以太網通訊接口，可將視頻流送至新能源場站視頻監控系統，實現遠程可視化監控。自帶補光LED燈的廣角攝像頭即使在封閉無光的柜內環境也能清晰捕捉開關狀態，當遠程操作開關設備時無需派人前往現場確認開關是否動作到位，提高了工作效率和安全性。

柜內視頻探頭在一次結構方面需滿足國標的設計要求，不改變開關柜原有結構，不存在對設備造成傷害的因素；在視頻探頭二次走線方面完全滿足視頻監控裝置在中壓開關設備的安全運用要求。
