LP3983 是一款固定電壓低電流穩壓器。

LP3983 非常適合電池供電設備中的待機型應用， 它可以最大限度地延長電池的使用壽命。該設備可以通過 啟用（禁用）控制，因此系統可以使用它來進一步延長電池壽命 通過將功耗降低到幾乎為零。
*附件：LP3983 Micropwr、低靜態電流、采用微型 SMD 封裝的 CMOS VReg 數據表.pdf

性能規定范圍為 -40°C 至 125°C。

特性

• 微型 5 引腳封裝
• Logic Controlled Enable
• 無需噪聲旁路電容器
• 與低 ESR 陶瓷電容器配合使用時保持穩定
• 快速開啟
• 短路保護

主要規格

• 輸入電壓范圍：2.5V 至 6.0V
• 輸出電壓：1.6V、1.8V 和 2.5V
• 輸出電流：5 mA
• 輸出電容器：1μF 低 ESR
• 幾乎為零 I Q （禁用）：1.0 μA
• 低 I Q （啟用）：14 μA
• PSRR： 10 分貝
• 快速啟動：170 μs

參數

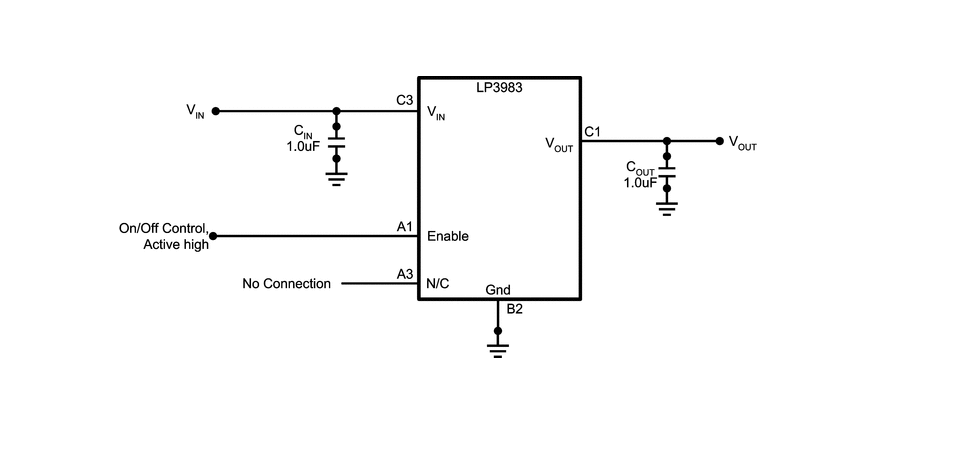

方框圖

LP3983是一款低功耗、低靜態電流的固定電壓CMOS電壓調節器，采用微型5引腳DSBGA封裝，適用于電池供電設備的待機應用，以最大化電池壽命。

特性

• ?微型5引腳封裝?：適合空間受限的應用。
• ?邏輯控制使能?：通過使能（EN）引腳控制，可進一步降低功耗。
• ?無需噪聲旁路電容器?：簡化電路設計。
• ?穩定性能?：即使使用低ESR陶瓷電容器也能保持穩定。
• ?快速啟動?：啟動時間僅為170μs。
• ?短路保護?：提供短路保護功能。

應用

• GSM便攜式電話
• CDMA蜂窩手持設備
• 藍牙設備
• 便攜式信息設備

規格參數

• ?輸入電壓范圍?：2.5V至6.0V
• ?輸出電壓?：1.6V、1.8V和2.5V
• ?輸出電流?：5mA
• ?輸出電容器?：1μF低ESR
• ?禁用時靜態電流?：1.0μA
• ?啟用時靜態電流?：14μA
• ? 電源抑制比（PSRR） ?：10dB（f ≤ 10kHz）

引腳描述

• ? V_EN (A1) ?：使能輸入邏輯，≥1.2V時啟用，≤0.5V時禁用。
• ? GND (B2) ?：公共地。
• ? V_OUT (C1) ?：電壓輸出，連接到負載電路。
• ? V_IN (C3) ?：未調節電源輸入。
• ? N/C (A3) ?：無連接，不應有電氣連接。

封裝與訂購信息

• ?封裝類型?：5Bump Thin DSBGA
• ?訂購選項?：包括不同輸出電壓（1.6V、1.8V、2.5V）和包裝形式（如Mini-Reel、Tape and Reel）的選項。

絕對最大額定值

• ?V_IN?：-0.3V至6.5V
• ?V_EN?：-0.3V至(V_IN+0.3V)（最大6.5V）
• ?V_OUT?：-0.3V至(V_IN+0.3V)（最大6.5V）
• ?結溫?：150°C
• ?存儲溫度?：-65°C至+150°C
• ?焊盤溫度?：265°C（焊接，10秒）

電氣特性

• ?輸出電壓容差?：在0mA至5mA負載電流下，輸出電壓的容差為±55mV。
• ?靜態電流?：在V_EN=0.4V，V_IN=4.2V時，靜態電流為13μA。
• ?短路電流限制?：輸出接地時，短路電流限制為28mA至35mA。

典型性能特性

• ?啟動時間?：從V_EN=1.2V到V_OUT達到標稱輸出電壓的95%所需時間為170μs至250μs。
• ?負載瞬態響應?：具有良好的負載瞬態響應性能。

應用提示

• ?功耗與設備操作?：設備的允許功耗取決于環境溫度和熱阻。
• ?外部電容器?：需要外部輸入和輸出電容器以確保穩定操作，推薦使用陶瓷電容器。
• ?使能操作?：通過V_EN引腳控制設備的開啟和關閉。
