      新品 | 采用EconoDUAL? 3的250kW eCAV主驅功率單元

      英飛凌工業半導體 ? 2025-03-12 19:03 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      新品

      采用EconoDUAL 3的

      250kW eCAV主驅功率單元

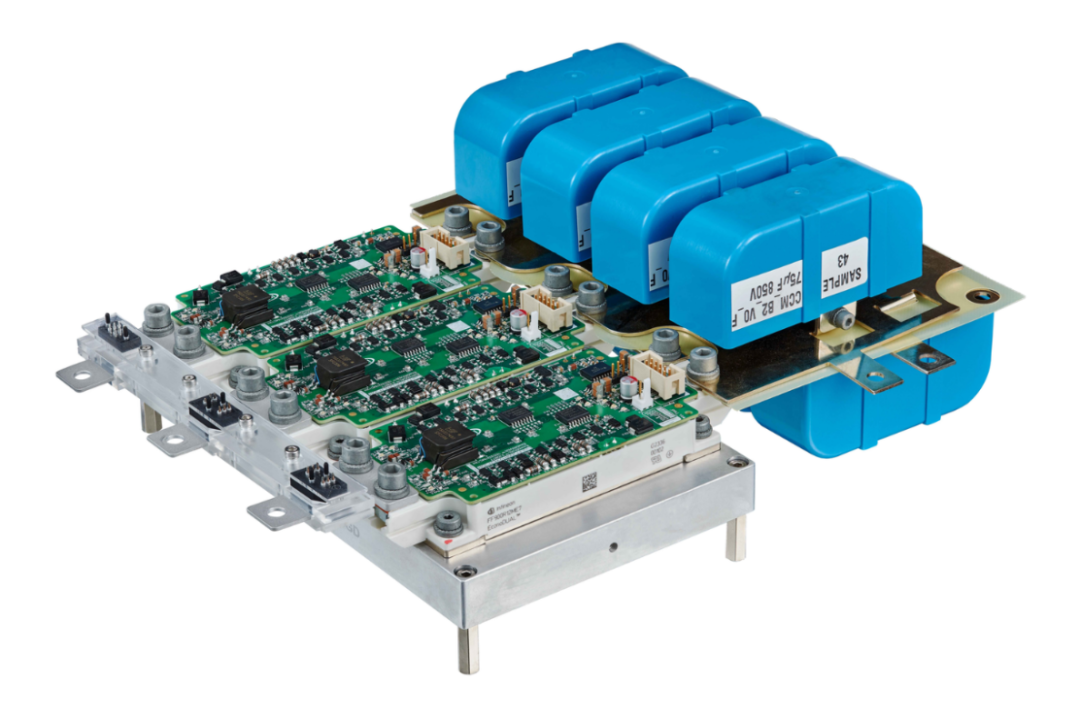

      REF-CAV250KMT7INV是一款用于800V eCAV牽引系統的250kW三相逆變器主驅功率單元，它包括三個900A 1200V EconoDual 3 IGBT7功率模塊、安裝在功率模塊上的三個獨立柵極驅動器板（采用1ED3321MC12N EiceDRIVER柵極驅動器和電流擴展電路）、安裝在逆變器輸出母線上的TLE4973霍爾電流傳感器、專為模塊設計的水冷板以及直流母線電容。

      所用器件：

      ■ FF900R12ME7

      ■ 1ED3321MC12N

      ■ TLE4973

      BoM供下載

      產品特點

      900A/1200V TRENCHSTOP IGBT7技術的EconoDUAL 3半橋功率模塊

      使用帶DESAT保護的隔離型EiceDRIVER柵極驅動器，帶有電流擴展

      安裝在逆變器輸出母線上的傳感器XENSIV隔離測量相電流

      隔離式NTC模塊溫度測量

      應用價值

      通過系統解決方案快速進入市場

      在實際應用環境中輕松評估EconoDUAL 3模塊性能

      先進的熱管理理念和匹配的直流母線帶來的設計優勢

      專為EconoDUAL 3設計的水冷板

      競爭優勢

      設計非常緊湊：3個EconoDUAL 3實現250kW輸出功率，功率密度約為28kW/L

      避免IGBT模塊并聯

      采用標準EconoDUAL 3模塊化設計方法

      模塊可擴展至900A電流

      可擴展柵極驅動和電流傳感器產品組合

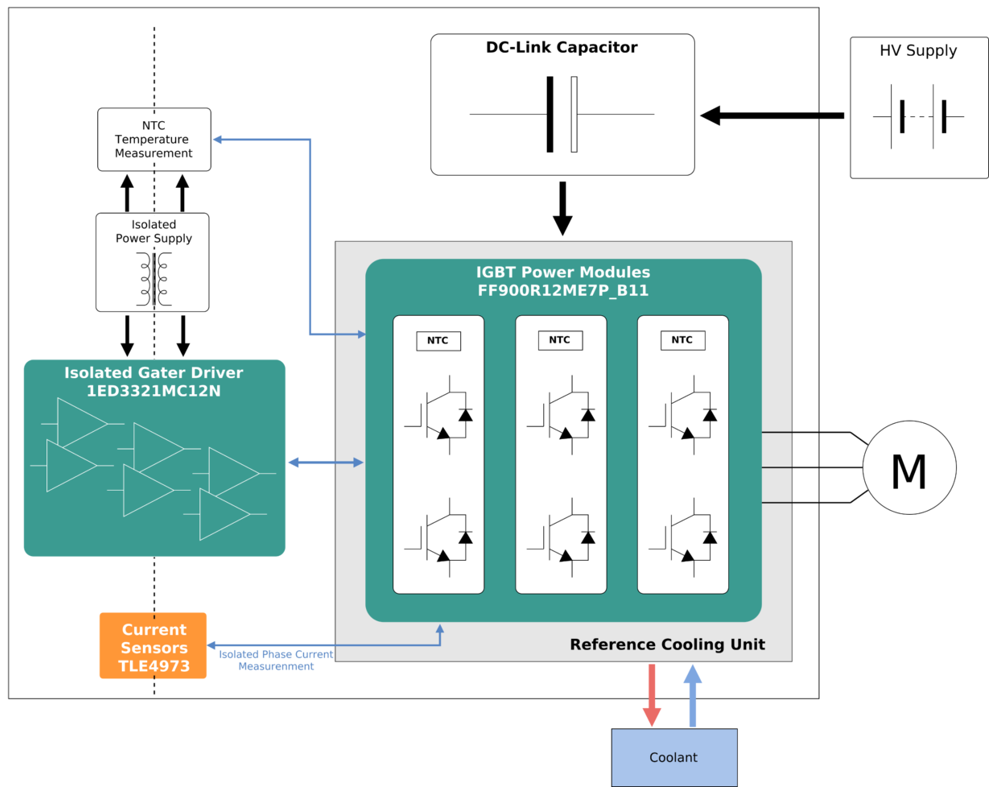

      框圖


      應用領域

      電動巴士

      電動貨車

      電動工程車

      電動農用車
