MAX2614 40MHz至4GHz寬帶線性放大器技術手冊
概述
MAX2612–MAX2616為高性能寬帶放大器，設計用于功放(PA)的前級驅動、低噪聲放大器或可級聯的50Ω放大器，輸出功率高達+19.5dBm。器件適用于多種應用，包括蜂窩基礎設施、個人或商用微波無線設備，以及CATV和電纜調制解調器，工作頻率范圍為40MHz至4000MHz。放大器采用+3V至+5.25V電源供電，內部提供輸入和輸出端口的50Ω匹配。該系列器件引腳互相兼容，采用緊湊的2mm x 3mm TDFN無鉛封裝。
數據表：*附件：MAX2614 40MHz至4GHz寬帶線性放大器技術手冊.pdf
應用
- 汽車
- 蜂窩基礎設施
- 微波無線裝置
- 測試與測量
- 無線LAN
特性
- 低噪聲：2.0dB @ f~RFIN = 2.0GHz
- 非常平坦的頻率響應
- < 0.5dB, 1GHz至4GHz
- 40MHz至4000MHz工作頻率范圍
- 具有業內最高的P~IN (最大值)額定值
- 較高的OIP3范圍
- MAX2615/MAX2616：+37dBm
- MAX2612：+35.2dBm
- MAX2613：+31.2dBm
- MAX2614：+30dBm
- 輸出P1dB：+19.5dBm (MAX2615/MAX2616)
- 高增益：18.6dB
- 關斷模式(MAX2612/MAX2613/MAX2614/MAX2616)
- 可調偏置電流，改善OIP3 (MAX2615)
- 3.0V至5.25V供電范圍
- 緊湊的2mm x 3mm TDFN封裝
- 業內較高的ESD等級：2.5kV HBM
典型應用電路

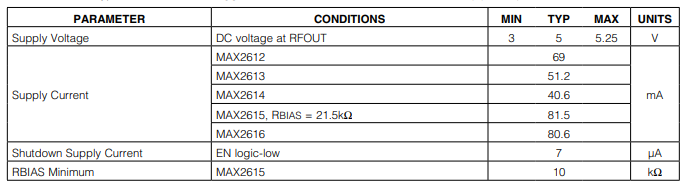

典型工作特性(續)

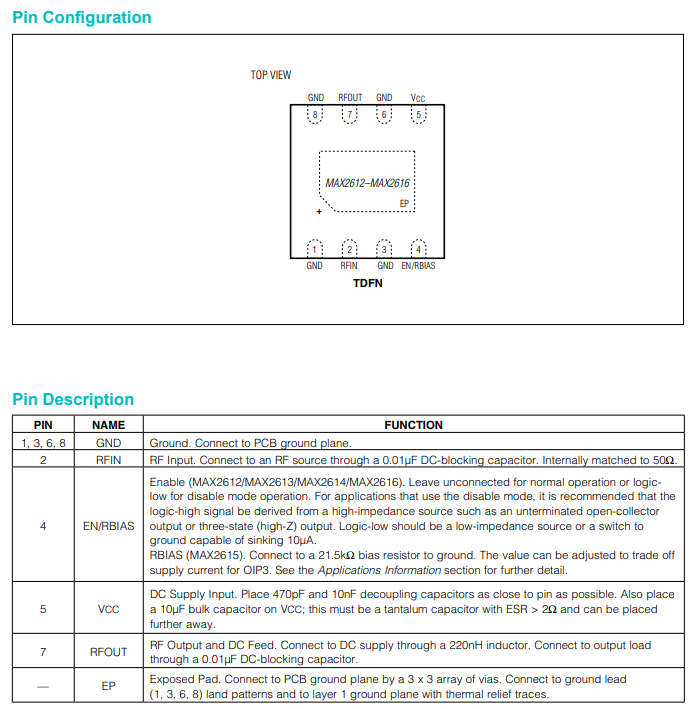

引腳配置和功能描述
