概述

ADL5606是一款寬帶2級1 W RF驅動放大器，工作頻率范圍為1800 MHz至2700 MHz。該器件適合各種有線和無線應用，包括ISM、MC-GSM、W-CDMA、TDSCDMA和LTE。

ADL5606采用5 V電源供電，電源電流為362 mA。驅動器還內置一個快速上電/掉電功能，滿足TDD應用、需要省電模式或間斷數據傳輸?shù)膽眯枨蟆?/p>

ADL5606采用GaAs HBT工藝制造，提供緊湊型4 mm × 4 mm、16引腳LFCSP封裝，使用裸露焊盤以獲得出色的熱阻抗性能。工作溫度范圍為-40℃至+85°C，同時提供配置齊全的評估板（調諧至2,140 MHz）。
數據表：*附件：ADL5606 1800MHz至2700MHz 2級1W RF驅動放大器技術手冊.pdf

應用

• 無線基礎設施
• 自動測試設備
• ISM/AMR應用

特性

• 工作頻率范圍：1800 MHz至2700 MHz
• 增益：23.8 dB (2140 MHz)
• OIP3：45.7 dBm (2140 MHz)
• P1dB：30.7 dBm (2140 MHz)
• 噪聲系數：4.8 dB (2140 MHz)
• 5 V電源供電
• 電源電流：362 mA（典型值）
• 內部有源偏置
• 省電功能
• 4mm × 4 mm小型16引腳LFCSP封裝
• ESD額定值：±1 kV（1C類）
• 引腳兼容[ADL5605]，700 MHz至1000 MHz

框圖

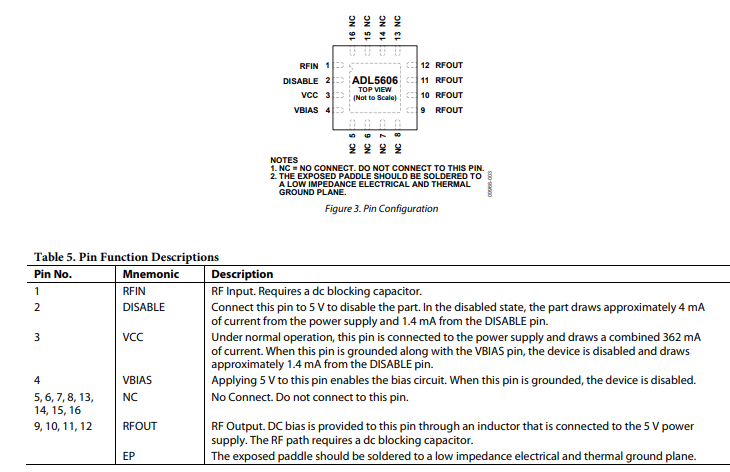

引腳配置和功能描述

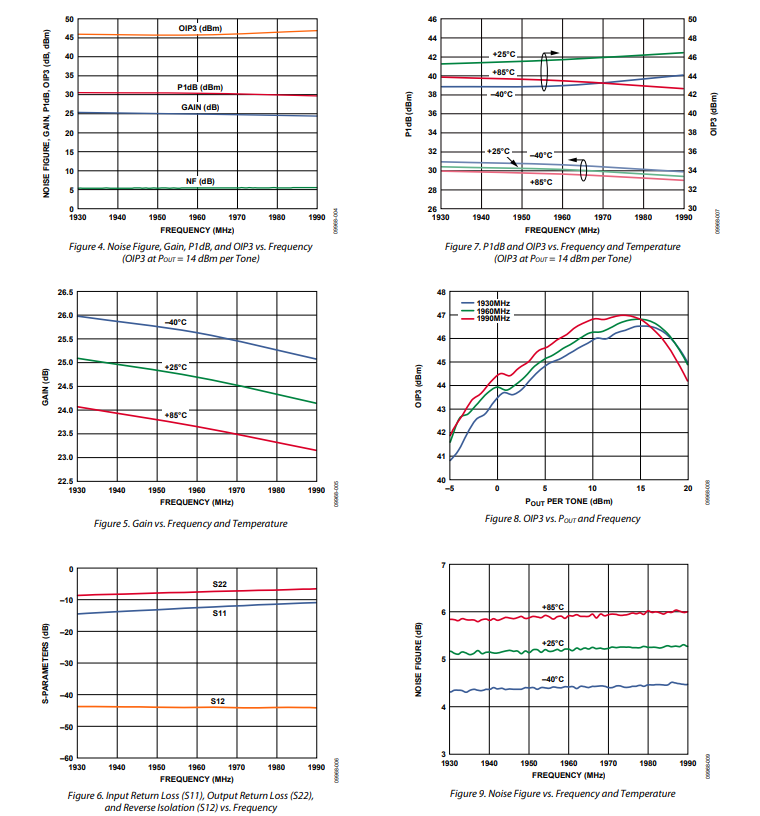

典型性能特征

基本布局連接

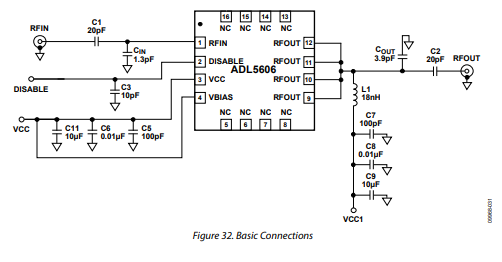

操作ADL5606的基本連接如圖32所示。RF匹配組件對應于2140 MHz頻率調諧帶。
ADL.5606的電源電壓范圍為4.75至5.25 V，應連接到VCC1測試引腳。輸出級的直流偏置通過L1提供，并連接到RFOUT引腳。三個去耦電容(C7、C8和C9)用于防止RF信號在直流線路上傳播。VBIAS和VCC引腳可以直接連接到主電源電壓。VCC引腳上需要額外的去耦電容(C5、C6和C11)。

引腳1是ADL.5606的RF輸入引腳。RF輸入很容易與一個串聯或并聯配置的電容以及用作電感的微帶線匹配。對于1960 MHz和2140 MHz頻率調諧頻帶，使用一個并聯電容器將輸入匹配到502；對于2630 MHz頻率調諧帶，使用一個串聯電容。
有關不同頻率調諧帶的元件值和間距的完整信息，請參見ADL 5606匹配部分。
引腳9至引腳12是RF輸出引腳。RF輸出僅需要一個分流電容和一條用作電感的微帶線來匹配50ω，有關不同頻率調諧帶的元件值和間距的完整信息，請參見“ADL.5606匹配”部分。
ADL.5606可以通過將DISABLE引腳連接到5 V來禁用，禁用時，ADL.5606從電源汲取約4 mA的電流，從DISABLE引腳汲取1.4 mA的電流。建議使用去耦電容C3來防止RF信號傳播。要完全關斷器件，應將VCC引腳、VBIAS引腳和VCC1測試引腳接地。這種狀態下，器件從DISABLE引腳汲取約1.4 mA的電流。
