無線充電技術在汽車、手機、智能電器中已經屢見不鮮，然而如何準確測試到無線傳輸過程中的電功率損耗依舊是一個難題，今天我們介紹一種基于ZUS6000示波器的測試方案。

無線充電技術介紹

無線電能傳輸技術是以電磁場理論為基礎，利用兩個或多個具有相同諧振頻率、高品質因數的電磁系統，當其處于諧振狀態時彼此之間發生強烈的能量交換，從而通過振蕩源周圍空間電磁場實現能量的高效率傳輸?shù)囊环N新技術。

無線充電與有線充電相比，有以下明顯優勢，有線充電因?yàn)槭切枰€路連接，有接插頭，接插頭容易產生火花、漏電風險；硬件存在易磨損，觸電易發熱，起火等隱患；電壓等級、電流等級受到線纜限制因而影響充電功率，并且需要硬件設備，方便性較差。而無線充電便于靈活移動，自動化程度可以更高，而且沒有物理接口不會存在因物理接口帶來的風險和隱患，此外電壓、電流、功率等級可以更高，環境適應性也會更強。無線充電在不同應用場景下，也有對應不同的技術分類，我們總結了當前無線充電技術的主要分類如表1所示，可以分為四類，感應耦合方式、近場諧振方式、電場耦合方式、電磁輻射方式。每種方傳輸功率、工作頻率、傳輸距離各不相同，應用也各有差異。比如感應耦合傳輸距離在50cm以內，傳輸功率范圍10W~1MW，比較適合當前手機、汽車等的無線充電應用。

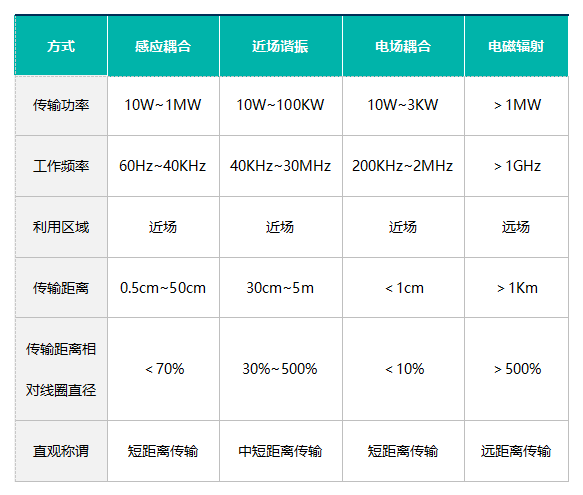

表1 無線充電技術分

無線充電測試內容與難點

無線充電越來越多的被應用在各個場合，無線充電的測試要求也越來越高。無線充電的測試項目包括：

1、輸入特性：輸入電壓和頻率測試、輸入功率測試、輸入功率因數測試、輸入電流諧波限值測試等；

2、輸出特性：直流輸出電壓誤差測試、直流輸出電流電流測試、輸出電壓響應測試等；

3、互操作特性：WPT系統無偏移條件下的效率測試、WPT系統有偏移條件下的效率測試等；

4、高頻特性：電壓響應、輸出波形上升、下降時間測試、線圈參數、線圈電壓等；

5、安全特性：接觸電流、絕緣電阻、絕緣強度、長期穩定性測試等；

在眾多的測試項目中，最難測試的是無線部分的功率傳輸，我們先來看表2。

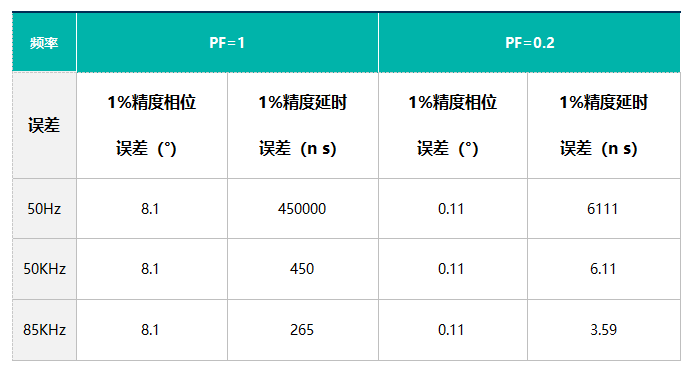

表2 不同功率因數延時誤差對比

我們可以發現，頻率相同情況下，功率因數越低，延時誤差要求越高；功率因數相同的情況下，頻率越高，延時誤差要求越高。如85KHz情況下，功率因數為0.2時，1%精度的延時誤差為3.59ns，而我們常用的電流傳感器在測試85KHz信號時，原邊信號與副邊信號相位差可能都大于3.59ns，所以測試設備必須具備相位校準功能，否則根本無法準確測試無線端的功率和效率。

ZUS6000的應用優勢

根據上述內容，我們知道，要實現高頻信號功率測試的準確，主要因素有以下幾點：

1、測試儀器要有足夠的精度；

2、測試儀器要有足夠的帶寬，并且保證在高頻下的測量精度；

3、采集高頻電壓、電流時，需要保證電壓和電流信號的同步性，避免因?yàn)樾盘?hào)不同步帶來角度差，導致結果測試不準確。

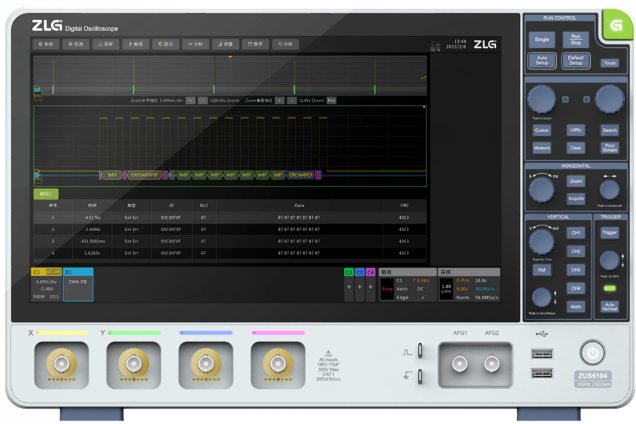

圖1 ZUS6000示波器

ZUS6000系列本身采用了12bit的ACD，采樣率高達5GSa/s，測量帶寬可以支持1GHz，其測量精度可以達到0.5%，并且有足夠的帶寬保證，因此可以保證ZUS6000在無線充電頻率段的信號準確測量。ZUS6000測試大電壓時需要外接差分探頭，測試電流信號時，需要外接電流探頭，不同通道連接外置探頭，會因?yàn)樘筋^本身的頻率相位影響和信號傳輸影響，帶來探頭間的相位偏移，因此如何消除探頭間的相位偏移，是ZUS6000準確測試無線充電的關鍵因素。

相位偏移校準

ZUS6000示波器測試無線功率時，主要的偏移誤差來自于探頭。探頭包括差分探頭和電流探頭兩類。如致遠ZP1500D差分探頭和ZCP30探頭，從兩款探頭參數可以看到，ZP1500D帶寬為100MHz，ZCP30帶寬為50MHz。而目前無線充電常用到的信號頻率為幾十KHz到幾MHz范圍，其頻率大大小于探頭本身帶寬。而從探頭本身的幅頻特性來看如圖2所示，探頭測試的信號要在10MHz以上才開始出現衰減。因此針對無線充電信號，探頭本身不會產生衰減及明顯的角度誤差。

因此在采用ZUS6000示波器配套高頻差分探頭和電流探頭測試無線功率時，主要的相位偏移來自于探頭本身的信號傳輸過程，故如何消除探頭信號傳輸帶來的相位偏移，決定了是否能夠準確測量無線充電功率的主要因素。

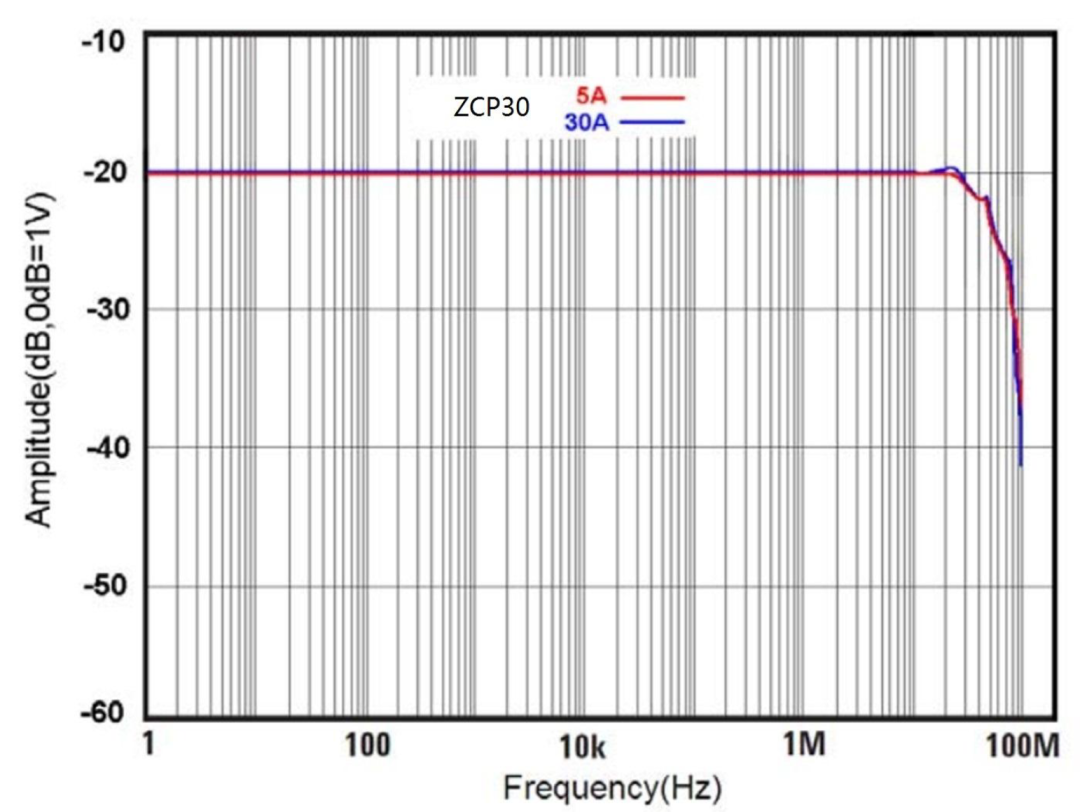

圖2 探頭幅頻特性圖

為了消除探頭因傳輸帶來的相位偏移，我們提供了偏移校正夾具ZDF1000，如圖3所示，該夾具通過USB接口供電，使用簡單方便，是高速器件功耗測量的必備工具。

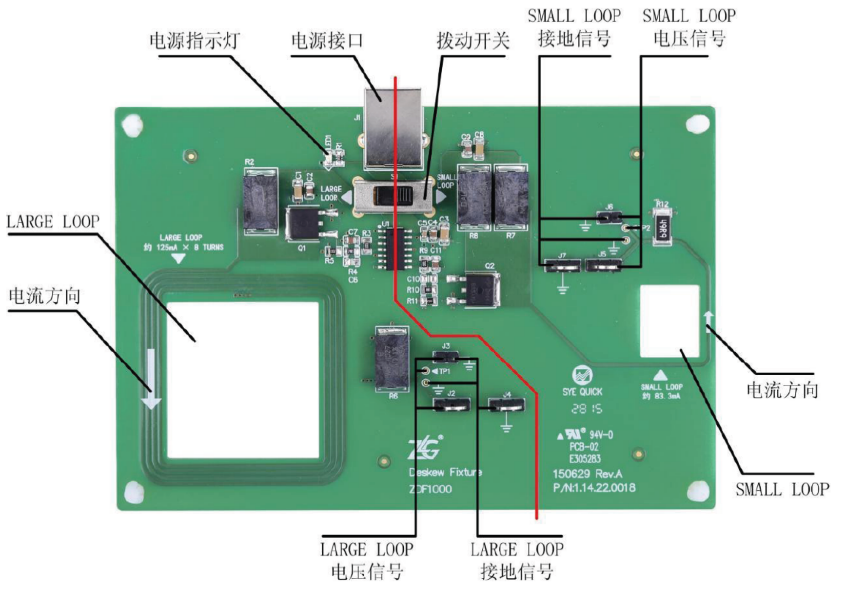

圖3 ZDF1000偏移夾具

為了更好的展示校準夾具的工作效果，我們以ZUS6104配合ZDF1000為例進行偏移校正的步驟效果演示。

1、根據實際的電壓探頭和電流探頭的連接情況，打開相應通道并設置探頭類型和探頭比率。

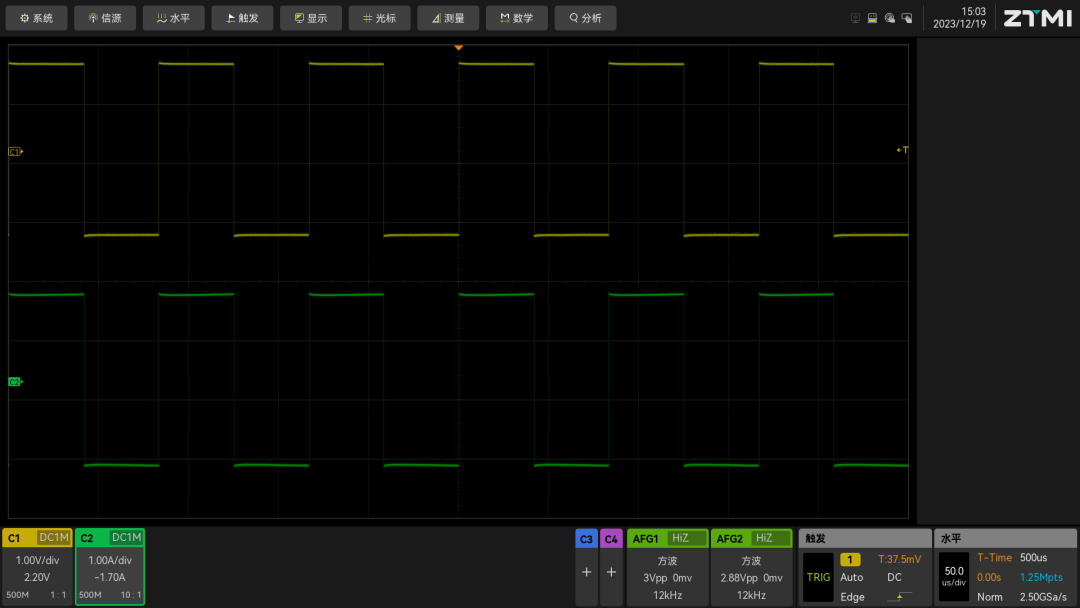

2、按下“Auto Setup”按鍵，并通過捕獲模式菜單把捕獲模式設置為平均模式，平均次數設置為16，“SMALL LOOP 電壓”和“SMALL LOOP 電流”的信號波形如圖4所示。

圖4 電壓電流波形圖

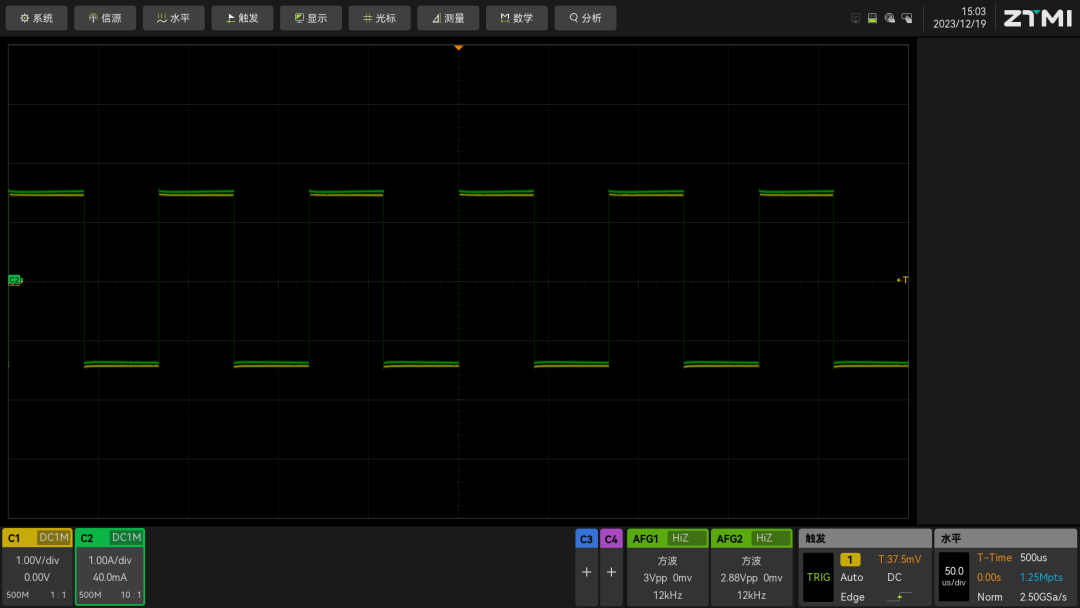

3、調節電壓通道和電流通道的垂直縮放和垂直偏移旋鈕，使波形幅度盡可能大但不超出屏幕的范圍，同時通過垂直偏移旋鈕，使電壓和電流波形的中間點靠近屏幕的中間。如圖5所示。

圖5 調整居中波形

4、調節水平縮放旋鈕，使電壓波形和電流波形之間的延時能夠充分地展現出來。如圖6所示。

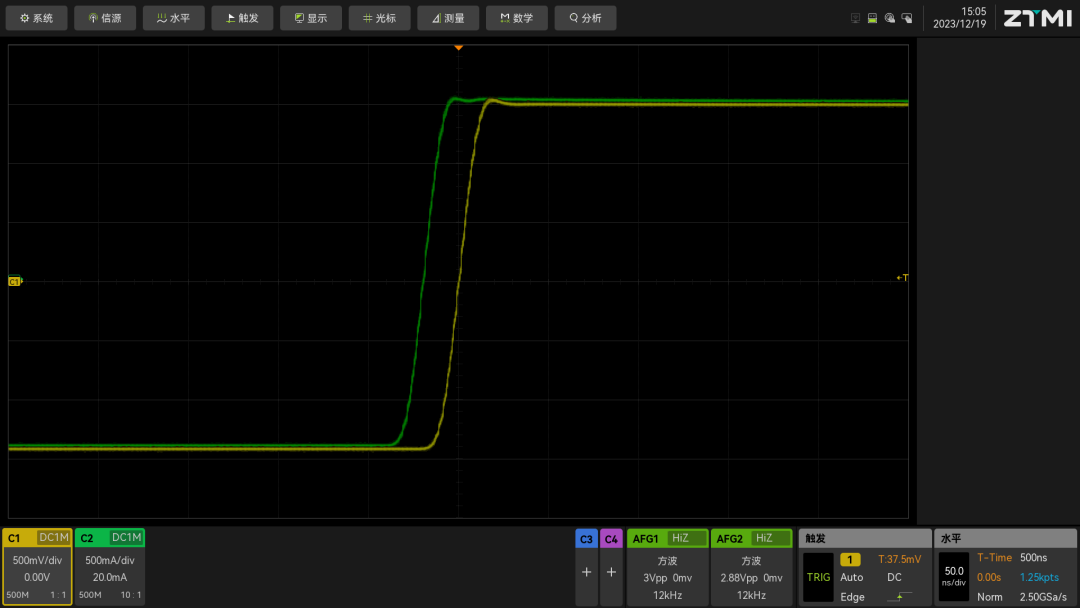

圖6 有延遲效果波形

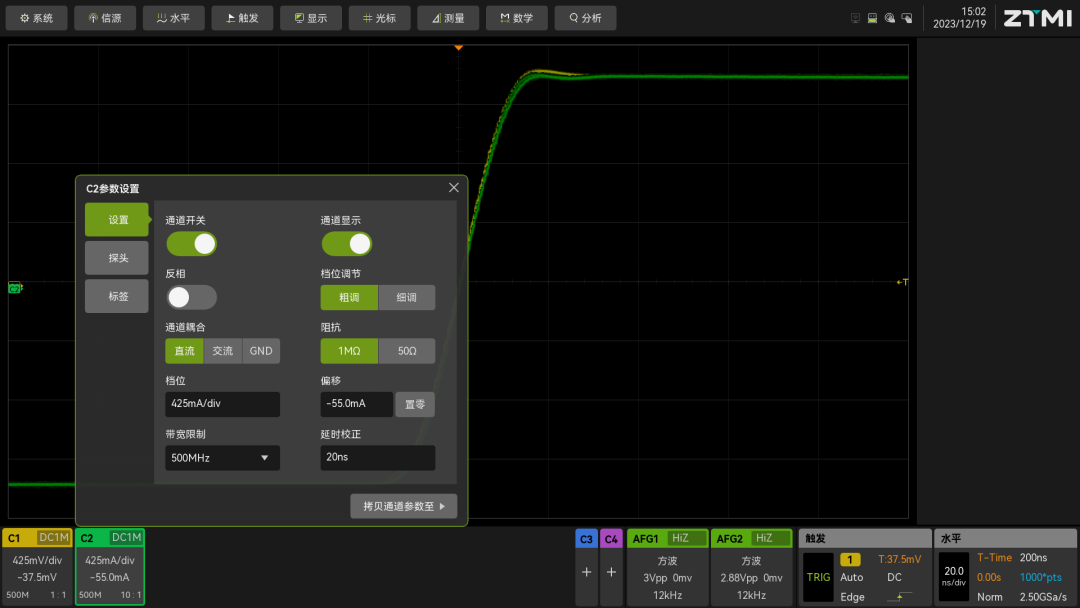

5、調節非觸發通道的延遲校正時間，使電壓和電流波形的中間點重疊于屏幕的中間。調節菜單界面及調節延遲校正時間后的電壓、電流信號波形如圖7所示。

圖7 延遲調節菜單

除以上手動校準偏移操作外，ZUS6000還支持自動偏移校準，自動偏移校準的第一步與手動校準第一步相同，將電壓電流波形呈現在屏幕上。

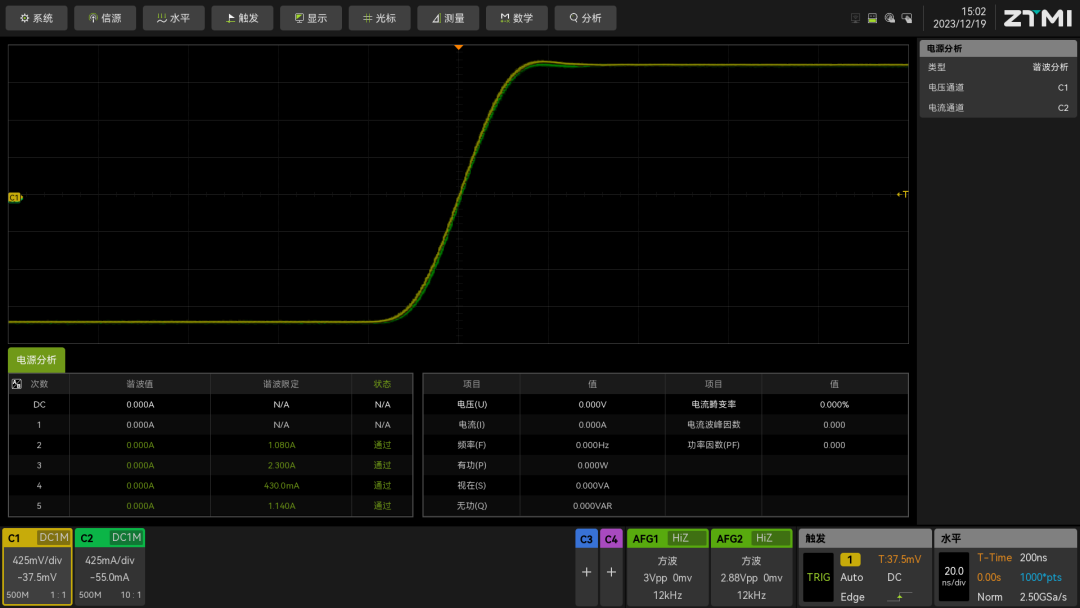

之前點擊“分析”菜單，找到“電源分析”功能，打開電源分析功能后，在彈出的菜單中選擇校準功能，點擊“校準”開始校準，如圖8所示，校準后波形會自動呈現在屏幕上，如圖9所示。

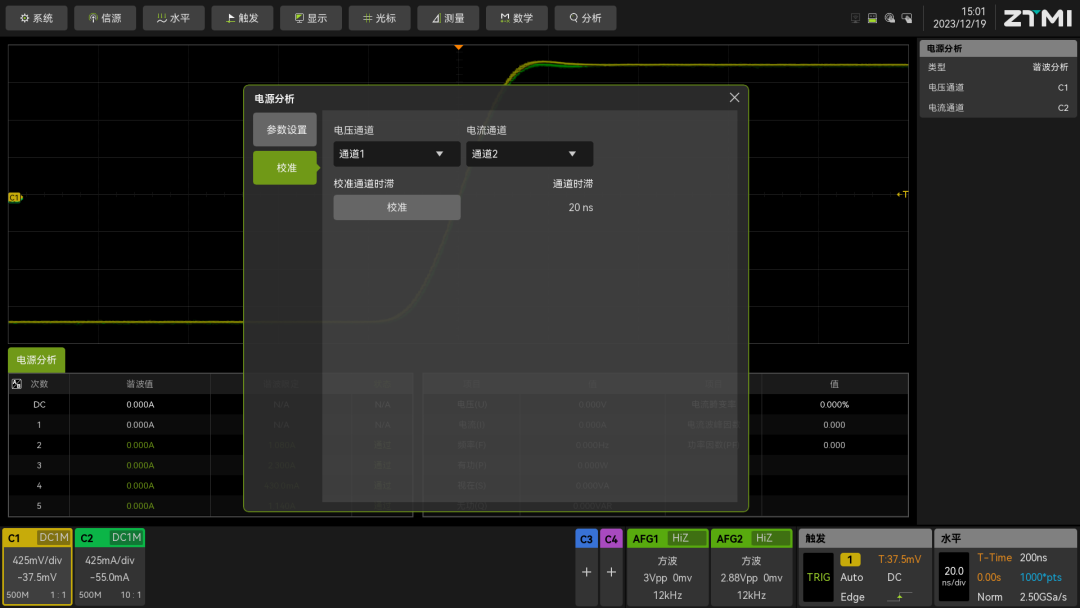

圖8 自動校準偏移設置

圖9 校準后的波形

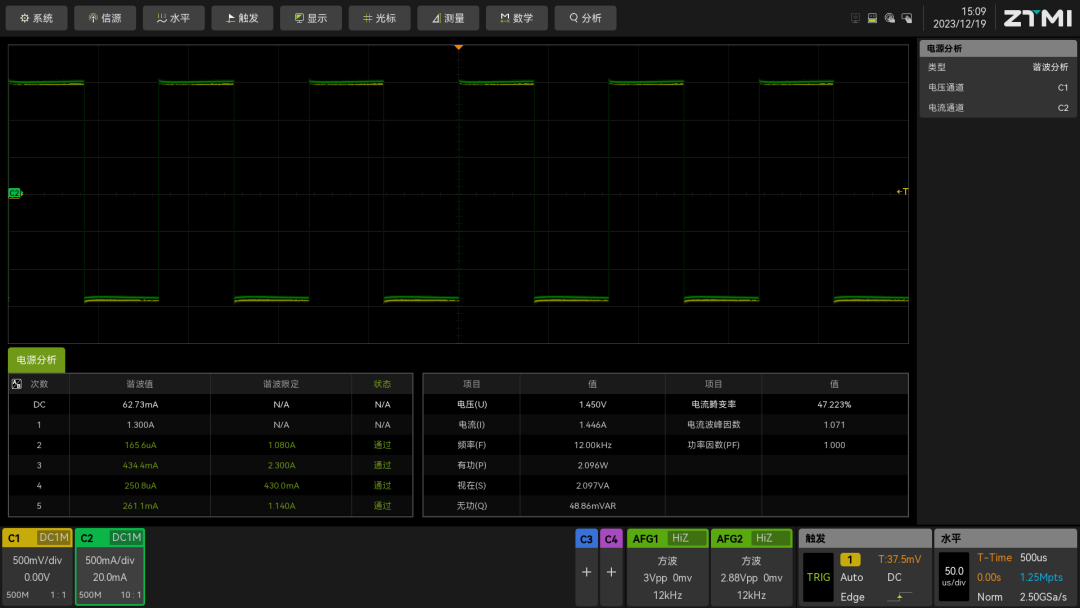

探頭傳輸延時導致的相位偏移校準完成之后，就可以正常使用ZUS6000示波器配合差分探頭和電流探頭進行無線信號的功率測試了。為了更好的實現功率測試功能，ZUS6000配備了專用的電源分析功能，如圖10所示。我們開啟效率分析功能，顯示結果如圖11所示，可以看到輸入端的電壓、電流、功率和輸出端的電壓、電流、功率，以及轉化效率參數。如果打開諧波功能，如圖12所示，可以看到各次諧波參數，并且可以看到有功功率、無功功率、視在功率等全面的功率參數。

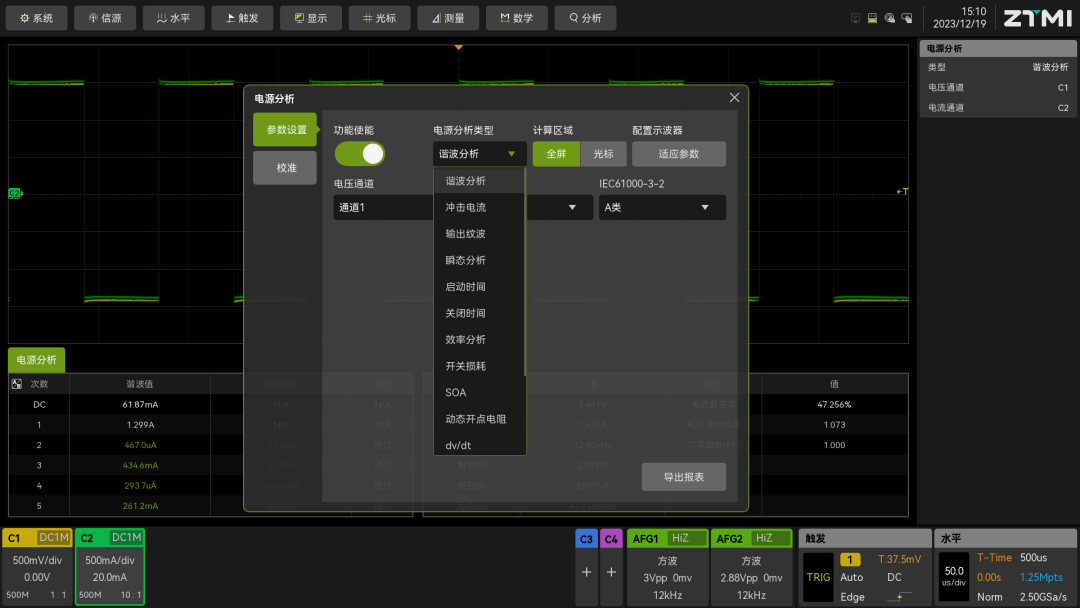

圖10 電源分析功能

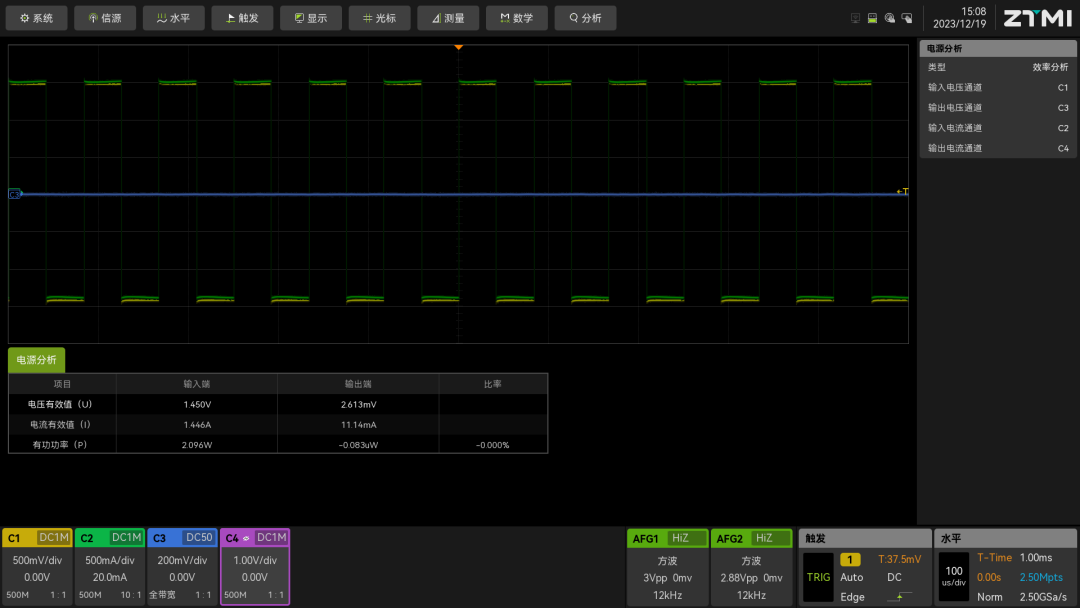

圖11 功率效率顯示

圖12 諧波分析顯示

ZUS6000是致遠儀器推出的12bit的高分辨智能應用示波器，不僅具備大存儲、多行業分析等基本功能，還首次提出了X-Key和自定義G鍵，邁向智能化測試分析應用方向。為了基于ZUS6000可以開發出更多的行業應用測試，并基于Python腳本運行，可以實現更加靈活的軟件功能擴展，實現儀器產品的平臺化。
