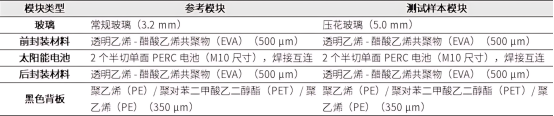

本研究在室外氣候條件下，對垂直朝南安裝的壓花玻璃 BIPV 組件進行性能評估。壓花玻璃通過表面紋理增強了非垂直入射光的吸收，使 Isc 提升 0.78%，最終能量損失僅 0.5%，顯著優于傳統彩色 BIPV 組件（通常損失 > 15%）。證實壓花玻璃 BIPV 在保持建筑美學的同時，具備與常規組件相當?shù)陌l(fā)電性能，為零能耗建筑提供了創新解決方案。電池和組件的結構

光學性能：壓花玻璃在長波長（>500 nm）透光率降低，導致標準測試條件下短路電流（Isc）略低（7.09 A vs 7.13 A），但實地測試中因傾斜入射光增強散射，Isc 反而提升。

熱性能：5 mm 玻璃增加組件溫度（約 2-3°C），導致開路電壓（Voc）下降 0.82%，但通過 Isc 的提升，整體能量損失僅 0.5%。

美學與功能平衡：壓花玻璃模糊了電池金屬組件，提升建筑集成度，同時通過光散射優化傾斜入射光下的發電效率。外觀差異與壓花玻璃紋理特性

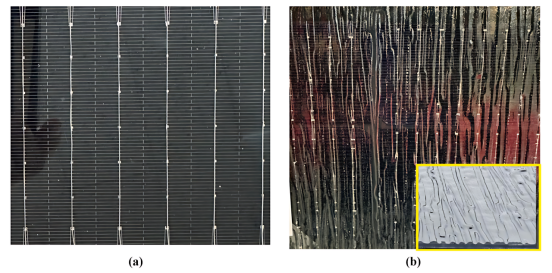

組件外觀對比與壓花玻璃表面形態

常規玻璃：清晰可見太陽能電池的金屬組件（如匯流條和指狀電極），呈現傳統光伏組件的外觀。

壓花玻璃：表面覆蓋 5mm厚的壓花玻璃，通過模擬雨滴紋理的表面處理技術，模糊了金屬組件的視覺存在感。

黃色方框特寫：展示壓花玻璃在傾斜角度下的微觀表面形態，呈現不規則的起伏結構，增強光的散射效果。

在標準測試條件（STC）下的關鍵性能數據

功率相關：兩組件的電池功率均為 7.66W，但常規玻璃的組件功率為 7.60W，壓花玻璃為 7.57W。這細微差異主要由短路電流（Isc）不同導致，常規玻璃 Isc 為 7.13A，壓花玻璃為 7.09A。

其他參數：開路電壓（Voc）二者相同，均為 1.40V ；填充因子（FF）差異極小，常規玻璃為 76.2%，壓花玻璃為76.3%；電池-組件轉換比（CTM）上，常規玻璃為 99.2%，壓花玻璃為 98.8%，相差 0.4%。

EQE光譜對比分析

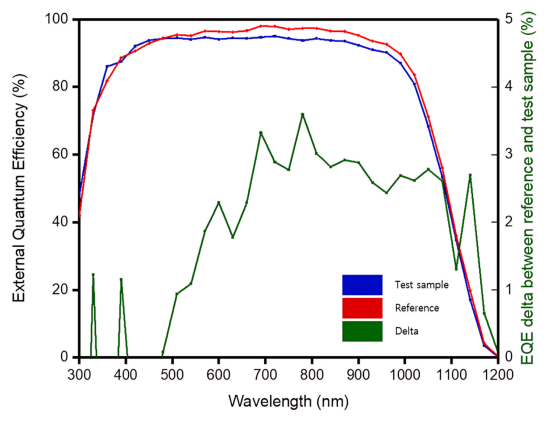

外部量子效率（EQE）光譜對比

常規玻璃：在全波長范圍內保持較高且穩定的 EQE 值。

壓花玻璃：在 500 nm 以下與常規玻璃差異較小，但超過 500 nm 后，EQE 值逐漸下降，在 780 nm 附近差異達到峰值（3.6%）。

壓花玻璃在長波區域的透射損失導致 EQE 下降，但通過表面紋理對傾斜入射光的散射優化，實地測試中 Isc 反而提升，最終能量損失僅 0.5%。

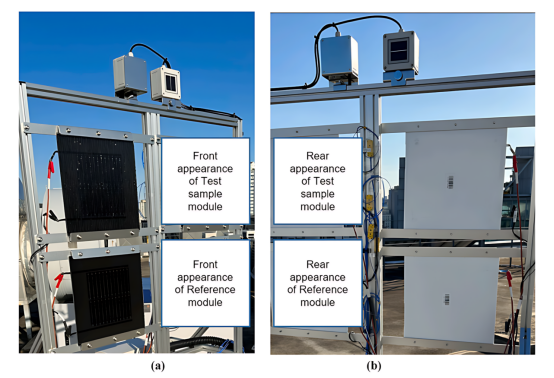

BIPV 組件實地測試裝置

功率測量系統

垂直安裝與朝向：組件垂直朝南安裝，模擬城市建筑立面場景，符合室外夏季太陽高度角較高（如 75°）的特點。垂直安裝使組件接收傾斜入射光，而非傳統的水平或最佳傾角，突出壓花玻璃在非垂直光照下的性能優勢。

雙組件對比：常規玻璃與測試組件上下排列，確保兩者在相同環境條件（溫度、輻照、遮擋）下進行對比，減少外部干擾。

數據采集：每3分鐘記錄一次數據，覆蓋全天不同時段（如早晚低角度光照與正午高角度光照），全面評估性能差異。性能的小時數據對比

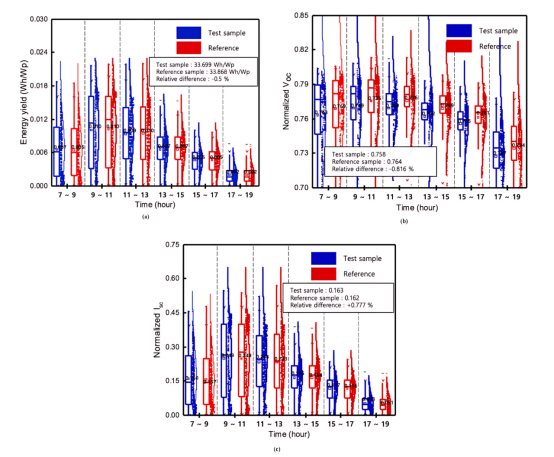

常規玻璃與壓花玻璃的性能對比（小時數據）

能量產量平衡：盡管壓花玻璃導致 Voc 下降，但 Isc 的提升使整體能量損失僅 0.5%，顯著優于傳統彩色 BIPV 組件（通常損失 > 15%）。

Voc 下降機制：5mm 厚玻璃增加了組件溫度（約 2-3°C），導致 Voc 隨溫度升高而降低（光伏電池的電壓溫度系數特性）。高溫時段（如正午）Voc 下降更明顯，與組件溫度峰值一致。

Isc 提升機制：壓花玻璃的表面紋理增強了光散射效應，尤其在傾斜入射光下（如室外夏季太陽高度角 75°），提高了長波區域的光吸收。實地測試中，Isc 在白天時段（高輻照）顯著提升，抵消了 Voc 下降的影響。太陽光線與壓花玻璃組件的光學作用機制

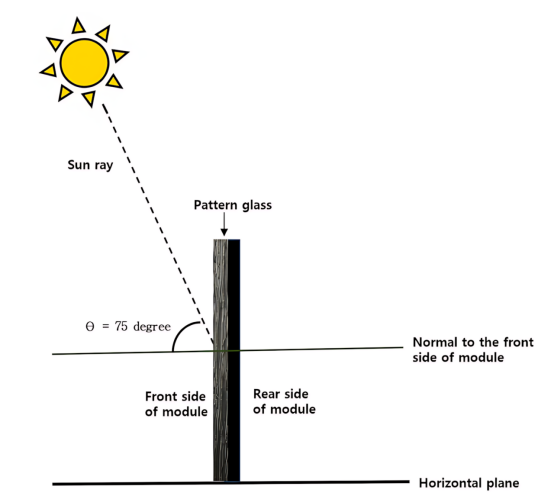

太陽光線與壓花玻璃組件的相互作用示意圖

入射角與反射率的關系：根據 Fresnel 方程，普通玻璃在接近 90° 入射角時反射率顯著增加，導致透射光減少。壓花玻璃的表面紋理通過散射改變光的入射方向，降低有效入射角，減少反射損失。

光散射的優化作用：不規則紋理使光線在玻璃內部多次反射，延長光程，增加光子與太陽能電池的相互作用概率，從而提升Isc。

夏季氣候適配性：夏季太陽高度角高（如 75°），垂直安裝的組件接收傾斜入射光，壓花玻璃的散射效應在此條件下尤為顯著。不同傾斜角度下組件功率比差異分析

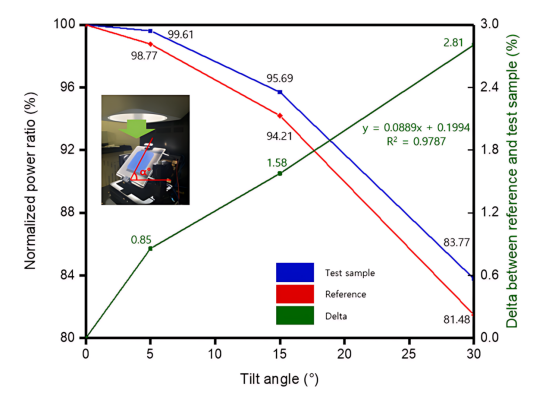

太陽高度角和傾斜角度的關系

傾斜角優勢：壓花玻璃組件在傾斜角度下表現更優，尤其在 30° 時功率比常規玻璃高 3.0%。

光散射效應：表面紋理增強了非垂直入射光的散射，延長光程，提升光吸收效率。

高溫補償：盡管厚玻璃導致溫度升高，但傾斜角下的功率提升抵消了 Voc 下降的影響。

本文通過對采用壓花玻璃的 BIPV 組件在室外垂直朝南系統中的性能評估，展現了其在平衡美學與發電效率方面的巨大潛力，使得整體能量損失僅為0.5% ，這一成果遠優于傳統彩色 BIPV 組件。從實驗數據來看，無論是 EQE 光譜分析，還是不同傾斜角度下的功率比對比，都有力地支撐了壓花玻璃在特定環境下的性能優勢。

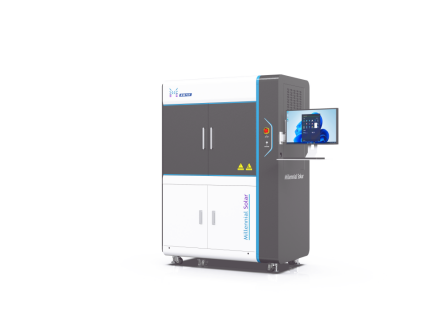

這一研究成果對于推動 BIPV 在城市建筑中的廣泛應用意義重大。在城市空間有限的背景下，垂直朝南的建筑立面為 BIPV 提供了廣闊的應用空間，而壓花玻璃 BIPV 組件兼顧美觀與性能的特點，恰好滿足了城市建筑在能源利用和外觀設計上的雙重需求。美能QE量子效率測試儀

美能QE量子效率測試儀可以用來測量太陽能電池的光譜響應，并通過其量子效率來診斷太陽能電池存在的光譜響應偏低區域問題。它具有普遍的兼容性、廣闊的光譜測量范圍、測試的準確性和可追溯性等優勢。

• 兼容所有太陽能電池類型，滿足多種測試需求

• 光譜范圍可達300-2500nm，并提供特殊化定制

氙燈+鹵素燈雙光源結構，保證光源穩定性

未來，建議借助美能QE量子效率測試儀開展全年多氣候條件下的長期監測，進一步探究壓花玻璃BIPV組件在不同環境中的性能變化。

原文出處：Performance comparison of a building-integrated photovoltaics (BIPV) module with patterned glass in Korean weather
