隨著數字化時代的快速發展，數據中心作為數字經濟的核心基礎設施，其重要性日益凸顯。然而，數據中心的能耗問題也隨之而來，成為制約其可持續發展的關鍵因素。為了應對這一挑戰，安科瑞推出了小母線監控系統，為新型數據中心的能源管理帶來了革新性的解決方案。

一、新型數據中心能源管理的挑戰

新型數據中心承載著海量的數據存儲與處理任務，其能耗問題日益突出。據統計，數據中心能耗已占全球總能耗的2%左右，并且仍在持續增長。高能耗不僅增加了運營成本，還對環境產生了巨大壓力。因此，如何有效降低數據中心的能耗，提高能源利用效率，成為新型數據中心建設與管理的重要課題。

1. 能耗現狀與挑戰

能耗高：數據中心設備密集，運行時間長，能耗巨大。

能效低：傳統數據中心PUE（電能使用效率）值較高，能源浪費嚴重。

散熱難：高密度計算設備產生大量熱量，散熱能耗占比高。

成本壓力：不斷上漲的能源價格和碳排放成本，給數據中心運營帶來巨大壓力。

2. 政策與市場需求

在“雙碳”戰略背景下，政策對數據中心的電能利用效率（PUE）等指標提出了更嚴格的要求。同時，隨著云計算、大數據、人工智能等技術的快速發展，市場對高效、可靠、可擴展的數據中心需求日益增長。

二、安科瑞小母線監控系統的創新優勢

安科瑞作為電力物聯網技術的企業，推出了小母線監控系統，為新型數據中心的能源管理提供了創新性的解決方案。該系統具有以下幾個顯著優勢：

1. 高效數據采集與分析

安科瑞小母線監控系統能夠?qū)崟r(shí)采集小母線運行過程中的各種關鍵數據，包括電壓、電流、功率因數等。通過高精度的傳感器和先進的數據采集技術，確保數據的準確性和及時性。這些實時數據被快速傳輸至監控中心，監控系統運用復雜的算法對其進行深度分析，能夠判斷小母線的運行狀態。

2. 智能故障診斷與定位

一旦小母線發生故障，智能監控系統憑借其高效的故障診斷機制，能夠在極短的時間內確定故障類型和位置。通過對采集數據的實時監測和對比分析，結合預設的故障模型和知識庫，系統能夠快速判斷故障是由短路、斷路、過載還是其他原因?qū)е碌?，大大縮短了故障排查時間，提高了電力搶修效率。

3. 靈活多樣的監控方案

安科瑞小母線監控系統提供有線和無線兩種方案，滿足不同場景下的監控需求。同時，系統支持多種安裝方式，包括機柜上安裝和機柜下安裝等，確保監控設備的靈活部署。此外，觸摸屏界面可二次開發，滿足用戶個性化的監控需求。

三、安科瑞智能小母線解決方案

在某電信數據中心的大型母線方案中，安科瑞根據客戶需求特殊定制了智能母線監控系統。該系統采用四路母線供電方案，通過觸摸屏的RS485總線將始端箱與插接箱數據集中監控，然后通過網口將數據傳輸?shù)胶笈_(tái)系統。該系統實現了對現場母線系統的整體監控和報警記錄，有效提高了數據中心的供電可靠性和運維效率。

四、安科瑞小母線解決方案

隨著數字化、智能化時代的到來，新型數據中心對能源管理的要求越來越高。安科瑞小母線監控系統以其高效的數據采集與分析能力、智能的故障診斷與定位機制以及靈活多樣的監控方案，為新型數據中心的能源管理提供了強有力的支持。未來，安科瑞將繼續深耕電力物聯網技術，推出更多創新性的解決方案，為新型數據中心的可持續發展貢獻更多力量。

安科瑞智能母線監控產品分為交流和直流母線監控兩類，包括始端箱監測模塊、插接箱監測模塊以及觸摸屏，另外還可以搭配母線槽連接器紅外測溫模塊用于監測母線槽的運行溫度，確保母線槽配電安全。

4.1、系統結構

4.2、系統功能

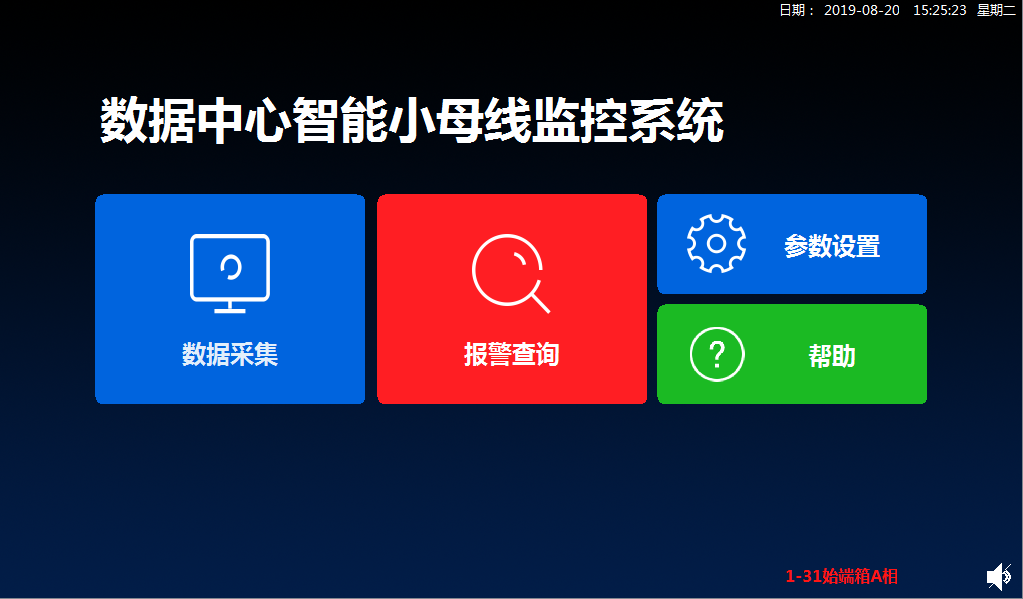

4.2.1主菜單

用戶登錄進入主菜單頁面，主菜單上顯示有數據采集、報警查詢、參數設置和幫助四個板塊，點擊任意板塊可進入對應界面進行數據查看及參數、功能編輯。

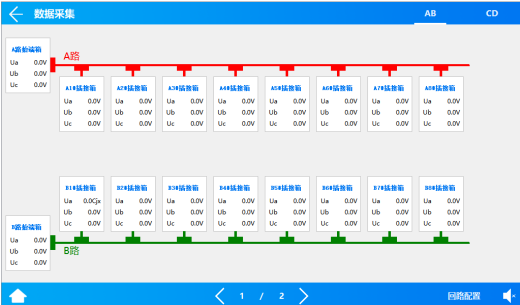

6.2.2實時監測

在主頁點擊數據采集按鈕后，進入系統圖界面，系統實時顯示每一路的三相總電壓及各個插接箱、始端箱的電壓情況。

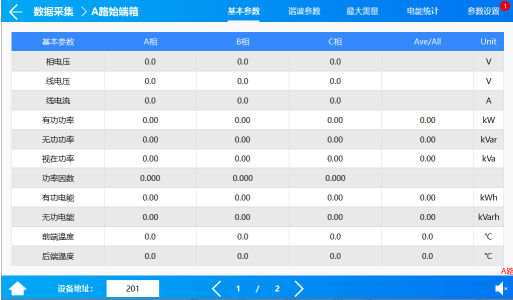

4.2.3 基本參數界面

顯示電壓、電流、功率、電能等電參數數據，在設備地址旁邊的輸入框輸入本箱子對應的儀表地址，即可實現對箱子中儀表數據的采集。

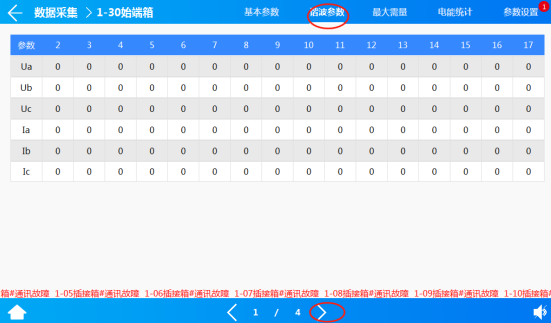

4.2.4 諧波數據

系統通過智能小母線監控系統，采集諧波參數，分析各回路是否存在諧波，并分析諧波次數，通過點擊“箭頭”可以左右切換各個插接箱、始端箱的2-63次諧波數據；

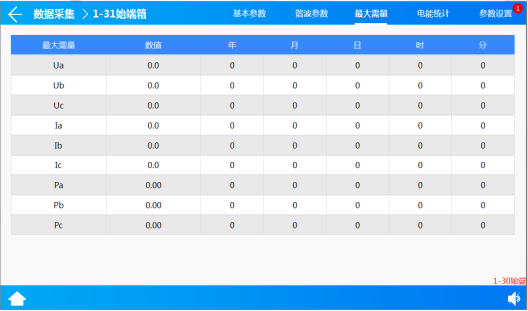

4.2.5 需量閾值

顯示電壓、電流、功率的需量閾值及發生時間，根據數據分析，調整數據中心機房的用電負荷，根據實際用電情況調整變壓器容量，或者通過人為干預，降低需量閾值，保障供電連續性和穩定性。

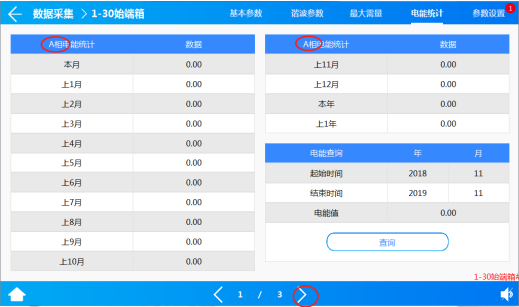

4.2.6 電能查詢

電能情況可以查詢上12月份的每個月用電量、上一年總用電量、本年已用電量、根據選擇不同時間查詢電能值。通過時間對比，區域?qū)Ρ?，分析出合適的用電方案，節能降耗，降低PUE值。

4.3 配置方案

名稱	圖片	型號	功能
智能母線管理軟件		ACREL-AMB1000	智能母線管理系統軟件，刷入配套使用的觸摸屏，可實現對母線系統的智能化管理，包括電參量的顯示，各種報警功能的實現、事件記錄，數據的采集處理和轉發等。
智能網關		ANet-2E8S1	2路網口，8路RS485，上行以太網通訊，支持?jǐn)帱c(diǎn)續傳功能。
數據采集器		AMB310	二總線通訊、RS485通訊至監控系統或觸摸屏，至多可連接200臺采集監控模塊。
始端箱監控模塊		AMB100-A（D）-P1	實時監測始端箱電壓電流用電量等電參量以及插腳處溫度、箱內環境濕度等。
插接箱監控模塊		AMB110-A（D）-P1	實時監測插接箱電壓電流用電量等電參量以及插腳處溫度、箱內環境濕度等。
低壓母線測溫裝置		AMB200-LR	實時監測4/8路溫度、紅外通訊、預警及報警功能、顯示功能，LORA通訊。
紅外母線測溫裝置		AMB300-Z	實時在線監測單個大范圍陣列溫度，二總線通訊。
顯示頭		AMB10	前置網口AMB10(F)、后置網口AMB10，可自動循環顯示電壓、電流參數。
觸摸顯示屏		ATP010kt	實時采集并顯示母線槽電參量、開關狀態等數據并上傳后臺?？稍O(shè)置報警的閾值以及記錄報警事件。

五、結語

安科瑞小母線監控系統作為新型數據中心能源管理的重要工具，其創新性的解決方案為數據中心的綠色化發展提供了有力保障。隨著技術的不斷進步和市場的不斷拓展，相信安科瑞小母線監控系統將在未來發揮更加重要的作用，引領新型數據中心走向更加高效、可靠、可持續的未來。
