引言
在現代工業自動化系統中，各種設備和傳感器需要通過不同的通信協議進行數據交換。RS232是一種常見的串行通信協議，而PROFINET則是工業自動化領域中廣泛使用的以太網通信協議。本文將介紹如何使用RS232轉PROFINET網關將電子秤連接到PROFINET網絡，實現數據的實時采集和傳輸。

1. RS232與PROFINET簡介
1.1 RS232
RS232是一種串行通信協議，廣泛應用于計算機與外圍設備之間的通信。它使用簡單的點對點連接，傳輸距離較短，通常用于數據傳輸速率較低的場合。

1.2 PROFINET
PROFINET是基于工業以太網的通信協議，具有高傳輸速率、實時性和可靠性。它支持多種設備之間的數據交換，廣泛應用于工業自動化領域。

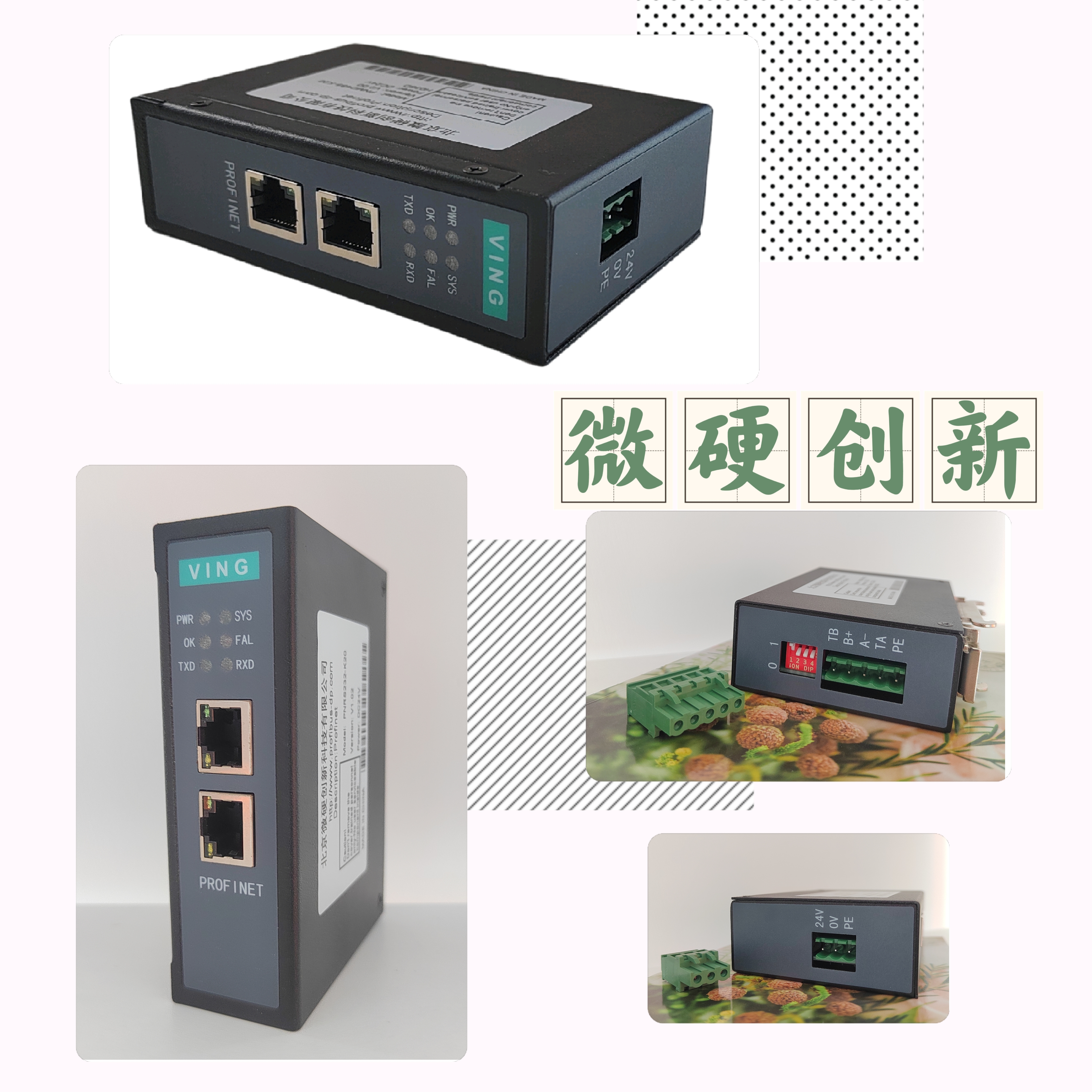

2. RS232轉PROFINET網關的功能

RS232轉PROFINET網關是一種用于將RS232設備連接到PROFINET網絡的設備。其主要功能包括：
將RS232信號轉換為PROFINET協議。
實現數據的雙向傳輸。
支持多種通信參數配置。

3. 連接電子秤的步驟

3.1 硬件準備
RS232轉PROFINET網關
電子秤（支持RS232通信）
PROFINET網絡設備（如PLC）
電源適配器
通信電纜

3.2 硬件連接
1. 將電子秤的RS232接口通過通信電纜連接到RS232轉PROFINET網關的RS232端口。
2. 將網關的PROFINET接口通過以太網電纜連接到PROFINET網絡。
3. 為網關和電子秤接通電源。

3.3 軟件配置
1. 網關配置：
使用網關配置軟件（通常由網關制造商提供）設置RS232通信參數（如波特率、數據位、停止位、校驗位等）。
配置PROFINET網絡參數（如IP地址、設備名稱等）。
設置數據映射，將RS232數據映射到PROFINET的輸入輸出區域。

2. PLC配置：
在PLC的工程軟件中導入網關的GSD文件。
配置PLC與網關的通信參數。
編寫PLC程序，讀取和寫入網關映射的數據。

3.4 測試與調試
1. 啟動系統，檢查網關和電子秤的電源指示燈是否正常。
2. 使用PLC監控軟件查看數據是否正常傳輸。
3. 根據需要對通信參數進行調整，確保數據傳輸?shù)姆€(wěn)定性和準確性。

4. 應用實例

在某食品加工廠中，需要實時監控生產線上電子秤的重量數據。通過使用RS232轉PROFINET網關，將電子秤連接到PROFINET網絡，實現了以下功能：

實時采集電子秤的重量數據。
將數據傳輸?shù)絇LC進行進一步處理。
通過HMI（人機界面）顯示實時重量信息。
實現自動控制，如重量達到設定值時自動停止輸送帶。

5. 總結

通過RS232轉PROFINET網關，可以方便地將支持RS232通信的電子秤集成到PROFINET網絡中，實現數據的實時采集和傳輸。這種方法不僅提高了系統的集成度和靈活性，還增強了數據傳輸?shù)目煽啃院蛯?shí)時性，適用于各種工業自動化應用場景。
