慧榮科技，以其深厚的技術積累和卓越的創新能力，再次引領存儲技術領域的新飛躍?；蹣s科技在去年的Flash Memory Summit 2024峰會上推出了適用于AI PC和游戲主機的PCIe 5.0 NVMe 2.0消費級SSD控制器——SM2508，這款專為PCIe 5.0接口設計的SSD主控，不僅在讀寫性能上達到了前所未有的高度，更在功耗控制、數據穩定性和可靠性方面樹立了新的標桿。

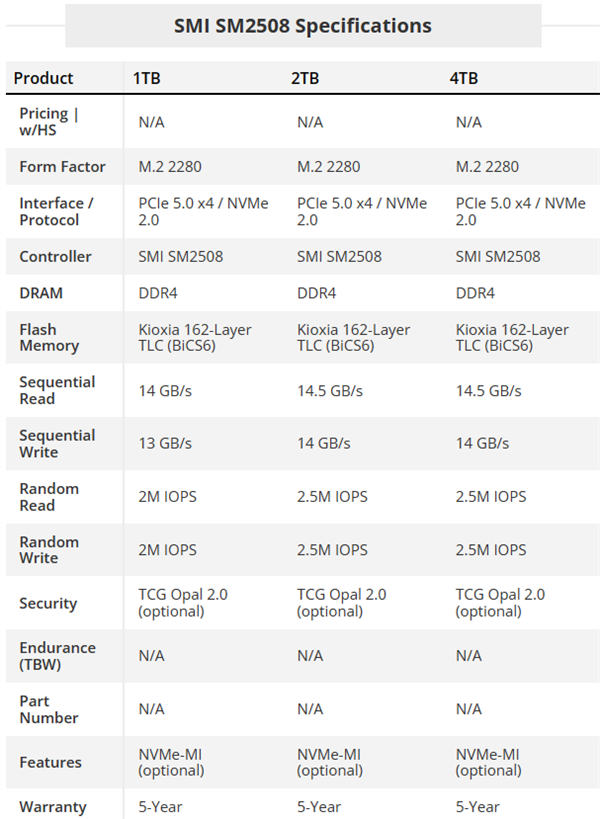

作為PCIe 5.0接口的先鋒產品，SM2508在讀寫速度上實現了質的飛躍。得益于其先進的高速傳輸接口和優化的控制芯片設計，SM2508的順序讀取速度高達14.5GB/s，順序?qū)懭胨俣纫策_到了13.6GB/s，這一數據遠超目前市場上的同類產品。同時，其隨機讀寫性能也達到了2.5M IOPS，無論是大文件的快速讀寫，還是多任務處理下的高效響應，SM2508都能輕松應對，為用戶帶來極致流暢的操作體驗。

除了讀寫速度的顯著提升，慧榮科技在SM2508的研發過程中，還特別注重數據的穩定性和可靠性。通過采用先進的糾錯算法和智能管理策略，慧榮科技確保了數據的完整性和安全性，讓用戶在使用過程中更加安心。這一點對于企業級用戶和需要處理敏感數據的個人用戶來說尤為重要。

在功耗控制方面，SM2508同樣表現出色。作為全球首款采用臺積電6nm工藝制造的PCIe 5.0 SSD主控芯片，SM2508在保持高性能的同時，功耗卻大幅度降低。其本體功耗僅有3W，全盤功耗也僅為7W，相比競爭對手的12nm工藝產品，功耗降低了50%，能效提高了1.7倍。這使得SM2508在延長SSD使用壽命、降低用戶運營成本方面具有明顯的優勢。

值得一提的是，SM2508還針對AI PC和游戲主機進行了優化設計。其內建的8個NAND通道和最高支持3600MT/s的閃存接口速率，使得SM2508能夠充分發揮PCIe 5.0 SSD的高速性能，滿足AI應用和游戲主機對于高帶寬和低延遲的苛刻需求。此外，SM2508還支持3D TLC/QLC NAND閃存，進一步提升了存儲密度和性價比。

慧榮科技SM2508的發布，不僅展示了慧榮科技在存儲技術方面的深厚積累，更體現了其對用戶需求和市場趨勢的精準把握。隨著大數據、云計算和人工智能技術的不斷發展，用戶對存儲速度、數據穩定性和功耗控制的要求越來越高?；蹣s科技正是洞察到了這一趨勢，才推出了SM2508這樣一款集高性能、高穩定性和低功耗于一身的SSD主控芯片，滿足了用戶對存儲技術的迫切需求。
