零碳園區的實現，離不開源網荷儲一體化的創新模式。這一模式猶如一把精巧的鑰匙，開啟了零碳園區高效、穩定、可持續發展的大門。它將能源的生產（源）、傳輸（網）、消費（荷）和存儲（儲）四個關鍵環節有機融合，形成一個智能協同的能源生態系統，共同為零碳園區的建設保駕護航。

（一）源：多元能源的匯聚 技術支持 187 0211 2087 安科瑞 程瑜

在零碳園區的能源版圖中，“源” 是最為關鍵的起點。這里的 “源”，主要是以風電、光伏為主的各類清潔能源，它們就像一群不知疲倦的綠色使者，源源不斷地為園區輸送著清潔電力 。

走進零碳園區，首先映入眼簾的便是大片整齊排列的太陽能光伏板。它們在陽光的照耀下，閃爍著銀色的光芒，將太陽能轉化為電能，為園區的日常運轉提供著穩定的電力支持。據統計，在一些光照資源豐富的地區，光伏在園區能源結構中的占比可高達 50% 以上，成為當之無愧的能源主力軍。除了太陽能，風力發電也是零碳園區的重要能源來源。高聳的風力發電機矗立在園區的空曠地帶，巨大的葉片隨風轉動，將風能轉化為電能，為園區注入綠色動力。在一些風能資源優越的沿海地區或高原地區，風電的占比同樣不容小覷。

除了風電和光伏，生物質能、地?zé)崮艿惹鍧嵞茉匆苍诹闾紙@區中發揮著重要作用。生物質能發電利用農作物秸稈、林業廢棄物等生物質資源，實現了廢棄物的資源化利用；地?zé)崮軇t通過開采地下熱能，為園區提供供暖、制冷等服務，大大降低了對傳統化石能源的依賴。這些多元能源的匯聚，不僅豐富了園區的能源供應，還降低了能源供應的風險，為零碳園區的可持續發展奠定了堅實的基礎。

隨著技術的不斷進步和成本的持續降低，風電和光伏在零碳園區能源結構中的占比還將不斷提高。未來，我們有理由相信，清潔能源將在零碳園區中占據主導地位，為實現碳中和目標貢獻更大的力量。

（二）網：智能電網的紐帶

如果說 “源” 是零碳園區的能源供應者，那么 “網” 就是連接能源與用戶的重要紐帶。這里的 “網”，并非傳統意義上的普通電網，而是先進的智能電網。

智能電網作為連接新能源電站和電力用戶的專用供電網絡，就像園區的 “能源高速公路”，具備強大的電力傳輸和分配能力。它通過先進的信息技術和自動化控制技術，能夠?qū)崟r監測電力的生產、傳輸和消費情況，實現電力的精準調度和高效分配。與傳統電網相比，智能電網具有更高的靈活性和可靠性。在傳統電網中，電力的傳輸和分配往往是單向的，難以應對新能源發電的間歇性和波動性。而智能電網則可以實現雙向互動，不僅能夠?qū)⑶鍧嵞茉锤咝У剌斔偷接脩舳?，還能根據用戶的需求和電網的運行狀況，靈活調整電力的分配，確保電力供應的穩定可靠。

在零碳園區中，智能電網還能與園區內的能源管理系統緊密結合，實現能源的優化配置。通過對能源數據的實時分析和預測，能源管理系統可以根據園區的用電需求，合理安排風電、光伏等清潔能源的發電計劃，以及儲能系統的充放電策略，最大限度地提高能源利用效率，降低能源損耗。 智能電網的建設，為零碳園區的能源高效利用和穩定供應提供了有力保障。它不僅提升了園區的電力供應質量，還為新能源的大規模接入和消納創造了條件，是實現零碳園區的關鍵支撐。

（三）荷：需求響應的力量

在源網荷儲一體化的體系中，“荷” 代表著園區內的電力用戶。這些用戶不再是傳統意義上被動的電力消費者，而是具備了需求側響應能力，成為了參與電網調節的重要力量。

園區內的各類企業、商業設施以及居民用戶，通過安裝智能電表、能源管理系統等設備，能夠?qū)崟r監測自身的用電情況，并根據電網的信號和價格激勵，靈活調整用電行為。當電網負荷高峰時，用戶可以主動減少非必要的用電，如調整生產班次、關閉不必要的照明和設備等；當電網負荷低谷時，用戶則可以增加用電，如進行設備的維護和保養、為電動汽車充電等。這種需求側響應機制，就像給電網安裝了一個 “智能調節閥”，能夠根據電力供需的變化，自動調節用電負荷，實現電力供需的精準匹配。

需求側響應不僅有助于緩解電網的供電壓力，提高電網的運行效率，還能為用戶帶來實實在在的經濟效益。通過參與需求側響應，用戶可以獲得相應的經濟補償，降低用電成本。一些企業通過合理調整用電行為，每年可節省數十萬元的電費支出。 需求側響應的實施，充分調動了用戶參與能源管理的積極性，實現了電力供需雙方的互利共贏。它是源網荷儲一體化模式的重要組成部分，為零碳園區的能源優化配置和可持續發展注入了新的活力。

（四）儲：能量存儲的保障

儲能，作為零碳園區能源體系中的 “穩定器”，在源網荷儲一體化模式中發揮著不可或缺的關鍵作用。它就像一個巨大的 “電力儲蓄罐”，能夠在能源生產過剩時儲存電能，在能源供應不足時釋放電能，有效解決了新能源發電的間歇性和波動性問題，確保了電力供應的穩定可靠。

當白天陽光充足、風力較大時，風電和光伏產生的電能往往超過園區的實際需求。這時，儲能系統就會將多余的電能儲存起來，避免能源的浪費。而到了夜晚或陰天、無風天氣，新能源發電減少，儲能系統則會釋放儲存的電能，保障園區的正常用電。儲能系統的削峰填谷作用，不僅提高了能源的利用效率，還降低了對傳統能源的依賴，減少了碳排放。

在零碳園區中，常見的儲能技術包括電池儲能、抽水蓄能、壓縮空氣儲能等。電池儲能具有響應速度快、安裝靈活等優點，在分布式能源存儲中應用廣泛；抽水蓄能技術成熟、儲能容量大，適合大規模儲能場景；壓縮空氣儲能則具有成本較低、壽命長等優勢，在一些特定的應用場景中發揮著重要作用。不同的儲能技術適用于不同的場景，零碳園區可以根據自身的能源需求、地理條件等因素，選擇合適的儲能技術和方案。

儲能技術的應用，為零碳園區的能源穩定供應提供了可靠保障。它就像一座橋梁，連接了能源生產與消費的時間差，使得風電、光伏等清潔能源能夠更好地融入園區的能源體系，推動零碳園區朝著更加綠色、可持續的方向發展。

Acrel-2000MG微電網能量管理系統，是我司根據新型電力系統下微電網監控系統與微電網能量管理系統的要求，總結國內外的研究和生產的*進經驗，專門研制出的企業微電網能量管理系統。本系統滿足光伏系統、風力發電、儲能系統以及充電樁的接入，*天候進行數據采集分析，直接監視光伏、風能、儲能系統、充電樁運行狀態及健康狀況，是一個集監控系統、能量管理為一體的管理系統。該系統在安全穩定的基礎上以經濟優化運行為目標，促進可再生能源應用，提高電網運行穩定性、補償負荷波動；有效實現用戶側的需求管理、消除晝夜峰谷差、平滑負荷，提高電力設備運行效率、降低供電成本。為企業微電網能量管理提供安全、可靠、經濟運行提供了全新的解決方案。

微電網能量管理系統應采用分層分布式結構，整個能量管理系統在物理上分為三個層：設備層、網絡通信層和站控層。站級通信網絡采用標準以太網及TCP/IP通信協議，物理媒介可以為光纖、網線、屏蔽雙絞線等。系統支持ModbusRTU、ModbusTCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT等通信規約。

應用于城市、高速公路、工業園區、工商業區、居民區、智能建筑、海島、無電地區可再生能源系統監控和能量管理需求。

系統架構

本平臺采用分層分布式結構進行設計，即站控層、網絡層和設備層，詳細拓?fù)浣Y(jié)構如下：

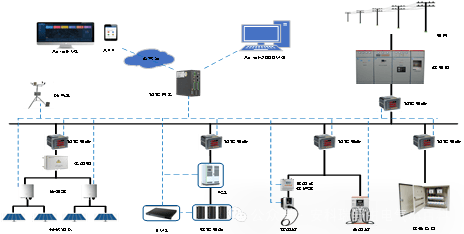

圖1典型微電網能量管理系統組網方式

系統功能

1實時監測

微電網能量管理系統人機界面友好，應能夠以系統一次電氣圖的形式直觀顯示各電氣回路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數信息，動態監視各回路斷路器、隔離開關等合、分閘狀態及有關故障、告警等信號。其中，各子系統回路電參量主要有：三相電流、三相電壓、總有功功率、總無功功率、總功率因數、頻率和正向有功電能累計值；狀態參數主要有：開關狀態、斷路器故障脫扣告警等。

系統應可以對分布式電源、儲能系統進行發電管理，使管理人員實時掌握發電單元的出力信息、收益信息、儲能荷電狀態及發電單元與儲能單元運行功率設置等。

系統應可以對儲能系統進行狀態管理，能夠根據儲能系統的荷電狀態進行及時告警，并支持定期的電池維護。

微電網能量管理系統的監控系統界面包括系統主界面，包含微電網光伏、風電、儲能、充電樁及總體負荷組成情況，包括收益信息、天氣信息、節能減排信息、功率信息、電量信息、電壓電流情況等。根據不同的需求，也可將充電，儲能及光伏系統信息進行顯示。

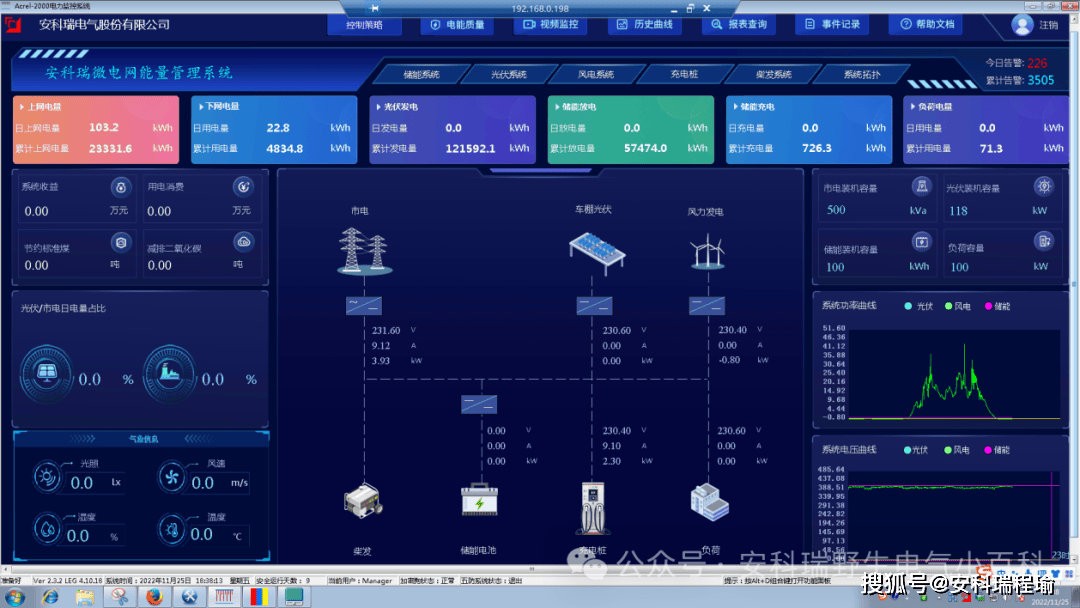

圖2系統主界面

子界面主要包括系統主接線圖、光伏信息、風電信息、儲能信息、充電樁信息、通訊狀況及一些統計列表等。

1.1光伏界面

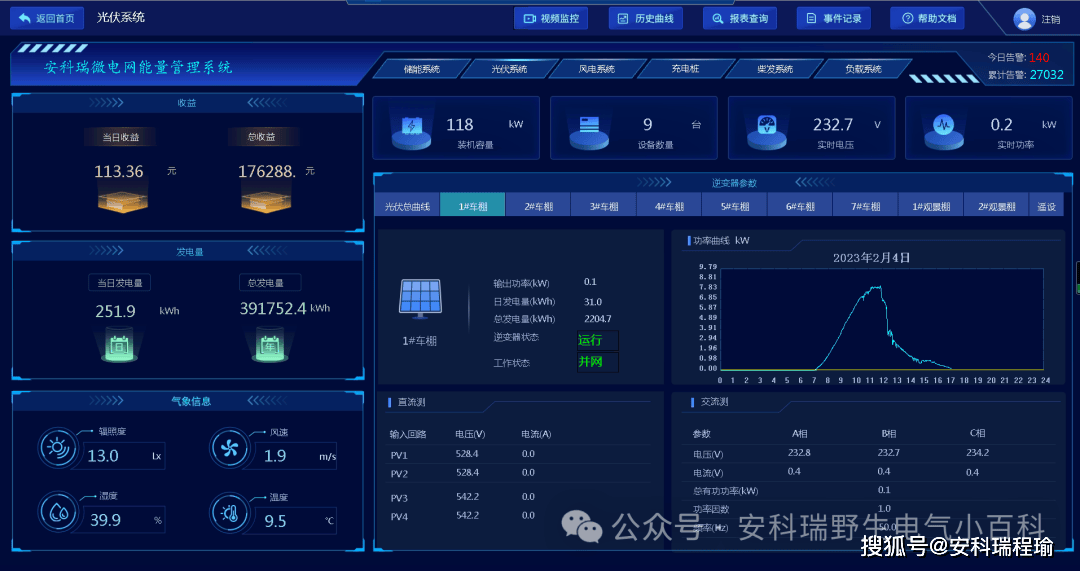

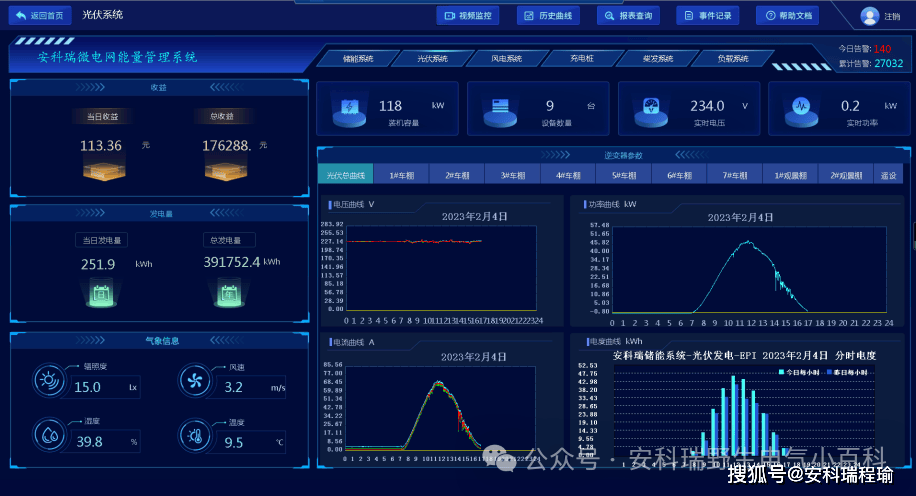

圖3光伏系統界面

本界面用來展示對光伏系統信息，主要包括逆變器直流側、交流側運行狀態監測及報警、逆變器及電站發電量統計及分析、并網柜電力監測及發電量統計、電站發電量年有效利用小時數統計、發電收益統計、碳減排統計、輻照度/風力/環境溫濕度監測、發電功率模擬及效率分析；同時對系統的總功率、電壓電流及各個逆變器的運行數據進行展示。

1.2儲能界面

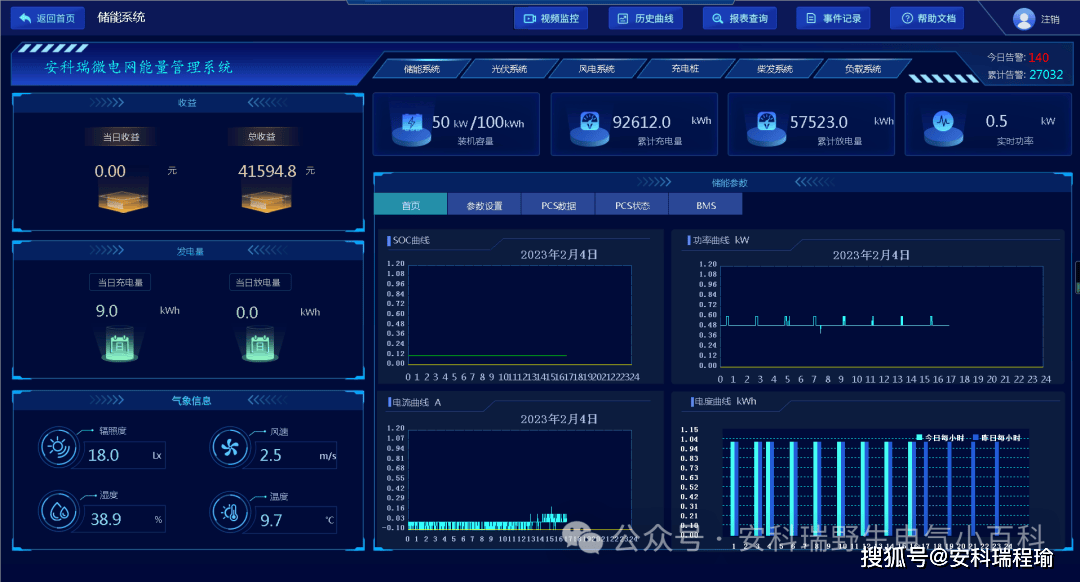

圖4儲能系統界面

本界面主要用來展示本系統的儲能裝機容量、儲能當前充放電量、收益、SOC變化曲線以及電量變化曲線。

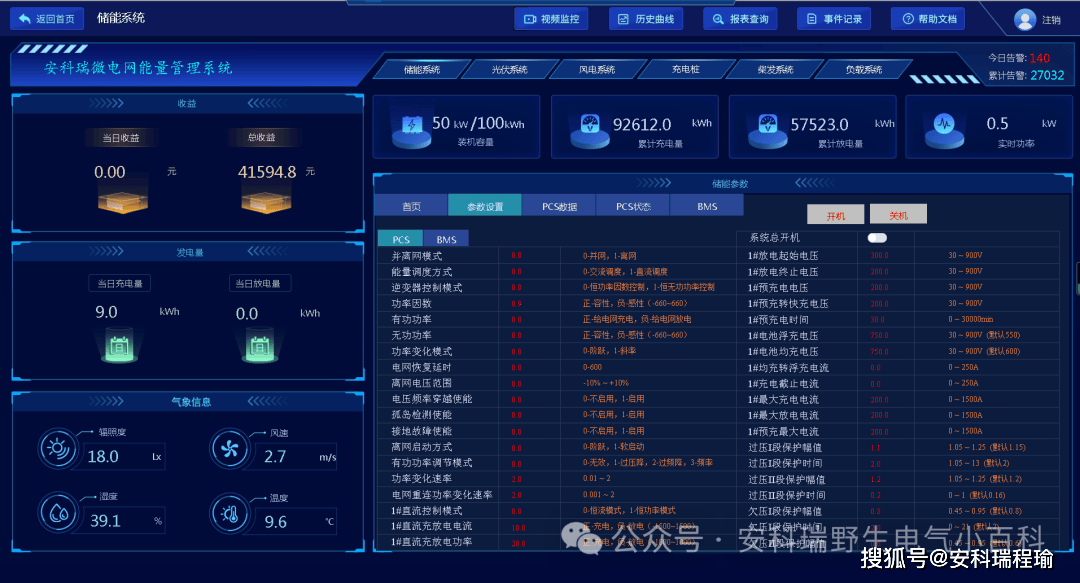

圖5儲能系統PCS參數設置界面

本界面主要用來展示對PCS的參數進行設置，包括開關機、運行模式、功率設定以及電壓、電流的限值。

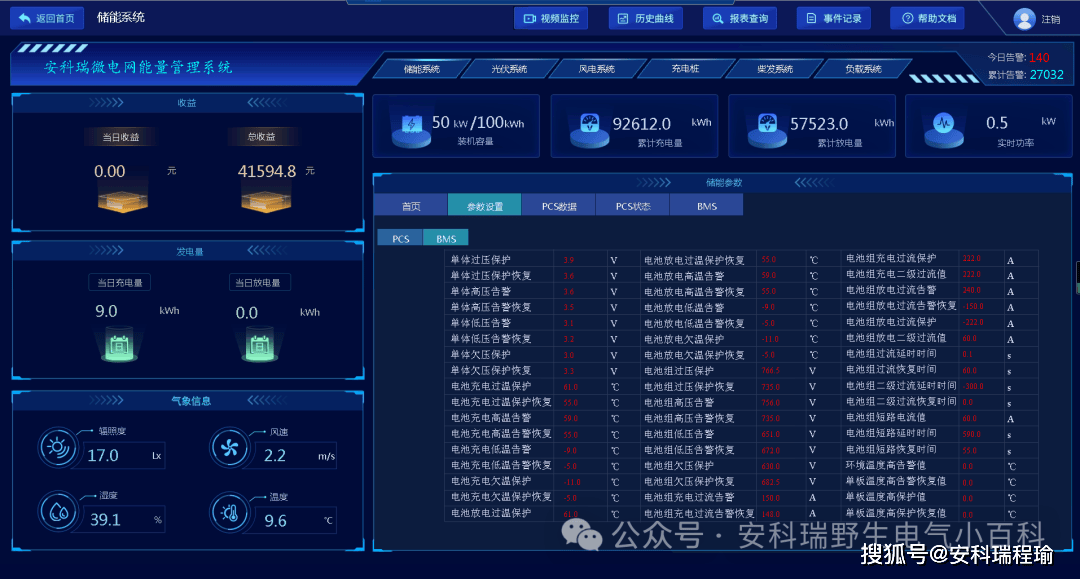

圖6儲能系統BMS參數設置界面

本界面用來展示對BMS的參數進行設置，主要包括電芯電壓、溫度保護限值、電池組電壓、電流、溫度限值等。

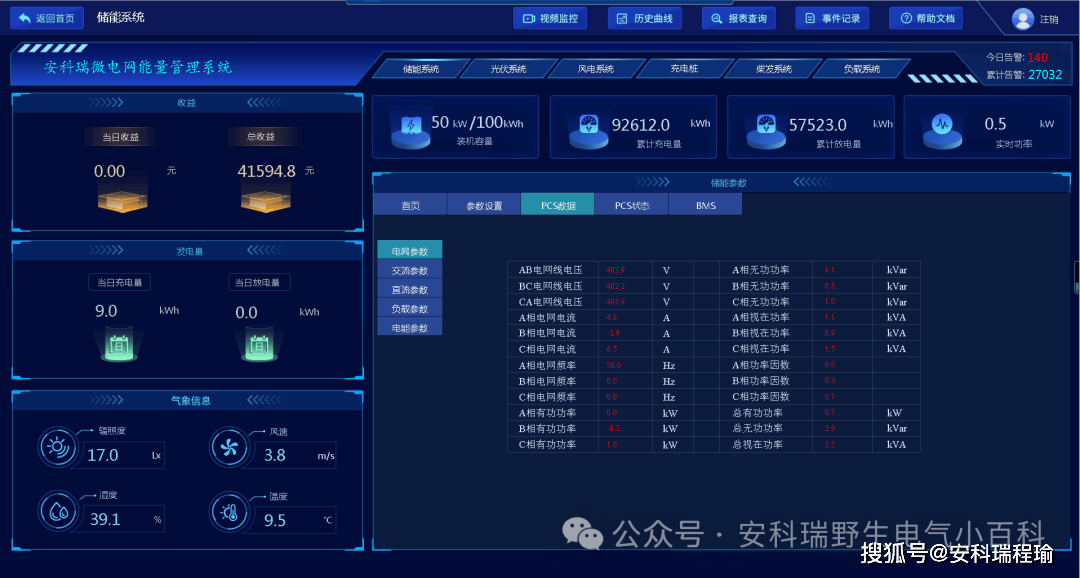

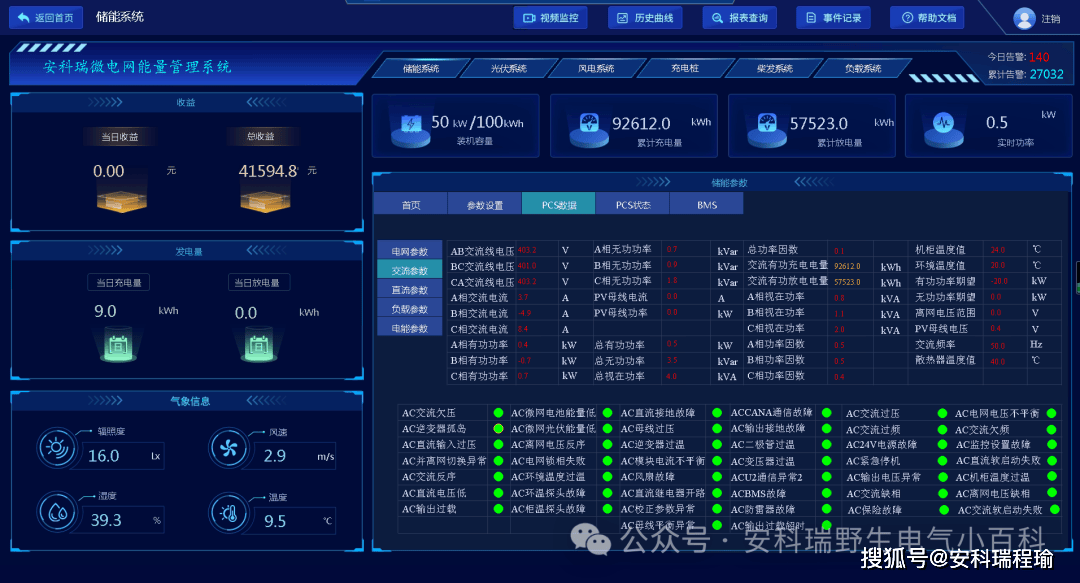

圖7儲能系統PCS電網側數據界面

本界面用來展示對PCS電網側數據，主要包括相電壓、電流、功率、頻率、功率因數等。

圖8儲能系統PCS交流側數據界面

本界面用來展示對PCS交流側數據，主要包括相電壓、電流、功率、頻率、功率因數、溫度值等。同時針對交流側的異常信息進行告警。

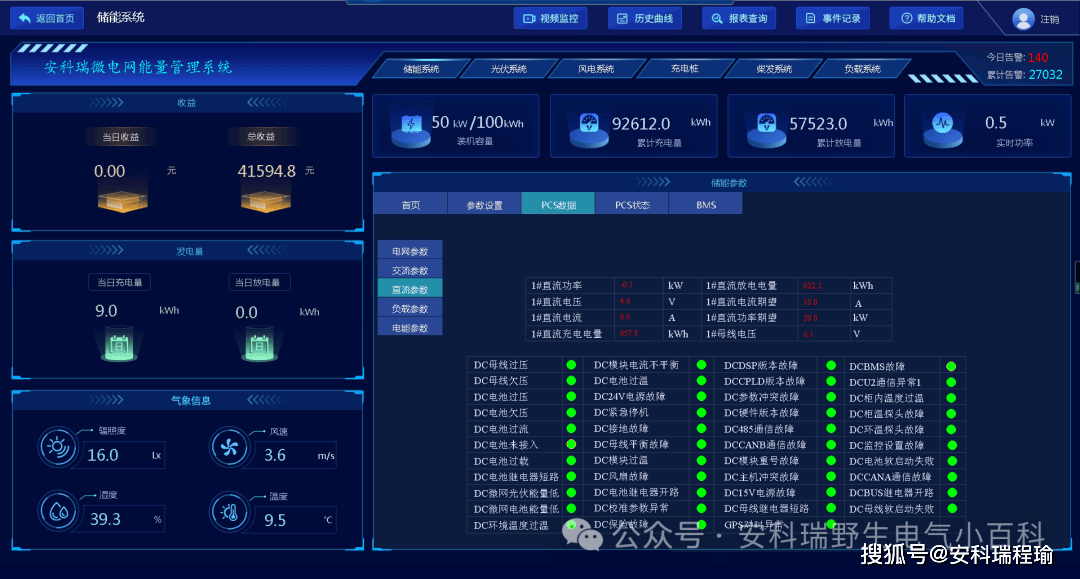

圖9儲能系統PCS直流側數據界面

本界面用來展示對PCS直流側數據，主要包括電壓、電流、功率、電量等。同時針對直流側的異常信息進行告警。

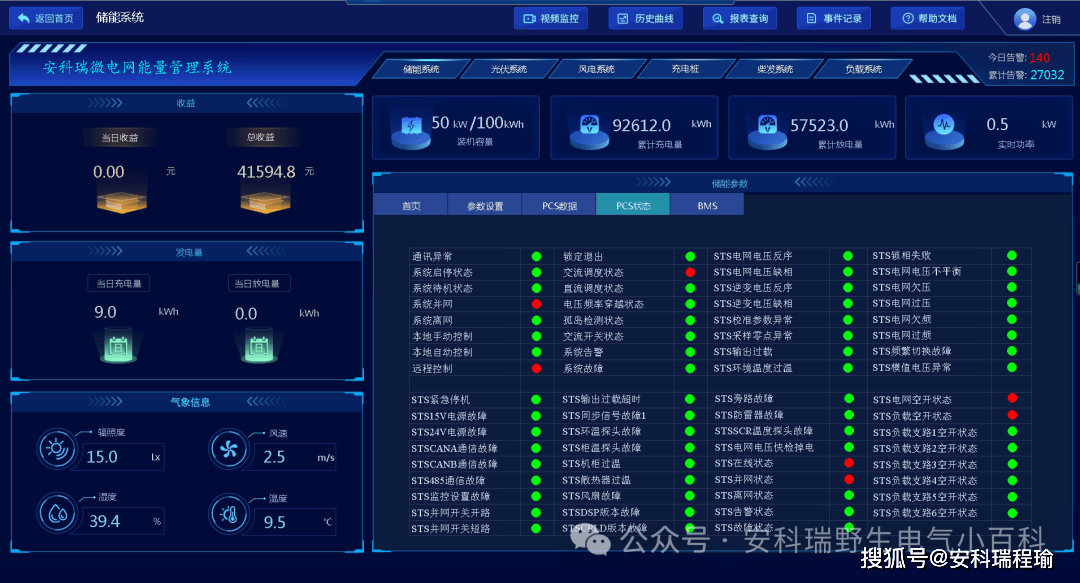

圖10儲能系統PCS狀態界面

本界面用來展示對PCS狀態信息，主要包括通訊狀態、運行狀態、STS運行狀態及STS故障告警等。

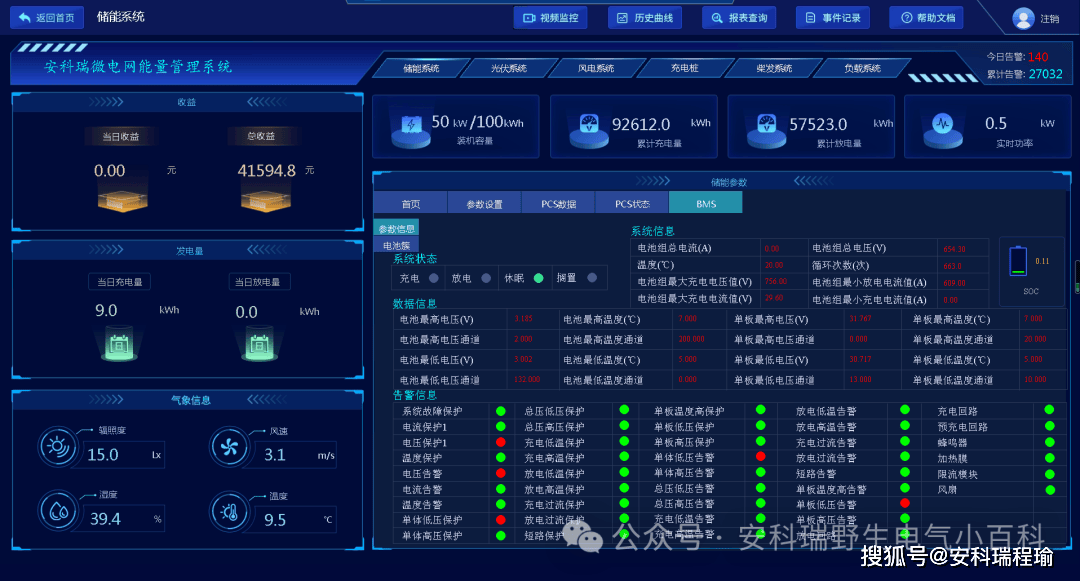

圖11儲能電池狀態界面

本界面用來展示對BMS狀態信息，主要包括儲能電池的運行狀態、系統信息、數據信息以及告警信息等，同時展示當前儲能電池的SOC信息。

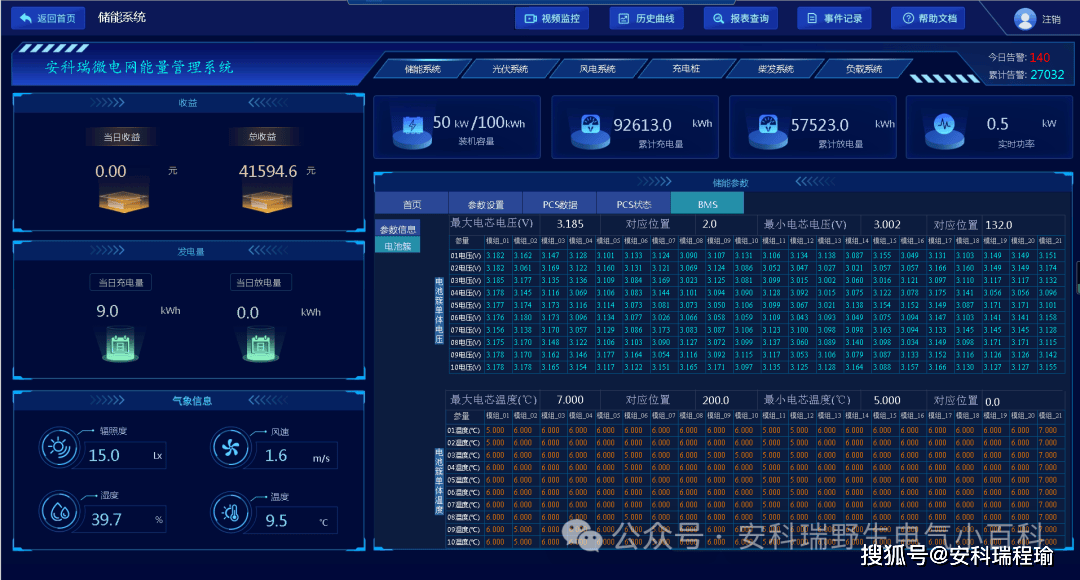

圖12儲能電池簇運行數據界面

本界面用來展示對電池簇信息，主要包括儲能各模組的電芯電壓與溫度，并展示當前電芯的*大、*小電壓、溫度值及所對應的位置。

1.3風電界面

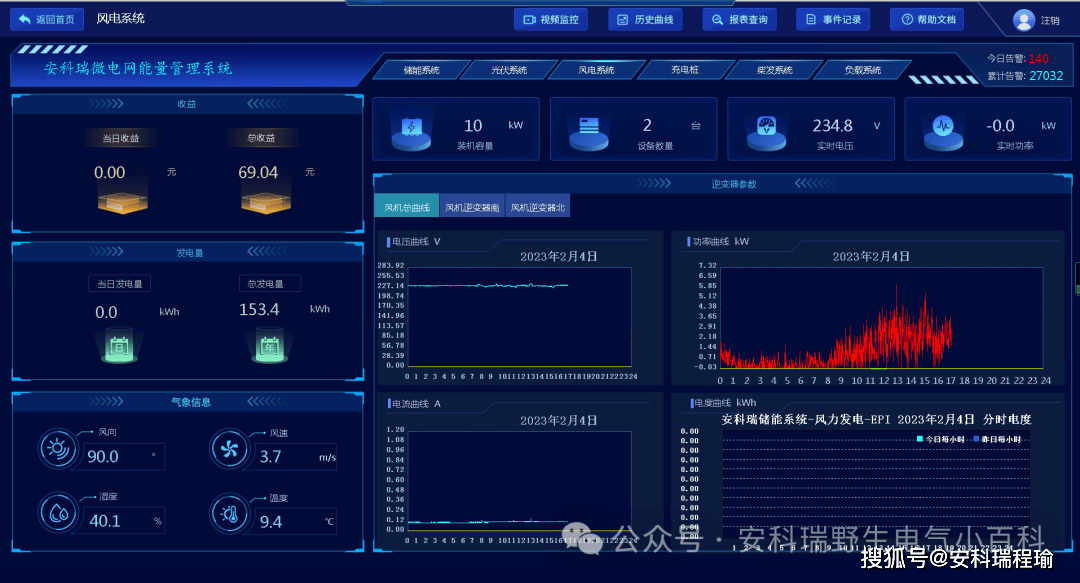

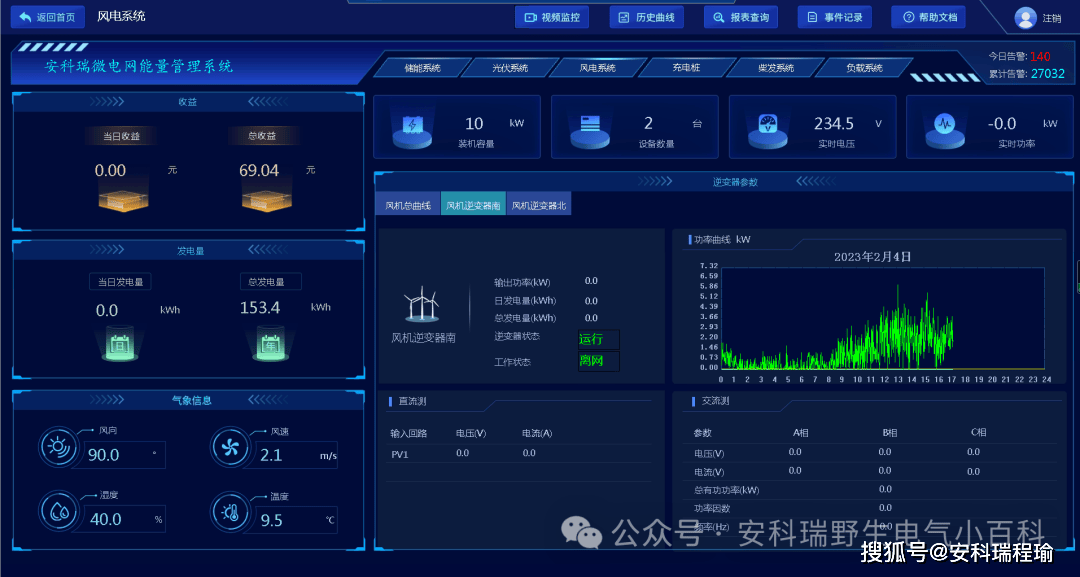

圖13風電系統界面

本界面用來展示對風電系統信息，主要包括逆變控制一體機直流側、交流側運行狀態監測及報警、逆變器及電站發電量統計及分析、電站發電量年有效利用小時數統計、發電收益統計、碳減排統計、風速/風力/環境溫濕度監測、發電功率模擬及效率分析；同時對系統的總功率、電壓電流及各個逆變器的運行數據進行展示。

1.4充電樁界面

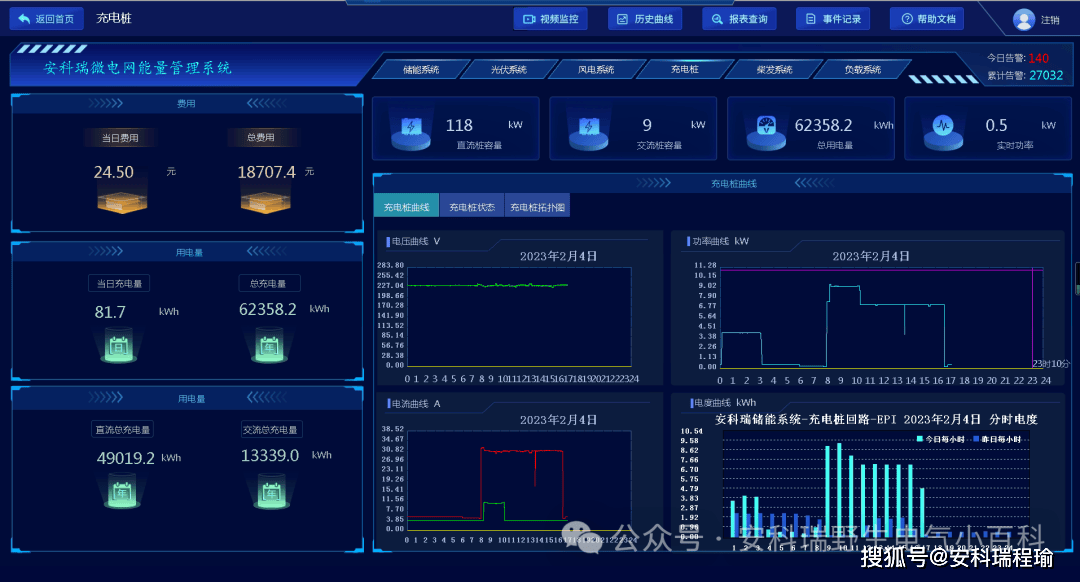

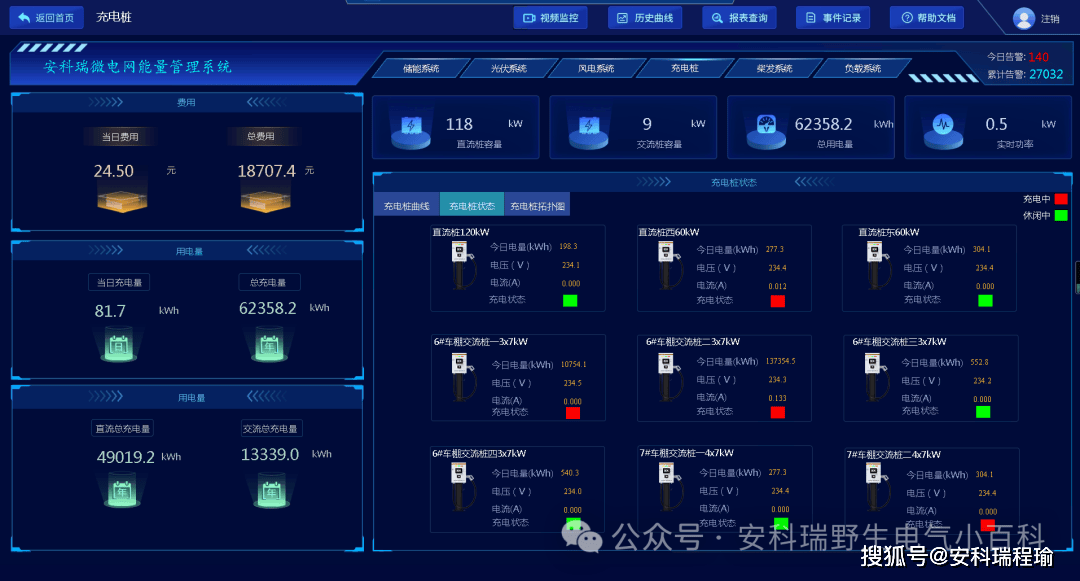

圖14充電樁界面

本界面用來展示對充電樁系統信息，主要包括充電樁用電總功率、交直流充電樁的功率、電量、電量費用，變化曲線、各個充電樁的運行數據等。

1.5視頻監控界面

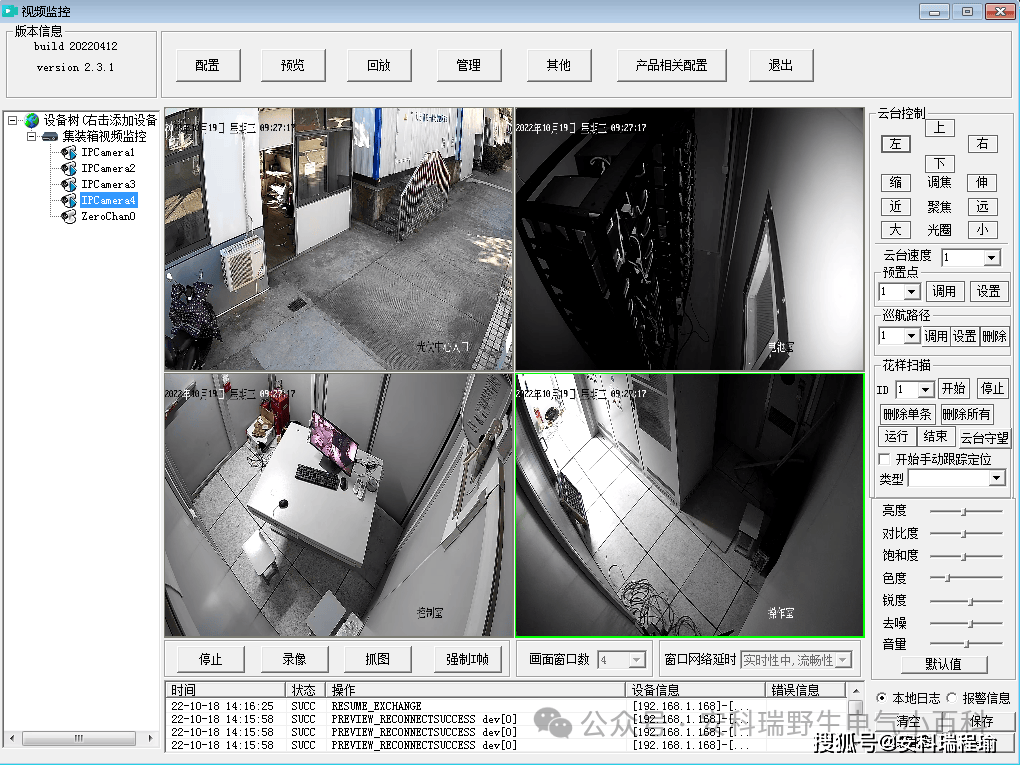

圖15微電網視頻監控界面

本界面主要展示系統所接入的視頻畫面，且通過不同的配置，實現預覽、回放、管理與控制等。

發電預測

系統應可以通過歷史發電數據、實測數據、未來天氣預測數據，對分布式發電進行短期、超短期發電功率預測，并展示合格率及誤差分析。根據功率預測可進行人工輸入或者自動生成發電計劃，便于用戶對該系統新能源發電的集中管控。

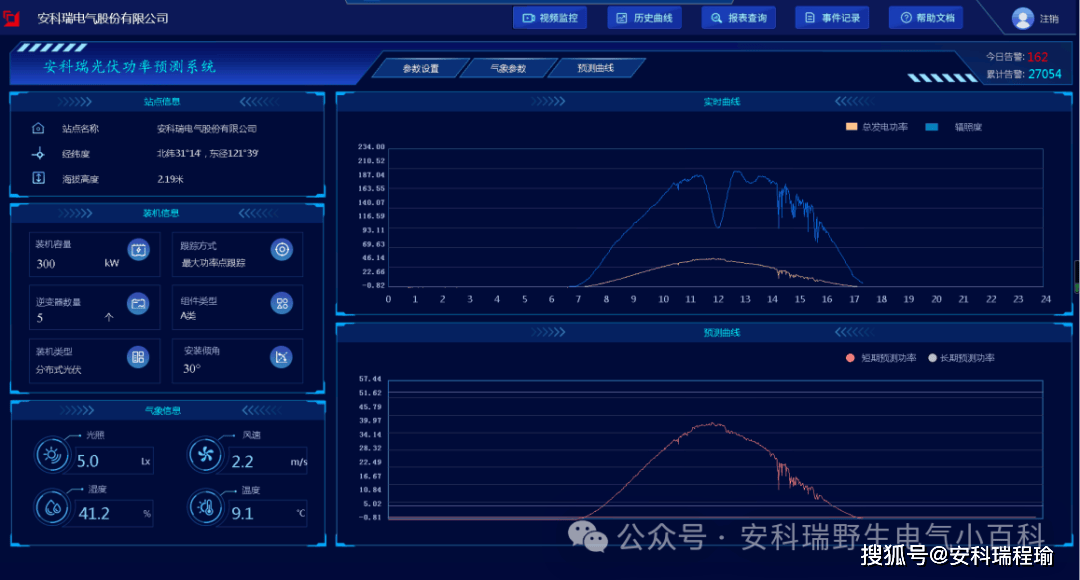

圖16光伏預測界面

策略配置

系統應可以根據發電數據、儲能系統容量、負荷需求及分時電價信息，進行系統運行模式的設置及不同控制策略配置。如削峰填谷、周期計劃、需量控制、有序充電、動態擴容等。

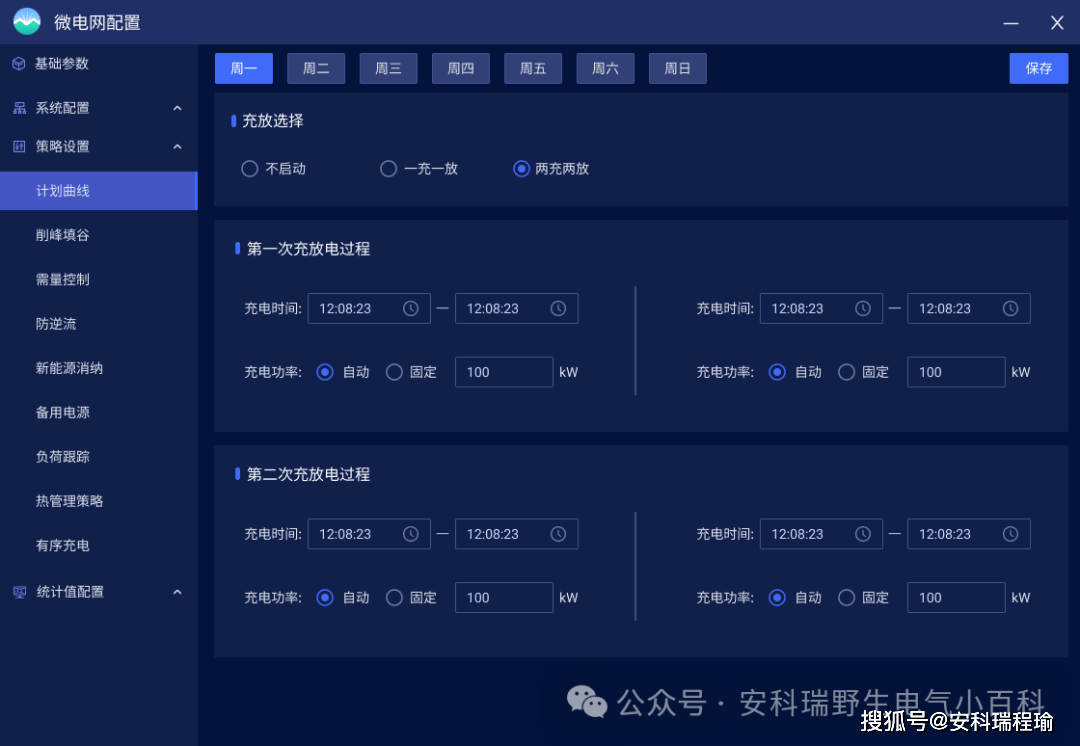

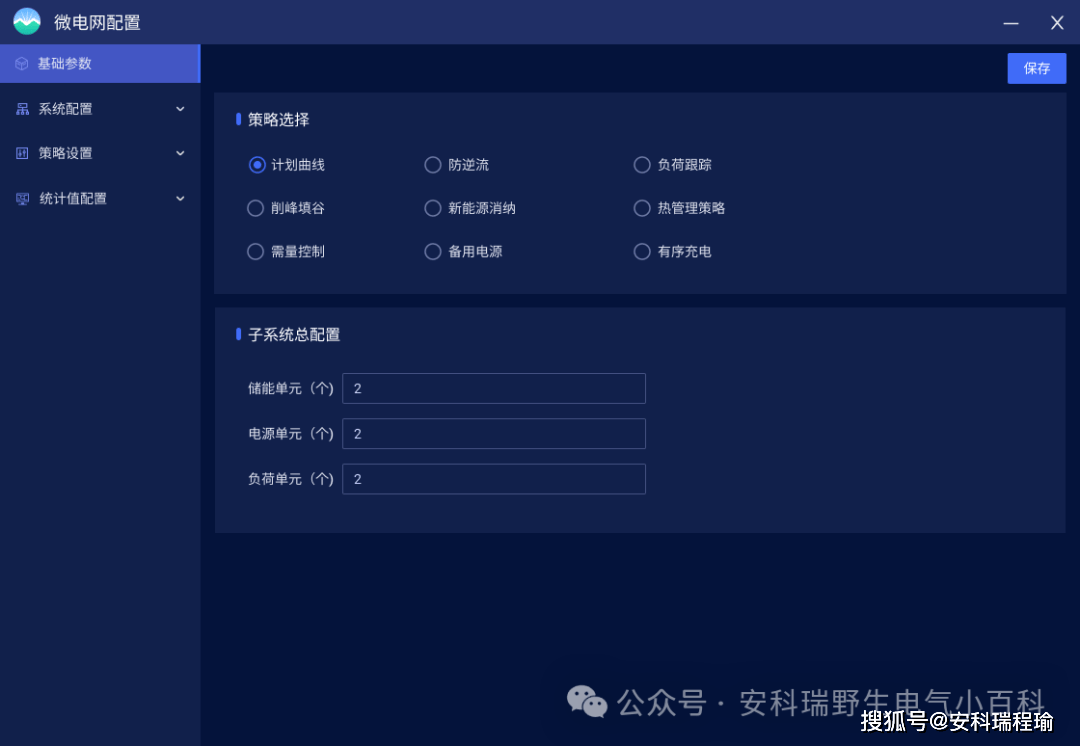

圖17策略配置界面

運行報表

應能查詢各子系統、回路或設備*定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等。

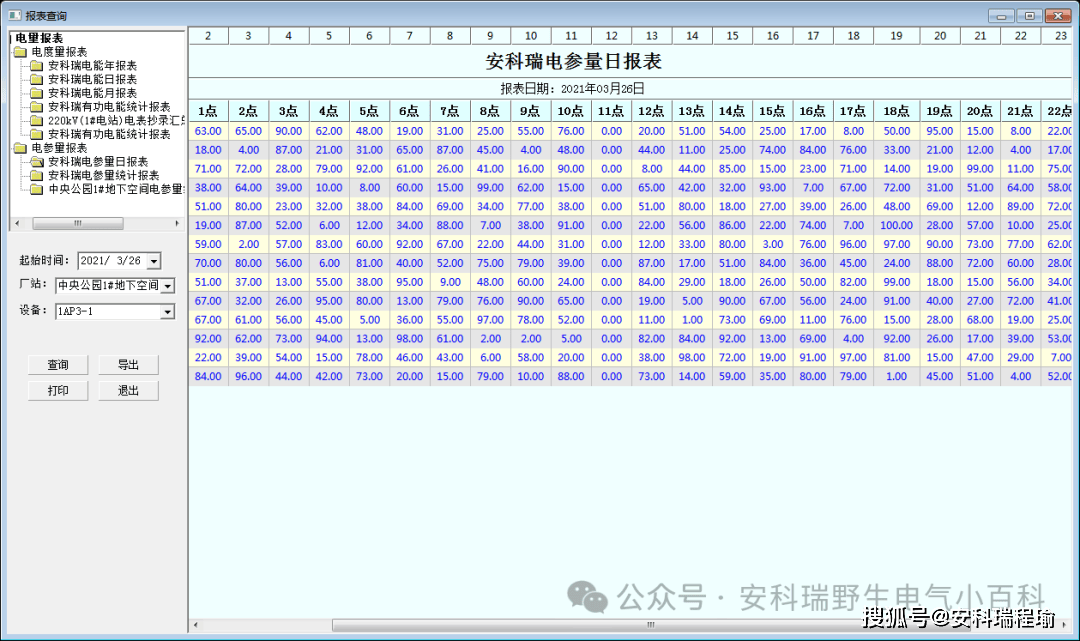

圖18運行報表

實時報警

應具有實時報警功能，系統能夠?qū)Ω髯酉到y(tǒng)中的逆變器、雙向變流器的啟動和關閉等遙信變位，及設備內部的保護動作或事故跳閘時應能發出告警，應能實時顯示告警事件或跳閘事件，包括保護事件名稱、保護動作時刻；并應能以彈窗、聲音、短信和電話等形式通知相關人員。

圖19實時告警

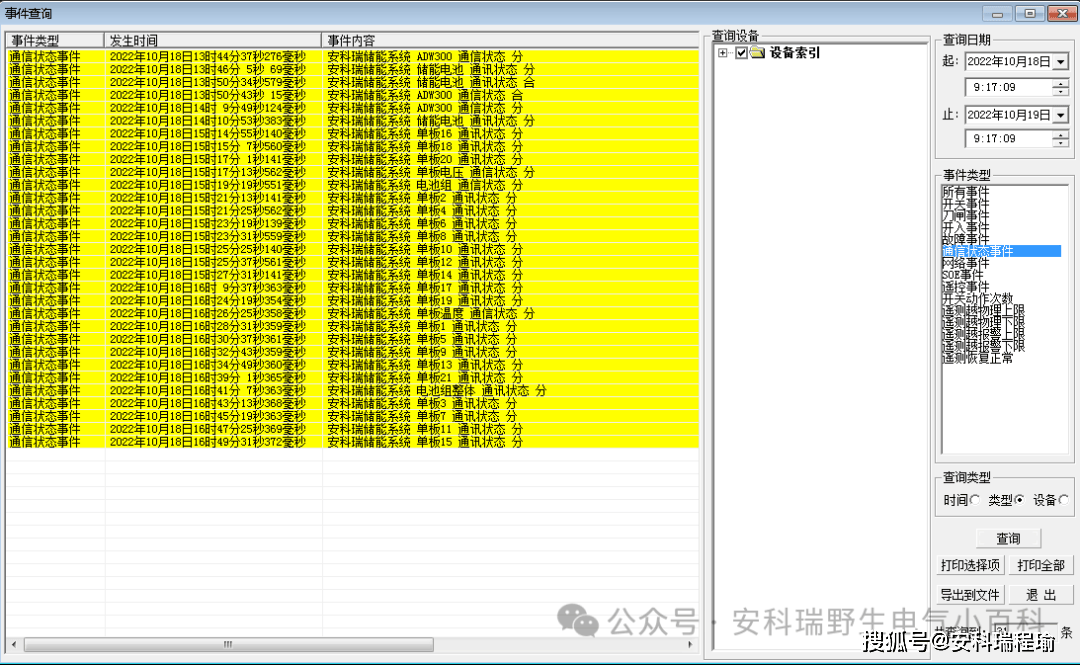

歷史事件查詢

應能夠?qū)b信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數、電芯溫度（鋰離子電池）、壓力（液流電池）、光照、風速、氣壓越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

圖20歷史事件查詢

7電能質量監測

應可以對整個微電網系統的電能質量包括穩態狀態和暫態狀態進行持續監測，使管理人員實時掌握供電系統電能質量情況，以便及時發現和消除供電不穩定因素。

1）在供電系統主界面上應能實時顯示各電能質量監測點的監測裝置通信狀態、各監測點的A/B/C相電壓總畸變率、三相電壓不平衡度*分百和正序/負序/零序電壓值、三相電流不平衡度*分百和正序/負序/零序電流值；

2）諧波分析功能：系統應能實時顯示A/B/C三相電壓總諧波畸變率、A/B/C三相電流總諧波畸變率、奇次諧波電壓總畸變率、奇次諧波電流總畸變率、偶次諧波電壓總畸變率、偶次諧波電流總畸變率；應能以柱狀圖展示2-63次諧波電壓含有率、2-63次諧波電壓含有率、0.5～63.5次間諧波電壓含有率、0.5～63.5次間諧波電流含有率；

3）電壓波動與閃變：系統應能顯示A/B/C三相電壓波動值、A/B/C三相電壓短閃變值、A/B/C三相電壓長閃變值；應能提供A/B/C三相電壓波動曲線、短閃變曲線和長閃變曲線；應能顯示電壓偏差與頻率偏差；

4）功率與電能計量：系統應能顯示A/B/C三相有功功率、無功功率和視在功率；應能顯示三相總有功功率、總無功功率、總視在功率和總功率因素；應能提供有功負荷曲線，包括日有功負荷曲線（折線型）和年有功負荷曲線（折線型）；

5）電壓暫態監測：在電能質量暫態事件如電壓暫升、電壓暫降、短時中斷發生時，系統應能產生告警，事件能以彈窗、閃爍、聲音、短信、電話等形式通知相關人員；系統應能查看相應暫態事件發生前后的波形。

6）電能質量數據統計：系統應能顯示1min統計整2h存儲的統計數據，包括均值、*大值、*小值、95%概率值、方均根值。

7）事件記錄查看功能：事件記錄應包含事件名稱、狀態（動作或返回）、波形號、越限值、故障持續時間、事件發生的時間。

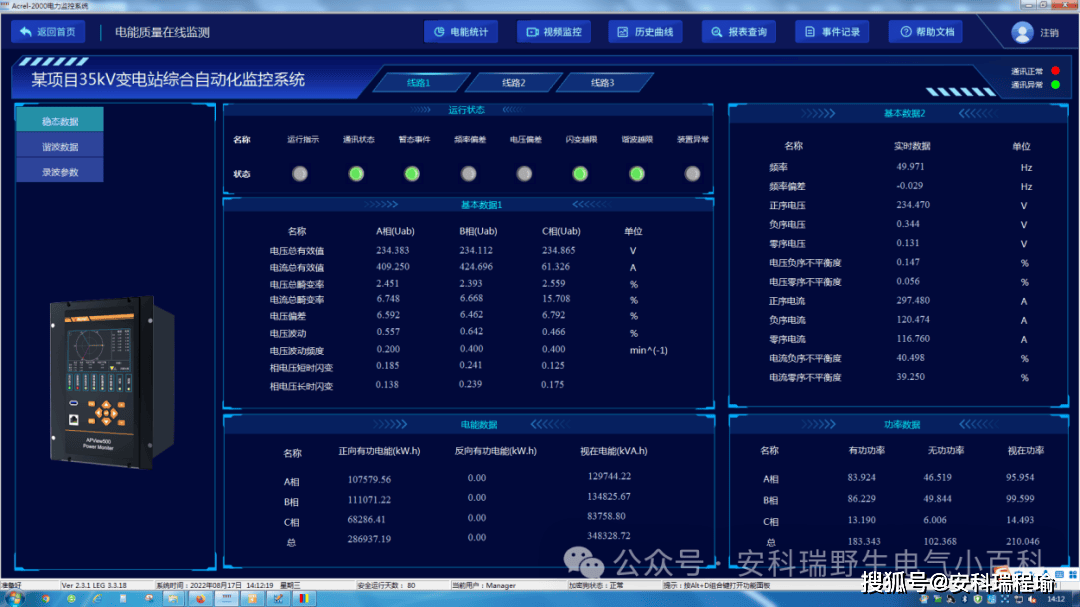

圖21微電網系統電能質量界面

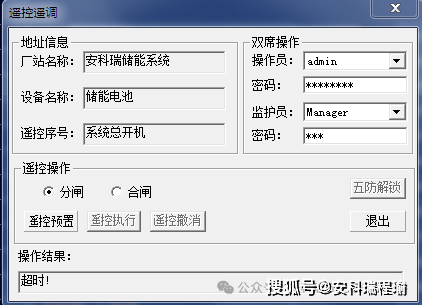

8遙控功能

應可以對整個微電網系統范圍內的設備進行遠程遙控操作。系統維護人員可以通過管理系統的主界面完成遙控操作，并遵循遙控預置、遙控返校、遙控執行的操作順序，可以及時執行調度系統或站內相應的操作命令。

圖22遙控功能

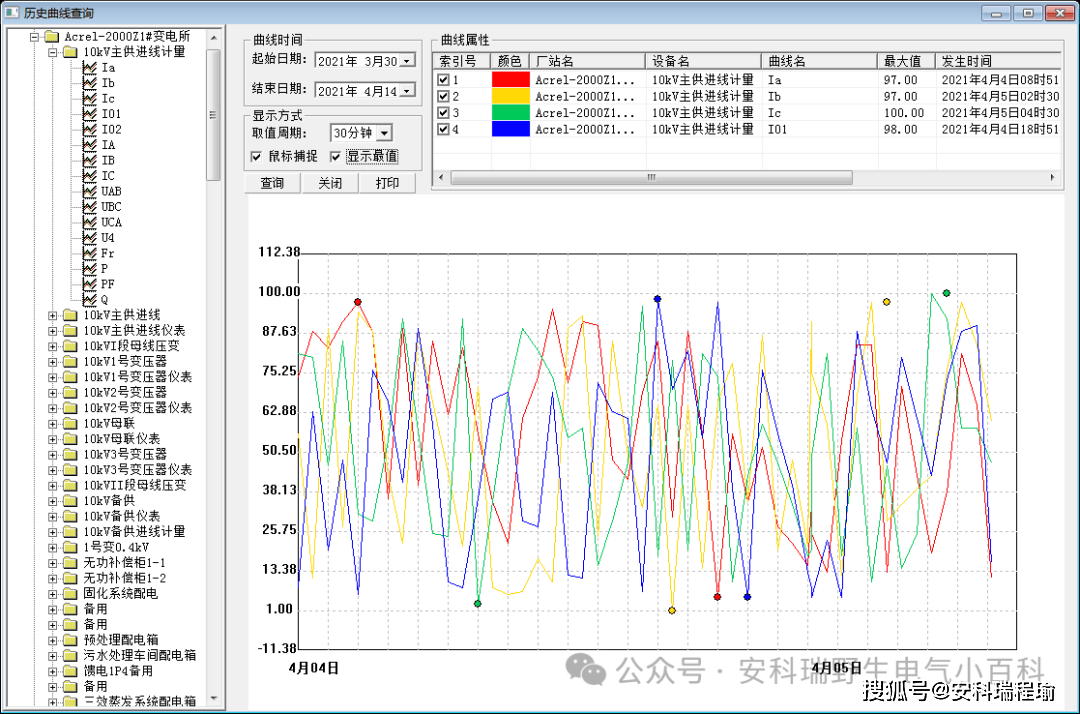

9曲線查詢

應可在曲線查詢界面，可以直接查看各電參量曲線，包括三相電流、三相電壓、有功功率、無功功率、功率因數、SOC、SOH、充放電量變化等曲線。

10統計報表

具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。對微電網與外部系統間電能量交換進行統計分析；對系統運行的節能、收益等分析；具備對微電網供電可靠性分析，包括年停電時間、年停電次數等分析；具備對并網型微電網的并網點進行電能質量分析。

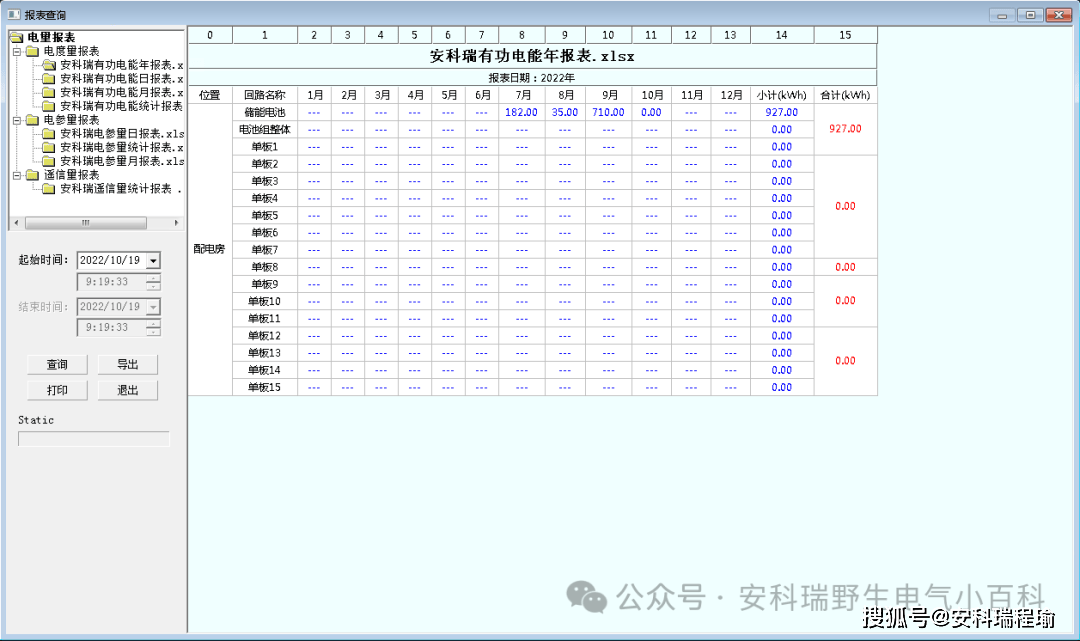

圖24統計報表

11網絡拓?fù)鋱D

系統支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

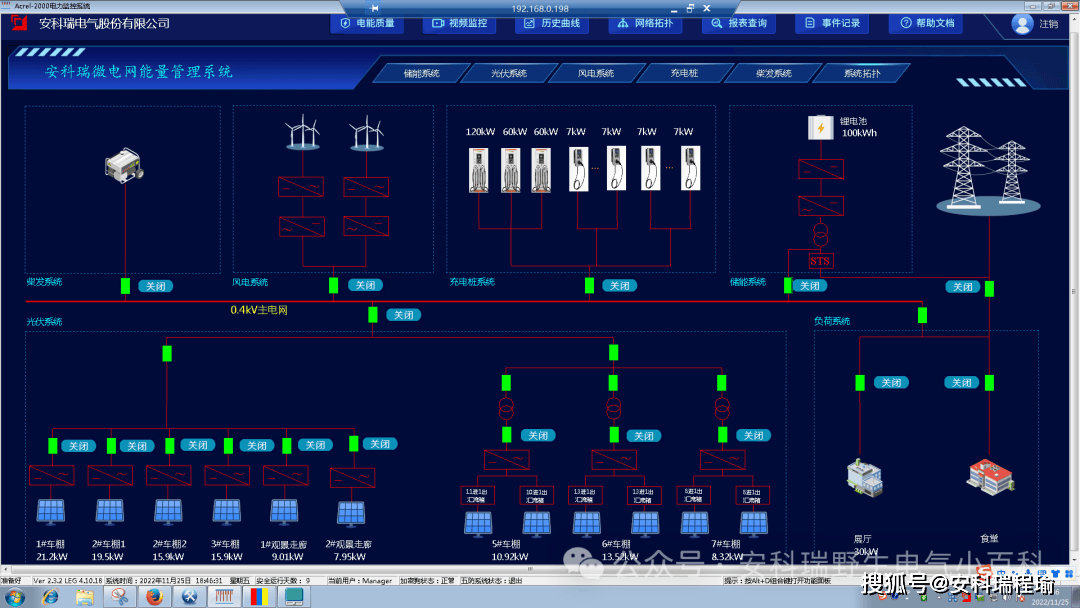

圖25微電網系統拓?fù)浣缑?/p>

本界面主要展示微電網系統拓?fù)?，包括系統的組成內容、電網連接方式、斷路器、表計等信息。

12通信管理

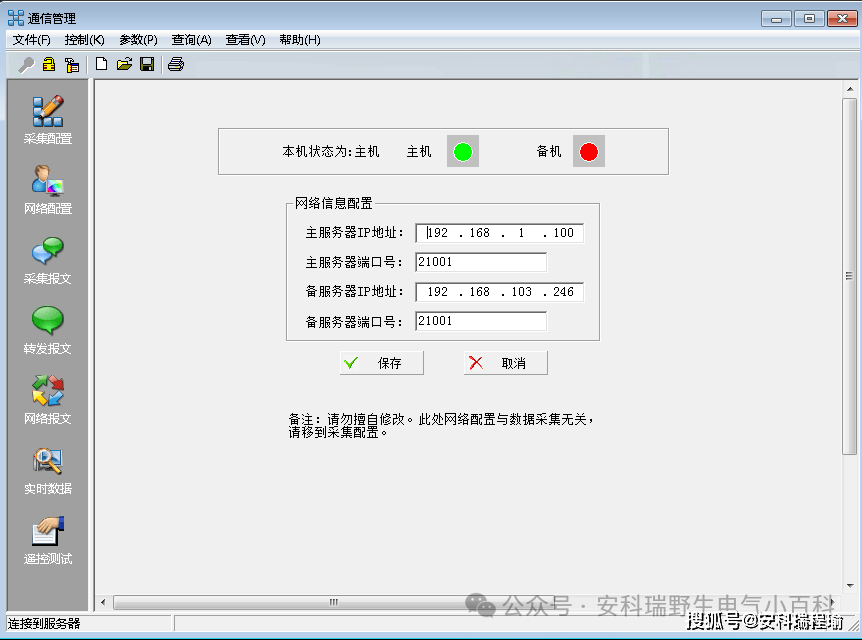

可以對整個微電網系統范圍內的設備通信情況進行管理、控制、數據的實時監測。系統維護人員可以通過管理系統的主程序右鍵打開通信管理程序，然后選擇通信控制啟動所有端口或某個端口，快速查看某設備的通信和數據情況。通信應支持ModbusRTU、ModbusTCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT等通信規約。

13用戶權限管理

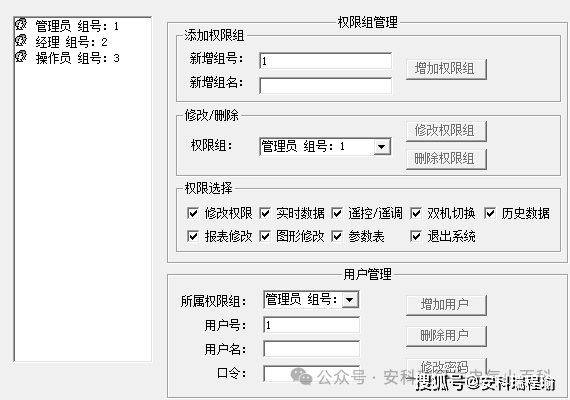

應具備設置用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控操作，運行參數修改等）?？梢远x不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

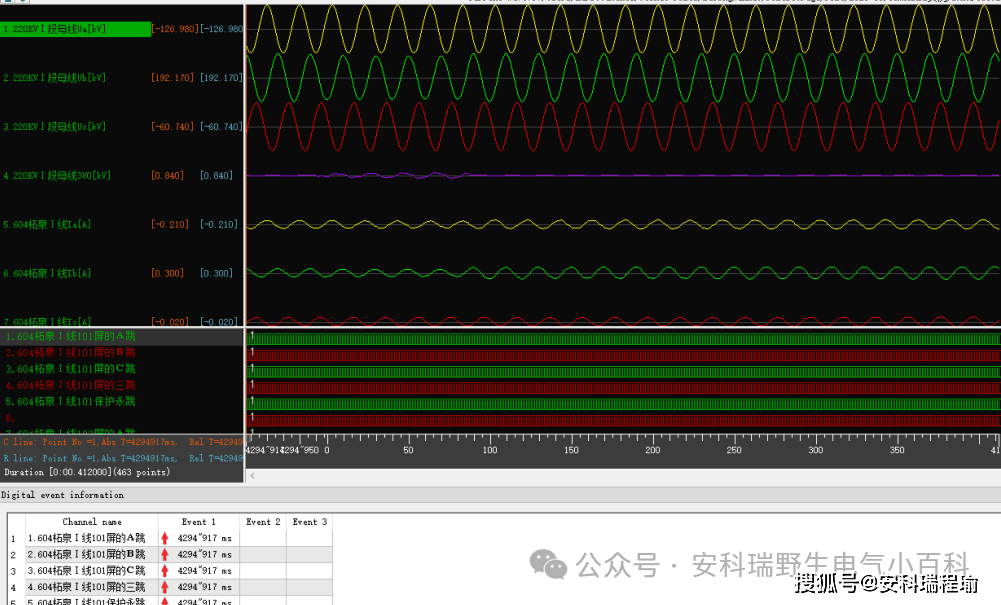

14故障錄波

應可以在系統發生故障時，自動準確地記錄故障前、后過程的各相關電氣量的變化情況，通過對這些電氣量的分析、比較，對分析處理事故、判斷保護是否正確動作、提高電力系統安全運行水平有著重要作用。其中故障錄波共可記錄16條，每條錄波可觸發6段錄波，每次錄波可記錄故障前8個周波、故障后4個周波波形，總錄波時間共計46s。每個采樣點錄波至少包含12個模擬量、10個開關量波形。

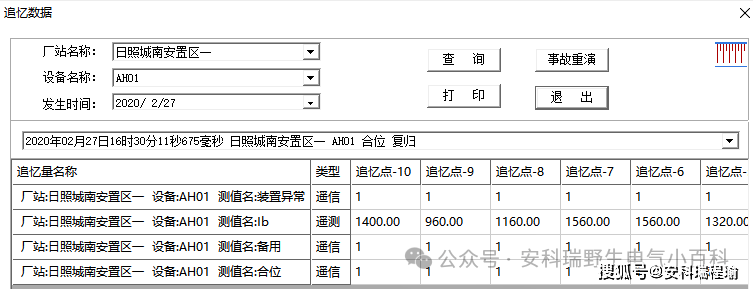

15事故追憶

可以自動記錄事故時刻前后一段時間的所有實時掃描數據，包括開關位置、保護動作狀態、遙測量等，形成事故分析的數據基礎。

用戶可自定義事故追憶的啟動事件，當每個事件發生時，存儲事故前10個掃描周期及事故后10個掃描周期的有關點數據。啟動事件和監視的數據點可由用戶*定和隨意修改。

圖29事故追憶

硬件及其配套產品

序號

設備

型號

圖片

說明

1

能量管理系統

Acrel-2000MG

內部設備的數據采集與監控，由通信管理機、工業平板電腦、串口服務器、遙信模塊及相關通信輔件組成。

數據采集、上傳及轉發至服務器及協同控制裝置

策略控制:計劃曲線、需量控制、削峰填谷、備用電源等

2

顯示器

25.1英寸液晶顯示器

系統軟件顯示載體

3

UPS電源

UPS2000-A-2-KTTS

為監控主機提供后備電源

4

打印機

HP108AA4

用以打印操作記錄，參數修改記錄、參數越限、復限，系統事故，設備故障，保護運行等記錄，以召喚打印為主要方式

5

音箱

R19U

播放報警事件信息

6

工業網絡交換機

D-LINKDES-1016A16

提供16口百兆工業網絡交換機解決了通信實時性、網絡安全性、本質安全與安全防爆技術等技術問題

7

GPS時鐘

ATS1200GB

利用gps同步衛星信號，接收1pps和串口時間信息，將本地的時鐘和gps衛星上面的時間進行同步

8

交流計量電表

AMC96L-E4/KC

電力參數測量(如單相或者三相的電流、電壓、有功功率、無功功率、視在功率,頻率、功率因數等)、復費率電能計量、

四象限電能計量、諧波分析以及電能監測和考核管理。多種外圍接口功能:帶有RS485/MODBUS-RTU協議:帶開關量輸入和繼電器輸出可實現斷路器開關的"遜信“和“遙控”的功能

9

直流計量電表

PZ96L-DE

可測量直流系統中的電壓、電流、功率、正向與反向電能?？蓭?a href="http://www.www27dydycom.cn/tags/rs/" target="_blank">RS485通訊接口、模擬量數據轉換、開關量輸入/輸出等功能

10

電能質量監測

APView500

實時監測電壓偏差、頻率俯差、三相電壓不平衡、電壓波動和閃變、諾波等電能質量，記錄各類電能質量事件,定位擾動源。

11

防孤島裝置

AM5SE-IS

防孤島保護裝置，當外部電網停電后斷開和電網連接

12

箱變測控裝置

AM6-PWC

置針對光伏、風能、儲能升壓變不同要求研發的集保護，測控，通訊一體化裝置，具備保護、通信管理機功能、環網交換機功能的測控裝置

13

通信管理機

ANet-2E851

能夠根據不同的采集規的進行水表、氣表、電表、微機保護等設備終端的數據果集匯總:

提供規約轉換、透明轉發、數據加密壓縮、數據轉換、邊緣計算等多項功能:實時多任務并行處理數據采集和數據轉發，可多鏈路上送平臺據:

14

串口服務器

Aport

功能:轉換“輔助系統"的狀態數據，反饋到能量管理系統中。
