sem掃描電鏡是測什么的?哪些學科領域會經常使用到掃描電鏡?

中圖儀器 ? 2025-03-24 11:45 ? 次閱讀

SEM掃描電鏡即掃描電子顯微鏡,主要用于以下方面的檢測:

1、材料微觀形貌觀察

-材料表面結構:可以清晰地觀察到材料表面的微觀結構,如金屬材料的表面紋理、陶瓷材料的晶粒分布、高分子材料的表面形貌等。例如,在研究金屬腐蝕過程中,通過SEM可以觀察到腐蝕產物的形貌、分布以及金屬表面的腐蝕坑、裂紋等缺陷的形成和發展。

-斷口分析:對于斷裂的材料,SEM能夠觀察斷口的微觀特征,分析斷裂機制。例如,判斷是韌性斷裂還是脆性斷裂,確定斷裂的起源和擴展路徑,為材料的失效分析提供重要依據。在航空航天領域,對飛機零部件的斷裂分析至關重要,SEM可以幫助工程師找出斷裂原因,改進材料設計和制造工藝,確保飛行安全。

2、材料成分分析

-元素分布:配備能譜儀(EDS)等附件的SEM,可以進行元素的定性和定量分析,確定材料表面不同區域的元素組成和分布情況。在研究復合材料時,通過SEM-EDS可以分析不同組分的分布均勻性,以及界面處元素的擴散情況。

-相分析:根據不同相的成分差異和形貌特征,利用SEM結合EDS等技術,可以對材料中的不同相進行識別和分析。例如,在鋼鐵材料中,能夠區分鐵素體、珠光體、滲碳體等相,并研究它們?cè)跓崽幚磉^程中的變化規律。

3、納米材料研究

-納米顆粒形貌與尺寸:SEM能夠直接觀察納米顆粒的形貌、大小和分布情況。對于納米催化劑的研究,通過SEM可以了解催化劑顆粒的形狀、粒徑分布以及團聚狀態,評估其催化性能與微觀結構之間的關系。

-納米結構表征:可以研究納米線、納米管、納米薄膜等納米結構的形態和生長特性。例如,在研究碳納米管的生長過程中,SEM可以觀察到碳納米管的管徑、長度、彎曲程度以及端部結構等,為優化生長工藝提供依據。

wKgZO2esQnyAF2WQAAFSwLqQMYw694.pngCEM3000系列臺式掃描電鏡現場隨機進行70000X倍成像


此外,在生物學、醫學領域,SEM可用于觀察細胞、組織、微生物等的微觀結構,如細胞的表面形態、細胞器的分布等,幫助研究人員了解生物樣品的結構與功能關系,在病理學研究、生物材料研發等方面發揮重要作用。在地質學中,SEM能用于觀察巖石、礦物的微觀結構和成分,幫助分析地質過程和礦產資源形成機制。

sem掃描電鏡的具體應用

1、材料科學

-金屬材料:用于觀察金屬材料的微觀組織結構,如晶粒大小、晶界形態、相分布等,研究金屬在熱處理、加工變形等過程中的組織演變規律,從而優化材料的性能和加工工藝。還可用于分析金屬材料的斷口形貌,判斷斷裂機制,如脆性斷裂、韌性斷裂等,為材料的失效分析提供重要依據。

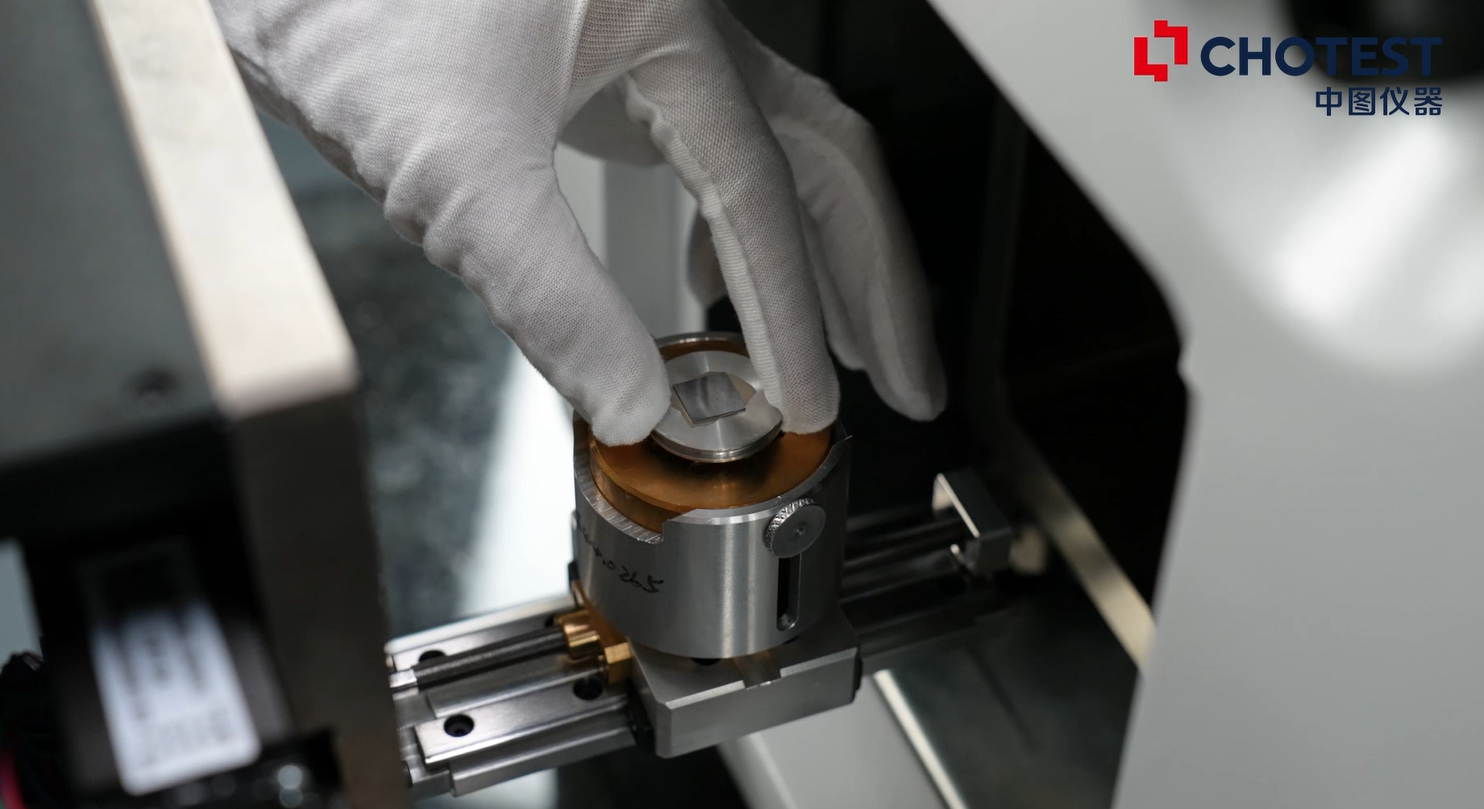

wKgZPGfg1LyAMJaeAA9UVFjdAzM564.png對磁性材料分析(銣鐵硼)

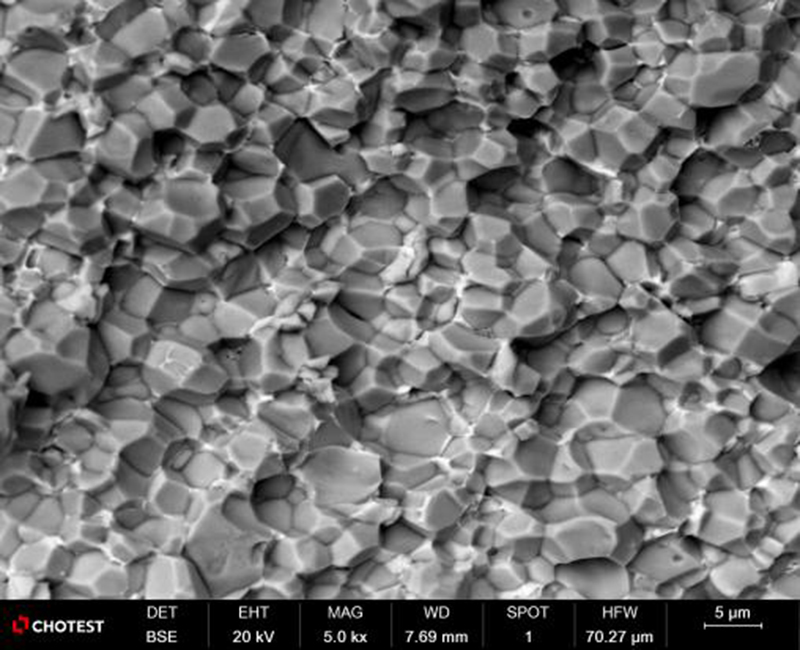

wKgZPGfg1LqAXUSEAAOtfB83HL0472.png銣鐵硼材料微觀形貌

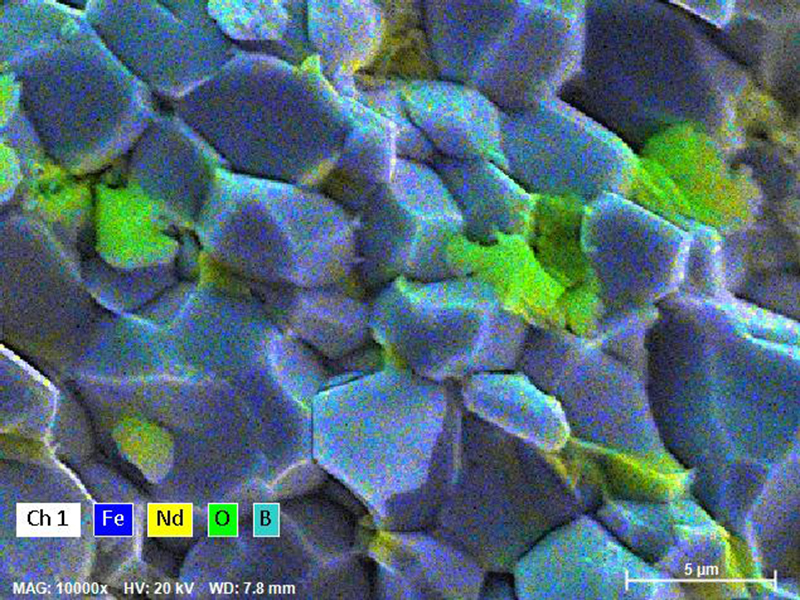

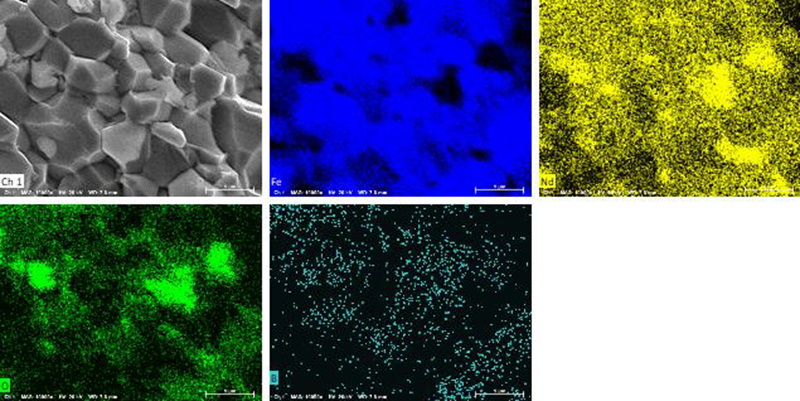

wKgZPGfg1LuABdbFAAjMxPC4unA189.pngwKgZO2fg1LqAX4KqAATw0EMRHE0552.png銣鐵硼材料元素面分布結果

-無機非金屬材料:在陶瓷材料研究中,掃描電鏡可觀察陶瓷顆粒的大小、形狀及分布,以及燒結后陶瓷的微觀結構,如氣孔率、晶相組成等,有助于優化陶瓷的制備工藝,提高其性能。對于半導體材料,可用于觀察其表面形貌、晶體缺陷,以及光刻工藝后的圖案結構等,對半導體器件的制造和研發具有重要意義。

-高分子材料:能觀察高分子材料的微觀相態結構,如共聚物的相分離情況、聚合物blends的分散狀態等。同時,可研究高分子材料的拉伸、沖擊等破壞后的表面形貌,分析其力學性能與微觀結構的關系。

2、生命科學

-細胞生物學:可用于觀察細胞的表面形貌、細胞間的連接方式,以及細胞在不同生理狀態下的形態變化等,有助于深入了解細胞的生物學功能和生理過程。例如,觀察腫瘤細胞的表面特征,研究其與正常細胞的差異,為腫瘤的診斷和治療提供依據。

-組織學:對組織切片進行掃描電鏡觀察,能夠清晰地顯示組織中各種細胞和細胞外基質的三維結構關系,為組織學研究提供更豐富的信息。例如,觀察骨組織中骨小梁的微觀結構、牙組織中牙釉質和牙本質的形態等,有助于理解組織的生理功能和病理變化。

-微生物學:用于觀察細菌、病毒、真菌等微生物的形態、大小、表面結構以及它們與宿主細胞的相互作用等。例如,觀察噬菌體感染細菌的過程中,細菌表面的變化,有助于研究病毒的感染機制和微生物的生態學。

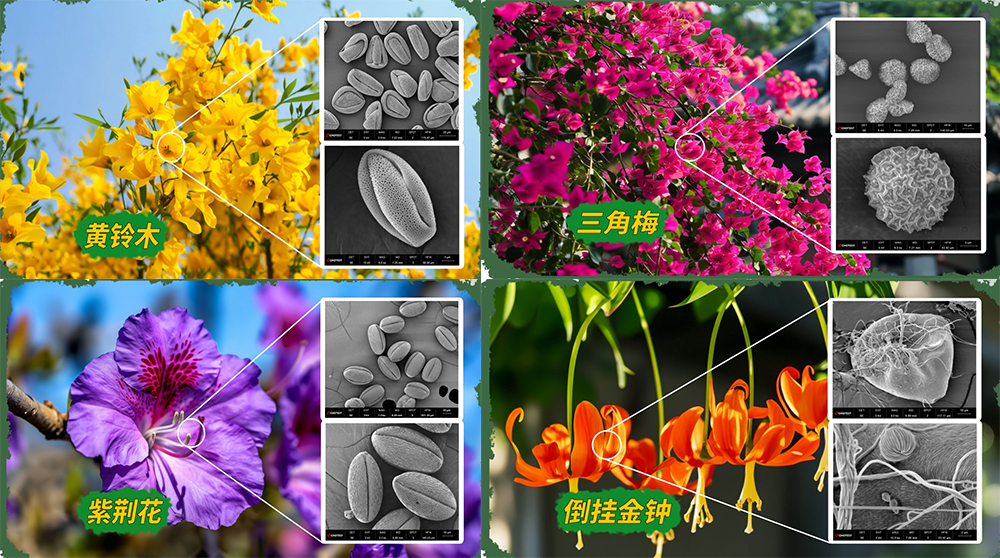

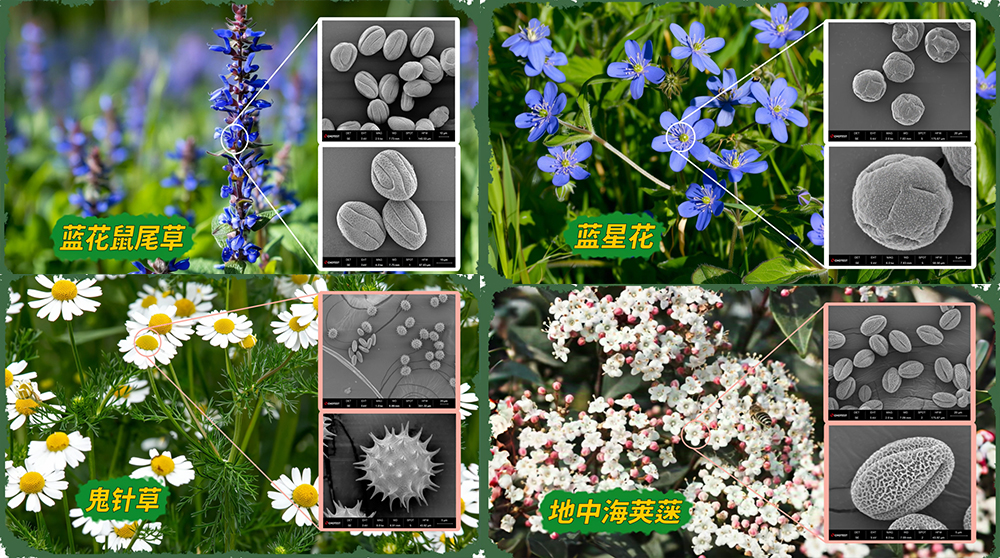

wKgZO2fg1LuAQ8lHAAp4v1G51UY121.pngwKgZPGfg1LyAdZZsAApbxd5vSEo761.pngCEM3000系列臺式掃描電鏡在孢粉學中的應用

3、地質學

-巖石學:通過掃描電鏡觀察巖石的微觀結構,如礦物顆粒的形態、大小、排列方式,以及巖石中的孔隙結構等,有助于分析巖石的成因、分類和演化歷史。例如,研究砂巖中石英顆粒的表面特征,可以判斷其沉積環境;觀察碳酸鹽巖中的孔隙結構,對油氣儲層評價具有重要意義。

-礦物學:用于研究礦物的晶體形態、表面微形貌、礦物的共生關系等。例如,觀察黏土礦物的晶體結構和形態特征,可幫助確定黏土礦物的種類和成因;研究礦物表面的溶蝕和沉淀現象,有助于理解礦物的風化過程和地球化學循環。

4、物理學

-表面物理:掃描電鏡是研究材料表面物理性質的重要工具,可用于觀察表面的原子排列、表面缺陷和吸附現象等。例如,通過觀察金屬表面的原子臺階和吸附分子的形態,研究表面的吸附動力學和催化機理。

-納米材料物理:在納米材料研究中,掃描電鏡可用于觀察納米材料的形貌、尺寸分布和團聚狀態等。例如,觀察碳納米管的形態和生長取向,研究其生長機制;觀察納米顆粒的表面形貌和尺寸變化,研究其物理性質與尺寸的關系。

5、化學

-催化化學:用于觀察催化劑的表面形貌、孔結構和活性組分的分布等,研究催化劑的活性中心和反應機理。例如,觀察負載型催化劑中金屬顆粒的大小和分散狀態,以及催化劑在反應前后的表面變化,有助于優化催化劑的制備和反應條件。

-材料化學:在新材料的合成和表征中,掃描電鏡可用于觀察材料的微觀結構和形貌變化,研究材料的合成機理和生長過程。例如,觀察化學氣相沉積制備的薄膜材料的表面形貌和結構,分析薄膜的生長模式和質量。
