新品上線｜CM540x系列產品, 對標LT1021, 低噪聲低溫漂高精度電壓基準
5V、7V、10V高精度電壓基準
超低功耗
低噪聲
低溫漂
齊納基準
產品介紹
CM5405/CM5407/CM5400是高精度電壓基準芯片，在7.2V~40V的寬電源電壓范圍內，分別提供幾乎不隨輸入電壓變化的5V、7V和10V輸出，且可支持高達10mA的雙向負載電流。
CM5405/CM5407/CM5400采用專利電路技術以及電阻微調，可實現最大3ppm/℃的極低溫漂特性。
CM5405/CM5407/CM5400采用SOP8型封裝，其最佳工作溫度范圍為-55℃~125℃。
應用領域
A/D和D/A轉換器
精準型穩壓器
數字電壓表
慣性導航系統
便攜式基準源
產品特性
寬電源電壓輸入范圍：7.2V~40V
極低的溫漂：3ppm/°C
初始精度：±0.05%
低噪聲：5.6μVpp(0.1Hz~10Hz, 5V)
支持微調輸出電壓
輸出支持雙向電流：±10mA
管腳定義

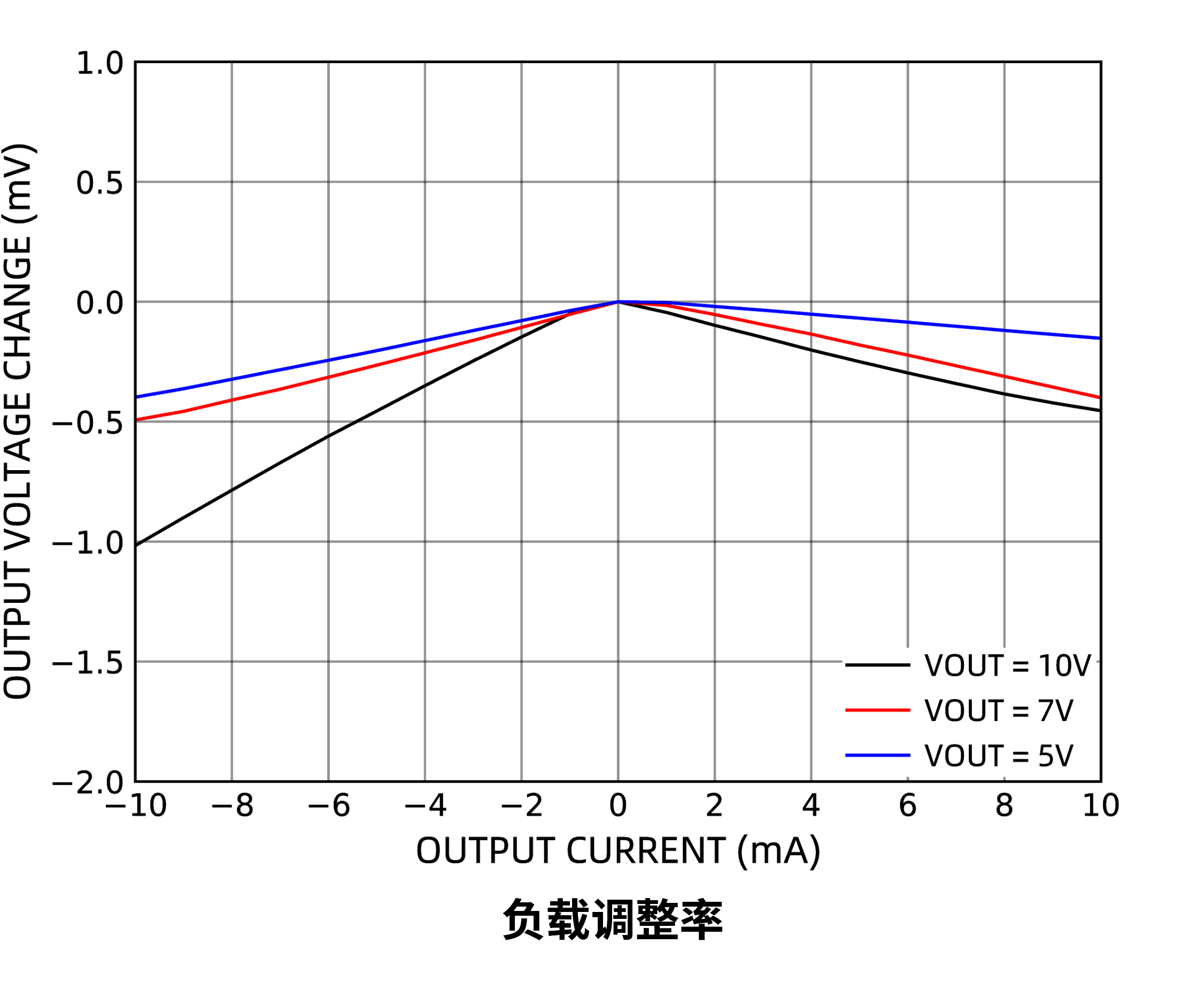

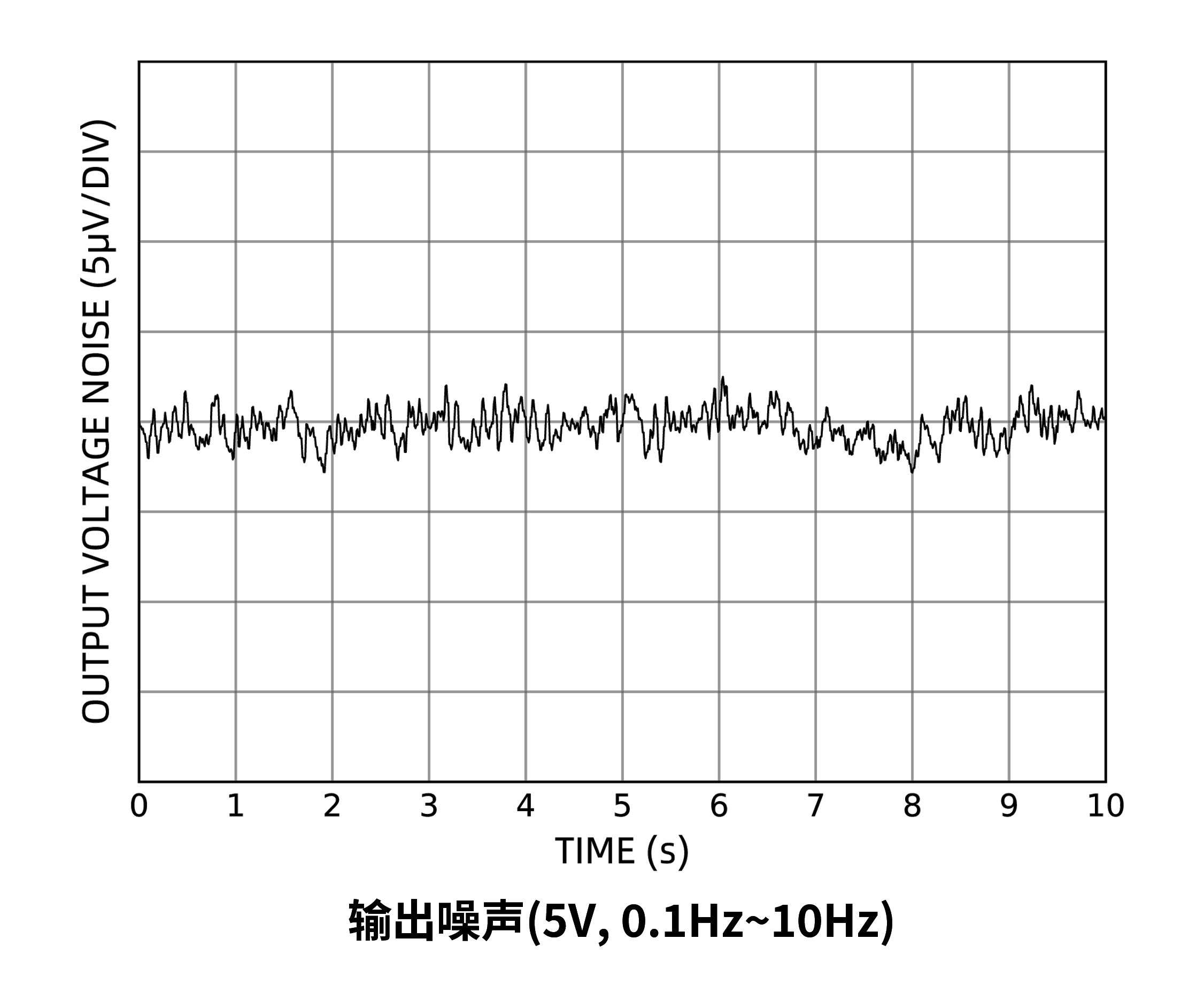

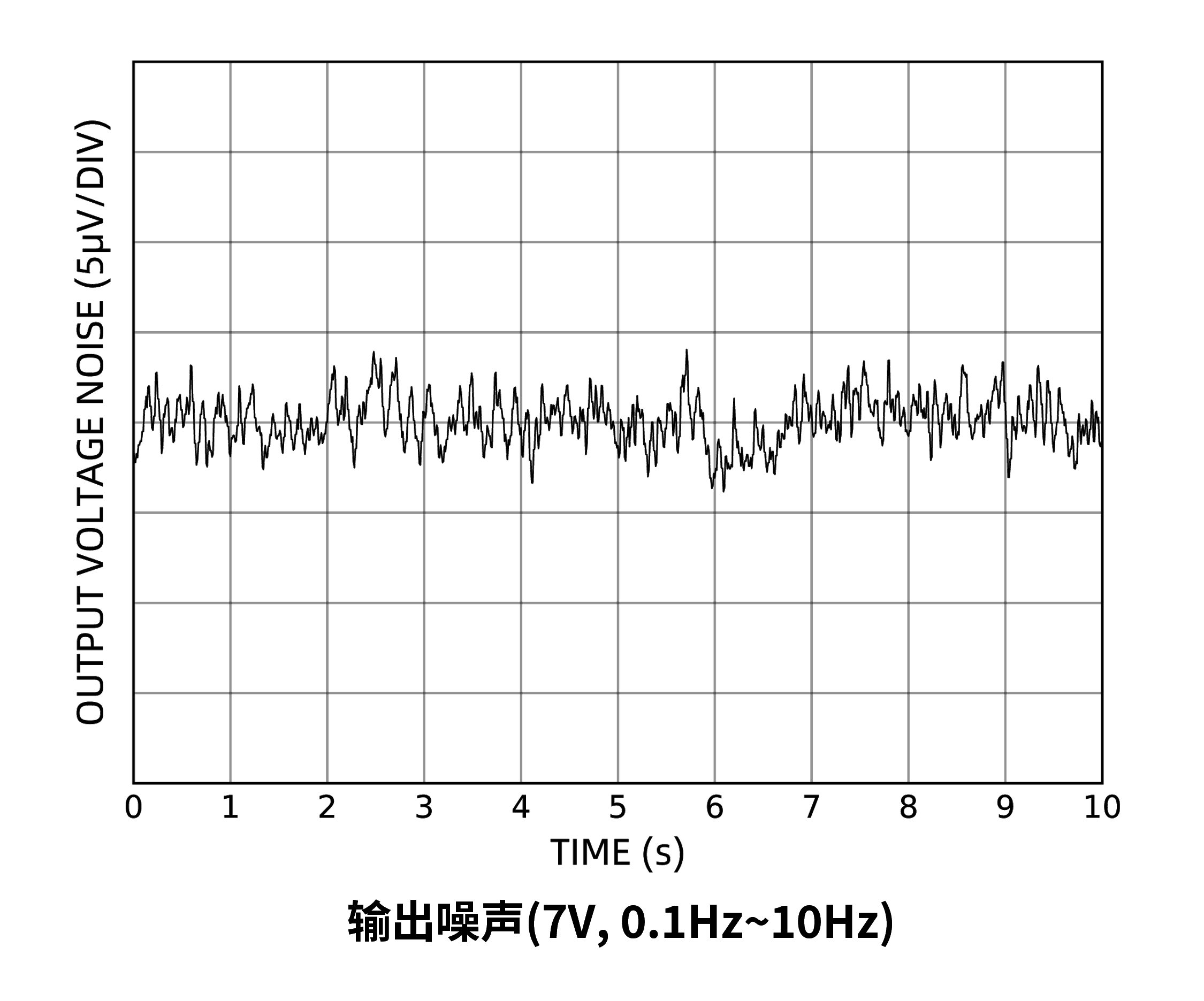

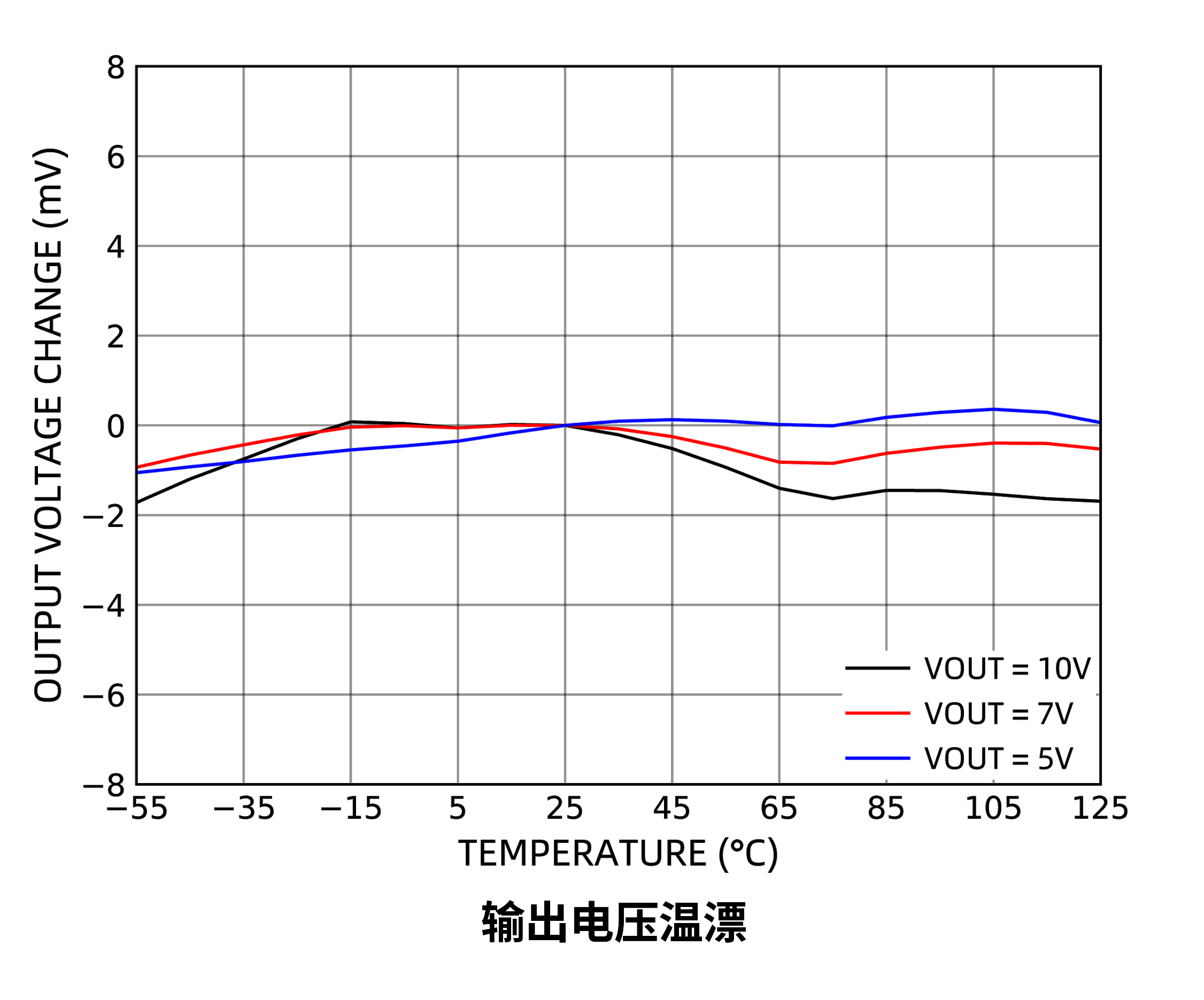

實測性能
系列產品
CM5405/CM5407/CM5400
對標LT1021-5/LT1021-7/LT1021-10
CM5102
對標AD780/ADR431/REF4025/REF5025
CM5415
對標LT1021/ADR435/REF4050
士模微電子公司介紹
士模微電子由國際知名專家領銜，專注于工業級信號鏈芯片的設計和銷售，以高性能ADC/DAC芯片為技術核心，產品線全面覆蓋高性能ΔΣ/SAR/Pipeline ADC、DAC、放大器、基準和LDO，并已導入高鐵、電力、工控、儀器儀表等領域頭部客戶。依托資深的研發、運營、質量、營銷和客戶支持團隊，士模微電子堅持全正向設計并熟稔Foundry工藝，保障國產自主可控。
