雅特力初步環境準備

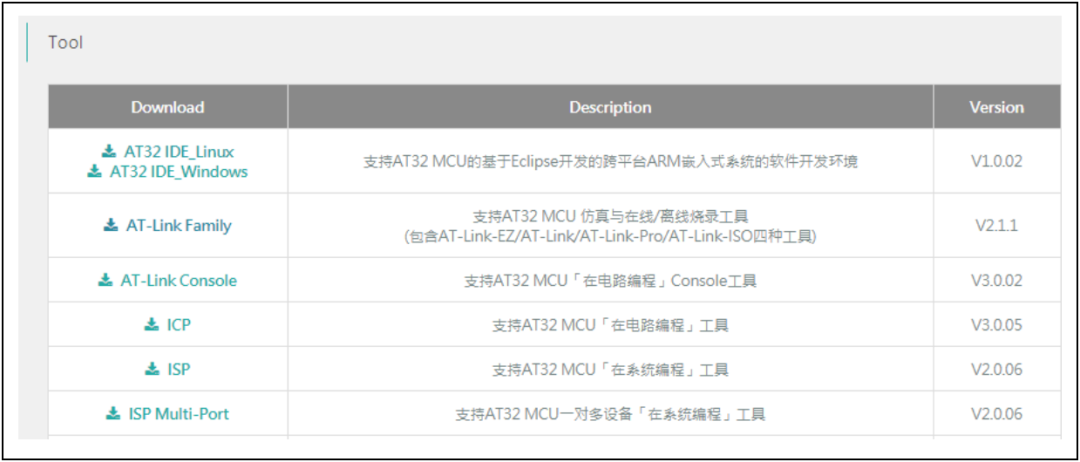

雅特力開發環境下載地址:
搭建AT32開發環境

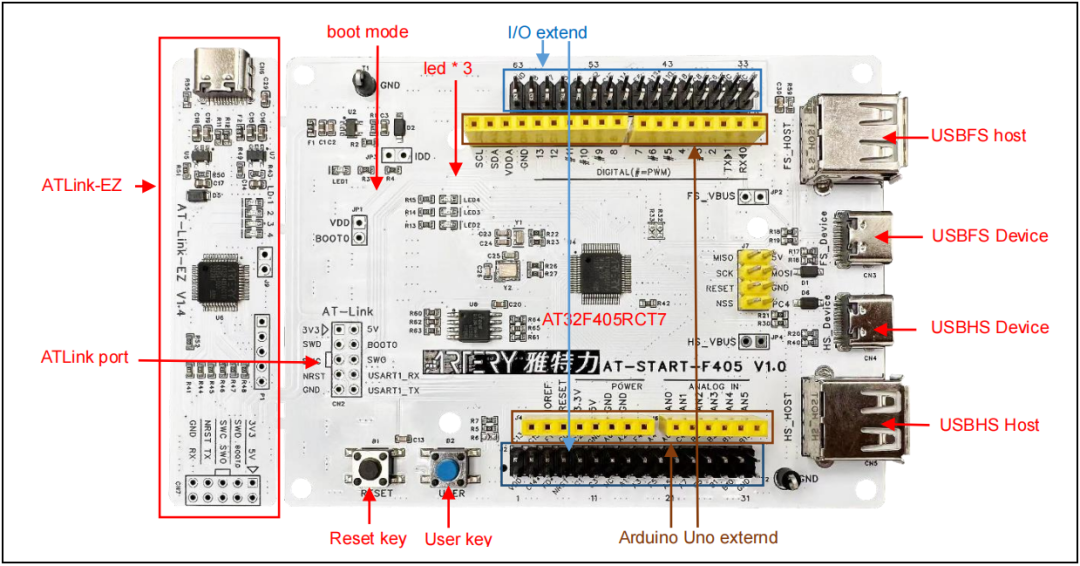

一、調試工具及開發板目前AT32F402/AT32F405開發板都自帶AT-Link-EZ調試工具,AT-Link-EZ如下圖左邊紅框所示,它也可拆開后單獨搭配其他電路板使用,支持IDE在線調試、在線燒錄、USB轉串口等功能。圖1. AT-START-F405及AT-Link-EZ實物圖

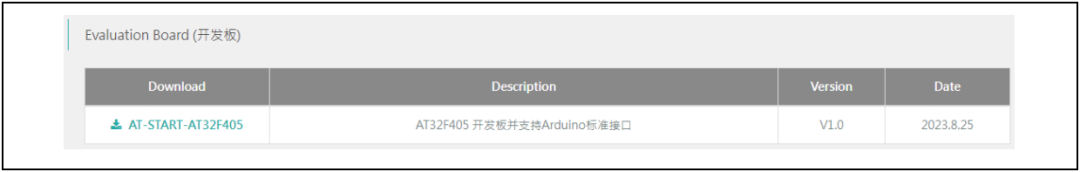

注意:AT-START板配備資源的詳細說明,請參考《UM_AT_START_F405_Vx.x》,存放路徑為雅特力科技官方網站→產品訊息→超值型MCU→AT32F4xx系列下載的Evaluation Board (開發板)資料包解壓后\AT_START_F405_Vx.x\03_Documents。圖2. 雅特力科技官方網站AT-START-F405開發板資料包

二、燒錄工具及軟件
- AT燒錄工具及軟件:AT-Link/AT-Link+/AT-Link-Pro/AT-Link-ISO/AT-Link-EZ、ICP/ISP。
- 第三方燒錄工具:J-Link、安富萊、正點原子、軒微科技、創芯工坊、周立功、邁斯威志、阿莫燒錄器、昂科、永創智能、高勒康達、浦洛、戎象科技、欣揚電子、西爾特、智峰科技等。
注意:上述燒錄工具詳情請訪問雅特力科技官方網站→技術與開發支持→Hardware Development Tool頁面及第三方編程器(3RD Party Writer)頁面。
- ICP使用說明請參考《UM_ICP_Programmer》,存放路徑為雅特力科技官方網站→產品訊息→超值型MCU→AT32F4xx系列下載的ICP工具解壓后Artery_ICP_Programmer_Vx.x.xx\Document\UM_ICP_Programmer。
- ISP使用說明請參考《UM_ISP_Programmer》,存放路徑為雅特力科技官方網站→產品訊息→超值型MCU→AT32F4xx系列下載的ISP工具解壓后Artery_ISP_Programmer_Vx.x.xx\Document\UM_ISP_Programmer。
- AT-Link使用說明請參考《UM0004_AT-Link_User_Manual》,存放路徑為雅特力科技官方網站→產品訊息→超值型MCU→AT32F4xx系列下載的AT-Link-Family工具解壓后AT_Link_CH_Vx.x.x\05_Documents\UM0004_AT-Link_User_Manual_ZH_Vx.x.x。
圖3. 雅特力科技官方網站ICP/ISP/AT-Link-Family資料包

三、AT32開發環境模板

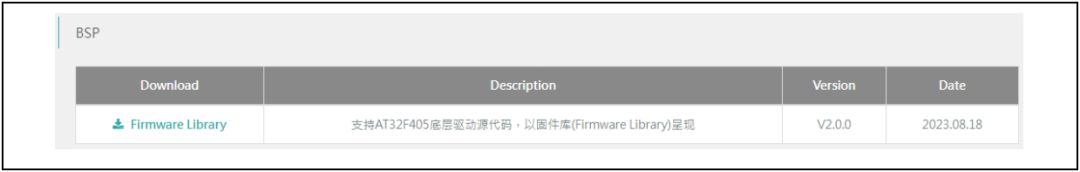

工程介紹在ArteryTek提供的固件庫BSP中都默認建立好了常用IDE的模板工程。BSP可從雅特力科技官方網站→產品訊息→超值型MCU→AT32F4xx系列獲取。
圖4. 雅特力科技官方網站BSP資料包

BSP中創建at32_ide/eclipse_gcc/Keil_v5/Keil_v4/IAR_6.10/IAR_7.4/IAR_8.2/IAR_9.3的模板工程,存放路徑為AT32F402_405_Firmware_Library_V2.x.x\project\at_start_f4xx\templates,打開對應工程的文件夾并點擊工程文件即可打開對應的IDE工程。
如下是Keil_v5工程示例:圖5. Keil_v5 templates工程示例

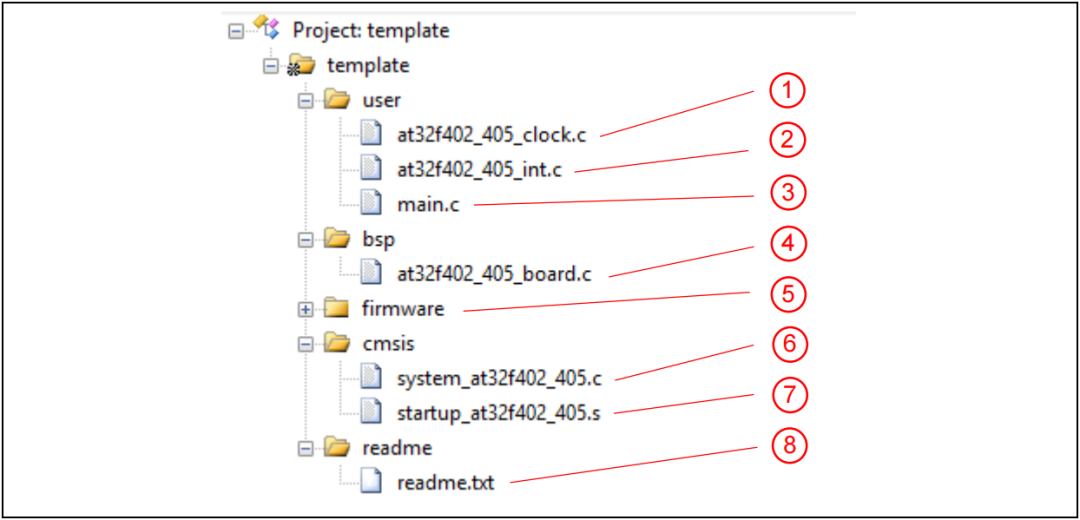

工程內添加的內容描述如下:① at32f402_405_clock.c時鐘配置文件,設置了默認的時鐘頻率及時鐘路徑。② at32f402_405_int.c中斷文件,默認編寫了部分內核中斷函數的代碼流程。③ main.c模板工程的主代碼文件。④ at32f402_405_board.c板級配置文件,設置了AT-START上的按鍵和LED等常用硬件配置。⑤ firmware下的at32f402_405_xx.c是各片上外設的驅動文件。⑥ system_at32f402_405.c系統初始化文件。⑦ startup_at32f402_405.s啟動文件。⑧ readme.txt工程的說明文件,記錄了模板工程的一些應用功能、設置方式以及關聯應用筆記(AppNote)等信息。除了templates外,BSP還按照外設分類,提供了大量的examples示例代碼(Keil_v5工程文件)供用戶參考,用戶只需要直接打開即可。存放路徑為AT32F402_405_Firmware_Library_V2.x.x\project\at_start_f4xx\examples。注意:關于BSP的更多詳細說明,請參考《AT32F402_405固件庫BSP&Pack應用指南》的“4BSP使用簡述”章節,存放路徑為雅特力科技官方網站→產品訊息→超值型MCU→AT32F4xx系列下載的BSP解壓后\AT32F402_405_Firmware_Library_Vx.x.x\document。
Pack安裝
需要安裝Pack包在Keil/IAR中增加AT32MCU型號,Pack包可以從雅特力科技官方網站→產品訊息→超值型MCU→AT32F4xx系列下載。

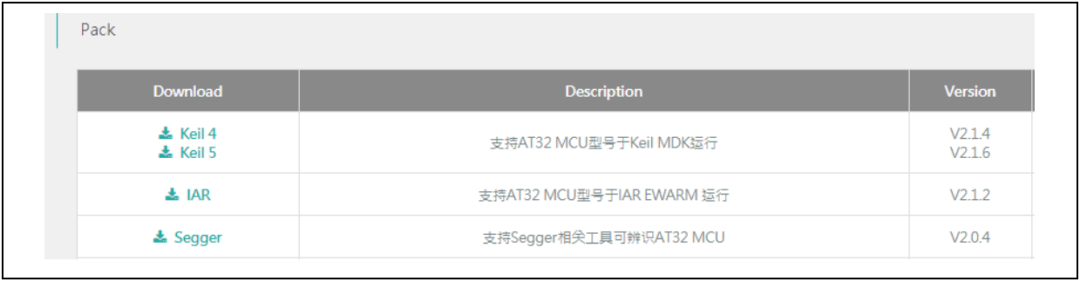

圖6. 雅特力科技官方網站Pack包

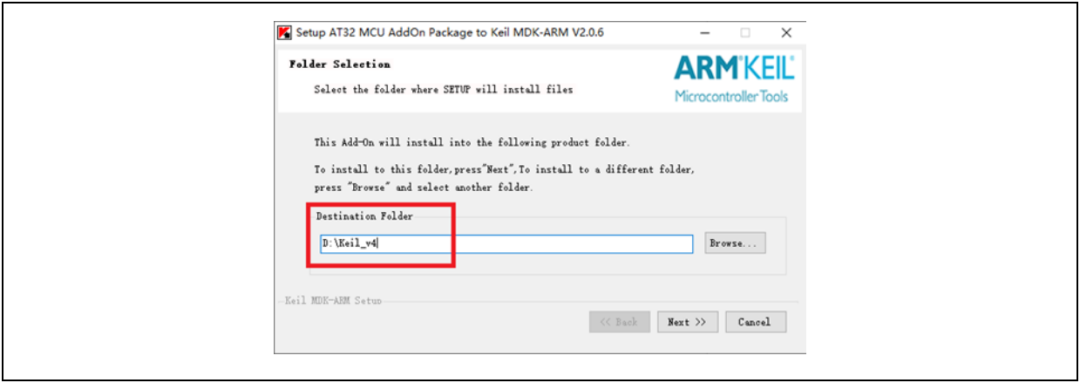

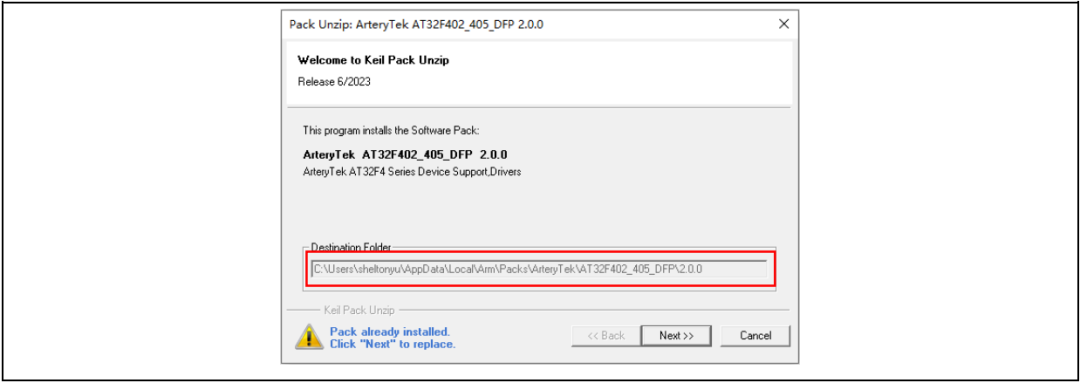

對于Keil編譯系統,建議keil4.74或5.23以上版本。Keil_v5版本需要將Keil5_AT32MCU_AddOn解壓后安裝對應ArteryTek.AT32F402_405_DFP,Keil_v4版本需要安裝Keil4_AT32MCU_AddOn;默認情況下,安裝時可以自動識別到Keil的安裝路徑,如果識別不到或者不正確,需要手動選擇Keil的安裝路徑。
圖7. 安裝ArteryTek.AT32F402_405_DFP

圖8. 安裝Keil4_AT32MCU_AddOn

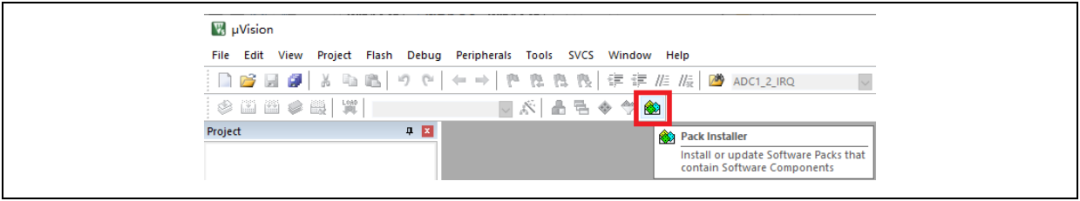

也可打開keil,點擊Pack Installer圖標,在Pack Installer中點擊左上角file,選擇import,導入從雅特力科技官方網站下載好的對應pack包完成安裝。
圖9. Keil中Pack Installer圖標

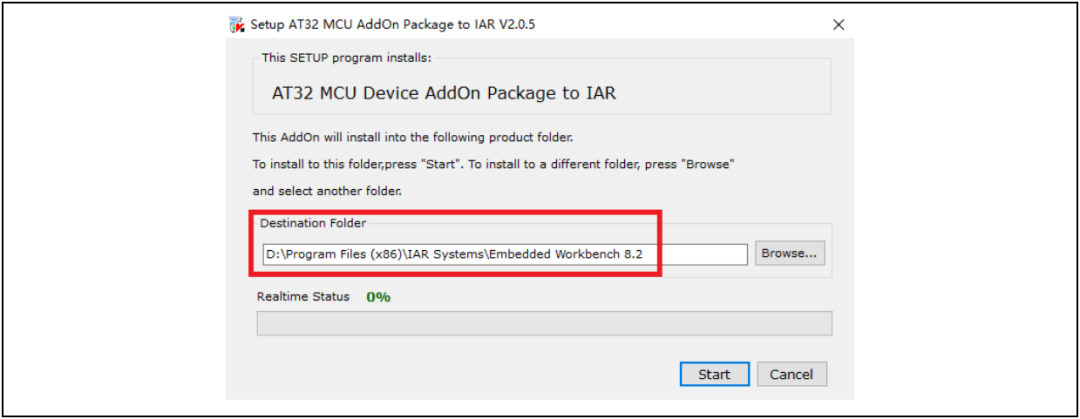

對于IAR編譯系統,建議IAR7.0或IAR6.1以上版本。安裝IAR_AT32MCU_AddOn,默認情況下,安裝時可以自動識別到IAR的安裝路徑,如果識別不到或者不正確,需要手動選擇IAR的安裝路徑。
圖10. 安裝IAR_AT32MCU_AddOn

注意:關于Pack安裝的更多詳細說明,請參考《AT32F402_405固件庫BSP&Pack應用指南》的“2 Pack安裝步驟”章節,存放路徑為雅特力科技官方網站→產品訊息→超值型MCU→AT32F4xx系列下載的BSP解壓后\AT32F402_405_Firmware_Library_Vx.x.x\document。
使用AT-Link調試及下載

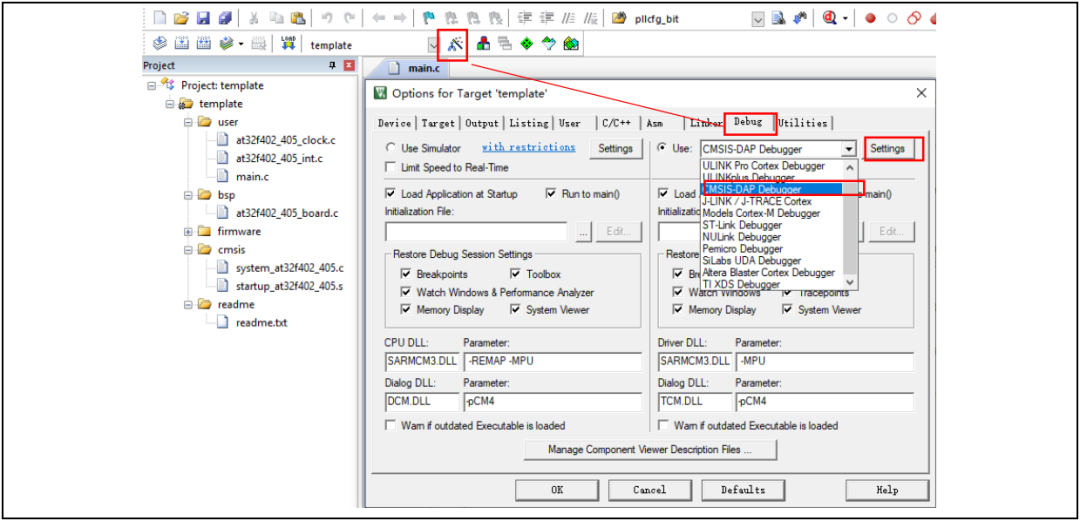

在Keil環境下使用AT-Link,在Debug里選擇CMSIS-DAP調試器。
圖11. Keil Debug選項

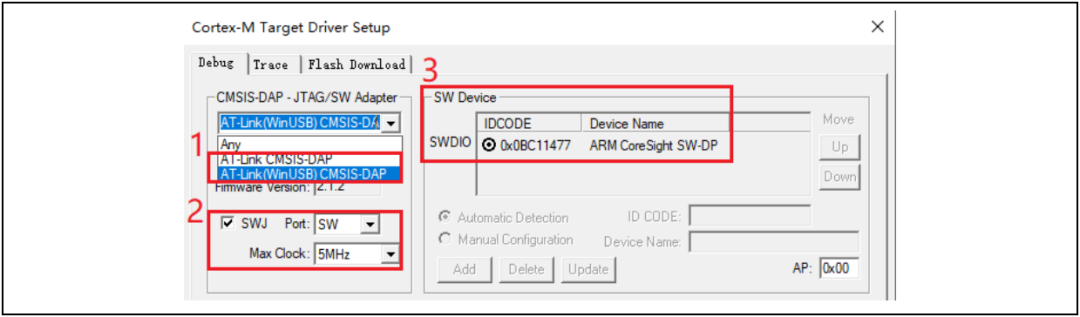

在Debug單擊Settings進入Cortex-M Target Driver Setup界面如下圖,1. 先選擇AT-Link(WinUSB)-CMSIS-DAP/AT-Link-CMSIS-DAP;注意:關于WinUSB,請參考《FAQ0136_如何使用AT-LINK的WinUSB功能提升下載速率》,該文檔可以從雅特力科技官方網站→技術與開發支持→FAQ→FAQ0136下載。2. Port選擇SW,再勾選SWJ;3. 確認已識別到ARM SW-DP調試模塊。
圖12. Keil Debug選項Settings設置

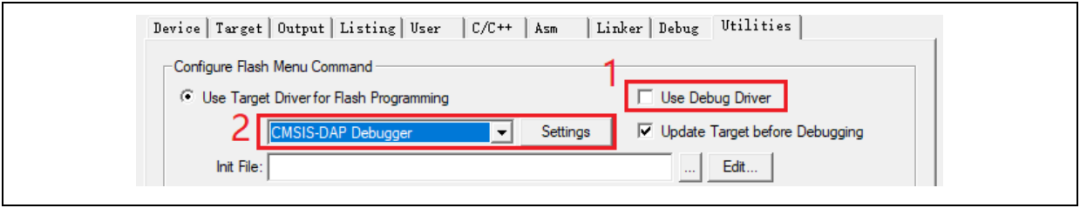

并且在Utilities里,先勾去下圖標示的選項框1,在選項框2下拉菜單選擇CMSIS-DAP Debugger, 然后再勾選選項框1(需要先取消再勾選)。
圖13. Keil Utilities選項

在IAR環境下使用AT-Link,選中工程,點擊Project,選擇Options,在Debugger里選擇CMSISDAP調試器,再在CMSIS DAP里選擇SWD。

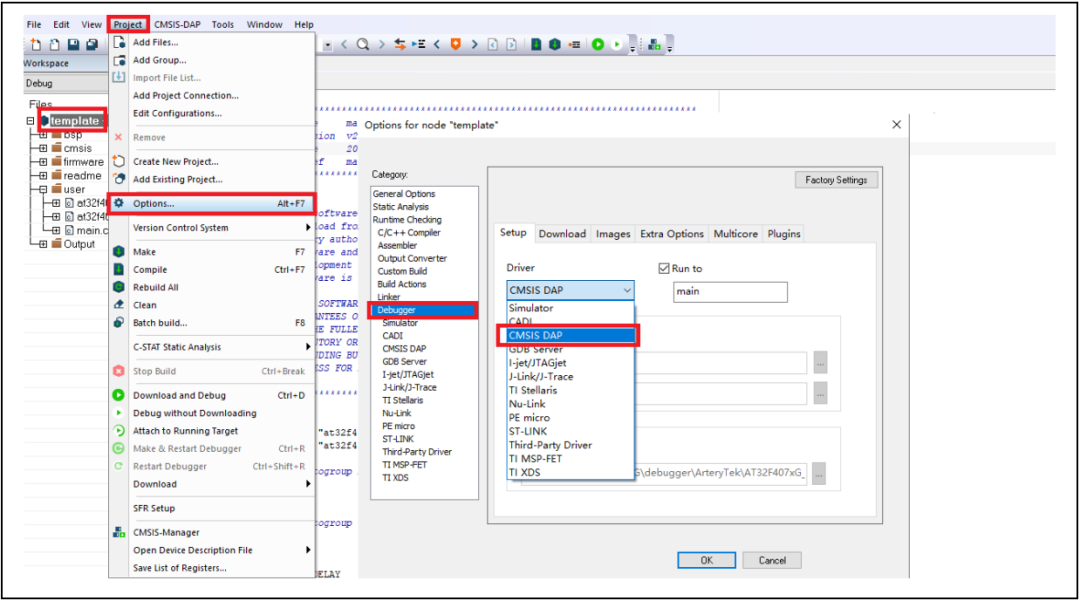

圖14. IAR Debug選項

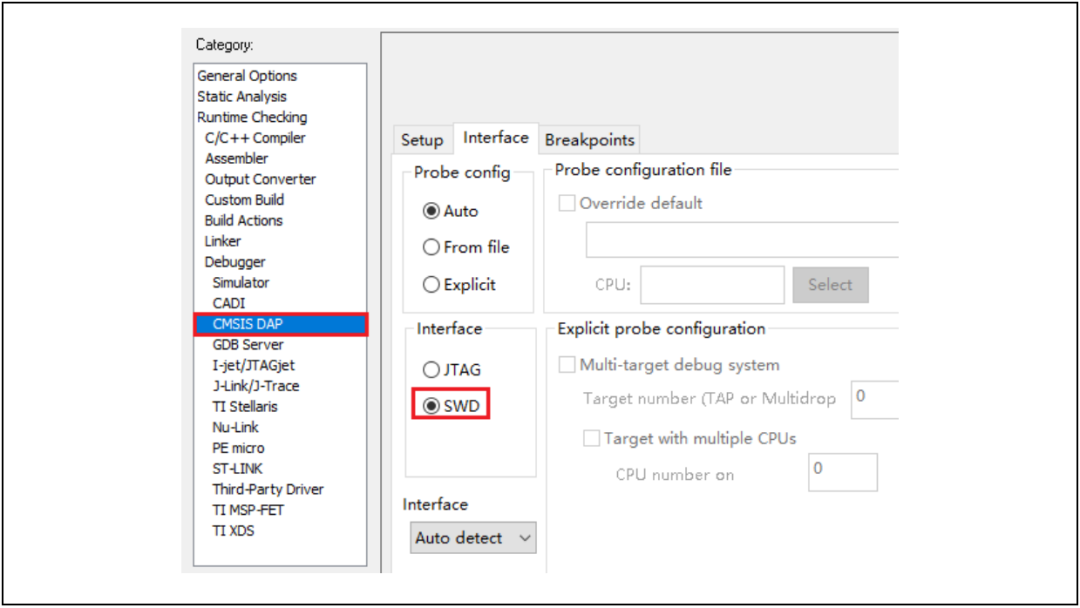

圖15. IAR CMSIS-DAP選項

注意:關于Flash算法文件、MCU型號切換、Jlink無法找到MCU等的詳細說明,請參考《AT32F402_405固件庫BSP&Pack應用指南》相關章節,此處不再贅述。存放路徑為雅特力科技官方網站→產品訊息→超值型MCU→AT32F4xx系列下載的BSP解壓后\AT32F402_405_Firmware_Library_Vx.x.x\document。四、快速替代AT32F415流程
- 請參考《MG0024_從AT32F415移植到AT32F402》,該文檔可從雅特力科技官方網站→產品訊息→超值型MCU→AT32F4xx系列獲取;
- 如果程序無法正常運行,請參考本文件其他章節,或聯絡代理及雅特力科技技術支持人員協助解決。
AT32F405芯片的增強功能配置

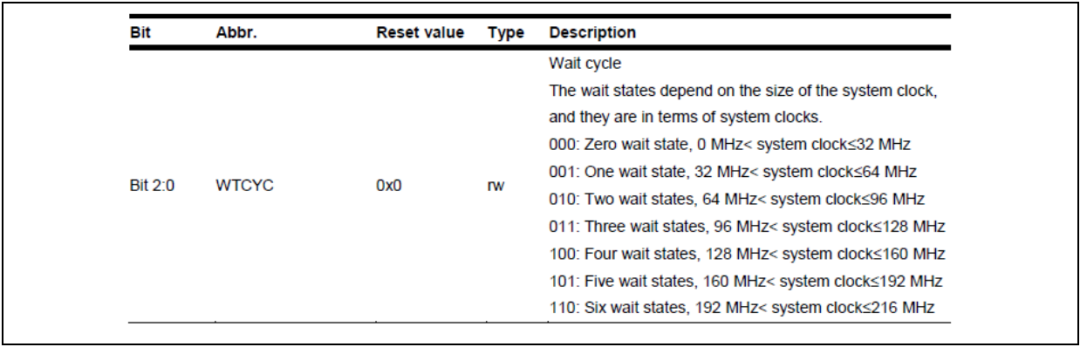

一、預取指令緩沖設置預取指令緩沖器可以使CPU更快地執行,CPU讀取一個字的同時下一個字已經在預取緩沖器中等候。預取指令控制器根據預取緩沖器中可用的空間決定是否訪問閃存,預取緩沖器中有至少一塊的空余空間時,預取控制器則啟動一次讀操作。對于不同的系統時鐘需要設置不同的時延,設置閃存性能選擇寄存器(FLASH_PSR)的bit2~0 (WTCYC)。圖16. 閃存性能選擇寄存器(FLASH_PSR)等待周期

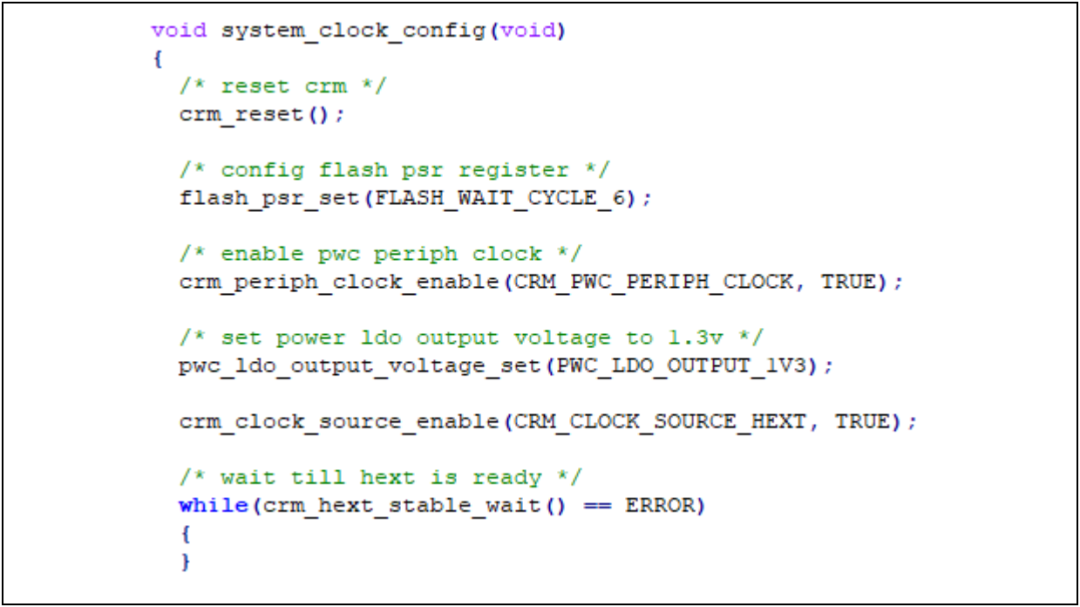

AT庫在系統時鐘配置函數system_clock_config()進行了相關設置,其他BSP請找到相同的位置做相應的設置。圖17. 系統時鐘配置函數system_clock_config

二、PLL時鐘設置PLL設定方式AT32F402/405內置的PLL最高可輸出216MHz時鐘,使用PLL時鐘配置寄存器(CRM_PLLCFG)可以配置多種PLL時鐘頻率,其對應的公式為:

使用AT BSP時PLL設定程序范例:(HEXT=12MHz, PLL=216MHz)
圖18. AT32F405輸出216MHz的時鐘配置

其中,入口參數CRM_PLL_SOURCE_HEXT代表選擇HEXT為外部時鐘源,72為PLL_NS值,1為PLL_MS值,CRM_PLL_FR_4(0x02,四分頻)為PLL_FR值。更多時鐘配置相關信息,請參考《AN0177_AT32F402_405_CRM_Start_Guide》。該應用筆記可從雅特力科技官方網站→技術與開發支持→AP Note→AN0177獲取,其中詳細介紹了AT32F402/405的時鐘源碼配置與修改,以及如何使用雅特力的時鐘配置工具(New Clock Configuration)來快速生成想要的時鐘代碼并應用到工程,該工具可從雅特力科技官方網站→產品訊息→超值型MCU→AT32F4xx系列獲取。
PLL自動滑順

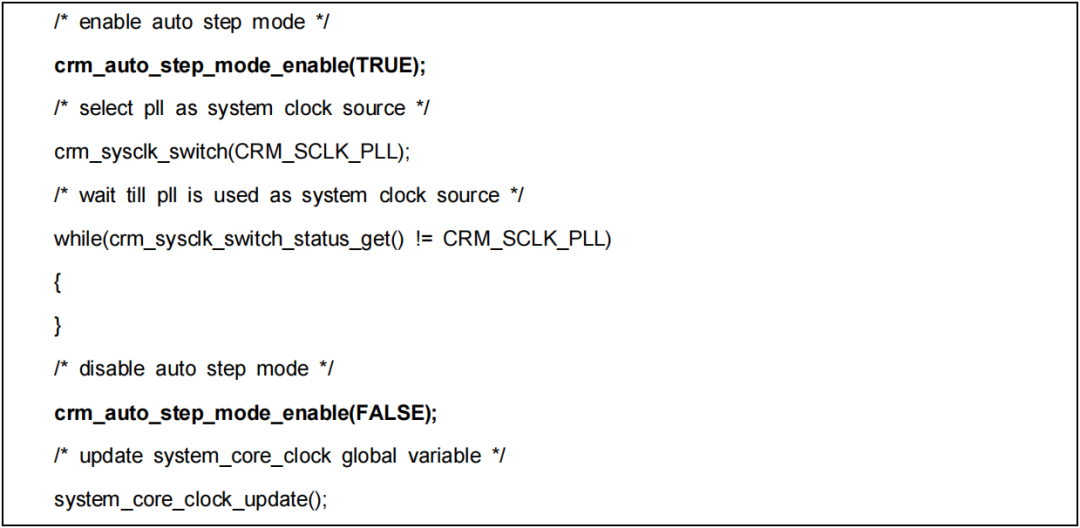

當AT32F402/405內置的PLL倍頻頻率>108MHz時,需要操作自動滑順頻率切換功能。使用AT32F402/405 BSP時PLL自動滑順頻率切換程序范例:
圖19. AT32程序PLL自動滑順頻率切換配置

注意:如果開啟了自動滑順頻率切換功能,在時鐘切換后必須關閉自動滑順頻率切換功能,開啟及關閉務必配對使用。
三、加密方式注意:AT32F402/405的BOOT1位于用戶系統數據區(0x1FFF F800),當使用ISP工具時,請確認nBOOT1=1(出廠默認值),使程序由系統啟動程序代碼區(而不是SRAM)啟動。
訪問保護
訪問保護即大家通常說的“加密”,作用于整個Flash存儲區域。一旦設置了Flash的訪問保護,內置的Flash存儲區只能通過程序的正常執行才能讀出,而不能通過JTAG或者SWD讀出,當使用ISP/ICP工具解除訪問保護時,芯片會對FLASH進行擦除操作。注意:一旦啟動高級訪問保護后,將不能被解除,并且禁止用戶以任何方式重新擦除以及寫入系統數據區??捎肐SP/ICP工具對IC進行訪問保護與解除訪問保護操作,如下:
- Artery ICP Programmer工具(BOOT0=0)

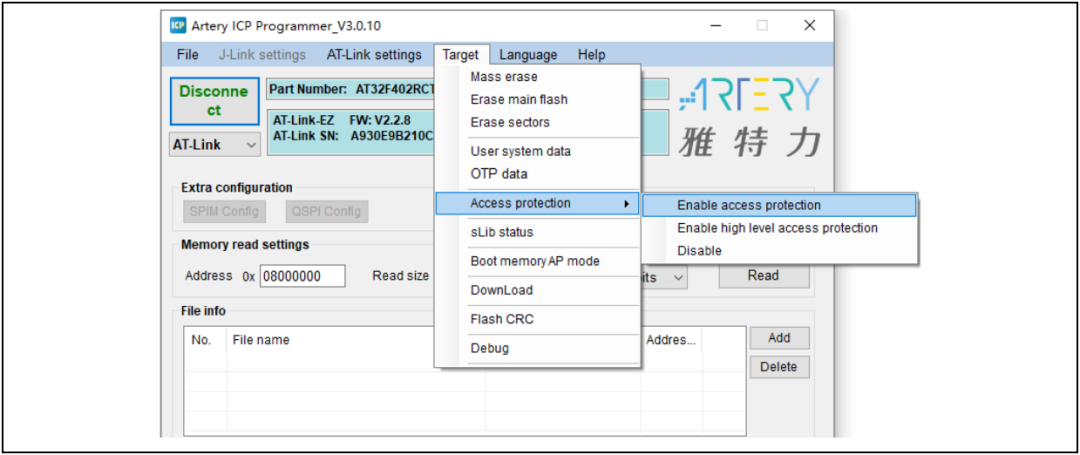

啟用訪問保護:設備操作--訪問保護--啟用訪問保護/高級訪問保護。解除訪問保護:設備操作--訪問保護--解除訪問保護。圖20. ISP工具啟用/解除訪問保護訪問保護

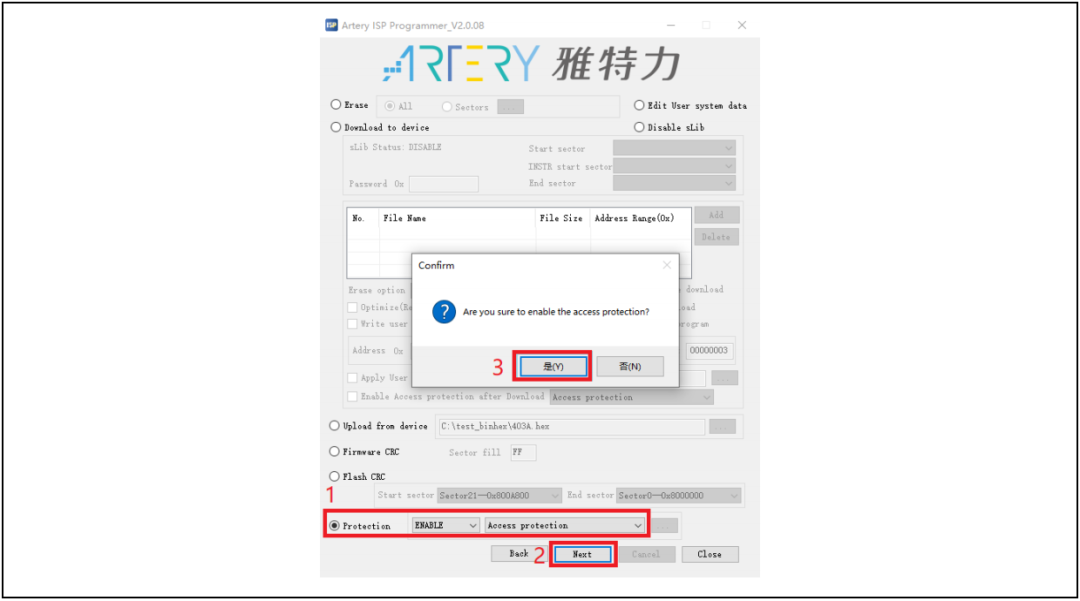

- Artery ISP Programmer工具(BOOT0=1)啟用訪問保護:一直點擊下一步,直到進入最后界面,選擇保護、啟用訪問保護/高級訪問保護--下一步--是,即可將程序加密。解除訪問保護:選擇保護、禁用訪問保護--下一步--是,即可將Flash解除加密。
- Artery ISP Multi-Port Programmer工具(BOOT0=1)啟用訪問保護:選擇保護、啟用訪問保護/高級訪問保護--開始,即可將程序加密。解除訪問保護:選擇保護、禁用訪問保護--開始,即可將Flash解除加密。

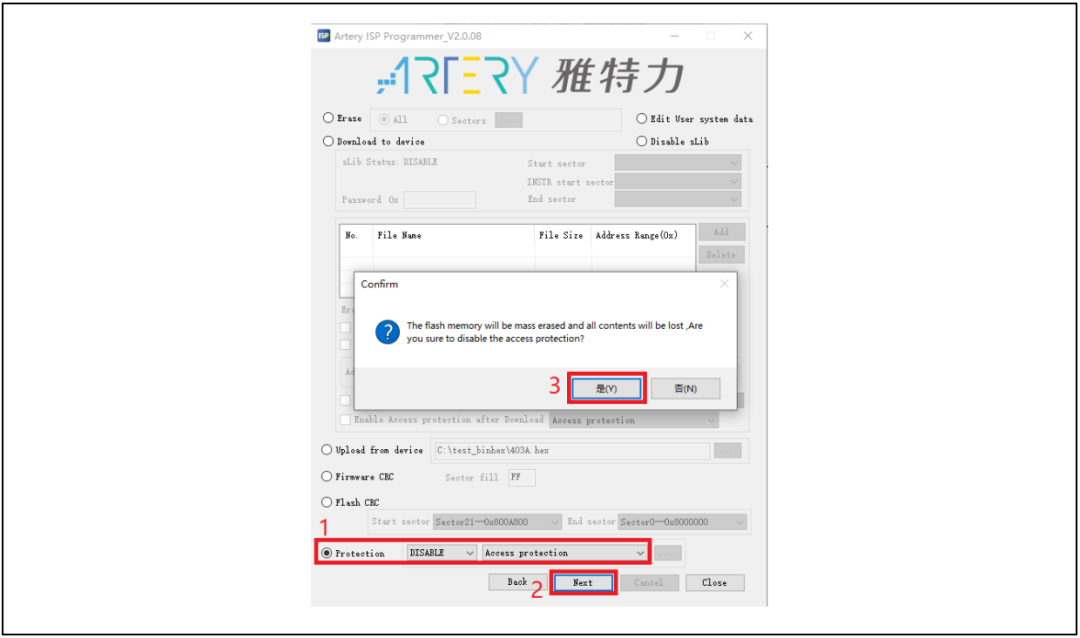

圖21. ISP工具啟用訪問保護圖22. ISP工具解除訪問保護

注意:設置了訪問保護不能通過擦除操作來解除訪問保護。
擦寫保護
寫保護作用于整個Flash存儲區域或者Flash存儲區域的某些頁。一旦設置了Flash的寫保護,內置的Flash存儲區就不能通過任何方式寫入??捎肐SP/ICP工具對IC進行擦寫保護與解除擦寫保護操作,如下:

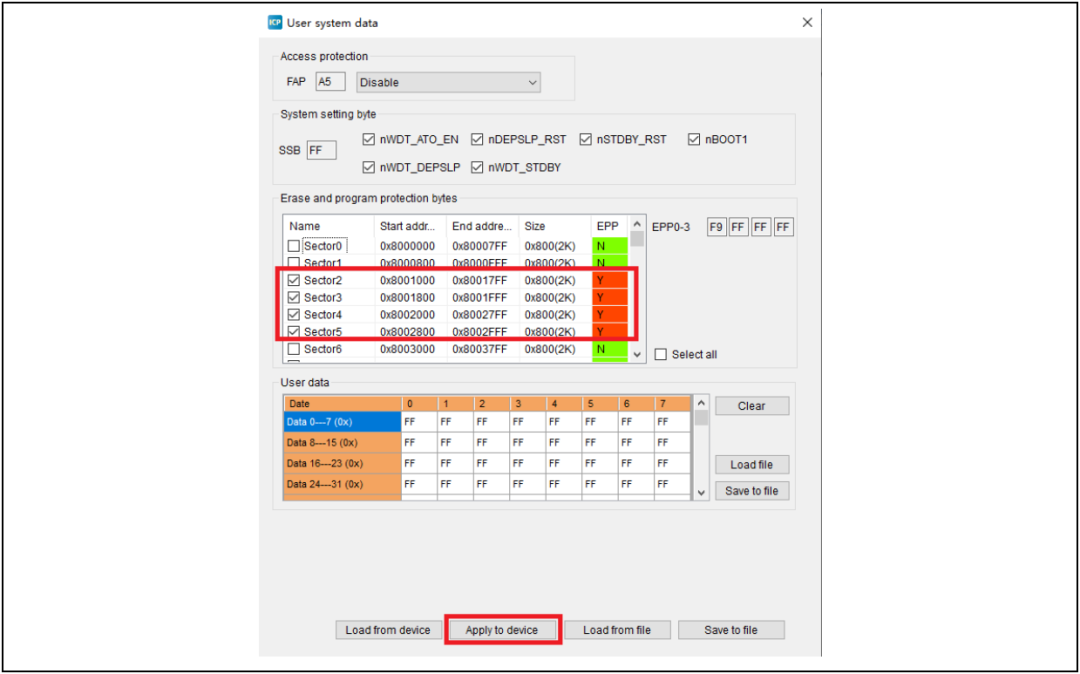

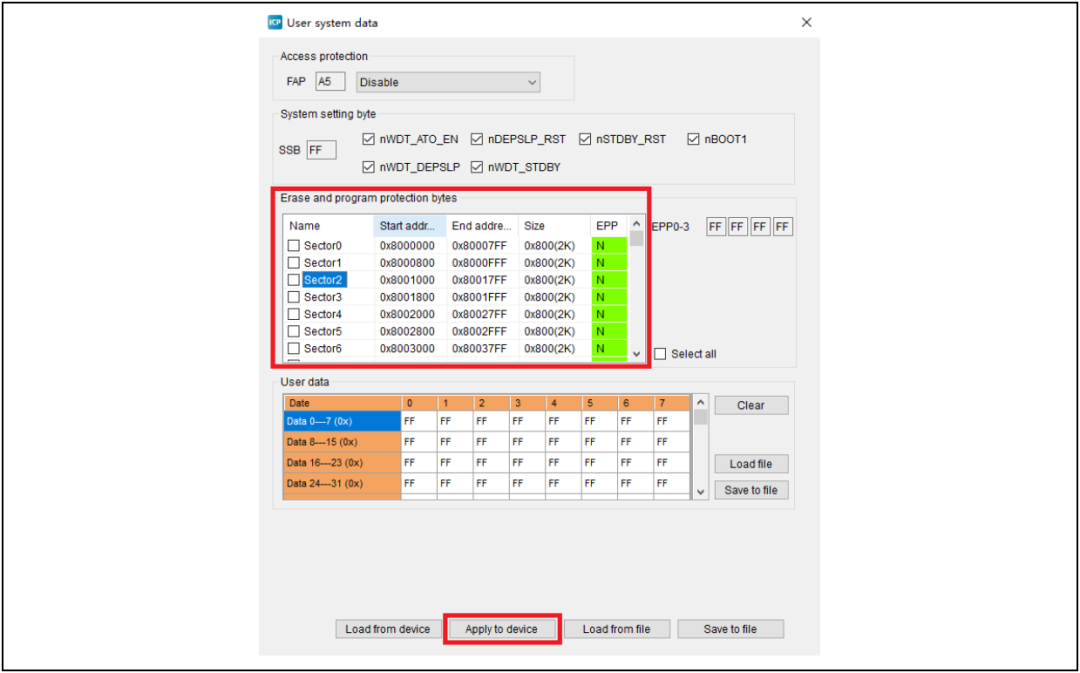

- ArteryICP Programmer工具(BOOT0=0)啟用擦寫保護:設備操作--用戶系統數據--勾選擦寫保護字節扇區--應用到設備。解除擦寫保護:設備操作--用戶系統數據--勾除擦寫保護字節扇區--應用到設備。
- Artery ISP Programmer工具(BOOT0=1)啟用擦寫保護:保護、啟用擦寫保護--下一步--是,即可啟用寫保護。解除擦寫保護:保護、禁用擦寫保護--下一步--是,即可解除寫保護。
- Artery ISP Multi-Port Programmer工具(BOOT0=1)啟用擦寫保護:保護、啟用擦寫保護--開始--是,即可啟用寫保護。解除擦寫保護:保護、禁用擦寫保護--開始--是,即可解除寫保護。
圖23. ICP工具啟用擦寫保護圖24. ICP工具解除擦寫保護
注意:設置了擦寫保護不能通過擦除操作來解除擦寫保護。
四、設定系統存儲器為擴展主存系統存儲器(System Memory)默認是作為BOOT模式存放原廠固化的啟動代碼。不過,在AT32F402/405系列產品上,添加了新功能,系統存儲器也可以選擇作為主存的擴展區(AP模式)用來存放用戶自定義代碼。注意:系統存儲區AP模式只能設置一次且不可逆,設置后原系統存儲器BOOT模式功能不可恢復。產品開發過程中使用Artery ICP Programmer將系統存儲器作為擴展主存使用方法:
- 連接AT-Link/J-Link仿真器到AT-START-F402板并上電。
- 開啟Artery ICP programmer,選擇用AT-Link/J-Link連接。

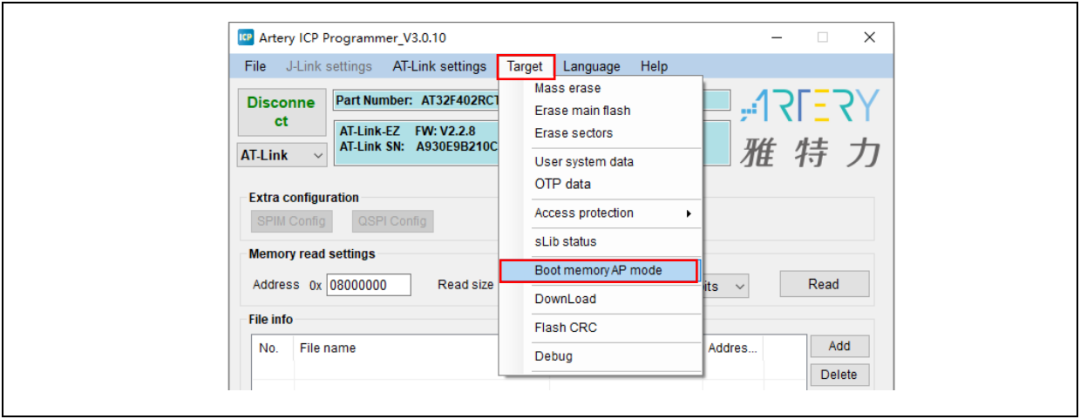

- 通過菜單欄:設備操作--系統存儲區AP模式--確定。
圖25. ICP工具設定系統存儲區AP模式圖26. 系統存儲區AP模式確認

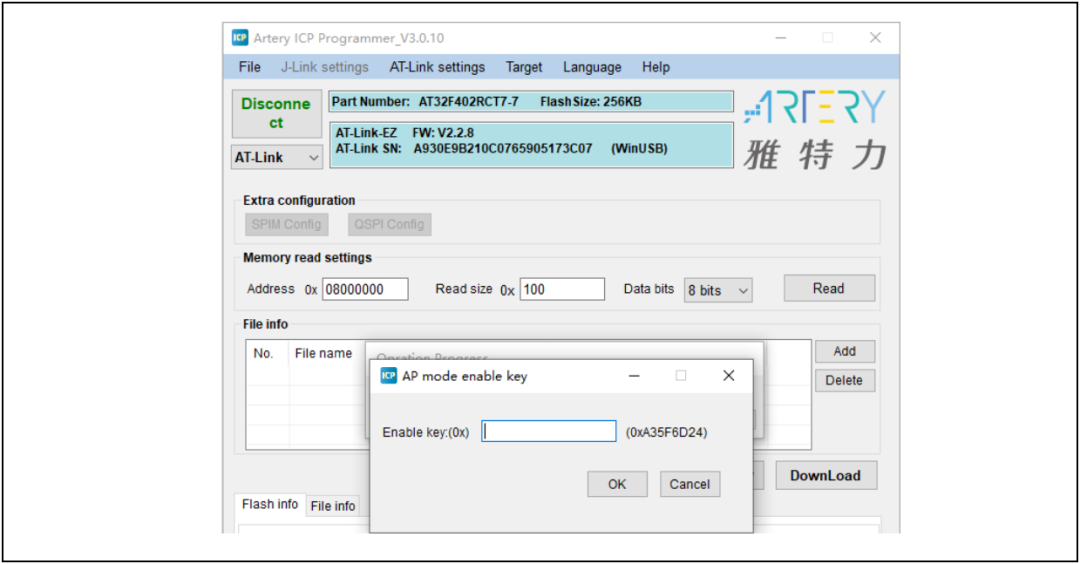

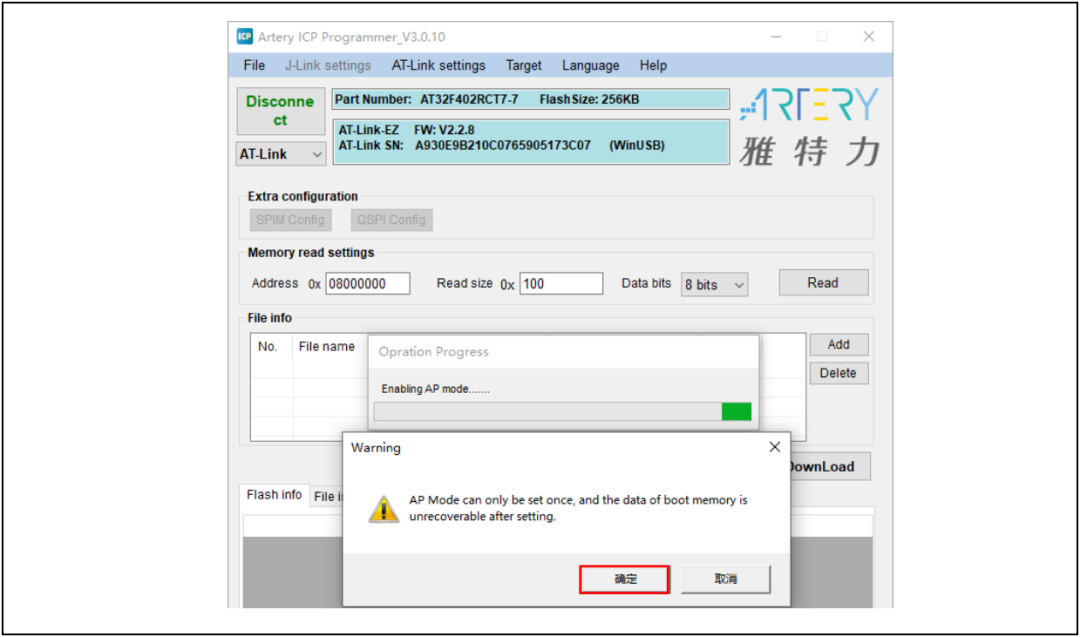

- 為防止誤操作,需按照提示手動輸入啟用秘鑰 0xA35F6D24,操作后“存儲器信息”表格中會有成功或失敗的提示信息。
圖27. ICP工具設定系統存儲區AP模式確認界面量產生產過程中使用Artery ICP Programmer將系統存儲器作為擴展主存使用方法:
- 連接AT-Link仿真器到AT-START-F402板并上電。
注意:板載的AT-Link EZ版本不支持離線燒錄,只能選擇非EZ版本的AT-Link。
- 開啟Artery ICP programmer,選擇用AT-Link做連接。
- 通過菜單欄:AT-Link設置--離線項目配置。

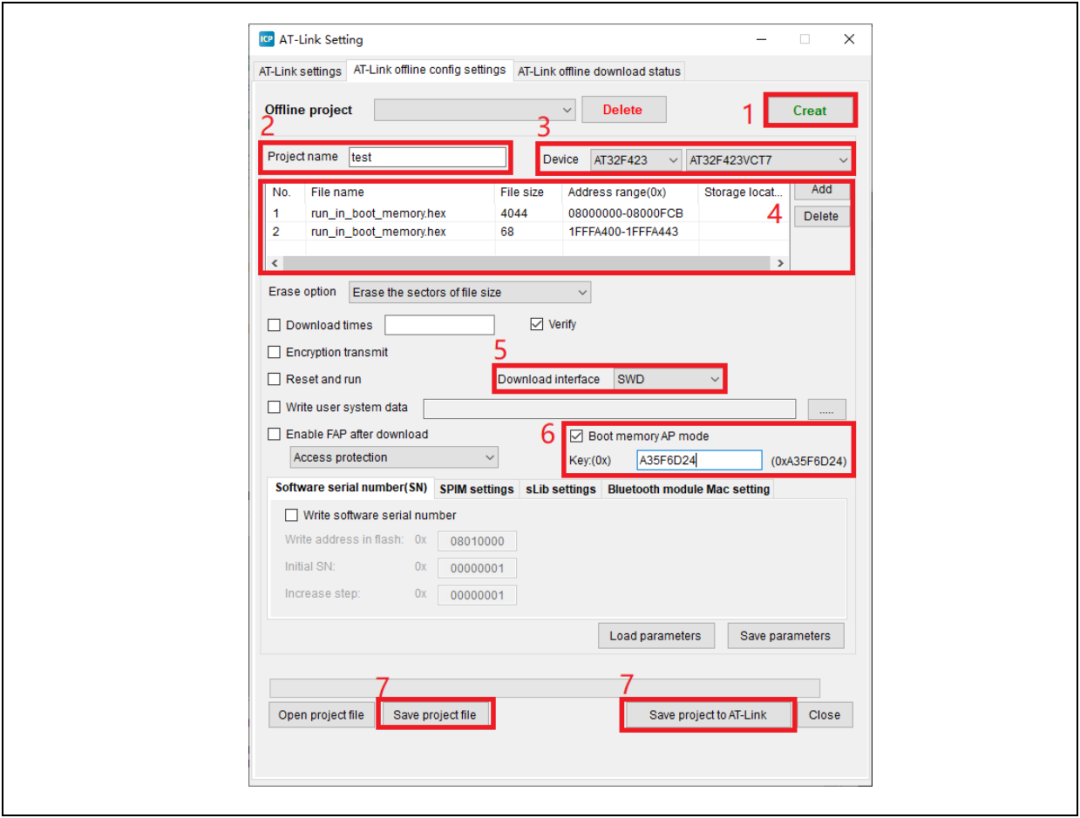

- 生成離線項目的步驟:1. 新建項目2. 輸入項目名稱3. 選擇MCU型號(圖示以AT32F423型號示例,AT32F402/405操作方法一樣)4. 添加.hex文件5. 下載接口選擇SWD6. 勾選系統存儲區AP模式并輸入秘鑰7. 保存項目到AT-Link或保存項目文件
其他選擇根據實際需要進行設置。圖28. ICP工具離線燒錄系統存儲區AP模式

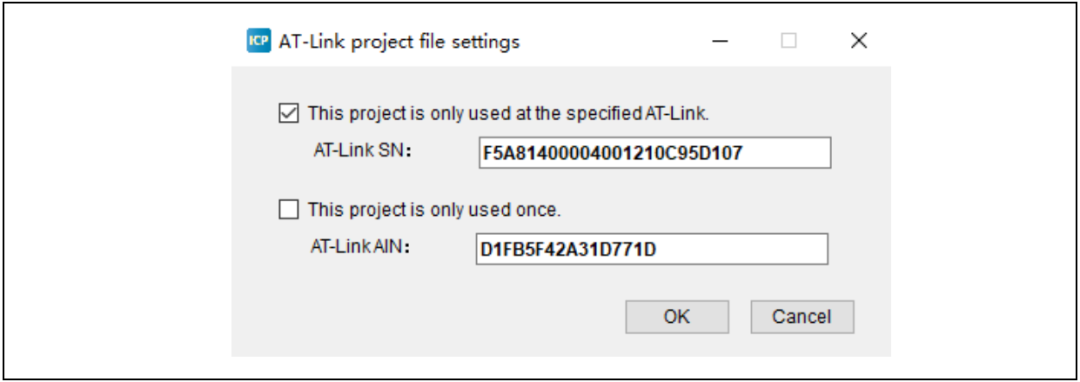

- 若上述步驟7選擇的是保存項目文件,將會把項目保存為.atcp格式的文件,方便加載到其他AT-Link中使用。在操作過程中會彈出如下圖的窗口。如果選擇此項目僅允許在指定AT-Link使用,此項目文件與AT-Link綁定,只能在綁定的AT-Link使用,需設定綁定的AT-Link序列號;如果選擇此項目僅允許使用一次,此項目文件在同一個AT-Link只能使用一次。
圖29. ICP工具離線燒錄項目文件設置

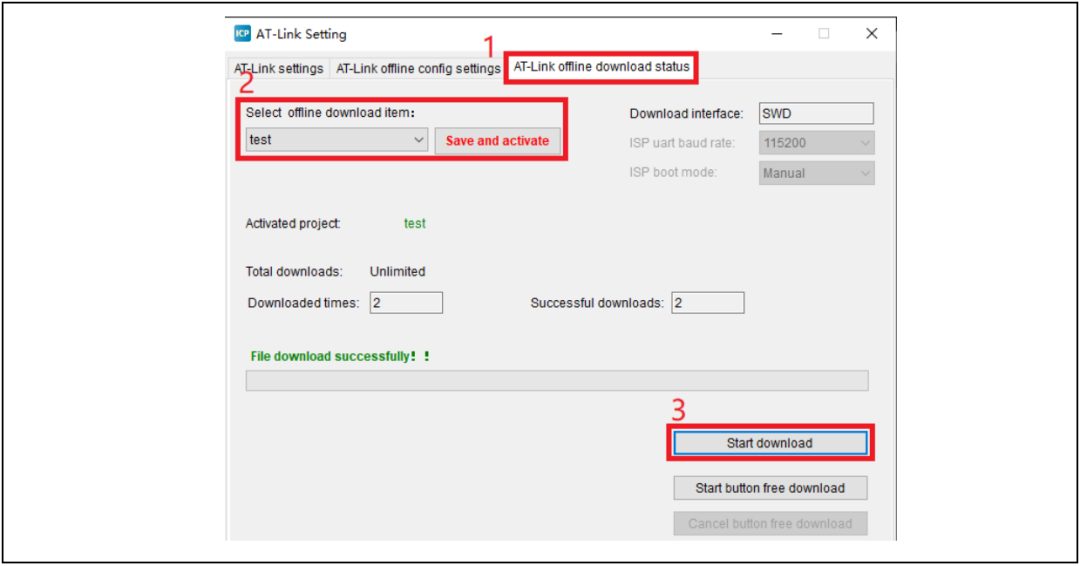

- 若上述步驟7保存項目到AT-Link成功,在離線下載狀態監控窗口里,選擇離線下載項目名稱--保存并激活,就可以開始燒錄了。
圖30. ICP工具離線下載狀態監控
- 關于系統存儲器擴展的更多信息請參考《AN0066_config_boot_memory_as_extension_of_main_memory(AP_mode)》,該應用筆記可從雅特力科技官方網站→技術與開發支持→AP Note→AN0066獲取。
- 在系統存儲器運行用戶程序的Demo請參考BSP,存放路徑為雅特力科技官方網站→產品訊息→超值型MCU→AT32F4xx系列下載的BSP解壓后AT32F402_405_Firmware_Library_V2.x.x\utilities\at32f402_405_boot_memory_ap_demo。
五、在程序中區分AT32與其他IC方法

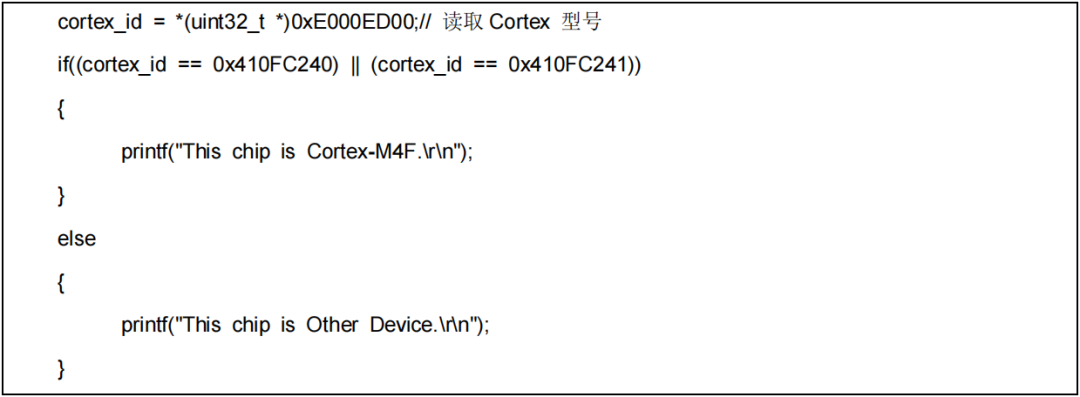

- 讀取Cortex-M系列CPU ID號區分,此方式可以區分出M0,M0+,M1,M3,M4內核
圖31. 讀取Cortex型號

- 讀取UID,PID方式區分
圖32. 讀取UID,PID

說明:在AT32F4xx微控制器內部有多個ID編碼,將獲取到的ID信息組裝成一個64bit的數據,就可以區分出MCU是哪一種型號。更多信息請參考各型號技術手冊RM的調試(DEBUG)章節以及《AN0016_Recognize_AT32_MCU》,該應用筆記可從雅特力科技官方網站→技術與開發支持→AP Note→AN0016獲取。
下載編譯過程常見問題
程序啟動進入Hard Fault Handler
- 訪問數據越界。找到程序中訪問越界的問題點,并修改它到正常數據區域內。
- 程序使用SRAM超過MCU SRAM空間大小。
- 系統時鐘設置超出規格。
Keil項目內Jlink無法找到IC
- 請參考《FAQ0008_Keil項目內Jlink無法找到IC問題》,該文檔可以從雅特力科技官方網站→技術與開發支持→FAQ→FAQ0008下載。
- 請參考《FAQ0132_JLink手動添加Artery MCU》,該文檔及其附件可以從雅特力科技官方網站→技術與開發支持→FAQ→FAQ0132下載。
程序下載過程出問題

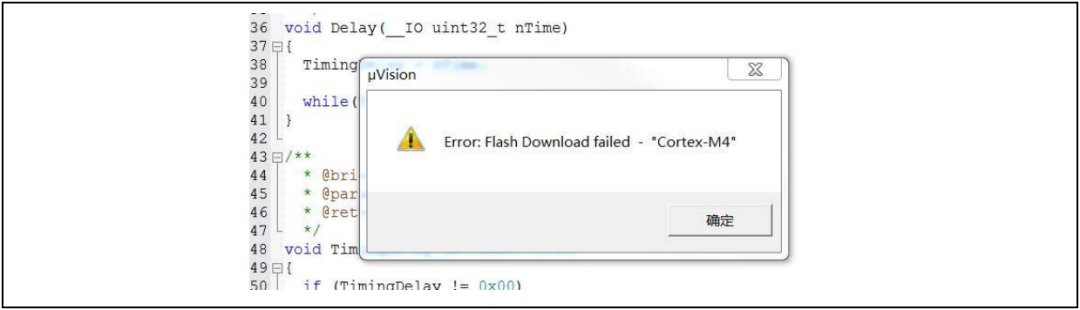

一、顯示Error: Flash Download failed–“Cortex-M4”問題在KEIL仿真或下載時彈出:圖33. 下載出現Flash Download failed–“Cortex-M4”

出現彈窗的原因可能是以下幾種:
- 開啟了訪問保護,先取消MCU訪問保護再下載。
- 選錯了或者沒有選擇加載Flash文件算法,在Flash Download處選擇添加正確的Flash文件算法。
- BOOT0選擇錯誤,BOOT0管腳電平須設置為0,使MCU從主閃存存儲器啟動。
- J-Link驅動版本太低,建議6.20C以上版本。
- 在程序中將JTAG/SWD PIN disable,解決方法參考“2.3.5 AT32恢復下載”。
二、顯示No Debug Unit Device found問題
- 下載端口被占用,比如ICP正在連接目標設備。
- JTAG/SWD連線錯誤,或沒有連接。
三、顯示RDDI-DAP Error問題
- 編譯器優化等級過高,如Keil AC6編譯器的默認優化等級-Oz,需要改為-O0/-O1。
- 在程序中將JTAG/SWD PIN disable,解決方法參考“2.3.5 AT32恢復下載”。
四、ISP串口下載時卡死問題使用ISP串口下載時,偶爾會卡死,卡死之后電腦無法釋放串口。建議處理方式:
- 檢查電源是否穩定。
- 更換質量更好的USB轉串口工具,如CH340芯片等。
五、AT32恢復下載在使用AT32F402/AT32F405時,用戶可能在以下操作后無法再次下載程序:
- 在程序中將JTAG/SWD PIN disable后,無法下載程序并且找不到JTAG/SWD device;
- 進入Standby mode等低功耗模式后,無法下載程序并且找不到JTAG/SWD device。

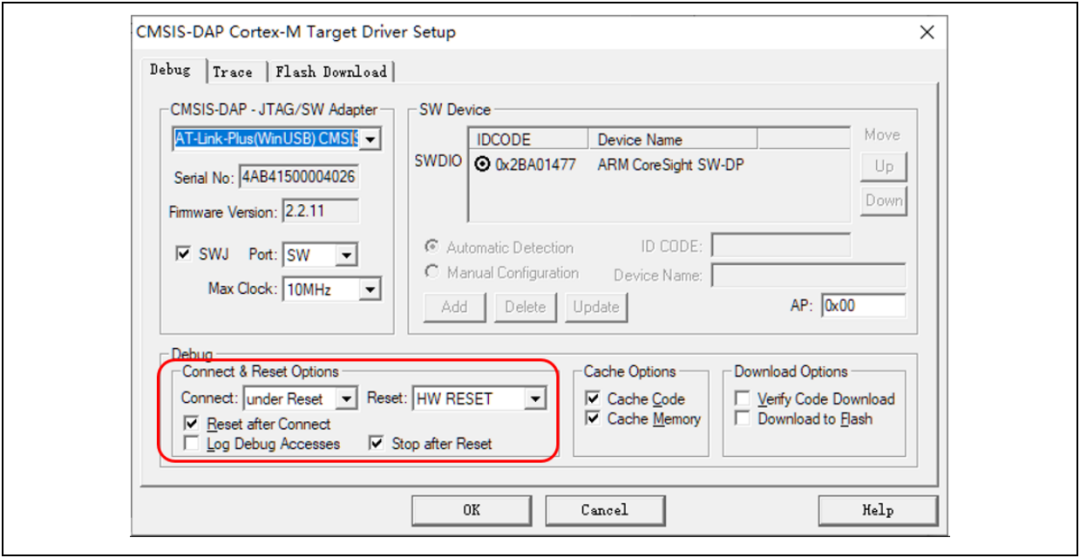

解決該問題的原理是在程序還沒有運行時使芯片HALT住,介紹幾種方式如何解決該問題。1. 更改芯片BOOT模式,改為啟動程序存儲器啟動或者sram啟動,然后通過復位腳復位芯片,此時就可以擦除程序恢復下載。2. 使用ICP軟件工具搭配AT-Link調試器,連接AT-Link RST pin到芯片的復位腳,ICP界面上直接點擊連接即可正常連接,連接后擦除芯片內程序即可恢復。3. 使用Keil軟件搭配AT-Link調試器,連接AT-Link RST pin到芯片的復位腳,在Keil的debug界面修改為下圖中紅框內的選項,就可以擦除程序恢復下載。圖34. debug界面修改

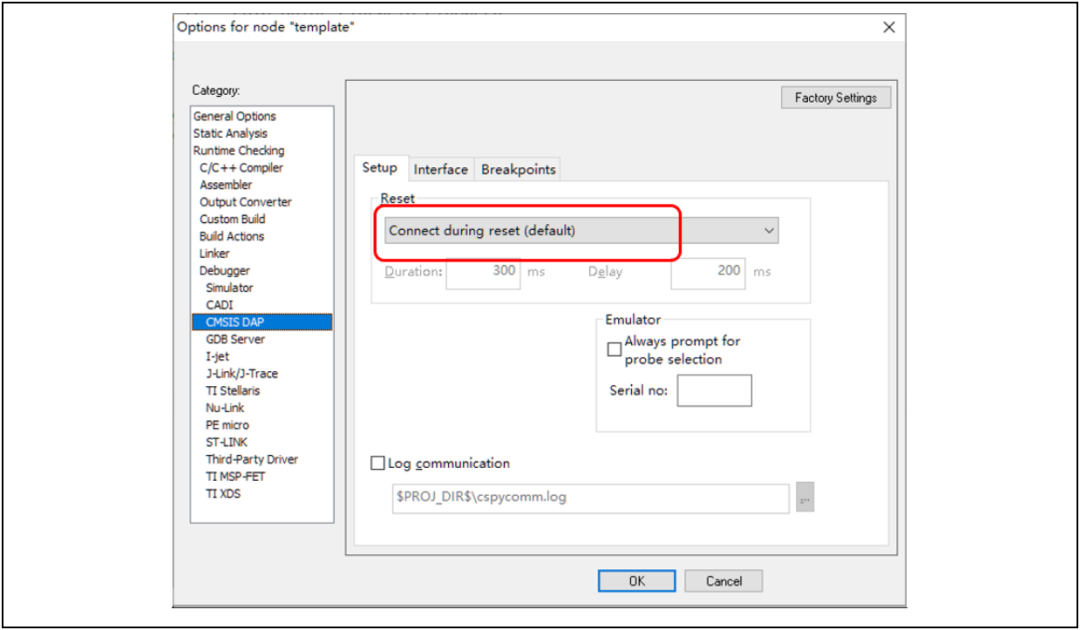

4.使用IAR軟件搭配AT-Link調試器,連接AT-Link RST pin到芯片的復位腳,在IAR的CMSIS DAP界面修改為下圖中紅框內的選項,就可以擦除程序恢復下載圖35. CMSIS DAP界面修改
安全庫區sLib(Security Library)
概述
目前越來越多的微控器(MCU)應用需要使用到復雜的算法及中間件解決方案(middleware solution),因此,如何保護軟件方案商開發出來的核心算法等知識產權代碼(IP-Code),便成為微控制器應用中一項很重要的課題。因為這一重要的需求,AT32F402/405系列提供了安全庫區(SLIB)的功能,以防止重要的IP-Code被終端用戶的程序做修改或讀取,進而達到保護的目的。
應用原理
- 設定以密碼保護主閃存中指定范圍的程序區(即安全庫區),軟件方案商可將核心算法存放到此區域,以達到保護的功能,其余空白程序區可以提供給終端商客戶進行二次開發。
- 安全庫區劃分為唯讀區(SLIB_READ_ONLY)及指令區(SLIB_INSTRUCTION),并可選擇部分或是整個安全庫區存放唯讀區或者指令區。
- 唯讀安全庫區(SLIB_READ_ONLY)的數據能透過I-Code和D-Code總線讀取,不能寫入。
- 指令安全庫區(SLIB_INSTRUCTION)內的程序代碼僅能被MCU透過I-Code總線抓取指令(僅能被執行),不能透過D-Code總線以讀取數據的方式讀取(包含ISP/ICP/調試模式以及從內部RAM啟動的程序),以讀取數據的方式去訪問SLIB_INSTRUCTION時,讀到的數值全都是0xFF。
- 安全庫區的程序代碼及數據,除非輸入正確的密碼,否則無法被擦除。在密碼不正確時,對安全庫區執行寫入或擦除,將會在FLASH_STS寄存器的EPPERR位置"1"提出警告。
- 終端用戶執行主閃存的整片擦除時,安全庫區的程序代碼及數據不會被擦除。
- 當安全庫區的保護功能被啟動后,可以透過在SLIB_PWD_CLR寄存器寫入先前設置的密碼來解除保護功能。解除安全庫區的保護時,芯片將會執行主閃存的整片擦除(包含安全庫區的內容)。因此即使軟件方案商設置的密碼被泄漏,也不會有程序代碼外泄的疑慮。
操作安全庫區
詳細操作請參考《AN0183_AT32F402_405_Security_Library_Application_Note》,該應用筆記可從雅特力科技官方網站→技術與開發支持→AP Note→AN0183獲取。
-
