安科瑞直流表：全場景解決方案，準確測量

01

市場規模與增長動力

全球直流表市場預測：

2025年市場規模14億美元，CAGR超15%。

驅動因素：充電樁、光伏/儲能、基站、直流配電

市場增長引擎分析：

充電樁隨新能源車迅猛增長，光伏儲能受政策惠澤，5G基站增速顯著。

02

場景痛點與需求拆解

1.充電樁：價優證全，性能好

2.光伏儲能系統：大型儲能電站1500V高壓監測，配備霍爾傳感器實現安全可靠準確測量

3.基站：要求體積小，且具備抗電磁干擾能力

4.直流配電：需兼容48V~1000V電壓，支持門板安裝，多協議通信確保兼容性

03

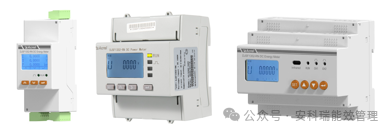

產品矩陣與場景適配

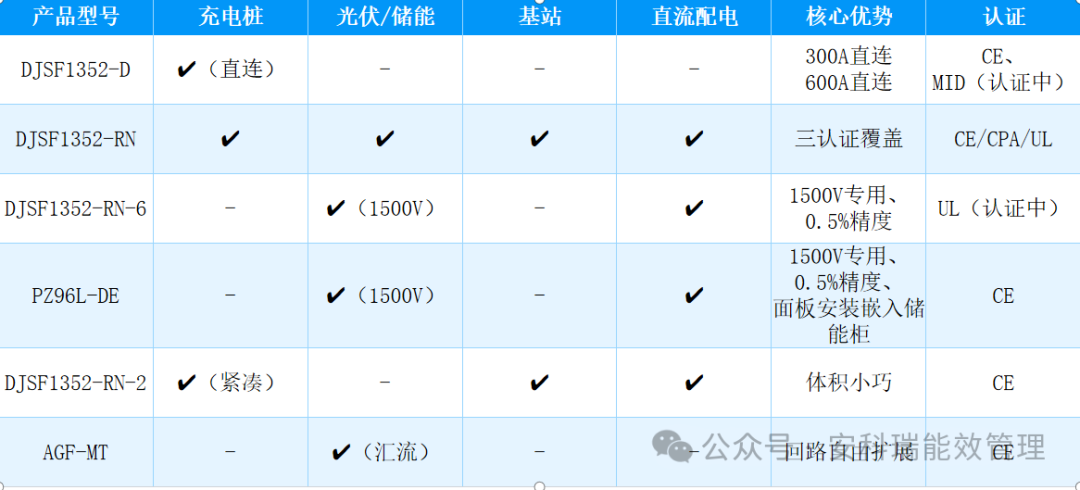

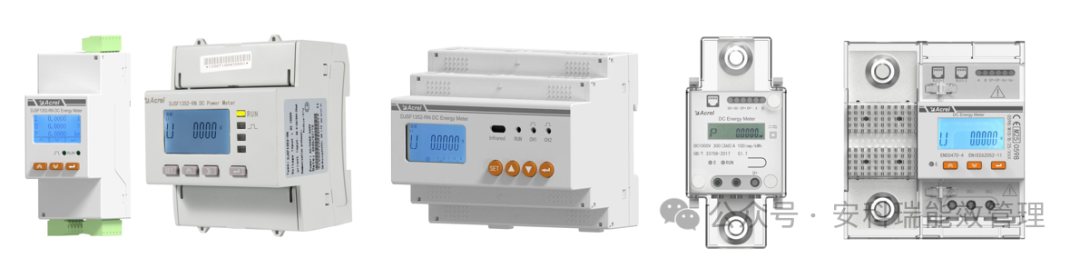

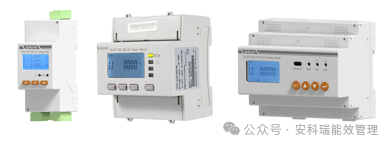

產品-場景適配矩陣（技術規格導向）

04

產品技術解析

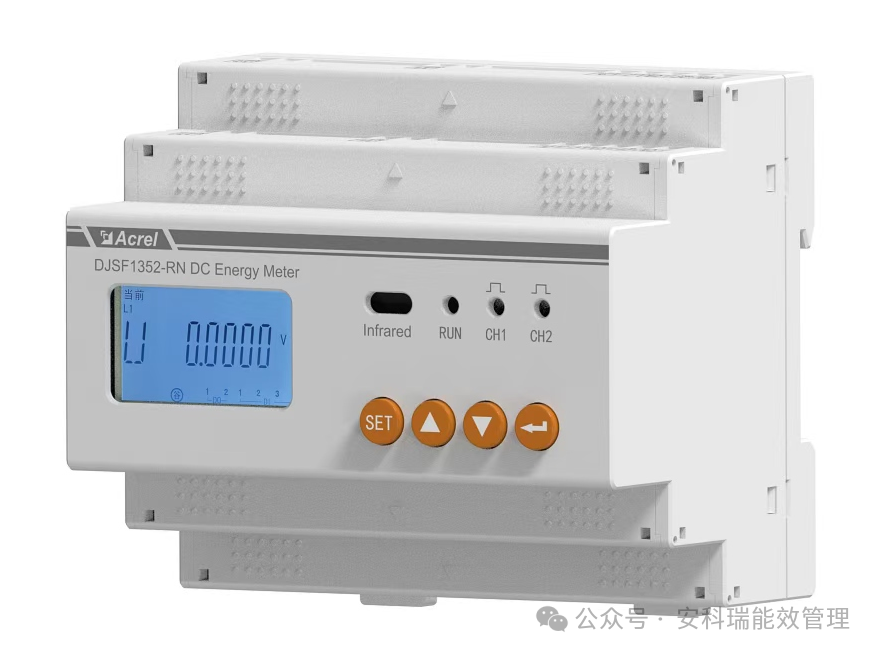

1.全能產品

①產品型號

DJSF1352-RN，支持雙路直流輸入，電壓、電流可調，帶±12V 電壓輸出用于霍爾傳感器供電

②認證齊全

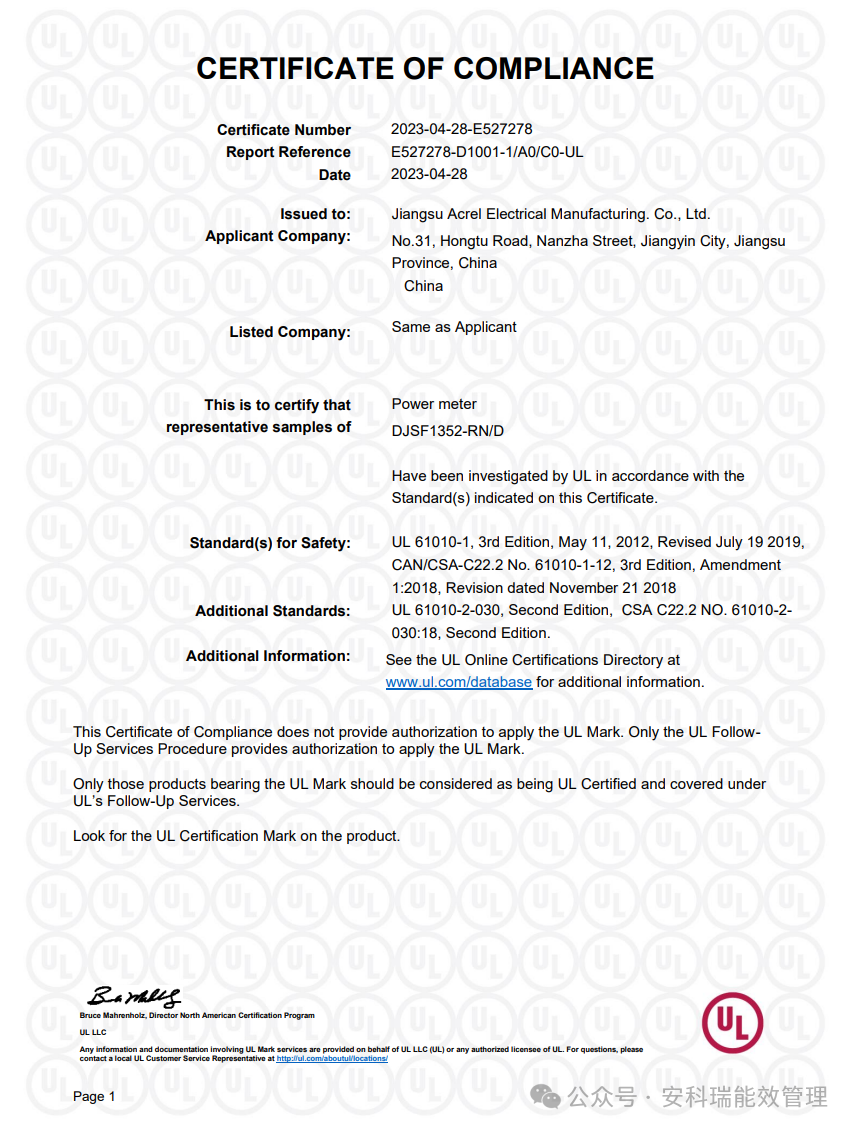

CPA、CE、UL

③通信兼容性

內置Modbus-RTU/DLT645-07/DLT698協議，滿足多場景通信需求

④應用場景

適用于充電樁、儲能系統、基站、直流配電等多種場景，實現無縫集成

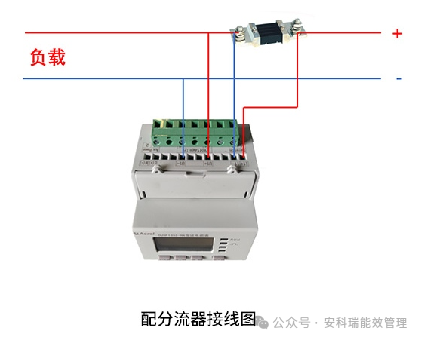

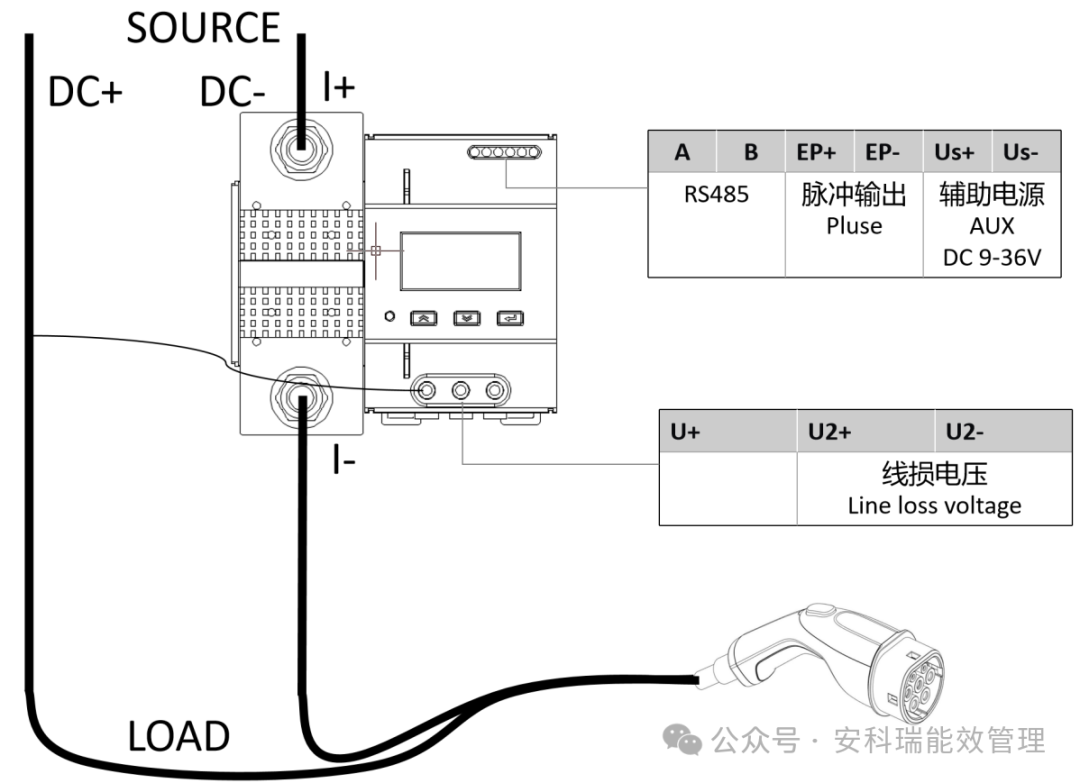

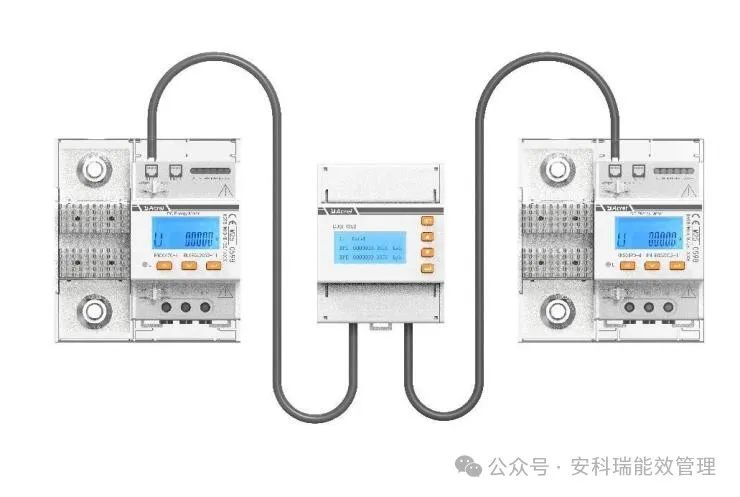

分流器精度高，充電樁使用分流器接入：

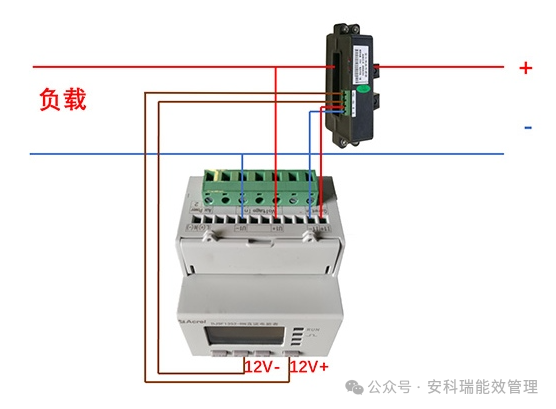

霍爾電氣隔離，更加安全可靠：

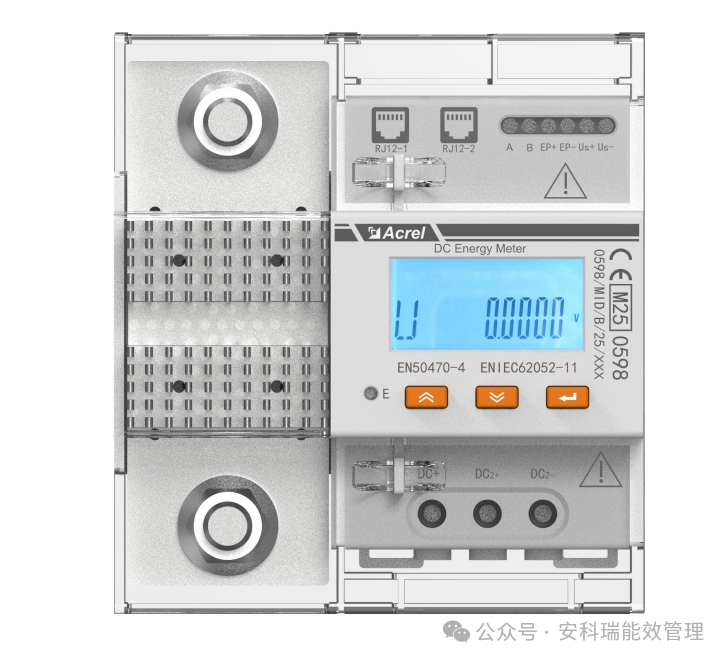

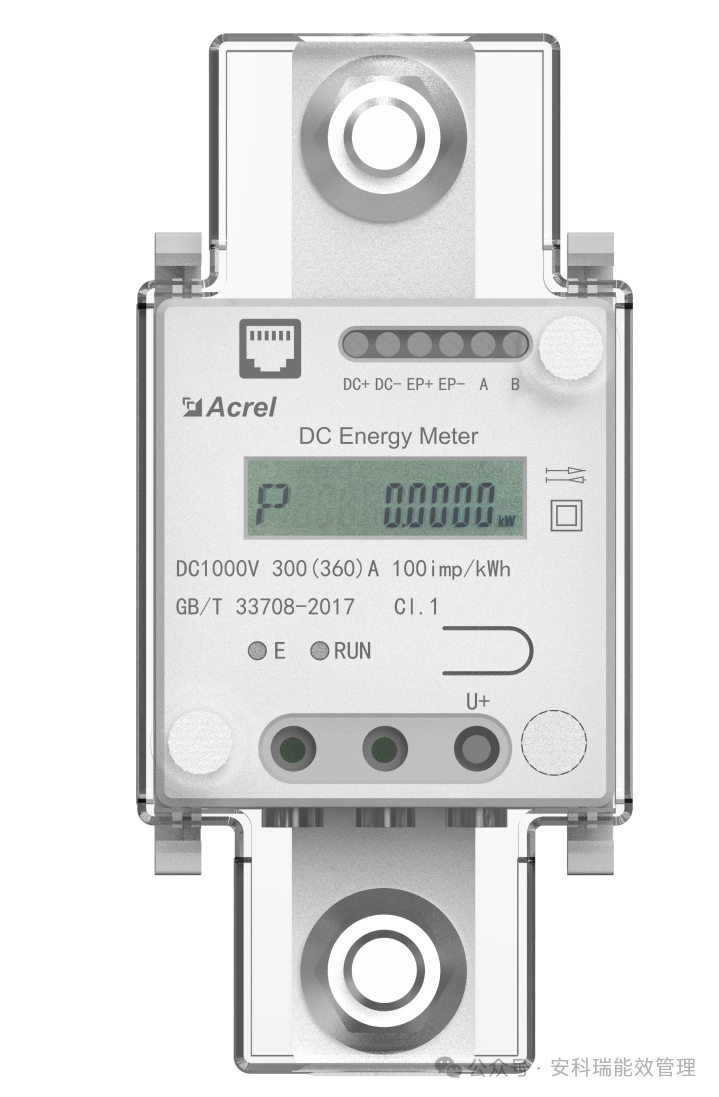

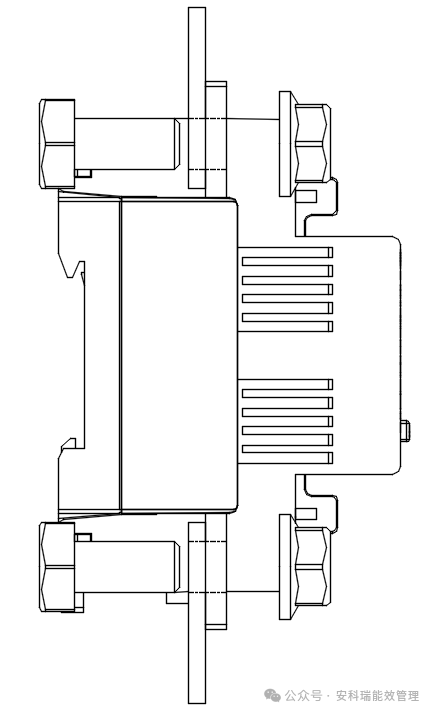

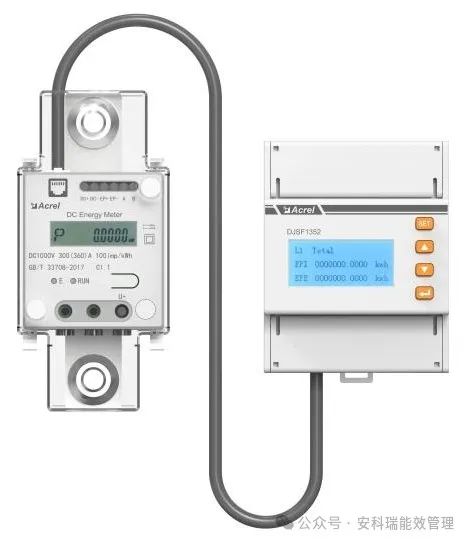

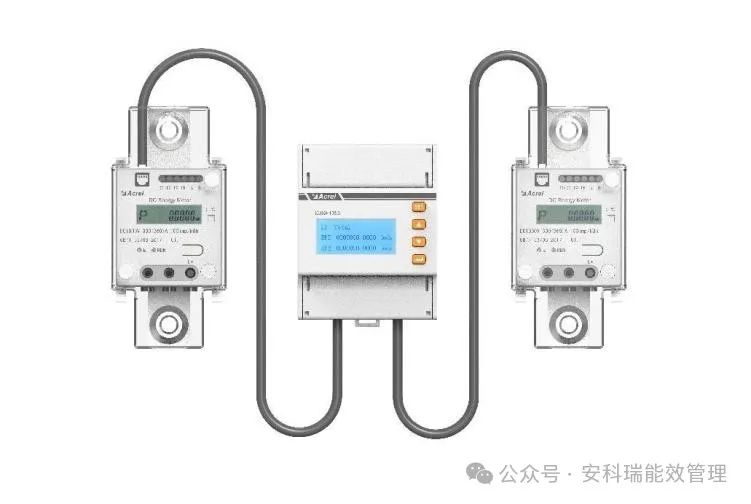

2.大電流直連產品

①產品型號

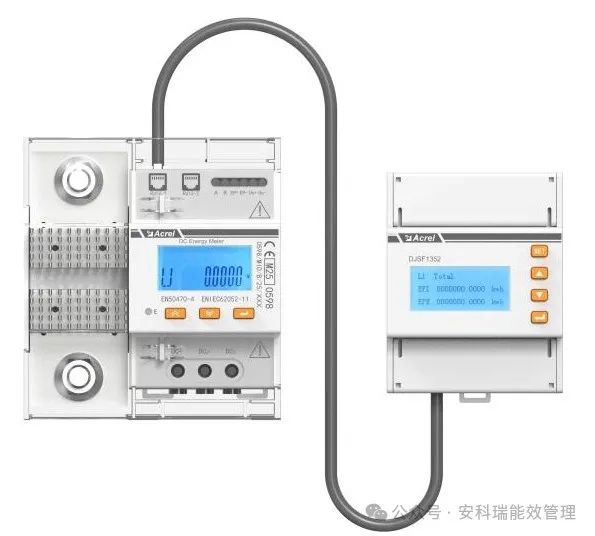

DJSF1352-D，包含300A、600A兩種規格

②溫度適應性

設計耐溫-40℃~+70℃

③通信兼容性

內置Modbus-RTU/DLT645-07/DLT698協議

④應用場景

適用于直流充電樁

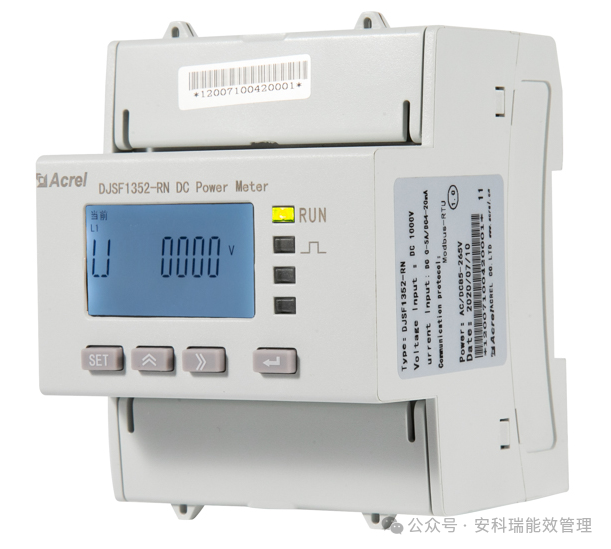

3.高壓儲能產品

①產品型號

DJSF1352-RN-6，支持雙路直流輸入，電壓、電流可調，帶±12V 電壓輸出用于霍爾傳感器供電

②通信兼容性

內置Modbus-RTU/DLT645-07/DLT698協議，滿足多場景通信需求

③功能豐富

可選配模擬量輸出、支持無線模塊擴展

④應用場景

適用于1500V儲能系統、光伏系統

面板式集成方案

4.面板式集成方案

①產品型號

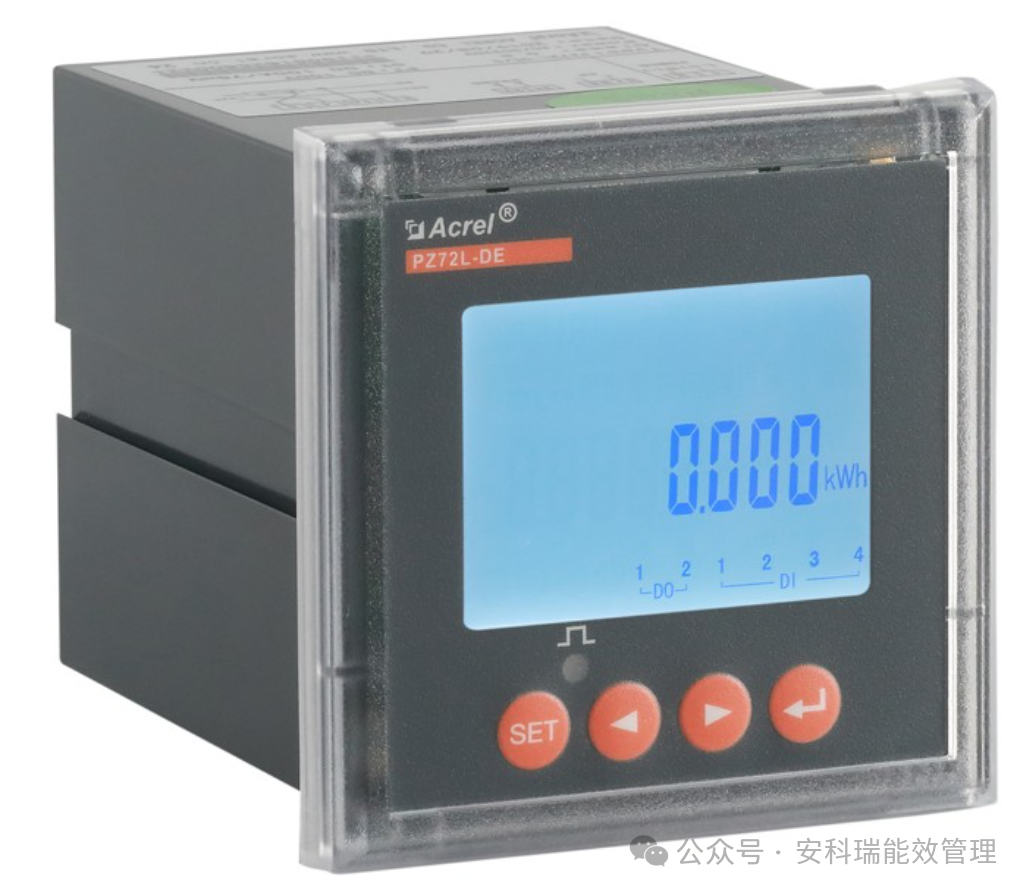

PZ72L-DE，可選配±12V 電壓輸出用于霍爾傳感器供電

②通信兼容性

內置Modbus-RTU/DLT645-07/DLT698協議，滿足多場景通信需求

③安裝方式

面板安裝

④應用場景

適用于1000V儲能系統、光伏系統、直流配電系統

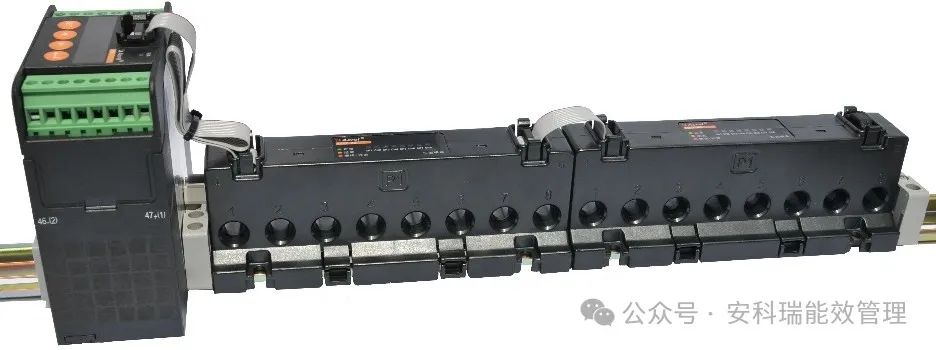

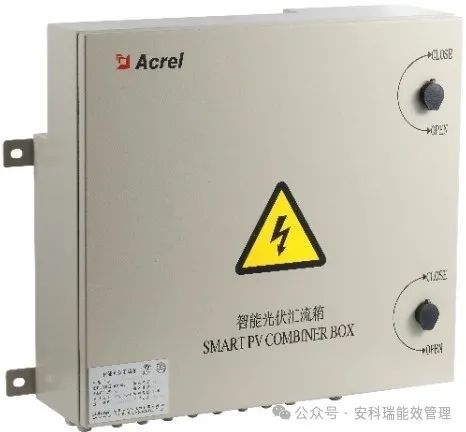

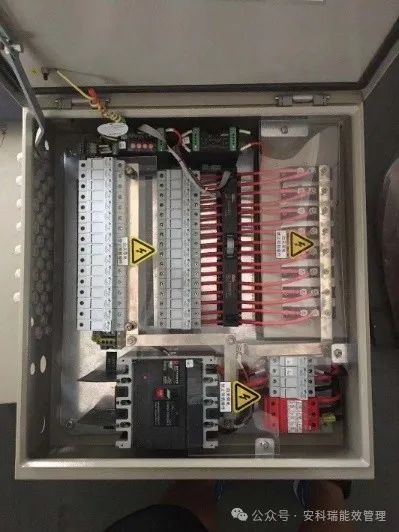

光伏匯流監測

①產品型號

AGF-MT

②安全性

一次電流采用穿孔方式接入，不超過20A，穿孔方式接入，安裝方便，安全性高

③便利性

減少光電池陣列接入到逆變器的連線

優化系統結構

④應用場景

適用于1500V集中式光伏

05

配套傳感器

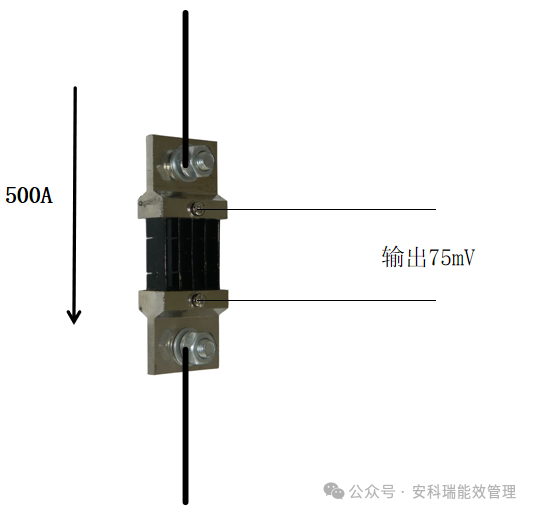

分流器

優點：

1.簡單性和成本效益：分流器是基于簡單的電阻原理，因此它們通常比較便宜且易于實現。

2.高精度：在理想條件下，分流器可以提供非常準確的電流測量。

3.直接測量：分流器直接測量通過電阻的電流，因此對測量電流的直接變化響應迅速。

4.寬波特性：它們在寬范圍的溫度和電流條件下都能保持穩定性。

若分流器規格是500A/75mV

儀表電流輸入選擇75mV

一次值設置為500

霍爾

優點：

l.無接觸測量：霍爾傳感器通過磁場感應電流，不需要與電路直接接觸，因此不會引起額外的電壓降或能量損失。

2.適用于高電流測量：由于其無接觸的特性，霍爾傳感器適合測量較大的電流。

3.耐高溫：霍爾傳感器的性能不會因溫度變化而受太大影響。

4.靈活性和安全性：由于無需直接接觸電路，霍爾傳感器在安裝和使用時更加靈活和安全。

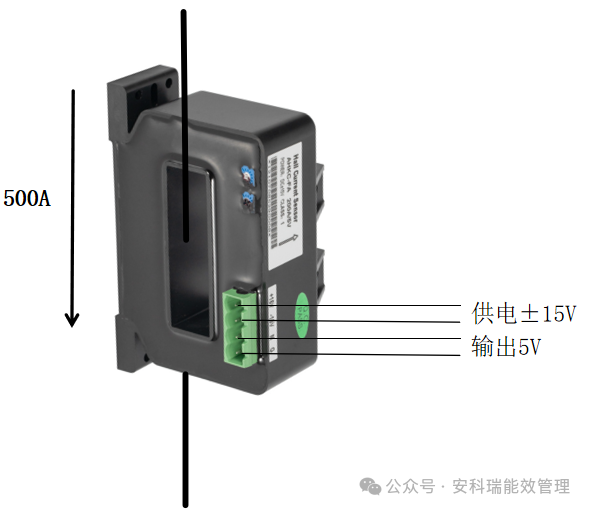

若霍爾規格是500A/5V

儀表電流輸入選擇5V

一次值設置為500
