晶體濾波器是具備可以從廣泛的頻率成分中，只讓特定的頻率成分通過，將不必要頻率衰減的頻率選擇功能的設備，在無線通信設備中起到了提取期望頻率成分的作用。利用晶體的高Q值，在實現低損耗、快速衰減特性、高穩定性的同時，溫度特性也很卓越。今日，深圳鴻合智遠小編將分析晶體濾波器的多個維度，大家一起來看下吧。

一、術語的說明

1、公稱頻率f0(MHz)

中心頻率的公稱值；

2、通帶帶寬P±(kHz）、A1(dB）

指的是保證相對衰減量在規定值A(chǔ)1以下的值的頻率間隔；

3、阻帶帶寬S±(kHz）、A2(dB）

指的是保證相對衰減量在規定值A(chǔ)2以上的值的頻率間隔；

4、脈動R(dB）

指的是通帶內衰減量的極小值和最小損耗的差的最大值；

5、插入損耗L(dB）

指的是插入濾波器時的衰減量和不插入濾光片時的衰減量之間的差，包括以下2種：

（1）最小損耗：插入損耗的最小值；

（2）固定損耗：公稱頻率的插入損耗。

6、保證衰減量A3(dB）

指的是在阻帶內規定的范圍內保證的相對衰減量；

7、雜散A4(dB）

在阻帶內規定的范圍內，由于副振動（雜散）產生的相對衰減量；

8、群延遲時間偏差Δt(μs）

指的是通帶內的群延遲時間的最大值和最小值的差；

9、終端阻抗Rt//Ct （Ω//pF）

指的是從濾波器方向看的信號源阻抗或者負載阻抗。通過包括電阻部分和雜散電容在內的并聯電容加以表示；

10、耦合電容Cc（pF）

在4Pole型濾波器的情況下，指的是元件之間接合部分的電容；

11、運行溫度范圍

指的是濾波器維持規定特性的同時又能保持功能的溫度范圍。

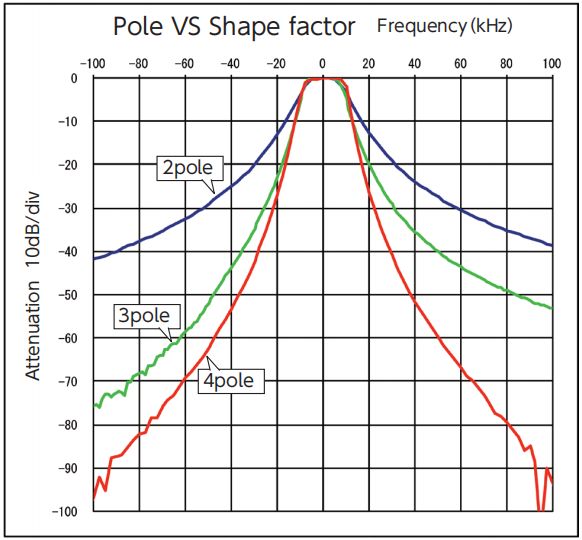

二、電極數和斜率的比較

總之，晶體濾波器作為電子系統的“頻率守門人”，其性能直接決定通信質量與設備穩定性。從原理到應用，從選型到設計，每一個環節均需嚴謹對待。未來，隨著材料科學、微納加工技術的突破，晶體濾波器將向更高頻率、更小體積、更低功耗方向演進，持續賦能下一代通信技術。無論是工程師的技術選型，還是企業的供應鏈布局，深入理解晶體濾波器的特性與發展趨勢，已成為把握行業先機的關鍵。
