不久前 Galaxy S9 系列正式在國內發售，雖然距離國內消費者拿到新機還有幾天時間，但著名維修/拆解網站 iFixit 已經在拿到新機后，為大家?guī)砹?Galaxy S9+ 的 拆解。

Galaxy S9 系列背部的指紋識別模塊和閃光燈的位置發生了變化，而且邊框材質由之前 S8 的金屬材質改為磨砂材質。

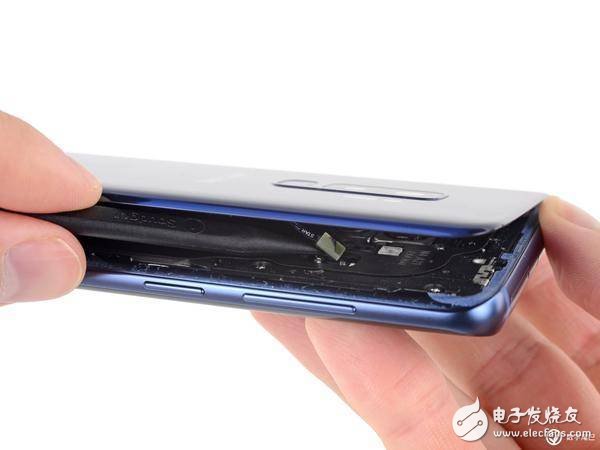

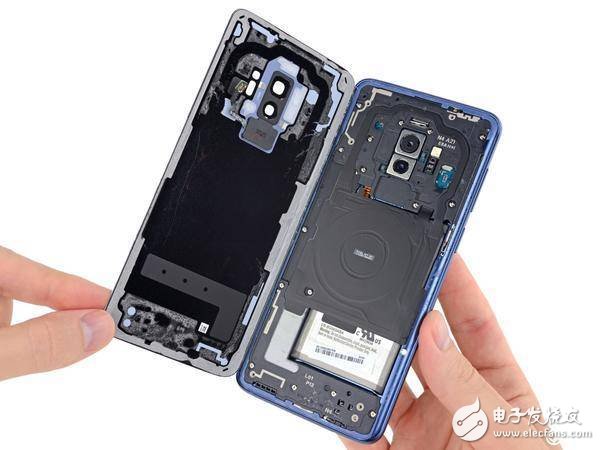

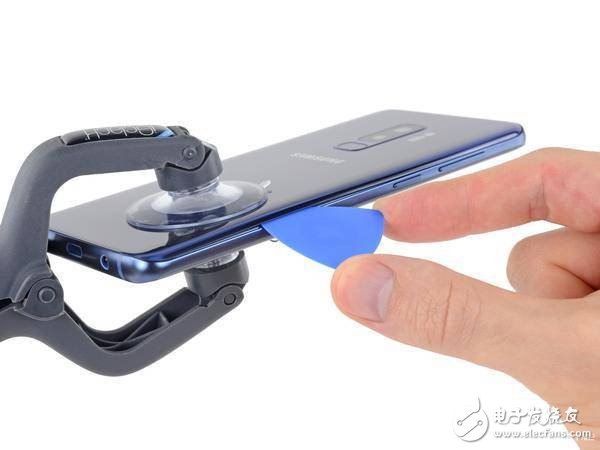

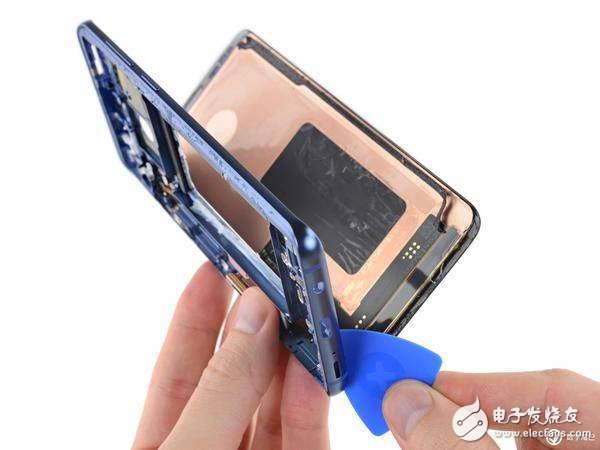

拆解的必經步驟之一：熱風槍加熱，融化后背的膠水，之后用吸盤和撬片來打開后殼。

作為 Galaxy S9 系列最大賣點之一的“可變光圈”，iFixit 也拍攝了兩張光圈分別為 F1.5/F2.4 的照片，來進行對比?？梢钥吹?S9+ 通過在鏡頭內部加入圓形，并且面積可變的孔狀光柵來達到控制鏡頭通光量，以實現光圈的調節。

▲光圈為 F2.4

▲光圈為 F1.5

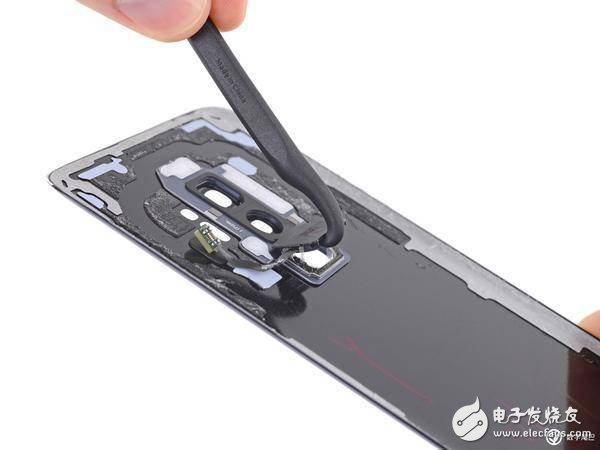

現在拆解的是玻璃后背上的指紋識別組件。

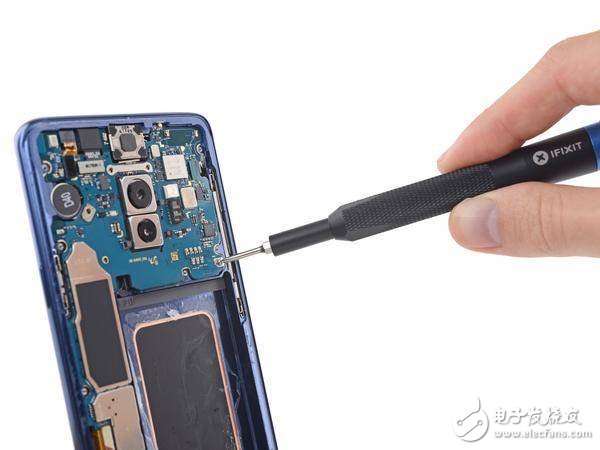

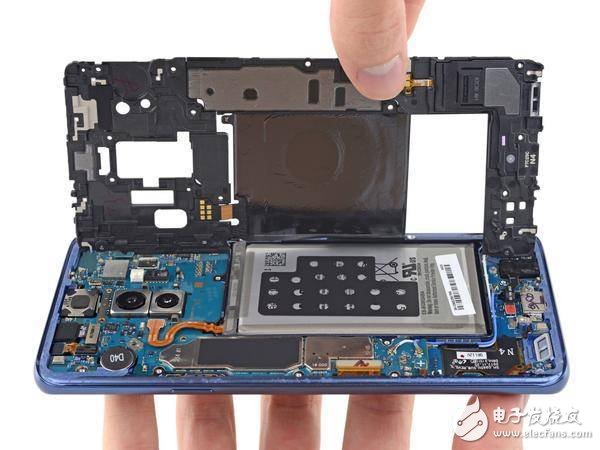

更多拆解細節圖片：

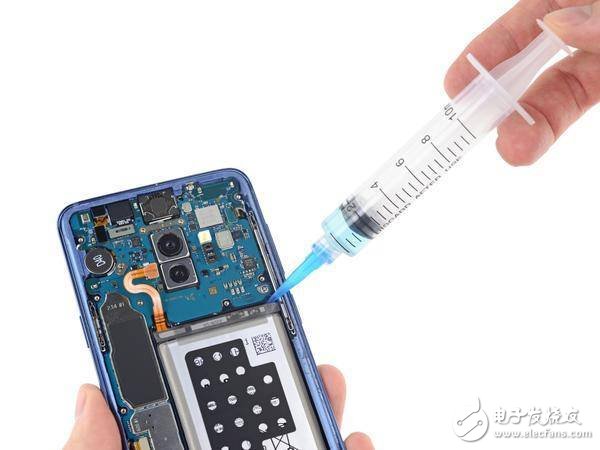

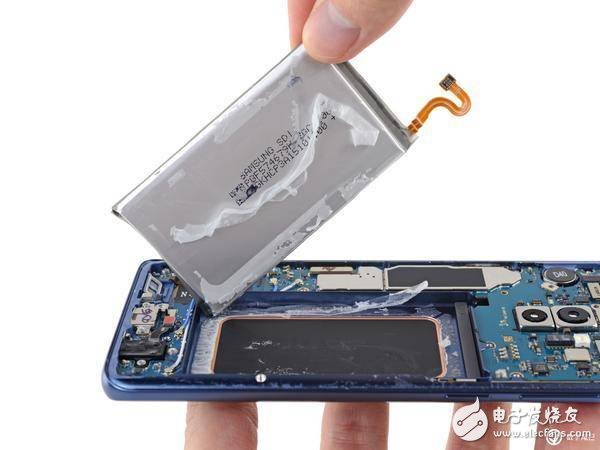

▲拆電池之前先往電池的縫隙內注入溶膠劑

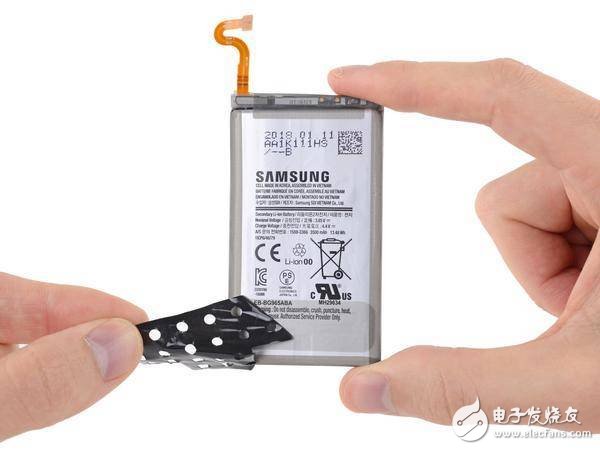

▲ 電池參數：3.85V，3500mAh

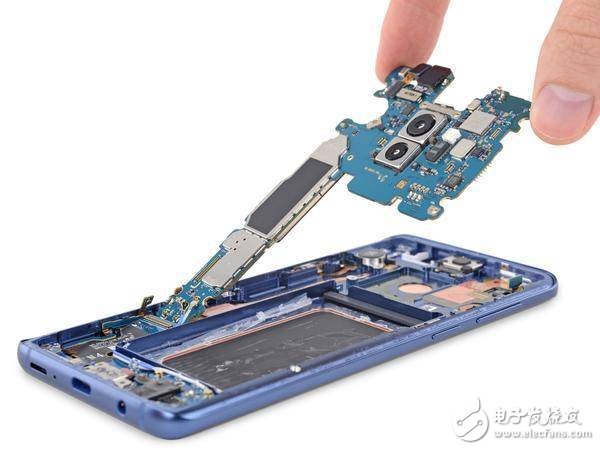

下面拆的是 Galaxy S9+ 的主板：

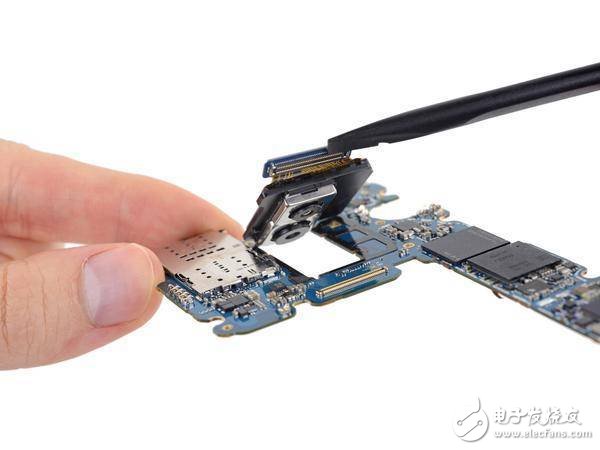

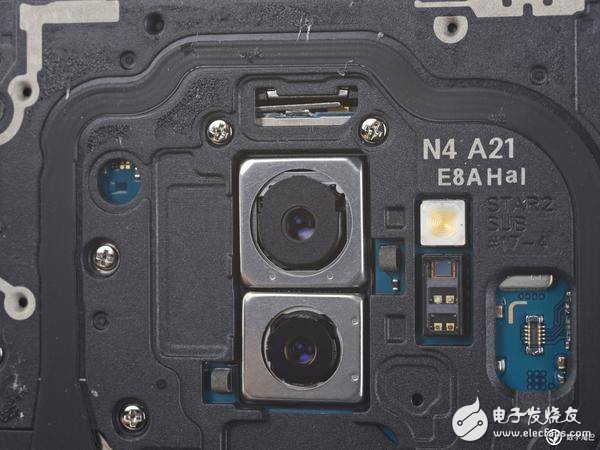

Galaxy S9+ 的雙鏡頭組件在一個電路板上。據三星稱，這顆雙鏡頭集成的 DRAM 芯片能夠提升攝像頭的圖像數據處理，最高達四倍的提升，也是由于這顆芯片的加持，Galaxy S9 系列可以實現 960 FPS 慢鏡頭視頻錄制。

Galaxy S9+ 的主板：高通驍龍 845 處理器，三星自產的 LPDDR4 內存，型號 K3UH6H6-NGCJ;采用 64GB 的 UFS 存儲芯片;

另一側是 Aqstic WCD934 音頻處理芯片、高通 QET4100，以及高通 SDR845 101 基帶芯片、PM845、PM8005 電源管理芯片等。

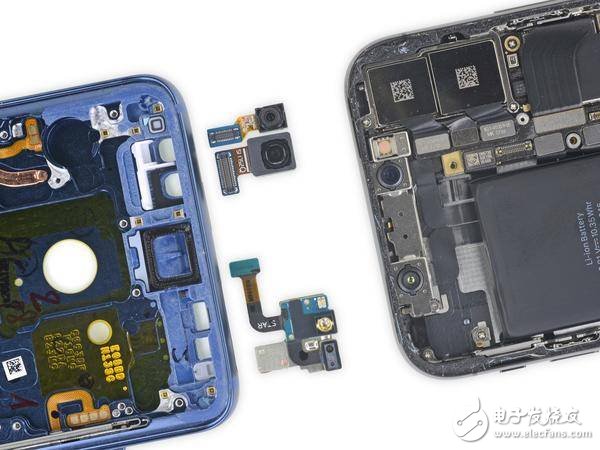

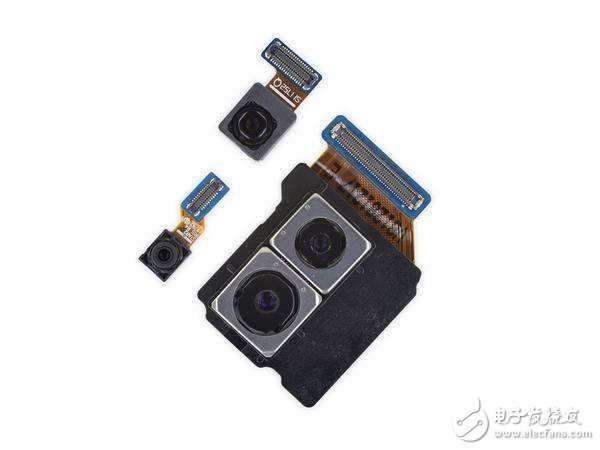

Galaxy S9+ 前置的生物識別傳感器和 S8 類似，分別為虹膜鏡頭，前置攝像頭，紅外發射器和近距離傳感器。另外在今年的 S9 系列上，三星稱 S9 系列將會更加智能地自動選擇生物識別方案。

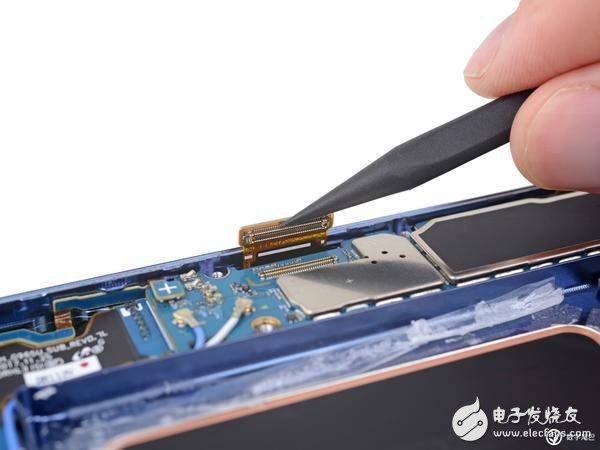

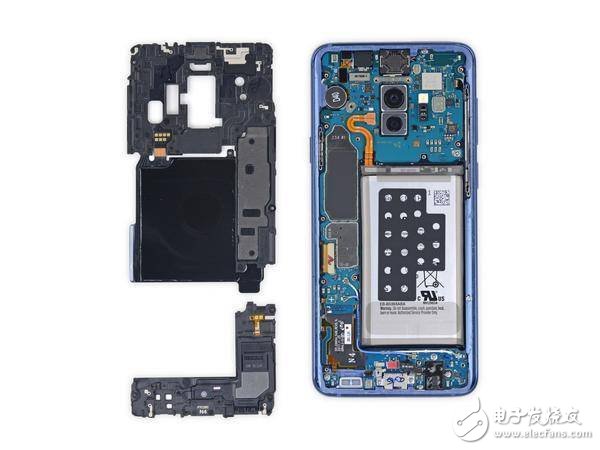

更多拆解圖片：

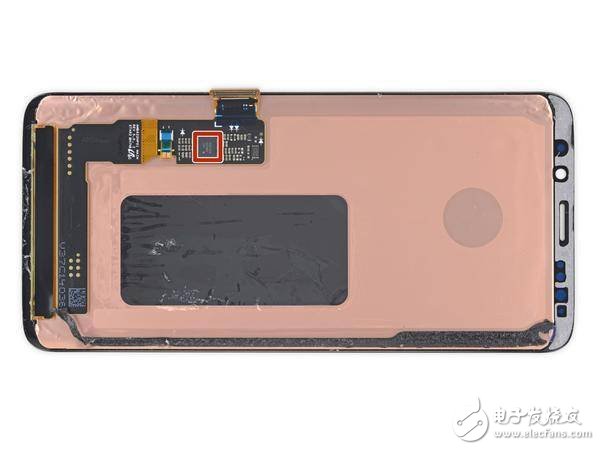

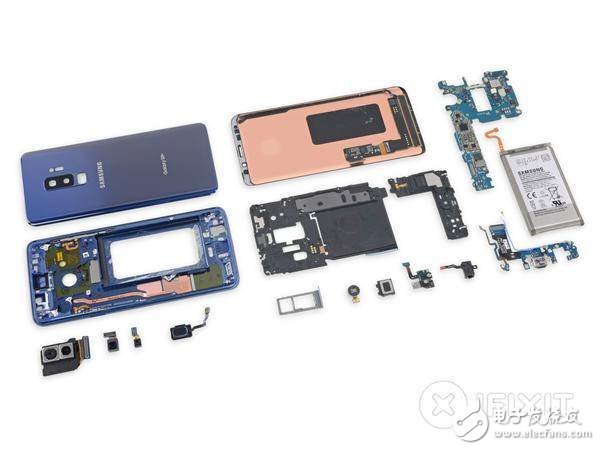

至此，Galaxy S9+ 的拆解就完成了。iFixit 認為，Galaxy S9+ 許多組件都是模塊化的，可以單獨替換。電池更換在理論上可行，但實際操作難度不小;顯示屏和后玻璃很容易碎，更換屏幕得先移除玻璃后面板，并拆開整個手機，里面不少組件都是膠水粘上的，加大了難度。

最終 iFixit 給出的可修復評分為 4 分/10 分。
