“華秋發行版的定位是為中國用戶服務，解決一些因某種原因無法合并到主干但對中國用戶來說非常重要的問題；同時通過預裝一些插件，打通供應鏈、設計到制造的壁壘。9.0.1 版本現已發布.”

為什么需要華秋發行版？

華秋電子在去年11月的 KiCon 發布了基于 8.0.6 的首個發行版：

發布后得到了很多小伙伴的積極反饋，但還是會有一些疑問，最主要的問題有兩個：“發行版和官方KiCad有什么不同？為什么要做發行版？”，“又一個自主可控？”

要回答這兩個問題，首先還是要先明確發行版的定位：

華秋發行版是開源的、非商業化的，完全遵循 GPL 3.0 協議，且跟隨 KiCad 最新的分支同步更新。原則是通用功能優先貢獻給 KiCad 主干，主干無法合并的功能才添加到發行版中，一旦主干可以支持，即刻合并到主干。

因此發行版完全兼容 KiCad 的所有原理圖、PCB文件格式，功能上也只是新增而不會缺失主干中的任何功能。華秋的工程師也是 KiCad 的長期貢獻者，包括 ODB++，敷銅管理器以及K9后的IPC框架、接口等。

源碼與下載

發行版遵循 GPL 協議，可以在以下鏈接查看源碼：https://gitlab.com/kicad-hq/kicad所有插件的源碼在這里：https://github.com/Huaqiu-Electronics發行版的安裝包可以在以下頁面查看：

https://kicad.eda.cn/download

9.0.0 詳情（含視頻、圖片）詳見以下 blog：

https://kicad.eda.cn/docs/posts/KiCad-9.0.1-Release.html

9.0.1 的變化

發行版合并了 KiCad official 9.0.1 的全部更新（關于 KiCad 9 的新功能介紹請參考：KiCad 9.0.1 正式發布!），并包含額外以下功能：

1.預裝了元器件搜素（Component Search）插件

2. 修復了 9.0.1 中部分插件不能使用的問題

3. Windows支持暗黑模式（與Windows顏色設置一致）

4.增加云端器件庫（參數、符號、封裝）

5.自帶DFM插件

6.自帶詢價和一鍵下單插件

7.增加了KiCad插件的國內鏡像

8. 增加“微軟拼音輸入法”開關，作為IME導致 KiCad 卡死的臨時解決方案

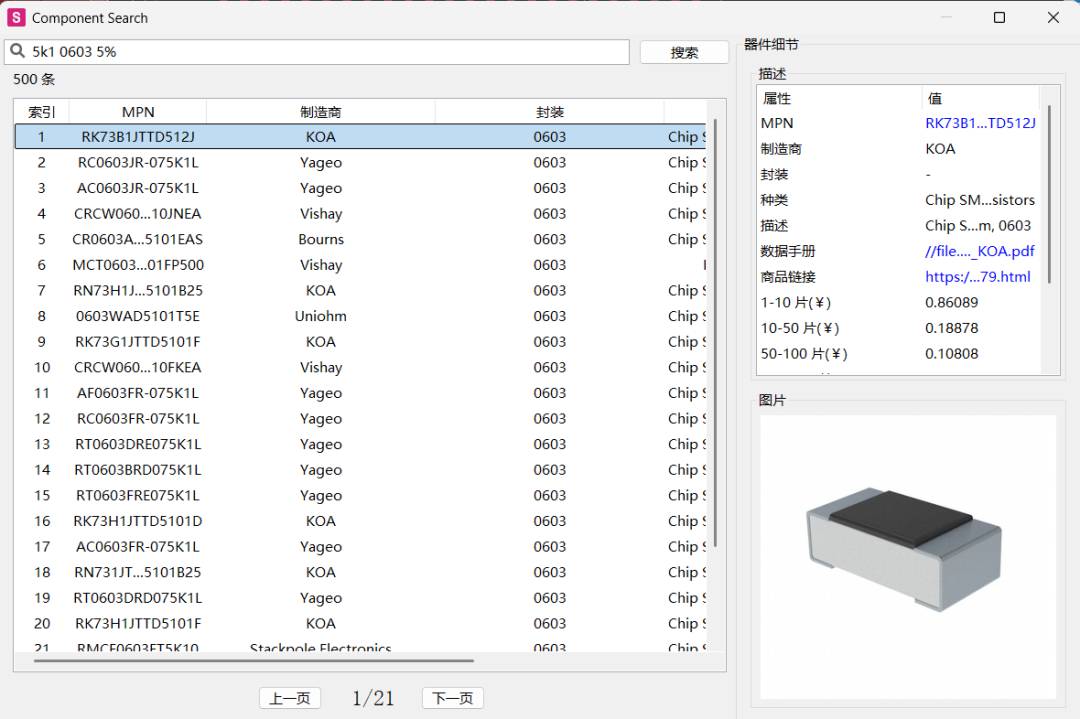

本次更新增加了元器件搜索插件。搜索插件專為工程師和設計人員打造，通過整合多維搜索功能與實時供應鏈數據洞察，實現電子元件的高效定位。系統支持多種檢索方式：

原廠型號(MPN)精準匹配：如直接輸入"STM32F407VGT6"等完整型號
參數智能解析：支持如5k1,2R7等常用術語及單位換算
電氣參數組合篩選：如0.1uf 0805 10V等參數聯合搜索

可準確、快速地查找元器件的電氣參數、數據手冊并關聯華秋商城的器件詳情頁。

發行版有哪些新功能？

以下是發行版與官方版本有所區別的功能。

注：所有的插件也同樣可以在官方版本中安裝使用，發行版只是做了預裝。但暗黑模式、云端器件庫等功能因需要改動源碼，只有發行版才能支持。

注：發行版將通過更新的方式安裝 HQPCB 、DFM 及器件搜索插件，如發現插件未正常更新，可搜索 kicad_common.json 文件，將其刪除后重新打開軟件進行更新。

暗黑模式

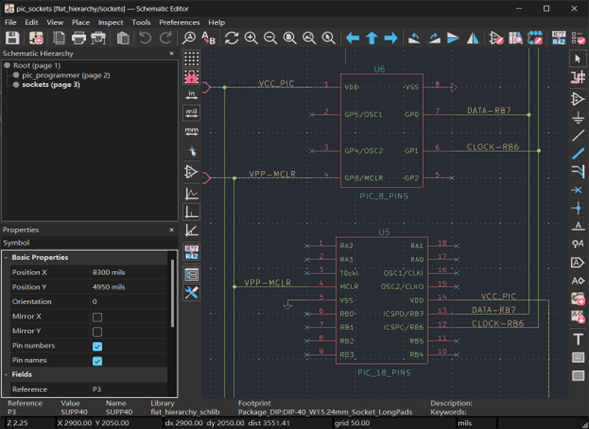

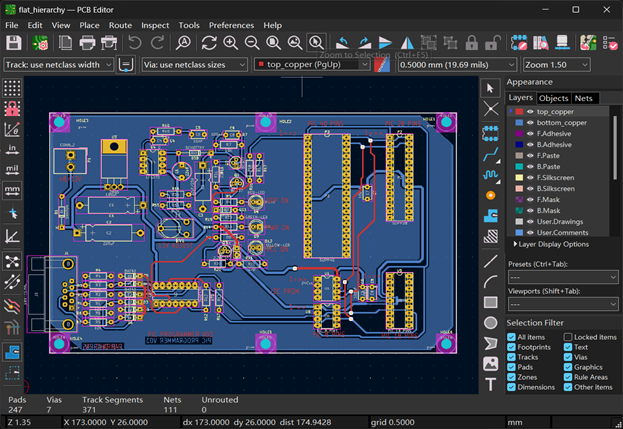

Linux 和 Mac 的用戶可能體會不到這個痛苦，但 80% 以上的中國用戶仍然使用 Windows，但 wxWidget 的穩定版還不支持 Win 下的暗黑功能。華秋發行版中 cherry pick 了 wxWidget master 分支中的功能，現在 Windows 用戶也能體驗暗黑模式的快樂了：

當然，如果未來 wxWidget 的穩定版也支持 Win 的暗黑，這些代碼會隨時合入到 KiCad 的主干。

元器件與云端元器件庫

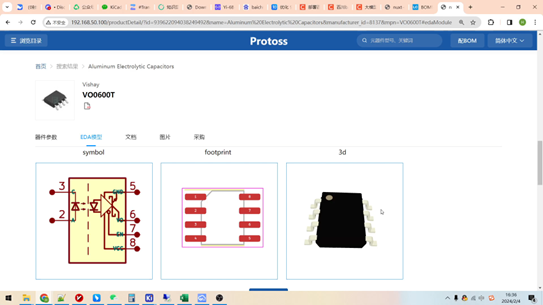

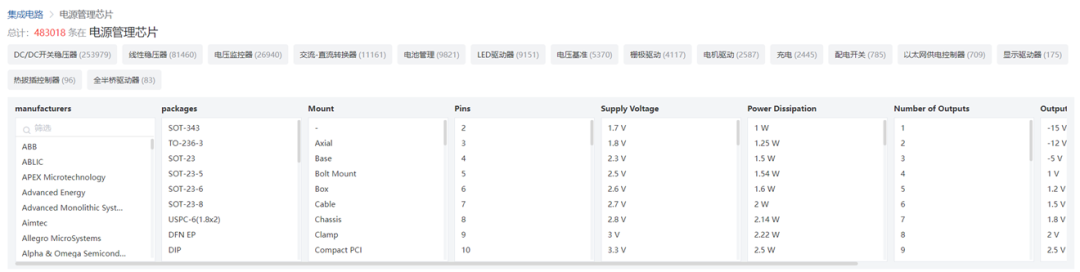

華秋創建了一個數據搜索引擎：www.eda.cn提供高質量的元器件搜索及查詢服務：

同時將大量元器件關聯了原理圖符號、封裝及3D，可以直接在 KiCad 中調用。

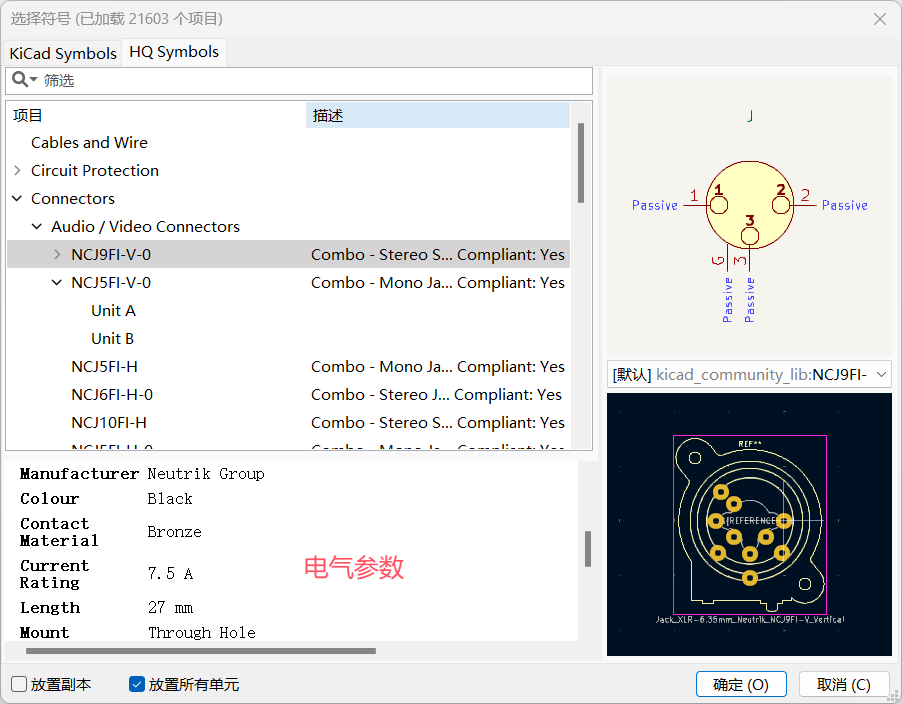

在 KiCad 中搜索并擺放云端器件庫基于 www.eda.cn 中的數據，發行版魔改了 KiCad 中的符號選擇器?，F(xiàn)在只要能聯網，就可以直接在符號選擇器中按分類或者參數進行搜索：

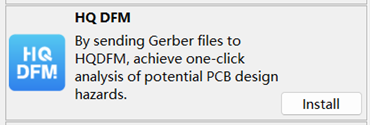

其中的元器件不僅包含 MPN、廠商、電氣參數等信息，還關聯了符號和封裝，可以直接擺放到原理圖中使用。在云端庫中擺放的器件，其中的電氣參數也會自動添加到符號中，生成 BOM 更精準。參考視頻如下；DFM 插件華秋發行版中預裝了一些插件，其中華秋DFM就是其中之一。現在無需離開 KiCad 的設計環境，就可以直接在 PCBnew 中進行 DFM 檢查，插件會自動生成 Gerber 并上傳到服務器進行分析，并返回檢查結果。用戶可以直接跳轉到出錯的位置進行修改，改完后再次檢測即可，省去了不同工具間傳遞信息的時間浪費。

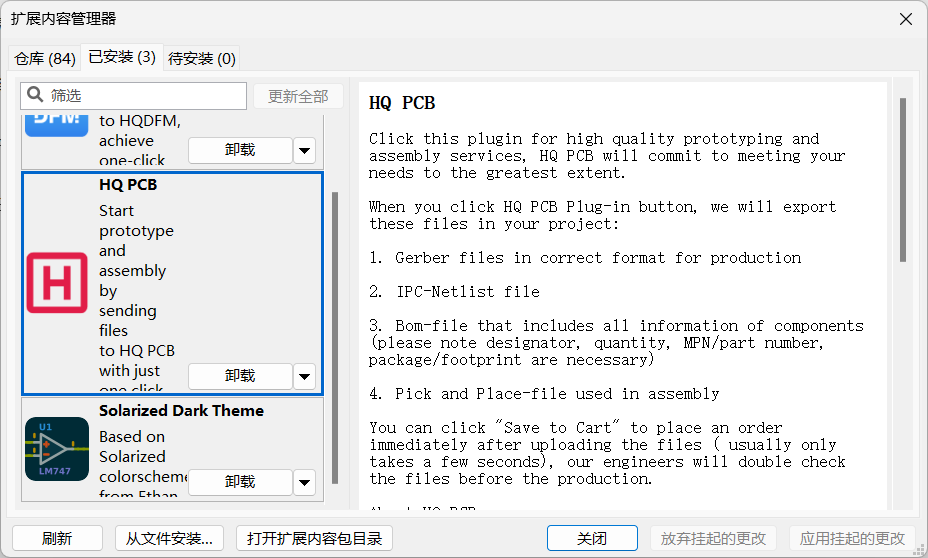

插件的源碼在這里：https://github.com/Huaqiu-Electronics/kicad-hqdfm-plugin參考視頻如下：PCB/SMT 實時詢價及下單發行版中預裝了 HQPCB 插件：

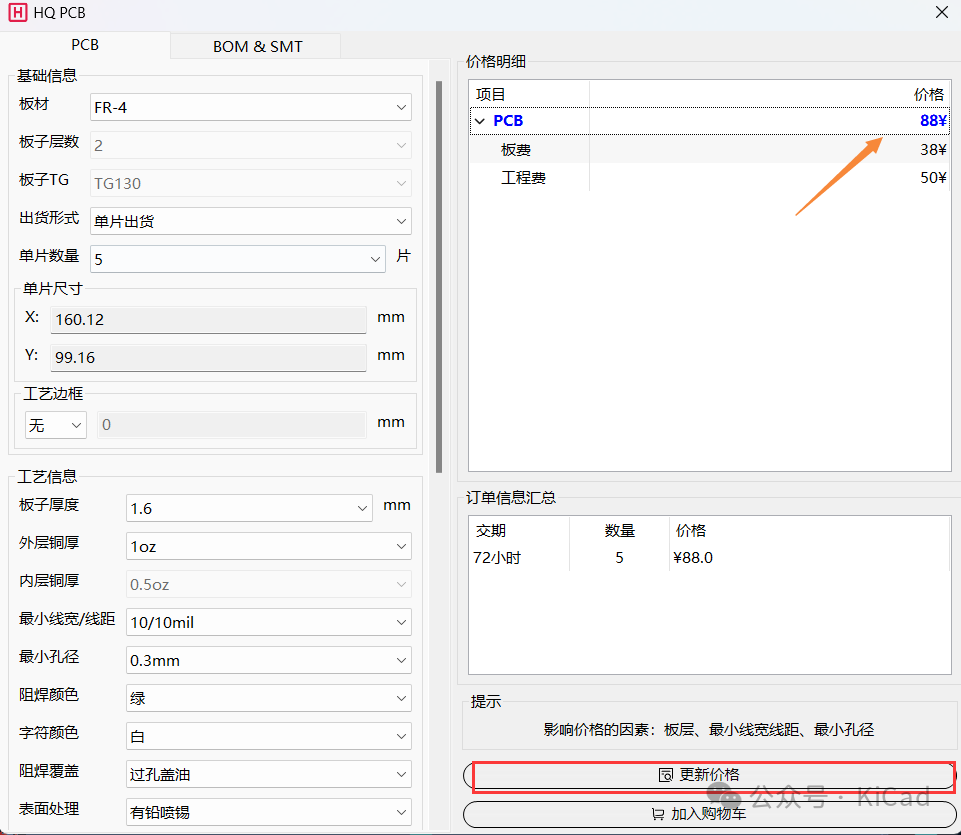

插件可以直接從 PCB 中提取長寬、板厚、最小線寬/線距、最小孔徑等信息信息，進行實時價格查詢：

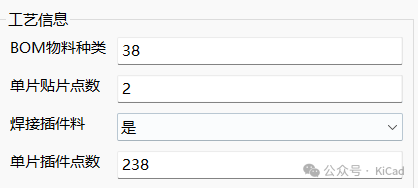

也會自動分析 PCB 中的物料種類，貼片、直插的點數：

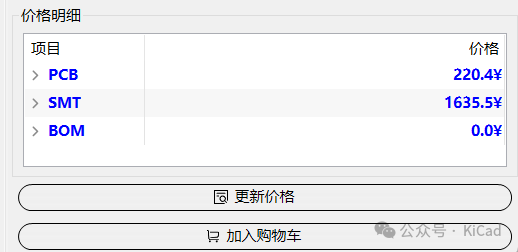

查詢到 SMT 的價格：

確認無誤后，直接點擊下單，插件會自動生成 Gerber，NCDrill, 坐標文件并自動上傳的華秋PCB，完成一鍵下單。

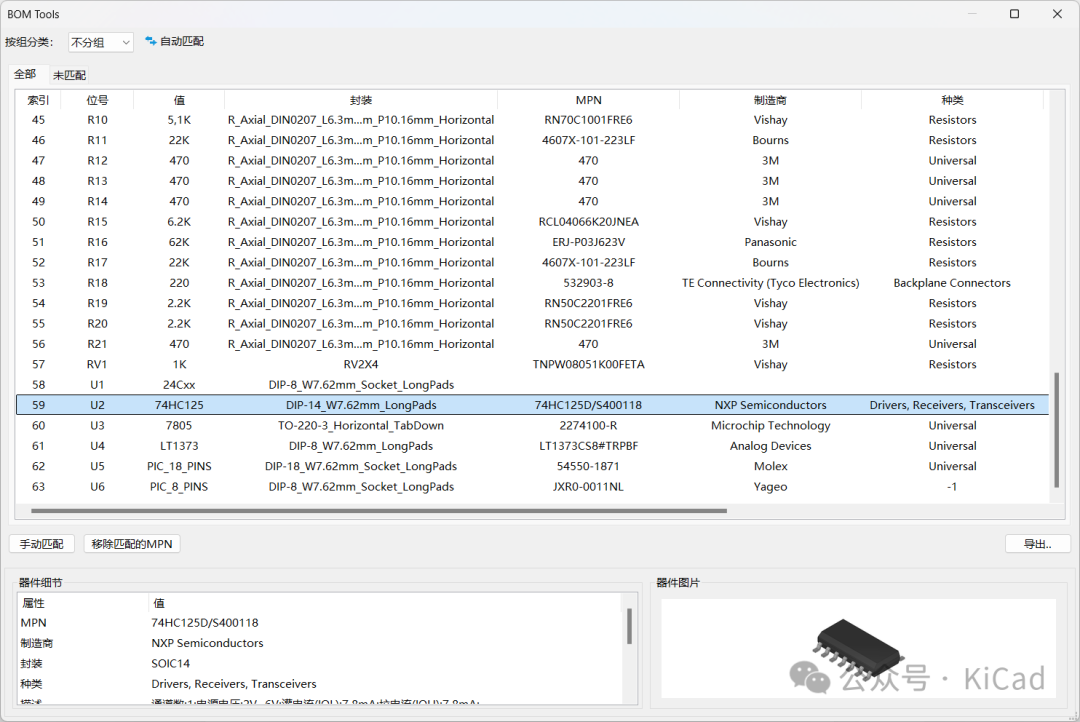

KiCad 中的元器件搜索引擎在 HQPCB 插件中，點擊“BOM匹配”，就可以跳轉到 BOM 匹配界面，并根據 PCB 中提取出的關鍵信息，自動匹配到實際可以購買的器件：

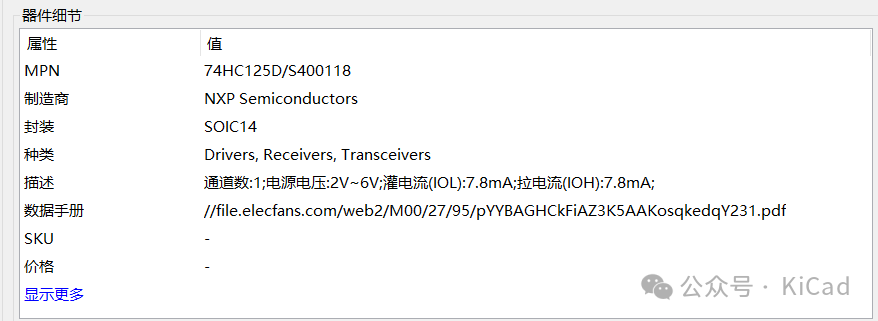

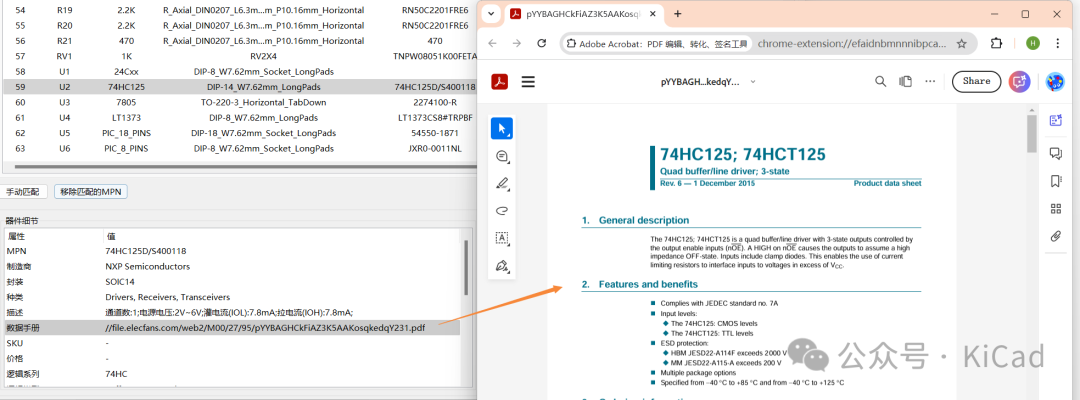

并查詢器件的詳細信息及數據手冊：

也可以采用手動搜索的方式，在插件中搜索感興趣的器件，非常方便。

微軟拼音輸入法導致 KiCad 卡死

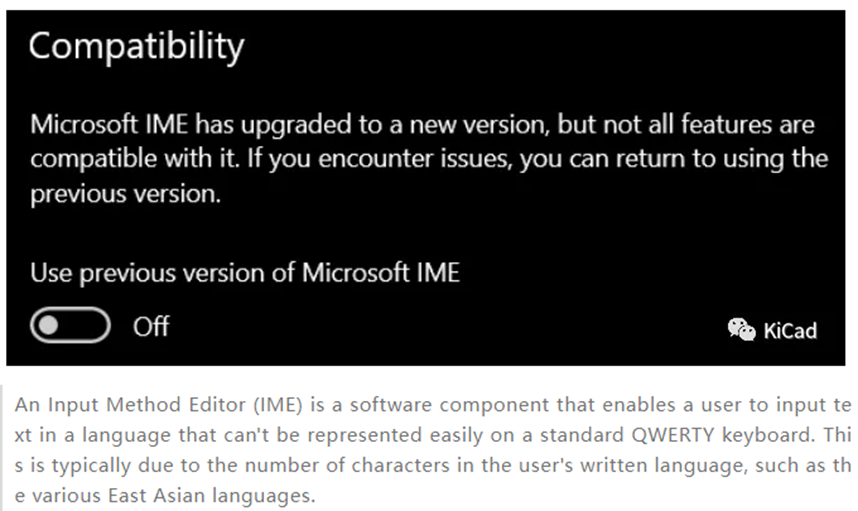

這個問題僅出現在 Win 10 中，Linux, MacOS, Win11 不受影響。KiCad 中文社群中大量用戶匯報了此問題。由于和 wxWidget 相關，暫時沒有辦法修復。但禁用微軟拼音輸入法可以作為一個妥協的方案：

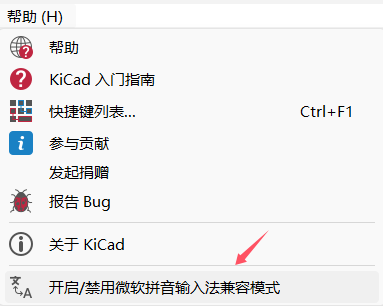

在發行版中，增加了一個開關。首次運行 KiCad 時，會自動檢測操作系統類型，如果是 Win 10，會提示用戶是否禁用微軟拼音輸入法；其他 OS 則不受影響。當然，可以在菜單中隨時開啟或禁用：

KiCad 插件鏡像

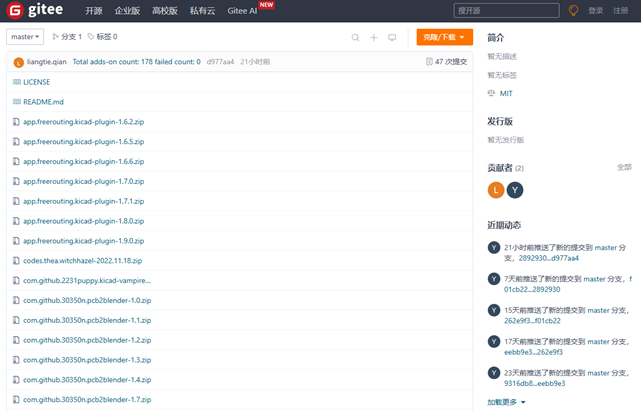

KiCad 的官方插件庫并沒有存儲所有的插件安裝包，而只是提供了各個插件安裝包的鏈接。但由于大部分的安裝包都發布在 Github 上，導致國內的用戶在插件管理器中安裝插件非常不穩定，有時可以裝有時又裝不了; Gitlab 上的包可以裝，Github 上的包經常失敗。而 KiCad 的插件生態又比較繁榮，有不少非常好用的插件，這對中國用戶來說就非常不友好了。Ethan 是 KiCad 的 Lead Developer，為了解決這個問題，做了一個 KiCad 插件的鏡像。思路是是先獲取 KiCad 官方庫中所有插件的鏈接，然后通過類似爬蟲的方式，將這些安裝包到同步到 Gitee 中。目前是每兩天和官方庫同步一次。

https://gitee.com/kicad-mirror/kicad-addons

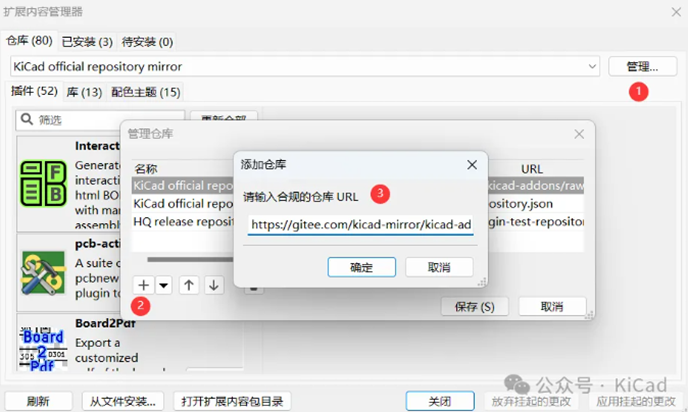

用戶只需要在插件管理其中添加以下的倉庫URL，就可以快速地下載插件，不再受網絡的影響：

https://gitee.com/kicad-mirror/kicad-addons/raw/master/repository.json

在華秋發行版中，已經預置了這個 URL，用戶可以直接進行插件下載。

結束語

華秋的 KiCad 發行版是一種有意思的嘗試，它并不是簡單的 Fork，而是在 KiCad 主版本的基礎上提供了一種補充的選擇，讓特定的用戶可以使用到一些更高效的解決方案。有興趣的小伙伴可以自行嘗試，有問題在發行版的倉庫中直接提問，當然也可以聯系華秋的工程師，進行進一步的溝通。
