DA9131 是一款高效的雙通道降壓型 DC/DC（降壓）轉換器，具有集成開關 FET，每通道可提供 5A 電流。 該器件的工作效率超過90%，從而降低了各種高性能電子系統中為大電流軌供電所面臨的熱設計挑戰。DA9131 器件的輸入電壓范圍為 2.5V 至 5.5V，輸出電壓范圍為 0.3V 至 1.9V，適用于各種低壓系統。 DA9131 僅需兩個小型0.10μH 電感器，可提供高度優化的 BOM 和尺寸。 1.9V 以上的輸出電壓由一個外部電阻分壓器支持。

*附件：高效的雙通道、降壓型DCDC轉換器DA9131數據手冊.pdf

DA9131 器件是瑞薩電子靈活、可擴展、可靠的汽車系統和子 PMIC 系列的一部分，可實現量身定制（Exact-Fit）的電源解決方案。 該器件采用3.3mm x 4.8mm 24 引腳 FC-QFN 可潤濕側翼封裝。 還提供汽車級版本（DA9131-A）。

優勢

• 高效降壓轉換器提供出色的熱性能。
• 完全集成的開關 FET 意味著無需外部 FET 或肖特基二極管。
• 遙感技術可確保極高的精度，并支持多種印刷電路板布線方案，而不會降低性能。
• 完全可編程的軟啟動可限制輸入的浪涌電流，從而提供斜率可控的輸出電壓。
• 動態電壓控制（DVC）可根據負載情況對設備輸出電壓進行自適應調節。 當下游電路進入低功耗或空閑模式時，這可以提高效率，從而節省功耗。
• 可配置 GPIO 支持一系列功能，包括 I^2^C、DVC 和電源正常指示器。
• 優化的 BOM 成本和尺寸：每個輸出都需要一個非常小的電感器和電容器來提供部件和成本。
• 逐周期電流限制，實現卓越的過流保護。

特性

• 2.5V 至 5.5V 輸入電壓
• 0.3V 至 1.9V 輸出電壓
• 4MHz 額定開關頻率
• ±1% 精度（靜態）
• ±5% 精度（動態）
• I^2^C 兼容接口（FM+）
• 可編程 GPIO
• 可編程的軟啟動
• 電壓、電流和溫度監控
• 主要安全特性
  • 輸出欠壓和過壓保護
  • 輸入欠壓保護
  • 2 級過溫保護
• -40 °C 至 +85 °C 環境溫度范圍

應用

• 交換機和路由器
• 智能計量
• 工業自動化
• 無線
• 消費品
• SoC/FPGA 高性能處理系統，需要高效的大電流供電

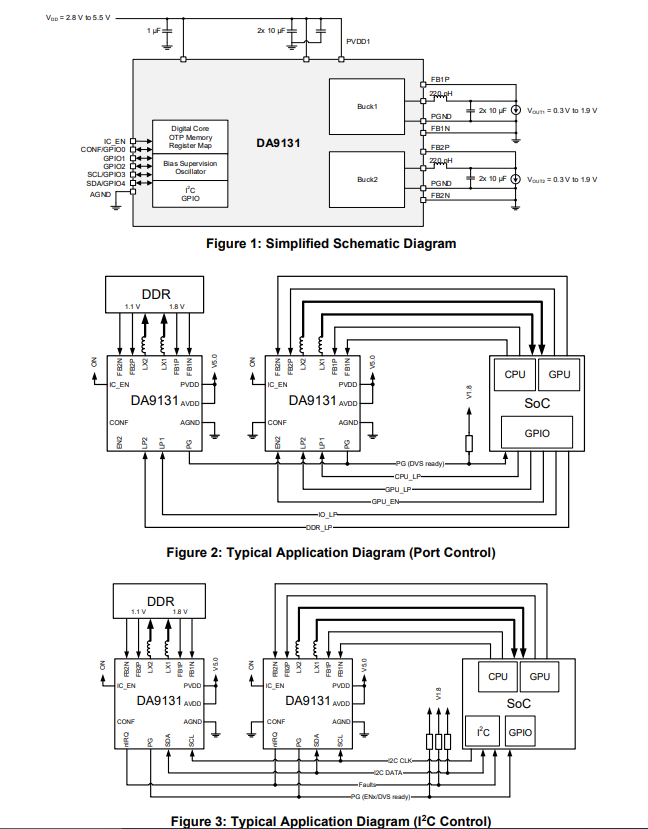

DA9131框圖

系統圖
