Press Fit應用介紹

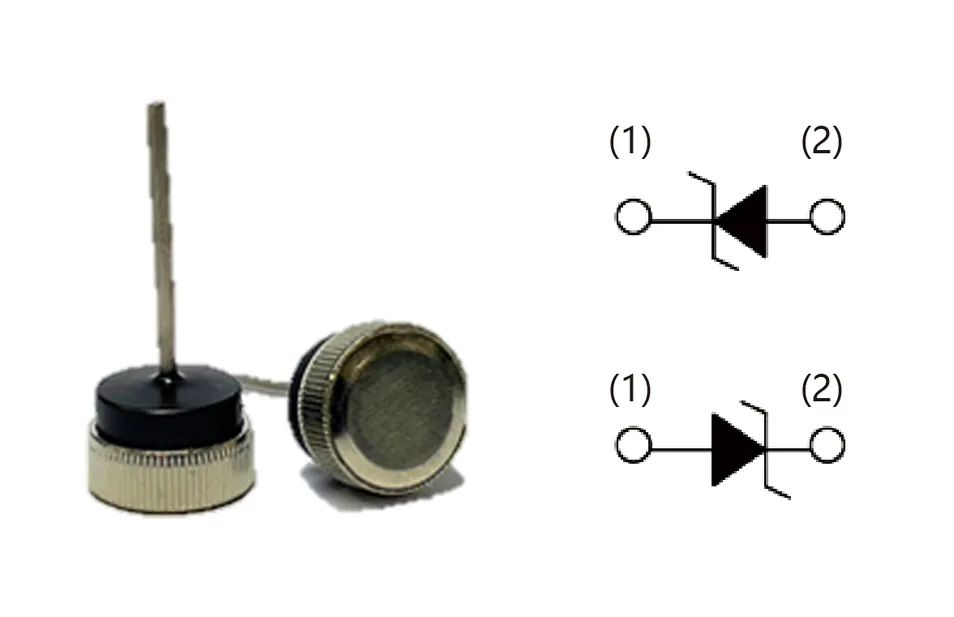

01 Press Fit Diode

整流器二極管分為正極管和負極管兩種。引出電極為正極的稱為正極管，引出的電極為負極的稱為負極管，其電流Range: 20~100A。

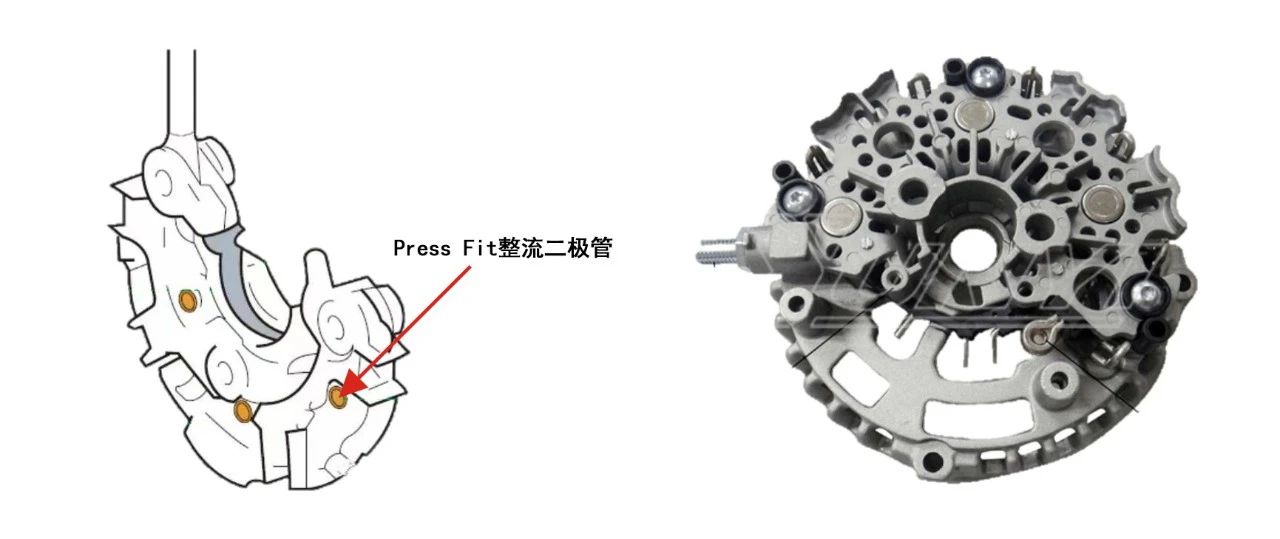

02 整流模塊

通常來說，整流器組由6個整流器二極管組成，但有時候會因為不同的設計需要更多的整流器二極管去構成該整流器。

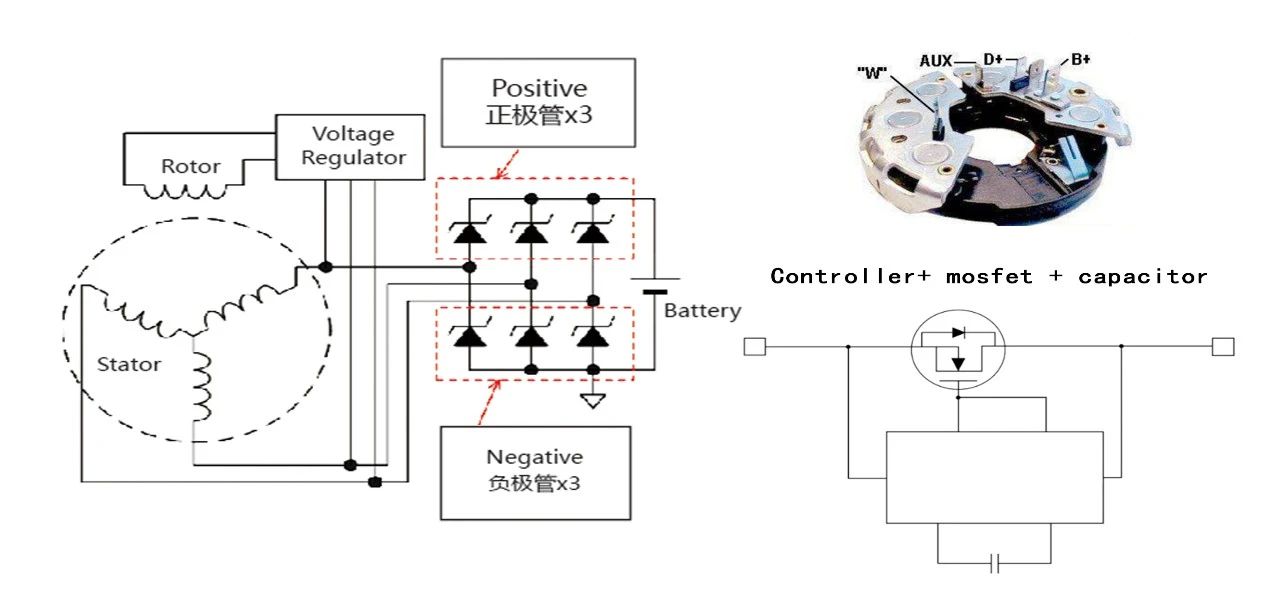

整流器的作用是將定子繞組產生的三相交流電變?yōu)橹绷麟?。整流器由整流二級管組成，6管交流發電機的整流器是由6只硅整流二極管分別壓裝或者焊接裝在相互絕緣的兩塊板上組成的，其中一塊為正極板，帶有輸出端螺栓;另一塊為負極板，負極板和發電機外殼直接相連(搭鐵)，也可以將發電機的后蓋直接作為負極板。

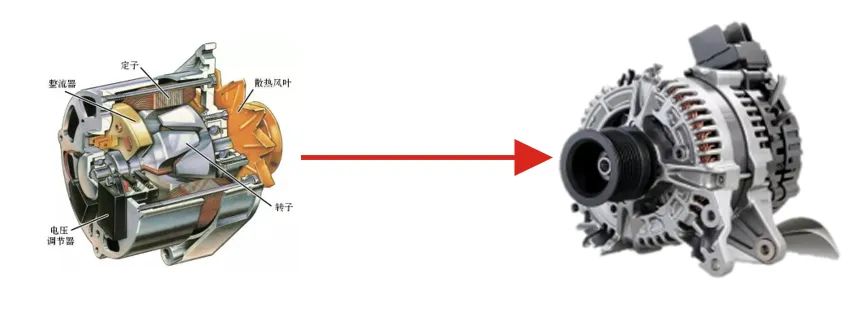

03 發電機

整體式交流發電機一般由定子、轉子、整流橋(橋式整流器)、調節器總成(由電刷組件和調節器組成)、前后端蓋、軸承、風扇、皮帶輪等組成。

發電機是傳統燃油汽車用電設備的主要電源。在汽車正常運行期間,發電機向除起動機之外的其它用電設備供電,并向蓄電池充電。也就是說,當發動機正常運轉時,汽車上幾乎所有的電能都是由發電機提供的;當電量有剩余時,發電機會向電瓶充電。一般汽車發電機的功率 Power:0.8~1.5kW,可以滿足大多數情況下汽車的用電需求,當發電量不足時由蓄電池補充。有些小排量的發動機，當發電機發電量較大、負荷較高時,發動機會由于負荷增大而抖動，此時的發動機會自動提高轉速來增強發動機動力。

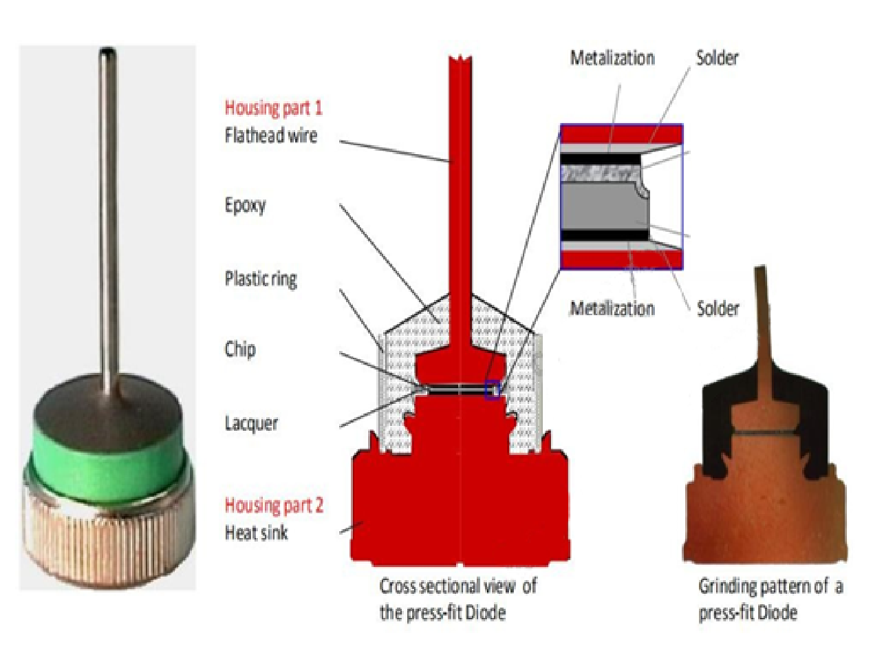

Press Fit工藝技術

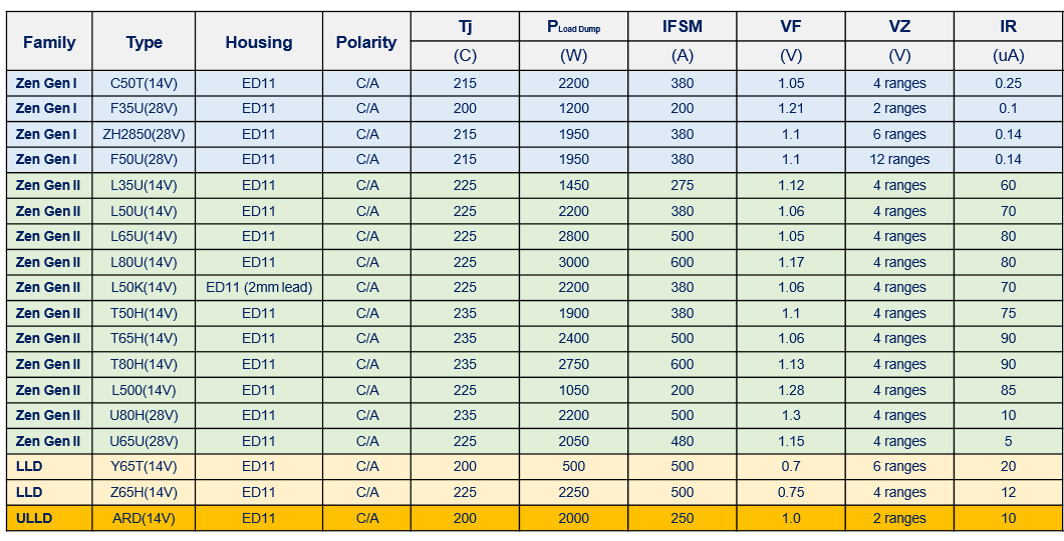

01適用于所有二極管類型ZEN,ULLD(ARD Active Rec. Diode),LLD 的外殼設計

02工作電壓:14V & 28V

03工作電流高達 250A

04耐溫能力高達 235°C

05具有標準化壓接直徑的標準化外殼

06獨創的壓接設計，易于安裝，在壓入過程中具有很高的機械強度

07易于在客戶的生產線上加工

08以ULLD系列為例，大幅降低了從交流轉換為直流時產生的電力損耗，將交流發電機的發電效率得到提升，有助于改善燃效。在電動化不斷發展的過程中，目前搭載交流發電機的內燃機汽車在全球仍占8成以上。我們不僅進行有助于電動化發展的技術開發還將通過早期投放和普及提高內燃機汽車環境性能的產品實現可持續發展的社會。
