UCCx808-x 是 BiCMOS 推挽式、高速、低功耗、 脈寬調制器。UCCx808 包含所需的所有控制和驅動電路 離線或 DC-DC 固定頻率電流模式開關電源，具有最少的外部 零件計數。

UCCx808-x 雙輸出驅動級采用推挽式配置。雙 使用 Toggle flip-flop 以振蕩器頻率的一半進行 output switch 。之間的死區時間 兩個輸出的典型值為 60 ns 至 200 ns，具體取決于定時電容器和 電阻器，從而將每個輸出級占空比限制在 50% 以下。
*附件：ucc3808-1.pdf

特性

• 采用推挽
  式配置的雙輸出驅動級
• 130μA 典型啟動電流
• 1mA 典型運行電流
• 工作頻率為 1MHz
• 內部軟啟動
• 具有 2MHz 增益
  帶寬積的片內誤差放大器
• 片上 VDD 箝位
• 輸出驅動級能夠?qū)崿F(xiàn) 500mA 峰值
  拉電流、1A 峰值灌電流

參數

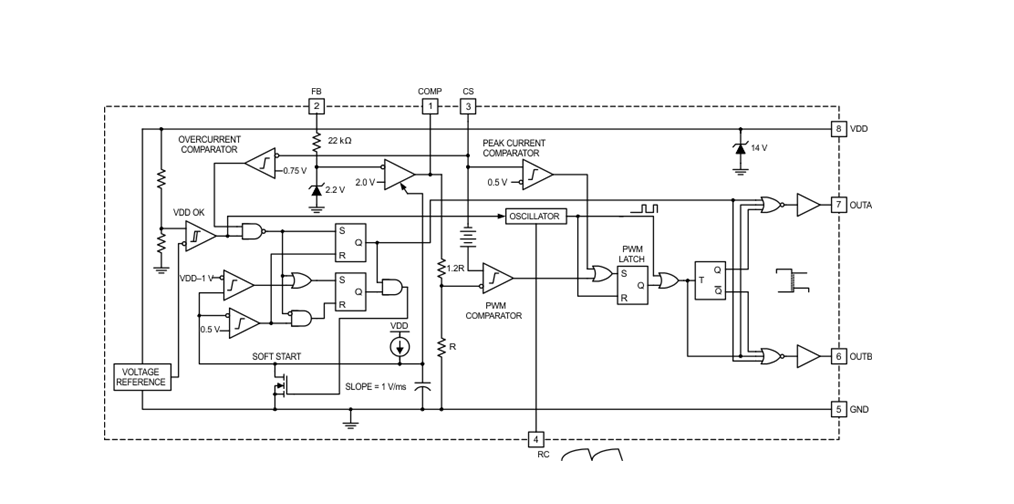

方框圖

1. 產品概述

UCC3808-1是一款低功耗、雙輸出、推挽配置的電流模式PWM控制器，適用于離線或DC-DC固定頻率電流模式開關電源。該控制器集成了所有必要的控制和驅動電路，以最小化外部元件數量，適用于服務器和桌面電源、電信電源、DC-DC轉換器以及開關模式電源等應用。

2. 主要特性

• ?雙輸出推挽配置?：輸出級以推挽方式工作，交替輸出，死區時間防止短路。
• ?低功耗?：典型啟動電流130μA，典型運行電流1mA，適合電池供電應用。
• ?高頻操作?：工作頻率可達1MHz，支持高密度電源設計。
• ?內部軟啟動?：防止啟動時產生過大電流沖擊。
• ?集成度高?：包含誤差放大器、PWM比較器、振蕩器等關鍵組件。
• ?多種封裝選項?：提供SOIC和PDIP封裝，滿足不同應用需求。

3. 功能模塊

• ?誤差放大器?：具有2MHz增益帶寬，提供穩定的輸出電壓調節。
• ?PWM比較器?：根據誤差放大器的輸出和電流感應信號生成PWM信號。
• ?振蕩器?：可編程，通過外部RC網絡設置頻率。
• ?電流感應?：實時監測電流，提供過流保護。
• ?軟啟動電路?：限制啟動時的電流沖擊，保護電源和負載。

4. 應用領域

• ?服務器和桌面電源?
• ?電信電源?
• ?DC-DC轉換器?
• ?開關模式電源?

5. 電氣特性

• ?工作電壓范圍?：5V至14V（UCC3808-1），13V至14V（UCC3808-2）
• ?輸出電流能力?：每個輸出級峰值源電流500mA，峰值沉電流1A
• ?振蕩器頻率?：175kHz至213kHz（可編程）
• ?軟啟動時間?：3.5ms至20ms（可調）

6. 封裝與熱信息

• ?封裝類型?：SOIC-8和PDIP-8
• ?熱阻信息?：提供結到環境的熱阻（θJA）和結到封裝的熱阻（θJC）數據，有助于熱設計和散熱考慮。

7. 設計指南

• ?振蕩器配置?：通過選擇合適的RT和CT值來設置所需的振蕩器頻率。
• ?誤差放大器補償?：根據應用需求調整反饋網絡的元件值，以確保系統穩定性。
• ?布局與接地?：推薦布局指南和接地策略，以最小化噪聲和干擾，提高系統性能。
