一、應用背景：機器視覺系統對時鐘同步的精準需求

隨著工業自動化、智能制造和機器視覺技術的快速發展，高速工業相機正成為產線檢測、自動識別和邊緣AI計算的核心設備。此類系統通常通過USB 3.0、PCIe或GigE等高速接口將圖像數據從CMOS圖像傳感器傳輸至FPGA或主控平臺中處理。系統穩定運行的前提之一，是具備一個低抖動、低延遲的參考時鐘。FCom富士晶振推出的FCO5L02700033HDY00，正是一款專為高精度圖像采集與傳輸設計的27MHz差分晶體振蕩器。

該款晶振輸出為HCSL差分信號，頻率為27MHz，匹配工業相機常用的圖像傳感器時鐘頻率和FPGA參考頻率。產品符合多項MIL-STD工業可靠性標準，具備抗震、耐壓、高溫穩定等特性，非常適合用于高速圖像采集鏈路、邊緣圖像處理模塊及高可靠性工業系統中。

二、產品介紹：FCO5L02700033HDY00在工業視覺中的技術優勢

FCO5L02700033HDY00是FCom富士晶振開發的高穩定差分輸出晶振，具備以下關鍵參數：

• 輸出頻率：27.000 MHz，適用于工業CMOS sensor時鐘驅動
• 輸出類型：HCSL差分信號，適配USB3.0、PCIe高速鏈路
• 相位抖動：僅0.3ps RMS，保證圖像信號穩定傳輸
• 頻率穩定度：±25ppm，支持長時間運轉系統
• 封裝規格：標準5032（5.0×3.2mm）貼片封裝
• 溫度范圍：-40℃ ~ +85℃，適配嚴苛工業環境
• 可靠性：通過MIL-STD-883抗震、熱沖擊測試，適合動態工作場景

該差分晶體振蕩器非常適合在高速工業相機中充當核心參考時鐘，提升圖像采集系統的時鐘同步精度和圖像還原質量。

三、系統集成方式

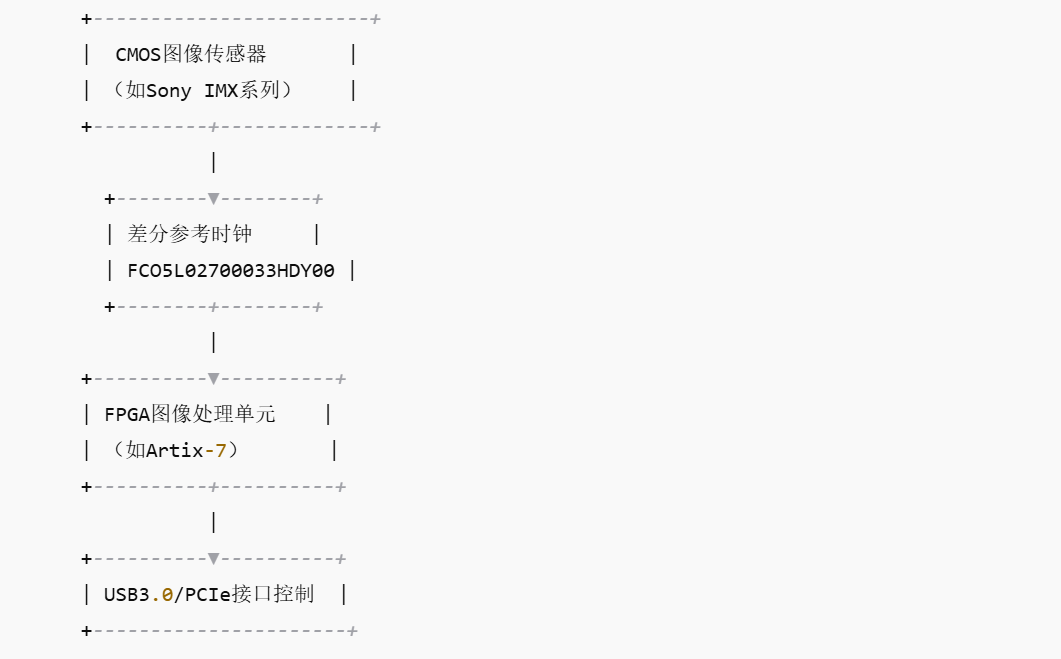

1. 應用系統框圖概覽

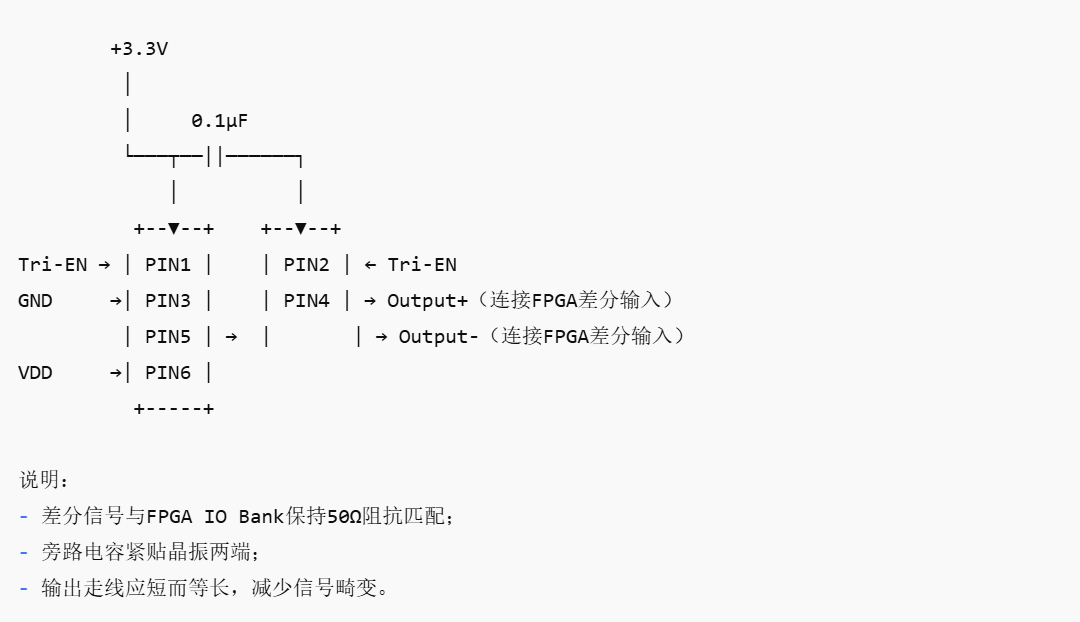

2. 推薦連接方式（簡化原理圖）

四、典型配套芯片推薦

FCO5L02700033HDY00可直接與上述核心芯片協同工作，滿足工業視覺系統對穩定時鐘源的苛刻需求。

五、使用注意事項

1. 盡量靠近FPGA布置晶振，減小信號路徑長度，防止差分失配；
2. 工業環境需考慮抗震設計，推薦PCB采用減震支撐結構或彈性固定；
3. 為提升系統魯棒性，建議供電端添加LC濾波或LDO穩壓器；
4. Tri-State功能可用于模塊喚醒控制，實現工業相機節能運行；
5. 應使用標準260℃無鉛回流工藝焊接，并遵循濕敏器件存儲要求。

六、總結

FCO5L02700033HDY00是一款專為高速圖像處理系統打造的27MHz差分晶體振蕩器，具備極低相位抖動、工業級可靠性與優異溫度穩定性，特別適用于工業相機、機器視覺、智能檢測設備等場景中。其HCSL差分輸出完美匹配USB3.0/PCIe數據鏈路，可為圖像采集與傳輸系統提供高品質的時鐘支持。借助FCom富士晶振的技術優勢，該產品將助力企業構建高性能、高可靠的工業自動化影像系統。
