ISL78419是一款用于中央顯示屏、后座娛樂系統和虛擬儀表盤等設備中薄膜晶體管液晶顯示器（TFT-LCD）的集成電源管理芯片（PMIC）。該器件集成了一個用于產生 AVDD的升壓轉換器以及一個用于 VLOGIC 的低壓差線性穩壓器（LDO）。VON 和 VOFF 由一個由升壓轉換器的開關節點驅動的電荷泵產生。
*附件：ISL78419集成式汽車TFT-LCD電源調節器數據手冊.pdf

ISL78419 還包括一個 VON 限幅電路、復位功能，以及一個高性能的 VCOM 放大器，該放大器配有一個用作 VCOM校準器的數字控制電位器（DCP）。AVDD 升壓轉換器的特點是采用了一個 1.5A/0.18Ω 的升壓場效應晶體管（FET），開關頻率為 600kHz 或1200kHz。集成的邏輯 LDO 包含一個 350mA 的 FET，用于驅動外部數字電路所需的低電壓。柵極脈沖調制器可以控制高達 30V的柵極電壓，并且速率和壓擺延遲時間都是可選的。當系統基于用戶選定的閾值電平（通過編程電阻設置）下電時，電源監控器會生成一個復位信號。

ISL78419 使用 I2C 接口提供數字控制的 VCOM 輸出。芯片中還集成了一個 VCOM 放大器，以提供快速轉換的 150mA驅動能力（源電流或灌電流）。VCOM 的輸出會根據上次編程的 8 位（內部）EEPROM 設置中存儲的電壓來上電。ISL78419 的額定工作溫度范圍為 - 40°C 至 + 105°C，并且已通過 AEC-Q100 標準認證。

特性

• 輸入電壓范圍：2.5V 至 5.5V
• 集成 1.5A、0.18Ω 的升壓場效應晶體管（FET）
• VON/VOFF 電源由升壓開關節點驅動的電荷泵產生
• 用于 VLOGIC 通道的低壓差線性穩壓器（LDO）
• 開關頻率可選 600kHz 或 1200kHz
• 集成柵極脈沖調制器
• 由電源監控器產生復位信號
• 集成 VCOM 放大器
• 數字控制電位器（DCP）
• I2C 串行接口，地址：0101000，最高有效位（MSB）在左
• 滑動端位置存儲在 8 位非易失性存儲器中，上電時恢復
• 耐久性：每位可進行 1000 次數據更改
• 欠壓鎖定（UVLO）、欠壓保護（UVP）、過壓保護（OVP）、過流保護（OCP）和過溫保護（OTP）
• 無鉛（符合 RoHS 標準）
• 28 引腳、4x5 毫米的四方扁平無引腳（QFN）封裝
• 通過 AEC-Q100 標準認證

ISL78419功能圖

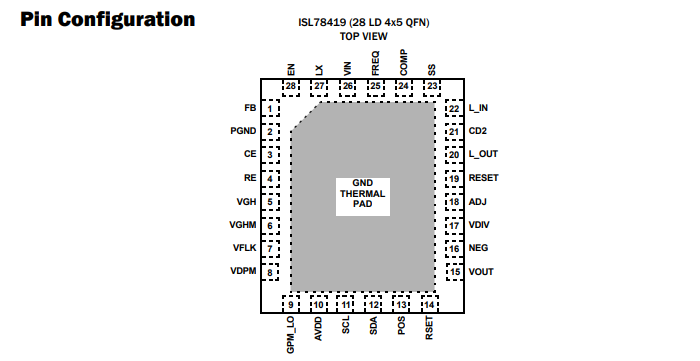

引腳配置
