摘要：本文針對大型工業企業變電站的設計與運行優化問題展開研究。通過分析大型工業企業變電站的特點和功能，探討了變電站的選址、設備選型、自動化系統設計等關鍵環節。同時，對變電站的運行管理模式、維護策略和能效優化方法進行了深入分析。研究表明，科學合理的變電站設計和運行優化能夠顯著提高供電可靠性、降低運營成本，為大型工業企業的穩定運行提供有力保障。本研究為大型工業企業變電站的規劃建設和運營管理提供了理論指導和實踐參考。

關鍵詞：大型工業企業；變電站設計；運行優化；自動化系統；能效管理

0引言

隨著工業生產的快速發展，大型工業企業對電力供應的可靠性和質量提出了更高要求。變電站作為電力系統的關鍵節點，其設計和運行水平直接影響著企業的生產效率和運營成本。本研究旨在探討大型工業企業變電站的設計原則和運行優化策略，以提高變電站的供電可靠性和運行效率。

針對大型工業企業特殊需求的變電站設計與運行優化研究仍顯不足。本研究將結合大型工業企業的特點，深入探討變電站設計與運行中的關鍵問題，為企業提供切實可行的解決方案。

1大型工業企業變電站概述

大型工業企業變電站是為滿足企業大規模用電需求而設計建造的專用變電站。與普通民用變電站相比，它具有負荷集中、容量大、可靠性要求高等特點。這類變電站通常采用高壓或高壓供電，電壓等級可達110kV甚至更高，以滿足企業生產設備的電力需求。

變電站的主要功能包括電壓變換、電能分配、功率因數補償和保護控制等。通過變壓器將高壓電能轉換為適合生產設備使用的電壓等級，并通過配電網絡將電能分配到各個用電單元。同時，變電站還配備有完善的保護和控制裝置，確保電力系統的安全穩定運行。對于大型工業企業而言，變電站不僅是電力供應的樞紐，更是保障生產連續性和產品質量的關鍵設施。

2大型工業企業變電站設計

變電站設計是確保其安全可靠運行的基礎。首先，選址和布局應考慮負荷、進出線方便、地質條件等因素，同時要預留發展空間。設備選型是設計的核心環節，需要根據負荷特性、短路容量等參數選擇合適的變壓器、開關設備、保護裝置等。主變壓器容量應滿足負荷需求，并考慮一定的裕度。

自動化系統設計是現代變電站的重要特征。應配置完善的SCADA系統，實現數據采集、監控、保護和控制功能。同時，可考慮引入智能診斷、負荷預測等應用，提高變電站的智能化水平。此外，還需重視接地系統、防雷保護等安全設施的設計，確保人員和設備安全。

3大型工業企業變電站運行優化

運行管理是變電站發揮效能的關鍵。應建立完善的運行管理制度，包括值班制度、操作規程、應急預案等。采用先進的監控系統，實現運行狀態的實時監測和異常情況的快速響應。維護策略方面，可結合狀態檢修和預防性維護，提高設備可靠性，降低維護成本。

能效優化是變電站運行管理的重要內容?？赏ㄟ^(guò)優化變壓器運行方式、合理配置無功補償裝置、功率因數等措施提高能源利用效率。同時，可利用能源管理系統對變電站的能耗進行監測和分析，找出節能潛力，制定針對性的改進措施。此外，還可考慮引入新能源和儲能系統，進一步提高變電站的能源利用效率和供電可靠性。

4安科瑞Acrel-1000變電站綜合自動化系統

4.1方案綜述

Acrel-1000變電站綜合自動化監控系統在邏輯功能上由站控層、間隔層二層設備組成，并用分層、開放式網絡系統實現連接。站控層設備包括監控主機，提供站內運行的人機聯系界面，實現管理控制間隔層設備等功能，形成全站監控，并與遠方監控、調度通信；間隔層由若干個二次子系統組成，在站控層及站控層網絡失效的情況下，仍能獨立完成間隔層設備的就地監控功能。

針對工程具體情況，設計方案具有高可靠性，易于擴充和友好的人機界面，性能價格比優越，監控系統由站控層和間隔層兩部分組成，采用分層分布式網絡結構，站控層網絡采用TCP/IP協議的以太網。站控層網絡采用單網雙機熱備配置。

4.2應用場所

適用于公共建筑、工業建筑、居住建筑等各行業35kV以下電壓等級的用戶端配、用電系統運行監視和控制管理。

4.3系統結構

4.4、系統功能

4.4.1 實時監測

Acrel-1000變電站綜合自動化系統，以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合、分閘狀態及有關故障、告警等信號。

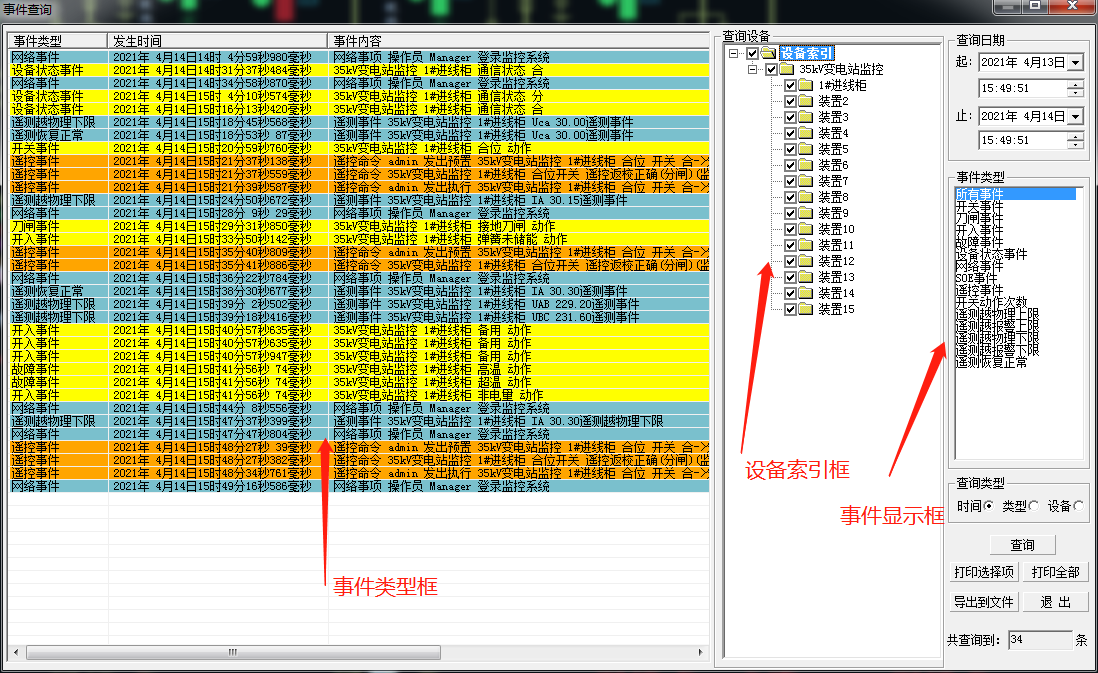

4.4.2 報警處理

監控系統具有事故報警功能。事故報警包括非正常操作引起的斷路器跳閘和保護裝置動作信號；預告報警包括一般設備變位、狀態異常信息、模擬量或溫度量越限等。

1） 事故報警。事故狀態方式時，事故報警立即發出音響報警（報警音量任意調節），操作員工作站的顯示畫面上用顏色改變并閃爍表示該設備變位，同時彈窗顯示紅色報警條文，報警分為實時報警和歷史報警，歷史報警條文具備選擇查詢并打印的功能。

事故報警通過手動，每次確認一次報警。報警一旦確認，聲音、閃光即停止。

次事故報警發生階段，允許下一個報警信號進入，即次報警不覆蓋上一次的報警內容。報警處理具備在主計算機上予以定義或退出的功能。

2） 對每一測量值（包括計算量值），由用戶序列設置四種規定的運行限值（物理下限、告警下限、告警上限、物理上限），分別定義作為預告報警和事故報警。

3） 開關事故跳閘到該次數或開關拉閘到該次數，推出報警信息，提示用戶檢修。

4）報警方式。

報警方式具有多種表現形式，包括彈窗、畫面閃爍、聲光報警器、語音、短信、電話等但不限于以上幾種方式，用戶根據自己的需要添加或修改報警信息。

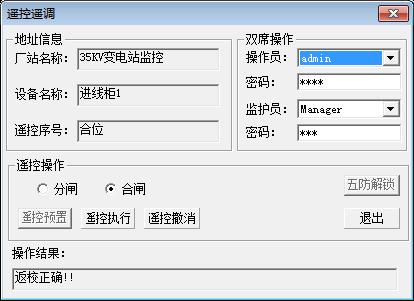

4.4.3 調節與控制

操作員對需要控制的電氣設備進行控制操作。監控系統具有操作監護功能，允許監護人員在操作員工作站上實施監護，避免誤操作。

操作控制分為四級：

第控制，設備就地檢修控制。具有優先級的控制權。當操作人員將就地設備的遠方/就地切換開關放在就地位置時，將閉鎖所有其他控制功能，只進行現場操作。

級控制，間隔層后備控制。其與第三級控制的切換在間隔層完成。

第三級控制，站控層控制。該級控制在操作員工作站上完成，具有遠方/站控層的切換。

第四級控制，遠方控制，優先級。

原則上間隔層控制和設備就地控制作為后備操作或檢修操作手段。為防止誤操作，在任何控制方式下都需采用分步操作，即選擇、返校、執行，并在站級層設置操作員、監護員口令及線路代碼，以確保操作的安全性和正確性。對任何操作方式，保證只有在上一次操作步驟完成后，才進行下一步操作。同一時間只允許一種控制方式。

納入控制的設備有：35kV及以下斷路器；35kV及以下隔離開關及帶電動機構的接地開關；站用電380V斷路器；主變壓器分接頭；繼電保護裝置的遠方復歸及遠方投退連接片。

3）定時控制。操作員對需要控制的電氣設備進行定時控制操作，設定啟動和關閉時間，完成定時控制。

4） 監控系統的控制輸出。控制輸出的接點為無源接點，接點的容量對直流為110V（220V）、5A，對交流為220V、5A。

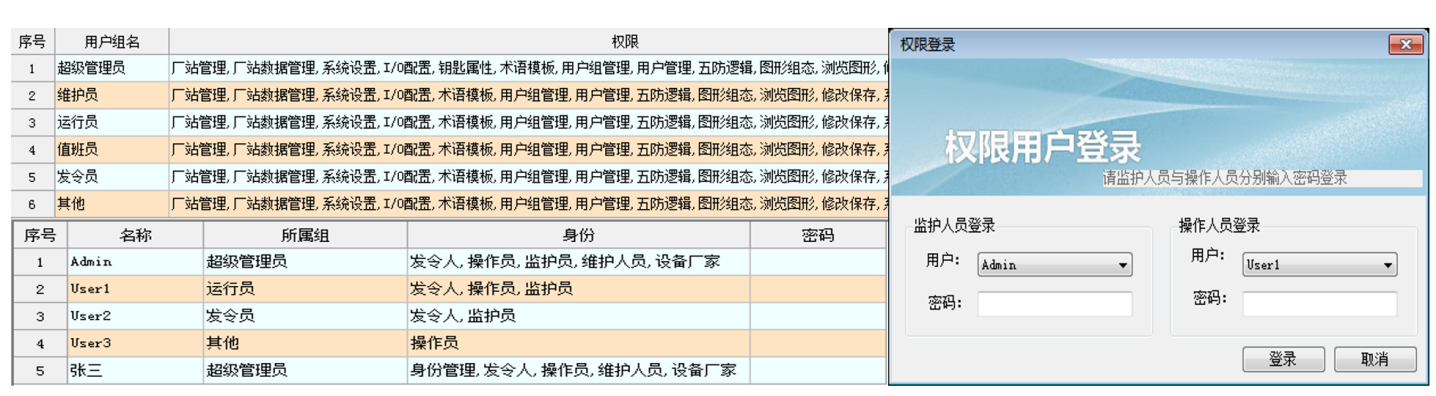

4.4.4 用戶權限管理

系統設置了用戶權限管理功能，通過用戶權限管理能夠防止未經授權的操作系統可以定義不同操作權限的權限組（如管理員、維護員、值班員組等），在每個權限組里添加用戶名和密碼，為系統運行、維護、管理提供可靠的安全保障。

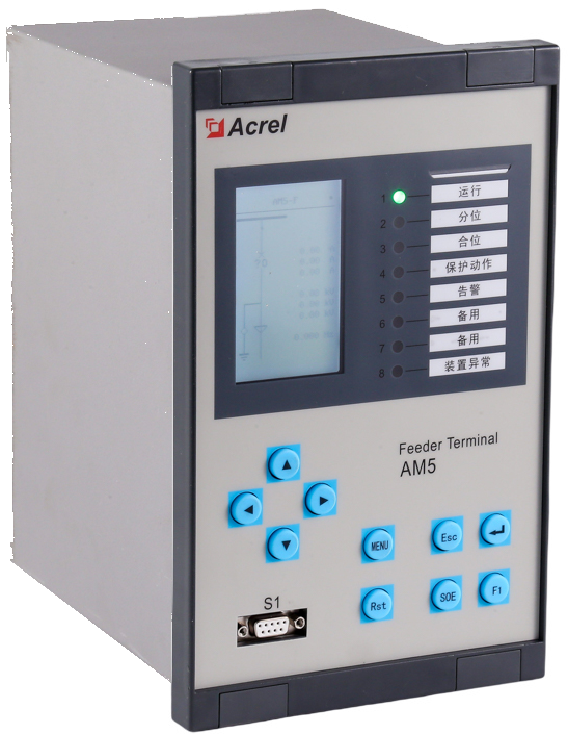

4.5系統硬件配置

	動作時間： 弧光單判據≤3.8ms 弧光電流雙判據≤7.8ms	0.4kV~35kV：每段母線配置1臺主機。
ARB6-A12
ARB6-A18
ARB6-A24
ARB6-A30
選配	2、3路以太網接口
ARB-S0		無源型廣角寬光譜探頭 （不含電池、免維護） 自帶濾光功能 全絕緣、不含金屬成分 （沒有電氣安全隱患） 配套雙股阻燃光纖（20米）	高壓柜：母線室配置1個弧光探頭，手車室和電纜室可按需各配置1個弧光探頭。 低壓柜：正對主母排處配置1個弧光探頭。
ARB-S1		無源型廣角紫外光探頭 （不含電池、免維護） 自帶濾光功能 ST標準接口 （國網應用） 配套雙股阻燃光纖（20米）
35kV/10kV/6kV 進線柜電能質量 在線監測	APView500

	無線測溫采集可接入60個無線測溫傳感器；U、I、P、Q等全電參量測量；2路告警輸出；1路RS485通訊；
ATE400		合金片固定，CT感應取電，啟動電流大于5A，測溫范圍-50-125C，測量精度±1℃；無線傳輸距離空曠150米；

5總結

科學合理的變電站設計是確保其安全可靠運行的基礎，應關注選址布局、設備選型和自動化系統設計；運行管理策略和能效優化措施能夠顯著提高變電站的運行效率和經濟效益；未來，隨著智能電網技術的發展，大型工業企業變電站將朝著更加智能化、自動化的方向發展，為企業提供更加可靠的電力供應。

參考文獻

【1】安科瑞企業微電網設計與應用手冊 2022.05版
