摘要：環境問題已成為制約經濟發展的主要因素，為此我國提出了節能減排的目標。但目前我國節能減排形勢依然嚴峻。截至2015年，全國能源消費總量達到了約40億噸標準煤。嚴峻的能源短缺與資源矛盾浪費日益激烈，對于企業，尤其是高能耗的工礦企業，必須以科技手段實現能源的實時監測與合理配置。

關鍵詞：企業；能耗監測與能源管理系統；設計；實現

一、引言

隨著改革開放進入深水區，我國的經濟總量已躍居世界前面，但是目前的發展依然是建立在傳統的高能耗、低效率的模式上，而目前環境問題愈發嚴峻，對經濟發展的制約也越來 越嚴重，因此，我們必須采取先進的科學技術，加強對能源的控制，建立完善的企業能耗監測與能源管理系統。

二、企業能耗監測與能源管理系統的設計

2.1企業能耗監測與能源管理系統設計的目標

企業建立能耗監測與能源管理系統主要是為了對一些重要的耗能設備以及能源介質進行實時控制和監控，進而了解和掌握各種能耗設備的運行情況和耗能情況，為做出科學合理的決策提供依據，最終達到能源系統高效、安全地運行的目標 。

設計能耗監測與能源管理系統的主要內容包含以下幾點：(1)采集能源相關的數據和信息，對其進行實時監控；(2) 完善網絡系統及自動化系統；(3)最大限度地挖掘企業的節能潛力，從能源的計劃、統計到最終的考核形成全方位的能源管理；(4)建立能源調度模型，從而給出優化能源調度的可行性意見和建議。

2.2企業能耗監測與能源管理系統的主要架構

2.2.1采集能源數據網絡

能源數據采集網絡可以在現有的基礎上，按照可行性、冗余性和可靠性將工礦企業的三級能源數據采集平臺進一步完善，進而建立更加實用的能源數據采集網絡，以此來適應未來 能流高度集成的需要。

2.2.2能源監測控制中心

能源監測控制中心主要包含了和節能減排緊密相關的各種信息，比如重點的耗電設備和耗能設備、生產關鍵信息、質量安全環保信息、能源質量信息等，并且相關信息還涉及一些關鍵數據。能源監測中心具備不同的功能，比如狀態監視功能、查詢歷史趨勢、監控實時報表、集成實時監控等功能，再與生產管理系統進行集成，最后達到管控一體化的目的。

2.2.3能源管理平臺

能耗監測與能源管理系統對整個計劃、調度和操作、考核等過程進行閉環管理，從事前、事中和事后進行全方位的考核口。

事前管理。能源管理系統與生產管理系統實現集成之后可以獲取相關的生產信息，然后再針對各個能源建立耗能模型，并給出各工序能源介質的消耗以及生產計劃，在事前做好靜態管理。另外，能源管理系統與能源調度系統進行集成，可以對能耗信息進行一定的預測，然后再獲取相關的能源優化調度建議。

事中監督。能耗監測與能源管理系統包含調度運行管理和質量環保管理對系統現場的運行狀況進行的實時跟蹤，還可以對能源設備進行在線監督，利用強大的數據分析和挖掘工具分析影響系統運行的不同因素，并對能源的調度和調整進行準確的指導，進而實現節能的目的。

事后考核。能耗監測與能源管理系統需要對能源進行控制和管理，因此，需要使本系統的計量結算功能、考核功能、報表功能、統計分析功能等得到實現。只有這些功能都得到實現才能獲取能源的計劃以及定額的執行情況、能源設備運行情況、環境與安全情況等。對一些超額現象要進行處罰，節能現象要給予獎勵。在系統的運行過程中要嚴格執行相關的考核制度，改善當前的高能耗、低效益發展模式。

2.2.4預測、調度能源模型

能耗監測與能源管理系統通過能流數據進行采集、監控 和分析，建立起能源的調度與預測模型。此模型可以對能耗情況進行準確的預測，還可以進行動態模擬計算，進而根據實際情況給出優化調度方案，通過對能源進行合理的調度，使能源的利用效率得到提高，繼而實現節能減排的目的。

企業能耗監測與能源管理系統的實現

3.1 監測和管理能源功能的實現

監測和管理功能的實現主要是依據系統使用的ESP-ISYS系統和綜合集成平臺，進而建立對能源進行綜合監控的系統。本系統可以對相關信息進行全面覆蓋，比如質量安全環保信息、重點耗能和耗電設備信息等。能源管理平臺對搜集到的三級能源數據以及關鍵的耗能設備的運行數據、相關生產數據、質量環保數據等進行進一步的集成和管理。

能源管理系統還可以對收集到的能源數據進行校正和診斷，對各個耗能設備進行實時監視、故障診斷與應急聯動等功能，在實際的運行過程中可以結合能源優化調度系統實現能源的預測與優化調度等，進而實現能源管控的一體化。

3.2 數據采集與自動化功能的實現

本系統數據采集功能的實現主要是結合企業當前的網絡 架構，利用三層交換技術實現局域網的劃分。核心層一般采用 工業以太環網設計，圖1為數據采集的網絡示意圖。

另外，為了滿足本系統的要求，需要采集的能源數據包含了一些重點的耗能耗電設備運行數據、質量環保安全數據，以及與能源相關的一些生產數據等。在系統的具體運行過程中需要結合企業的實際情況設置相應的計量儀表，并且還需要改造沒有通訊接口的計量儀表，這樣不但可以提高能源儀表的配備 率，而且也為能源系統的監控與管理提供了堅實的保證。

3.3 平衡和調度能源功能的實現

本系統中能源的調度與平衡功能的實現需要在對能源數 據的采集和分析的基礎上進行，通過建立相關的優化調度模 型，實現對能源生產與消耗的預測。另外，可以借助在線系統 對能源進行動態模擬計算，還可以在預測和模擬的基礎上對 未來一段時間內的能源消耗成本進行簡要的預測，給出更優 化的具體調度方案和意見，進而實現節能減排的目標。

四、應用場所

鋼鐵、石化、冶金、有色金屬、采礦、醫藥、水泥、煤炭、造紙、化工、物流、食品、水廠、電廠、供熱站、軌道交通、航空工業、木材、工業園區、醫院、學校、酒店、寫字樓以及汽車制造、機電設備、電器產品、工器具制造等離散制造業。

五、系統結構

現場通過廠區局域網和平臺通訊，平臺搭建在客戶自己配置的服務器上。搭建完成之后，客戶可以在任意能與局域網聯通的地方，通過有權限的賬號登陸網頁以及手機APP查看各處的運行情況。

系統可分為三層：即現場設備層、網絡通訊層和平臺管理層。

現場設備層：主要是連接于網絡中用于水、電、氣等參量采集測量的各類型的儀表等，也是構建該配電、耗水、耗氣系統必要的基本組成元素。肩負著采集數據的重任，這些設備可為本公司各系列帶通訊網絡電力儀表、溫濕度控制器、開關量監測模塊以及合格供應商的水表、氣表、冷熱量表等。

網絡通訊層：包含現場智能網關、網絡交換機等設備。智能網關主動采集現場設備層設備的數據，并可進行規約轉換，數據存儲，并通過網絡把數據上傳至搭建好的數據庫服務器，智能網關可在網絡故障時將數據存儲在本地，待網絡恢復時從中斷的位置繼續上傳數據，保證服務器端數據不丟失。

平臺管理層：包含應用服務器、WEB服務器和數據服務器，一般應用服務器和WEB服務器可以合一配置。

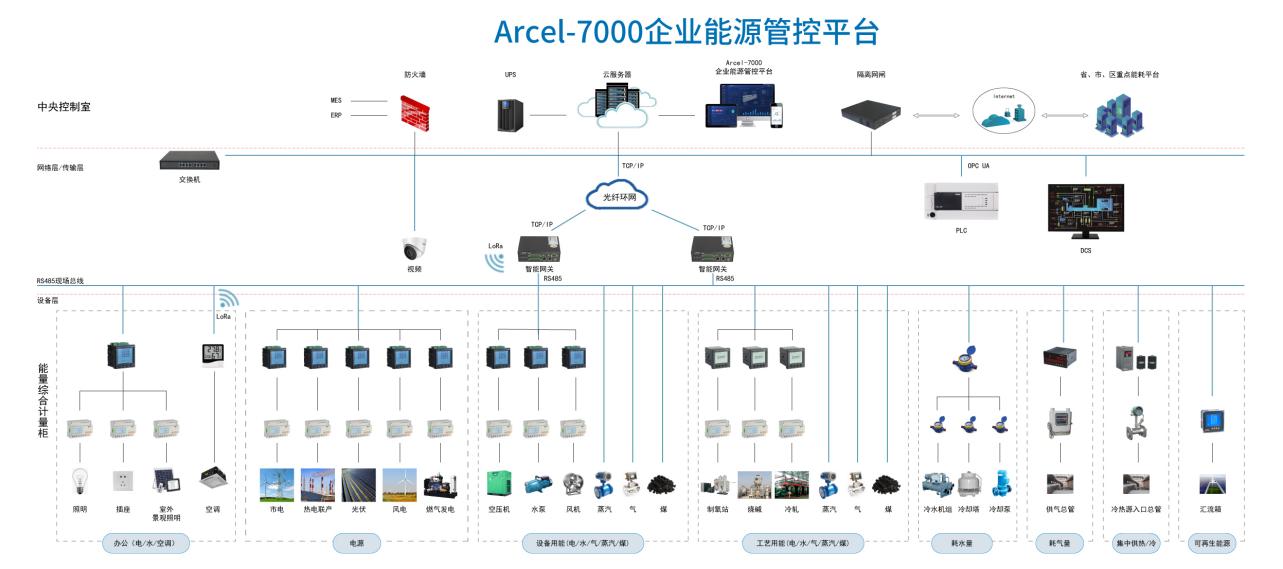

平臺采用分層分布式結構進行設計，詳細拓撲結構如下：

六、系統功能

平臺采用自動化、信息化技術和集中管理模式，對企業的生產、輸配和消耗環節實行集中扁平化的動態監控和數據化管理。實時監測企業各類能源的消耗情況，通過數據分析、挖掘和趨勢分析，幫助企業加強能源管理，提高能源利用效率和節能潛力，為節能改造提供數據依據。

6.1平臺登錄

在瀏覽器打開云平臺鏈接、輸入賬戶名和權限密碼，進行登錄，防止未授權人員瀏覽有關信息。

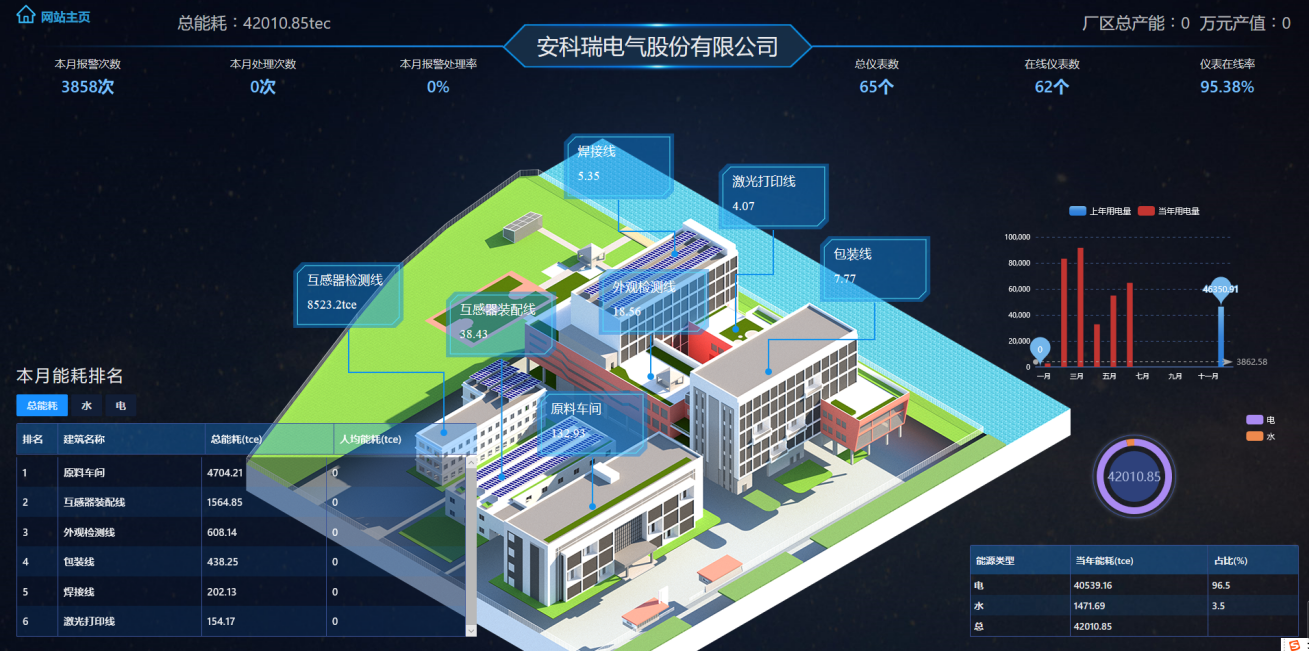

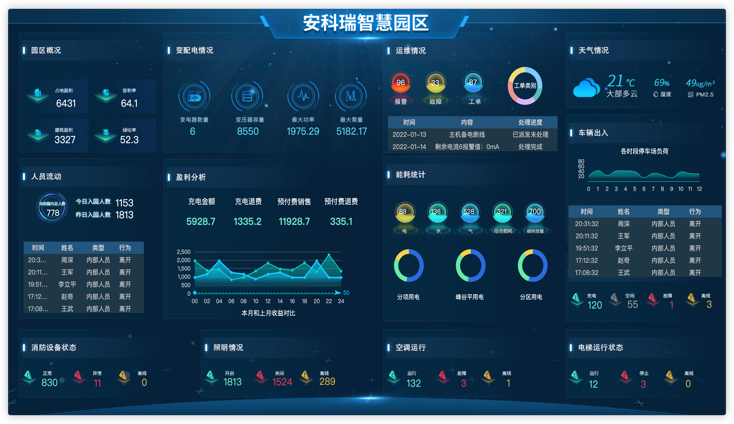

6.2大屏展示

用戶登錄成功之后進入大屏展示頁面，展示企業及各區域的能耗折標、產值、異常、排名、占比、通訊情況，點擊區域展示該區域的分類能耗、產值等相關信息。

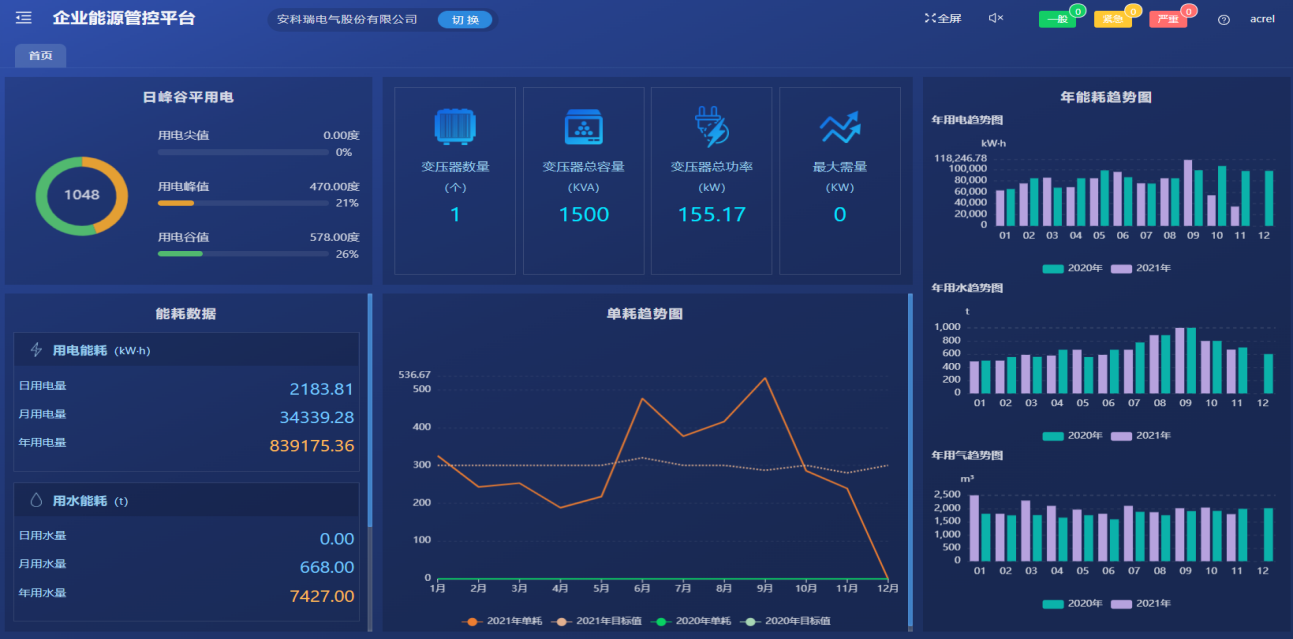

6.3首頁

首頁展示峰谷平用電、變壓器情況、年能耗趨勢、單耗趨勢、分類能耗等企業級統計數據。

6.4數據監控

對企業各點位的能源使用、報警等情況進行實時的監控。以便企業用戶能夠實時的監測各個點位的運作情況，同時能更快的掌握點位的報警，并為企業削峰填谷、調整負載等技改措施提供數據支撐。

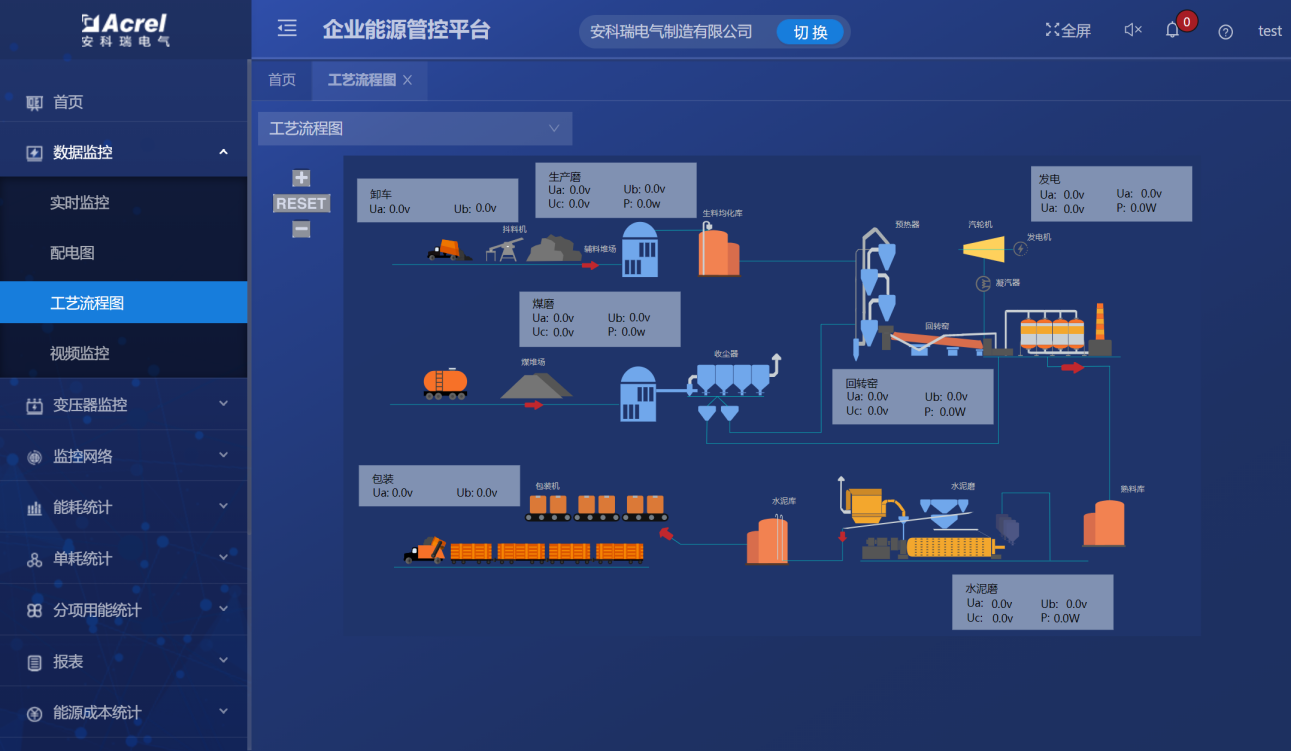

能源實時監控：對于水、電、氣等能源消耗進行實時監測，確保用能環節的持續穩定運行，顯示配電圖、能流圖、能源平衡網絡圖、能源計量網絡圖等功能。

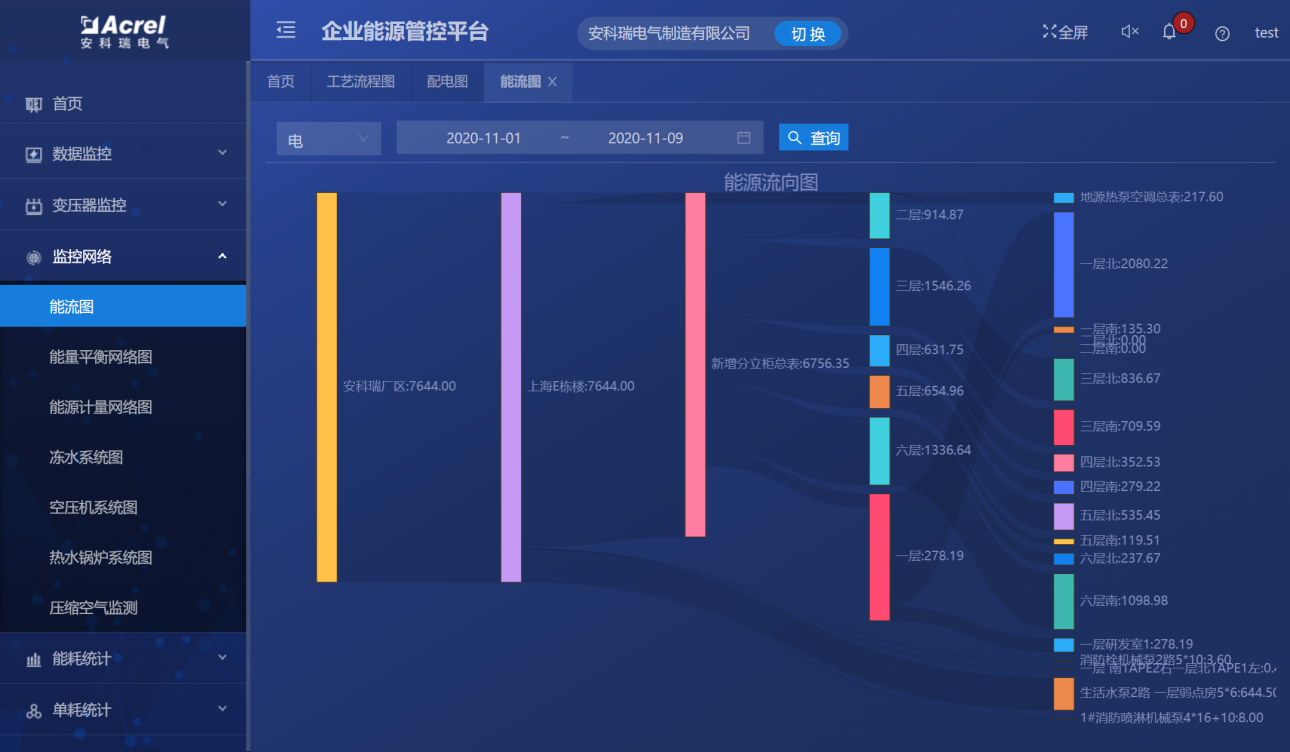

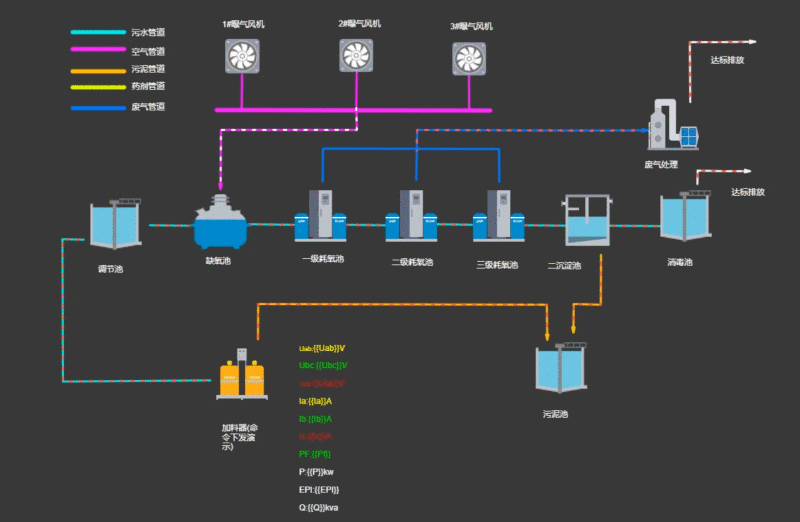

能流圖：需要在能流圖上對水、電、氣的消耗情況進行實時展示；當能源參數越限報警，可提供報警重要性等級分類，同時支持APP推送、手機短信、郵件、釘釘、語音播報、系統彈窗報警提示等；

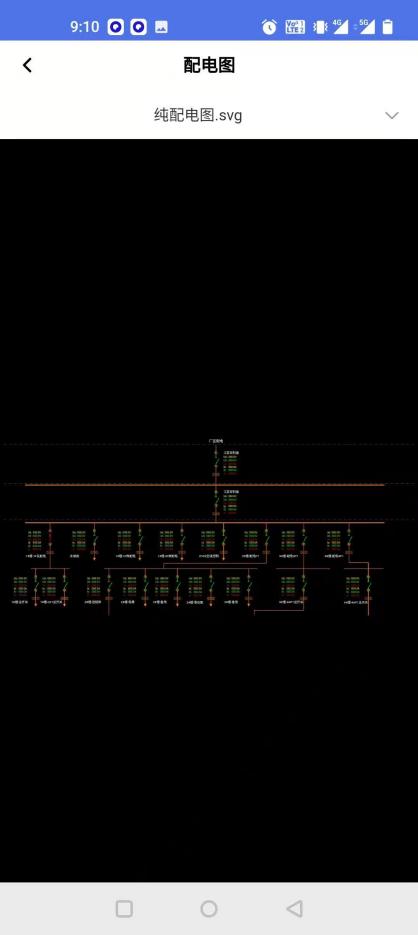

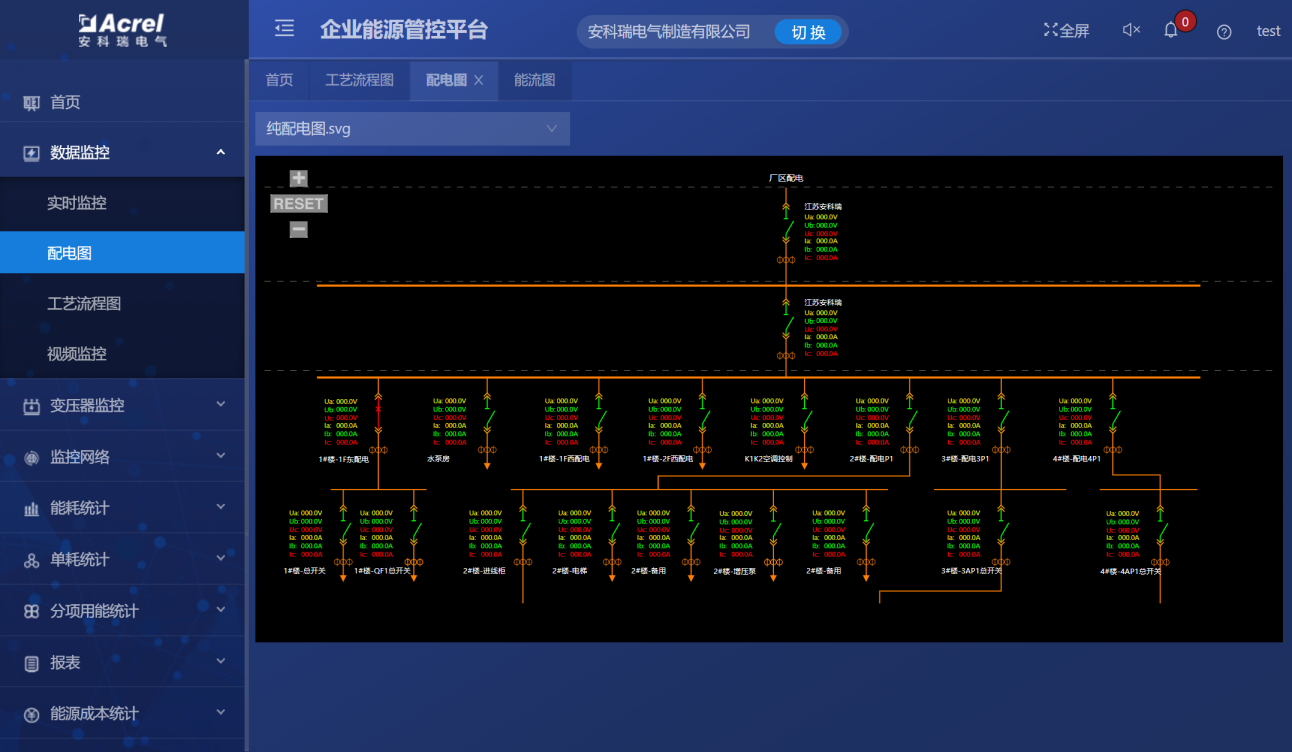

配電圖：將配電房真實情況畫入配電圖，實時展示接入的門禁、水浸、電水氣等儀表的實時參數、門禁水浸狀態及能耗數據。

實時統計：實時統計工廠、車間、工序、設備的當年、季度、月、周、日、班次等能耗值；

數據展示：通過實時曲線和歷史曲線展示不同區域、不同設備的不同的能耗參數；

檢測：對能源報警信息進行集中顯示，可以對報警閾值信息進行相關處理操作，可以對報警參數進行在線設置，當能源參數越限報警，可提供報警重要性等級分類，具備APP推送、手機短信、郵件、釘釘、語音播報、系統彈窗等報警提示；

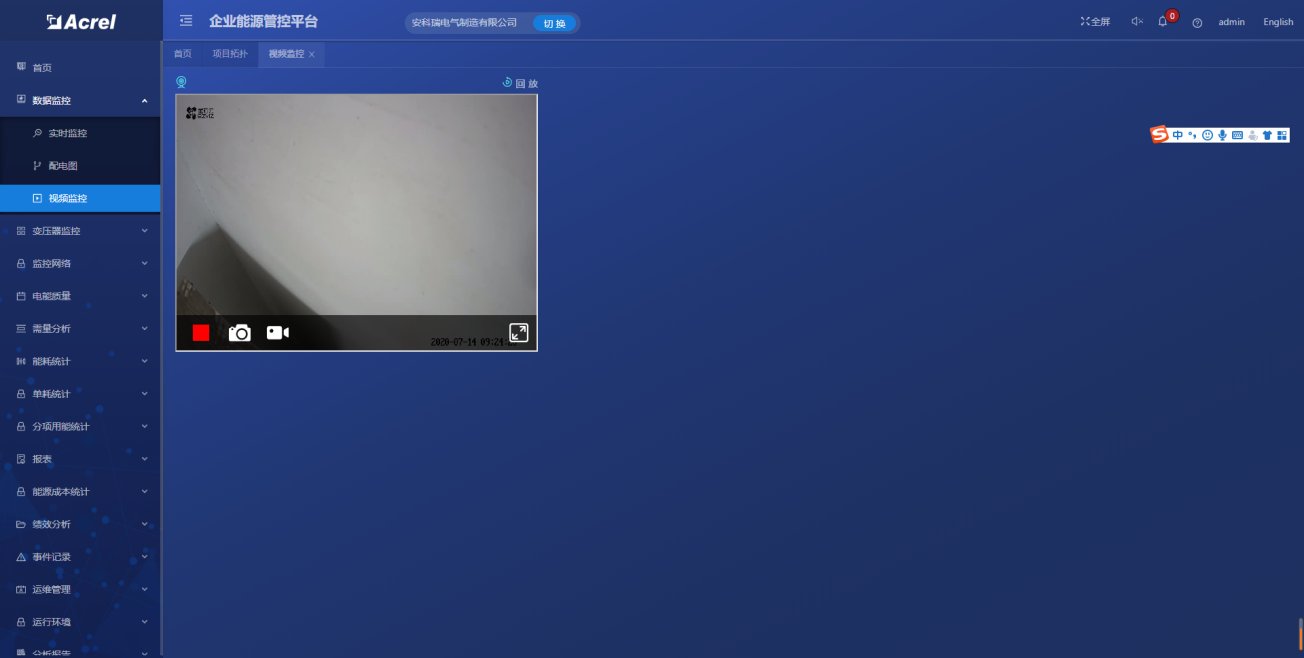

6.5視頻監控

接入攝像頭，實時掌控企業內實際情況。

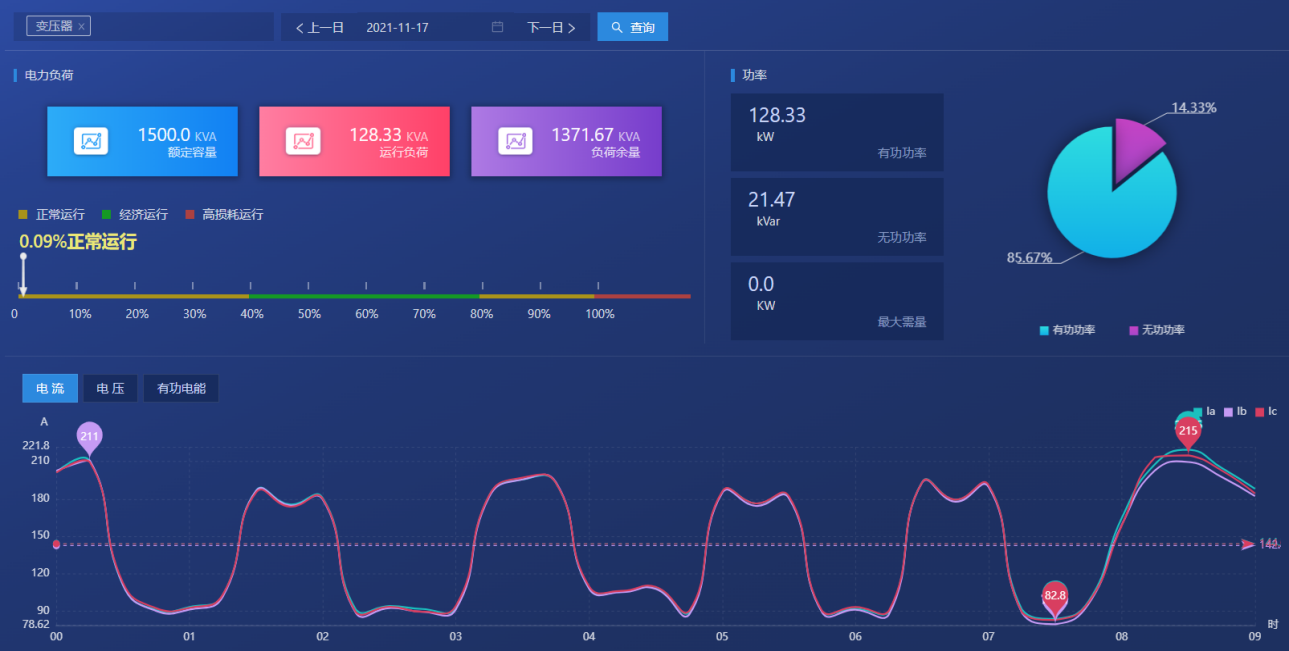

6.6變壓器監控

展示各電壓器的負載情況，從而可以為變壓器配備情況進行科學合理的規劃。通過各種運行參數狀態下用電效能的對比分析，找出更好的運行模式。根據運行模式調整負載，從而降低用電單耗，使電能損失降低。

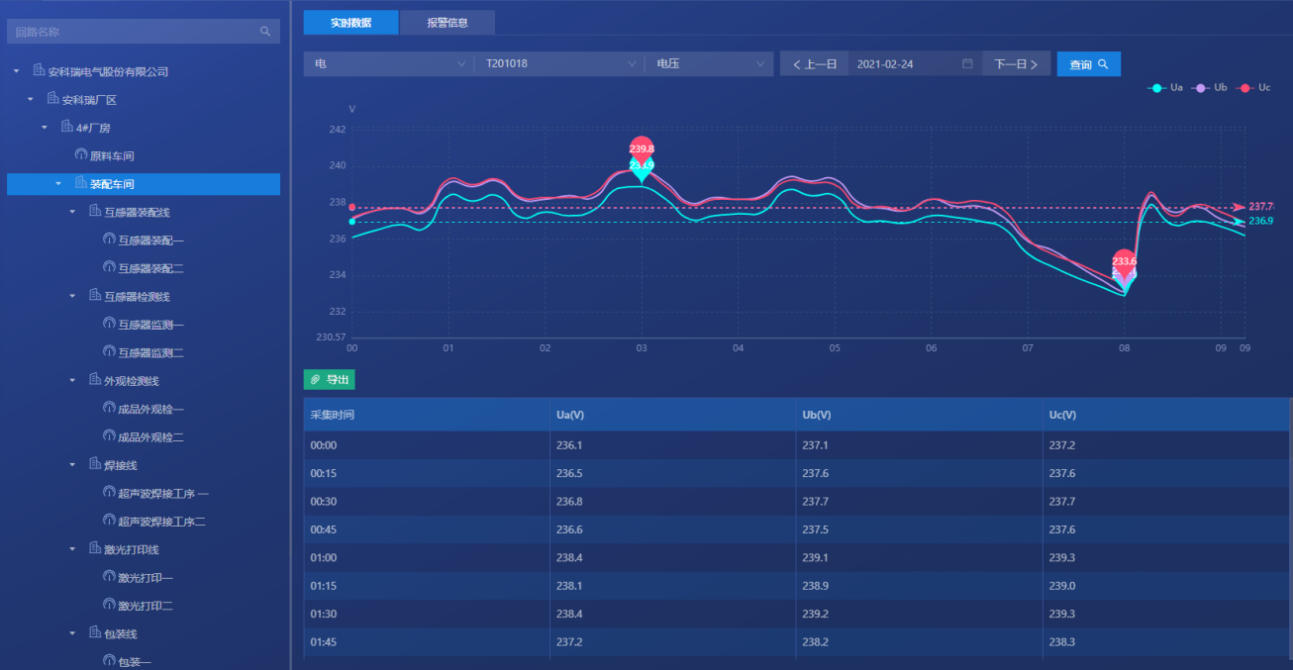

6.7儀表實時監控

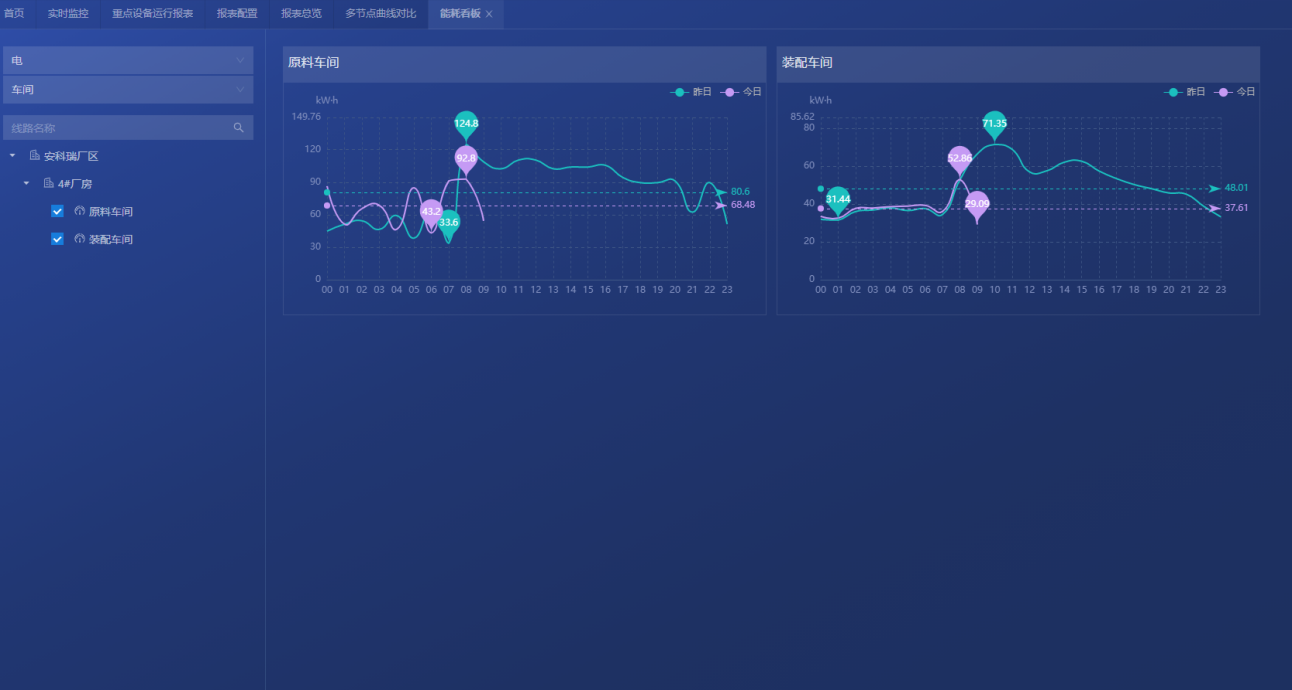

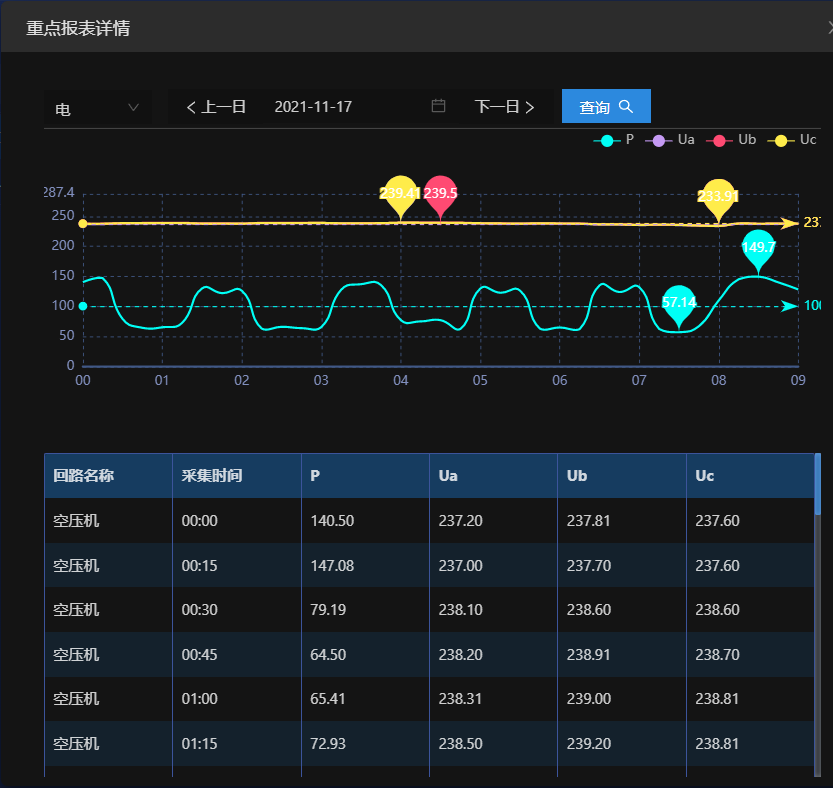

展示各個水電氣儀表的實時參數變化，以曲線圖的方式展示。

6.8能源中控

將所有有關能源的能源參數集中在一個看板中，能從多個維度對比分析，實現各個產業線的對比，幫助領導掌控整個工廠的能源消耗，能源成本，標煤排放等的情況。

6.9用能統計

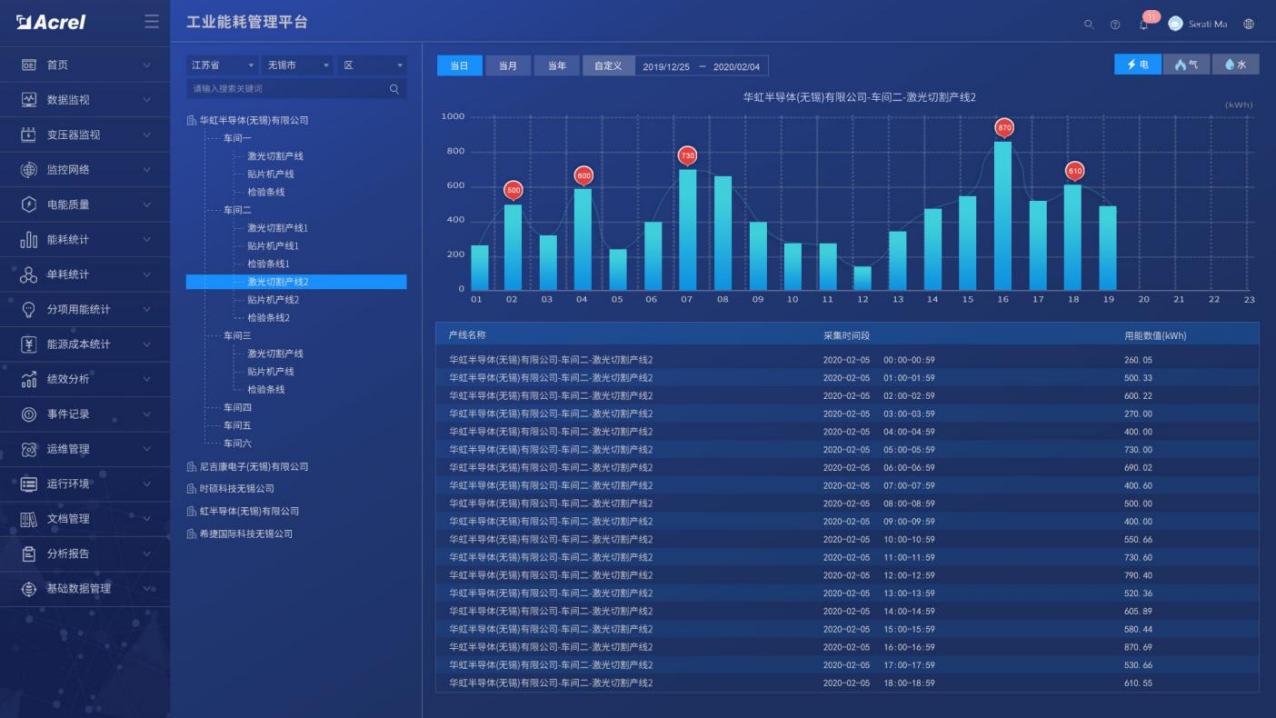

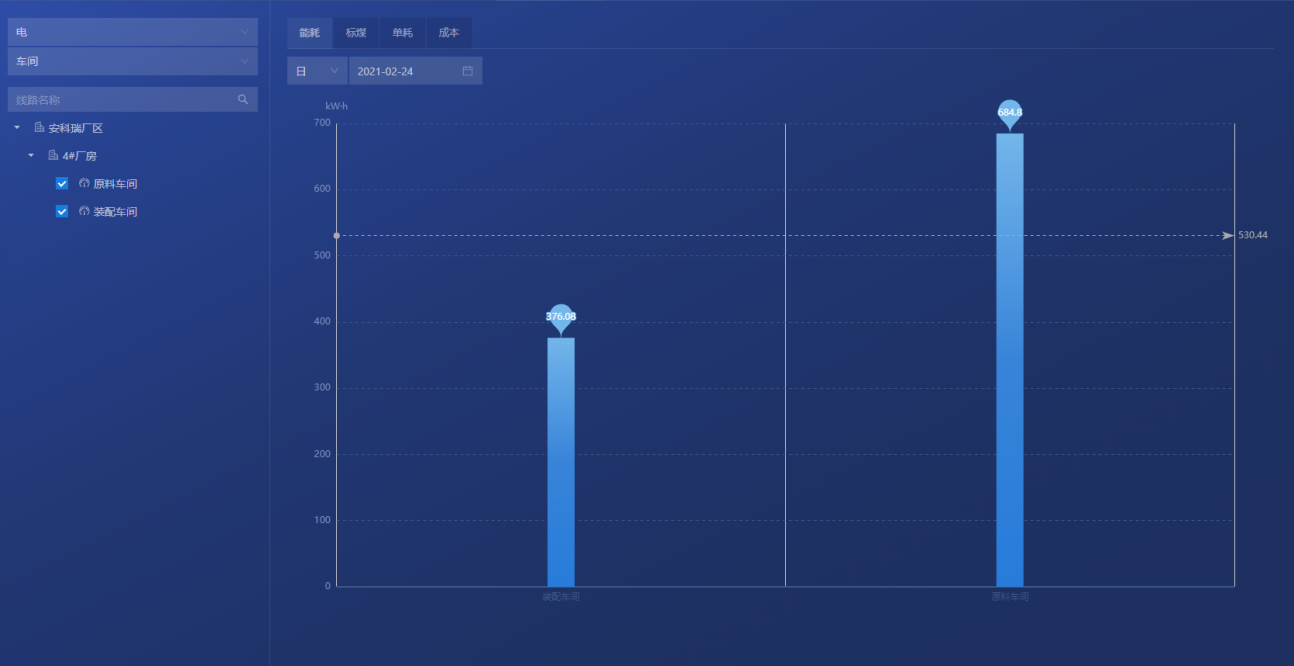

從能源使用種類、監測區域、車間、生產工藝、工序、工段時間、設備、班組、分項等維度，采用曲線、餅圖、直方圖、累積圖、數字表等方式對企業用能統計、同比、環比分析、實績分析，折標對比、單位產品能耗、單位產值能耗統計，找出能源使用過程中的漏洞和不合理地方，從而調整能源分配策略，減少能源使用過程中的浪費。

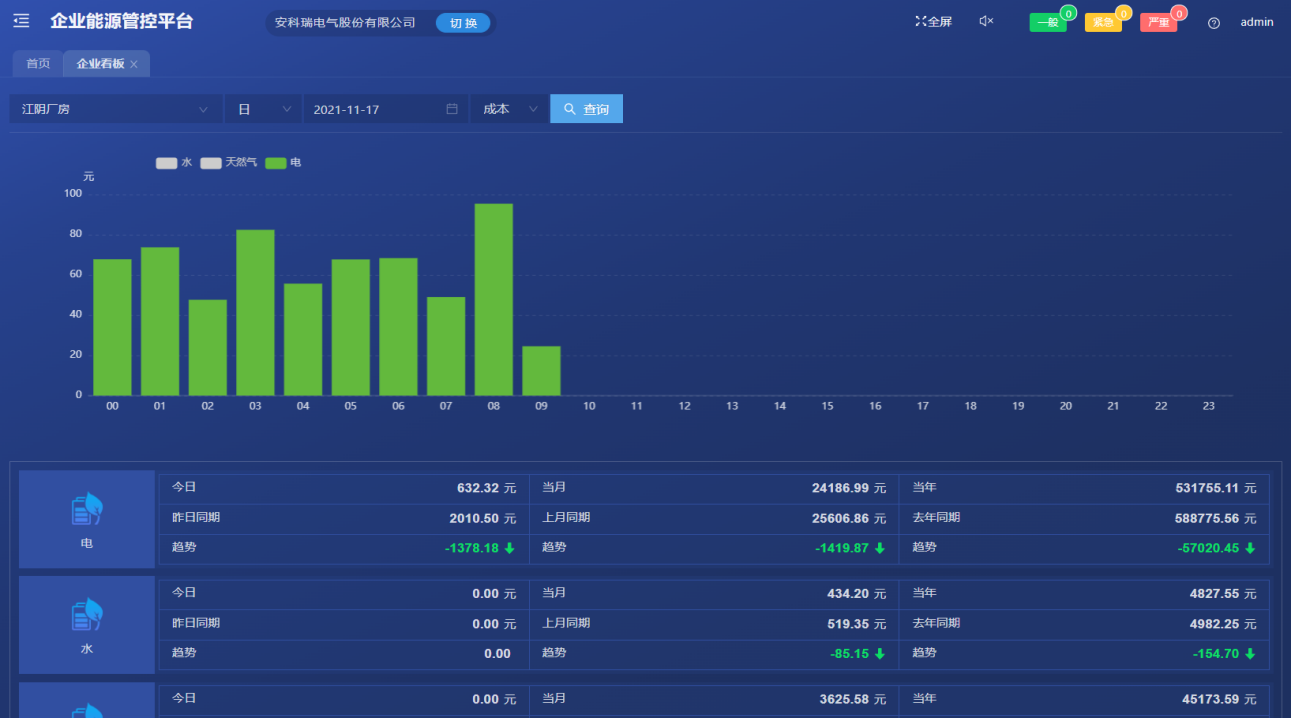

6.10成本分析

統計各個監測節點（工廠、車間）的當年、季度、月、周、日各類能源消耗費用，其中電包括峰電量、峰電費、谷電量、谷電費以及平均電量和平均電費。

6.11產品單耗統計

與企業MES系統對接，通過產品產量以及系統采集的能耗數據，在產品單耗中生成產品單耗趨勢圖，并進行同比和環比分析。同時將產品單耗與行業/國家/國際指標對標，以便企業能夠根據產品單耗情況來調整生產工藝，從而降低能耗。

6.12績效分析

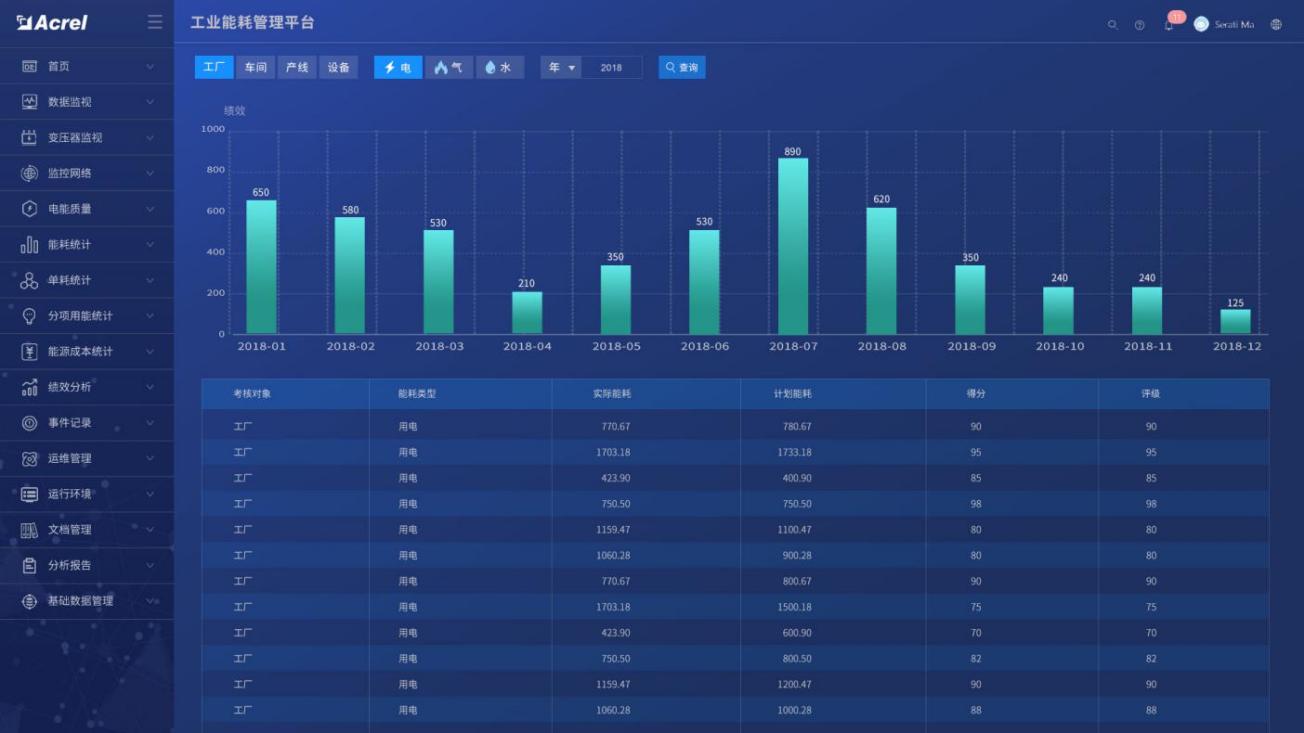

對各類能源使用、消耗、轉換，按班組、區域、車間，產線、工段、設備等進行日、周、月、年、指定時段績效統計按照能源計劃或定額制定的績效指標進行KPI比較考核，幫助企業了解內部能效水平和節能潛力，評定能源消耗是否合理。

6.13運行監測

系統對區域、工段、設備能源消耗進行數據采集，監測設備及工藝運行狀態，如溫度、濕度、流量、壓力、速度等，并支持變配電系統一次運行監視?？芍苯訌膭討B(tài)監測平面圖快速瀏覽到所管理的能耗數據，支持按能源種類、車間、工段、時間等維度查詢相關能源用量。

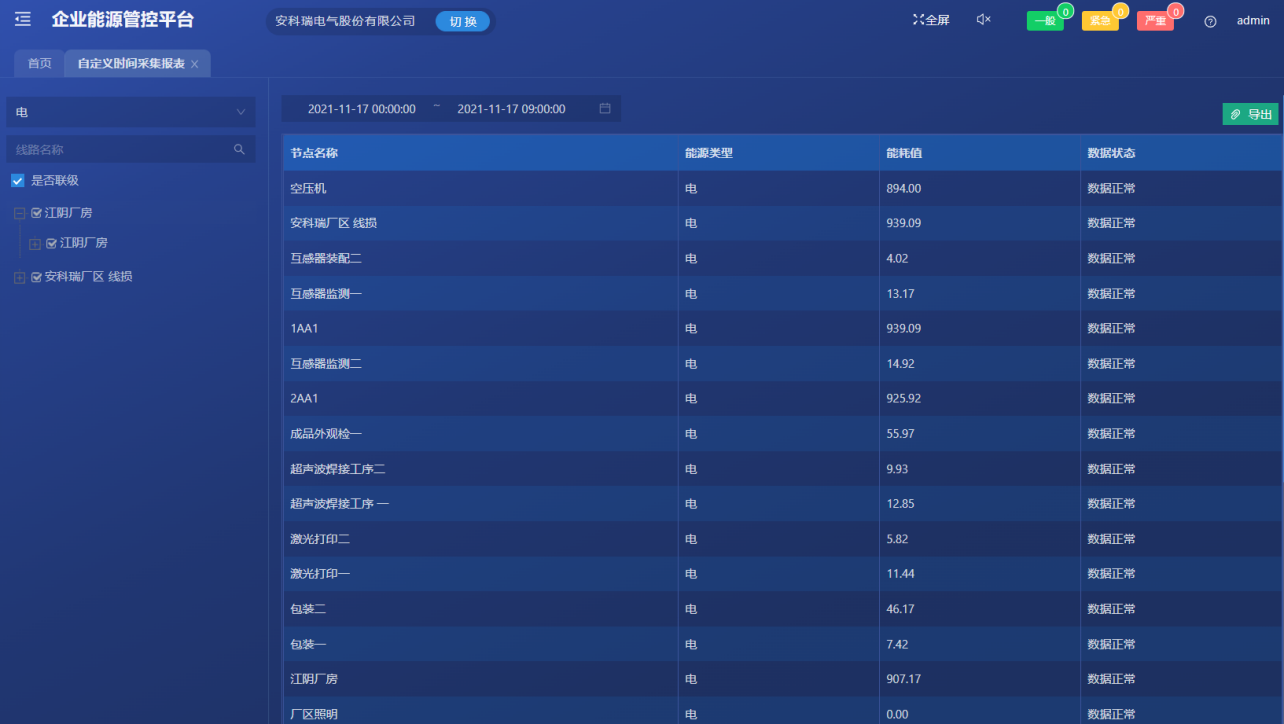

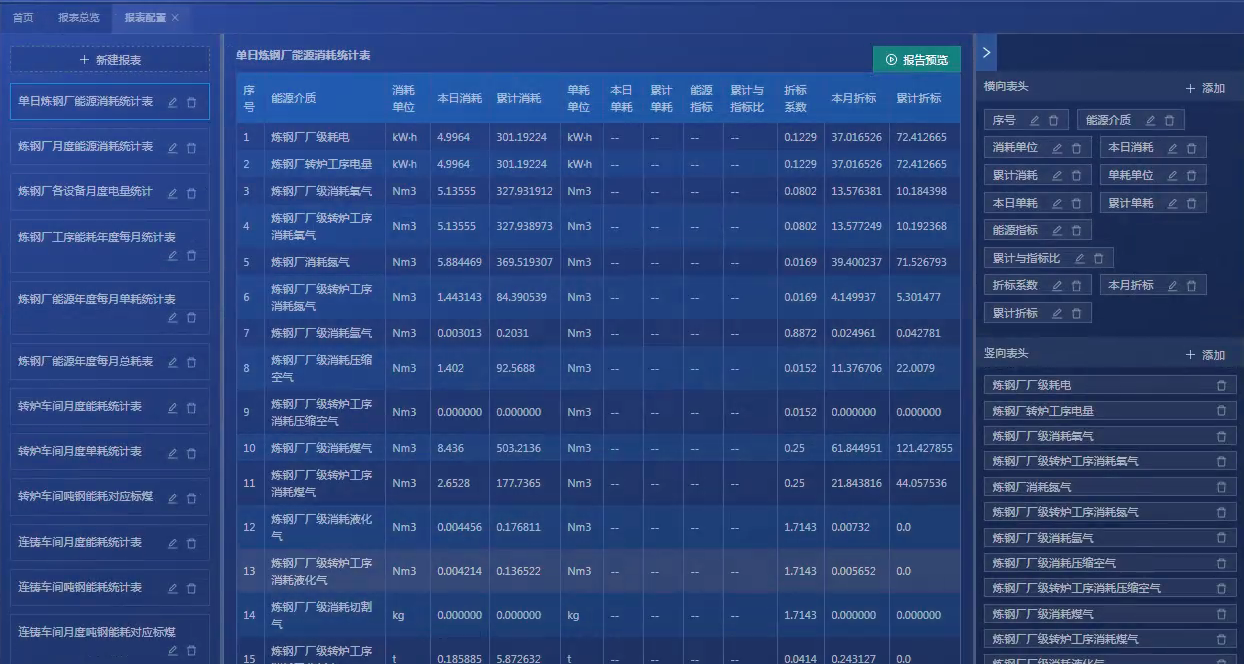

6.14自定義能耗報表

用戶可通過自定義報表頭與列，靈活生產各種報表，查看企業各個節點的能耗，單耗，成本，綜合能耗等信息，并同比、環比報表，支持導出報表。

6.15同比、環比

提供能耗成本的圖形對比分析，包括分時段（日、月、年）的同比、環比分析，分類、分時段、分項（地點、機構、設備）統計圖形對比分析（柱狀圖、餅圖、堆積圖等）。

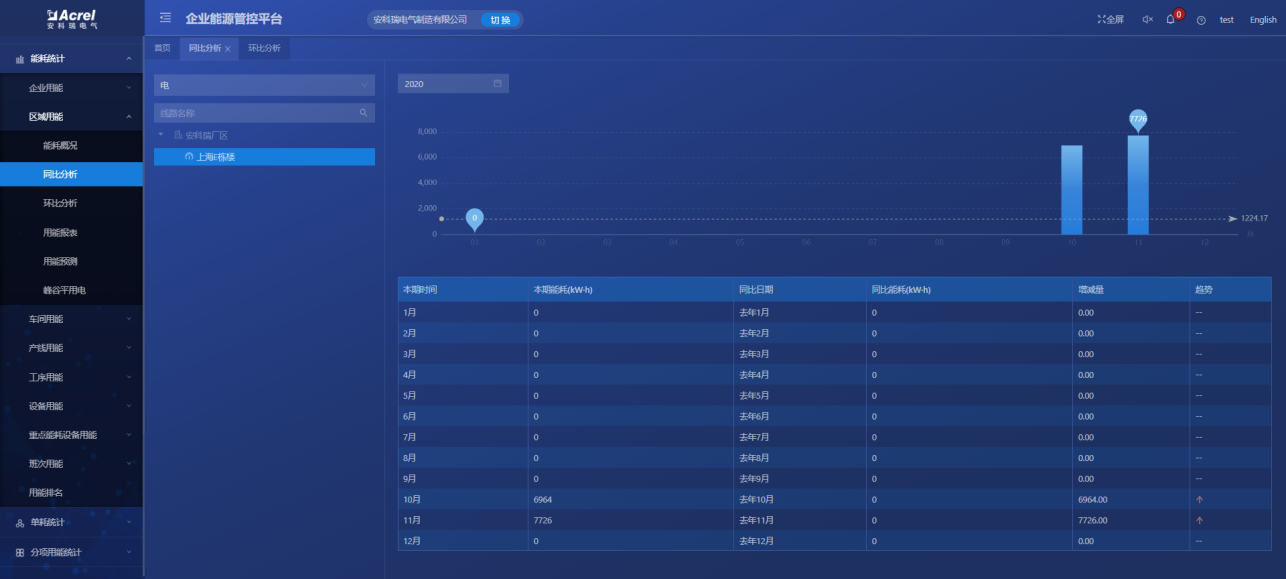

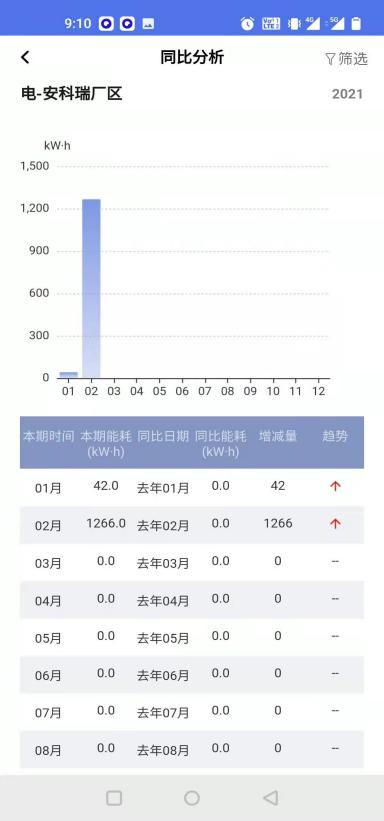

同比

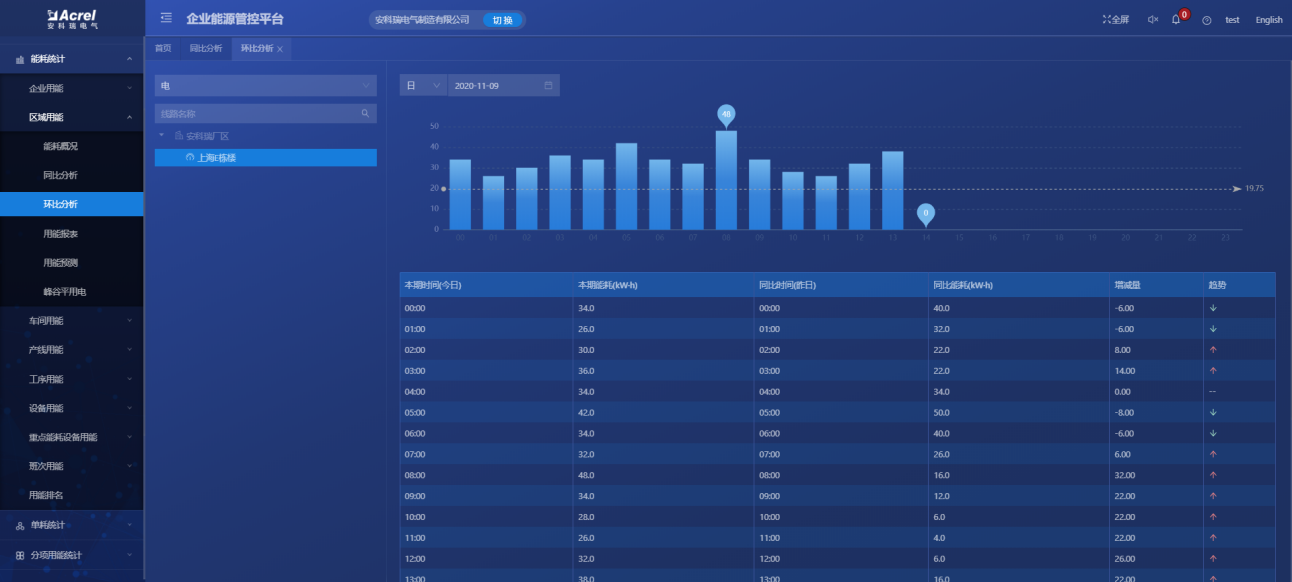

環比

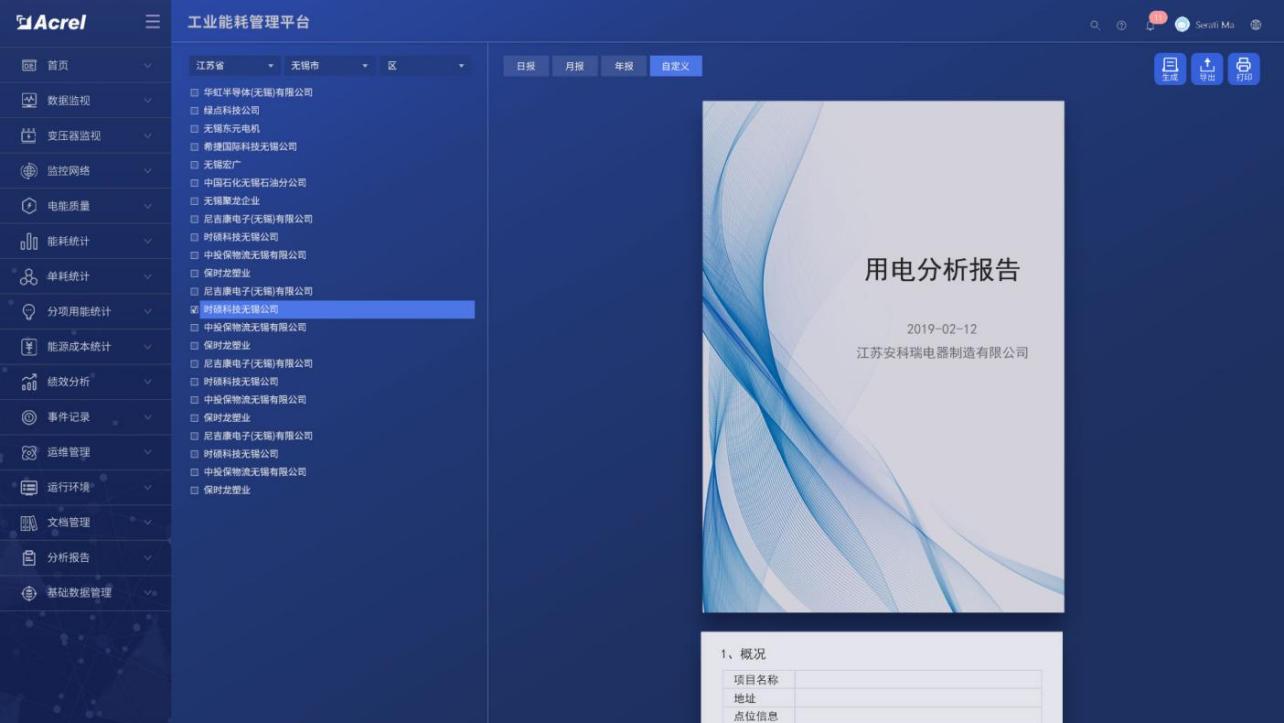

6.16分析報告

以年、月、日對企業的能源利用情況、線路損耗情況、設備運行情況、運維情況等進行仔細的統計分析，讓用戶更加了解系統的運行情況，并為用戶提供數據基礎，方便用戶發現設備異常，從而找出改善點，以及針對用能情況挖掘節能潛力。

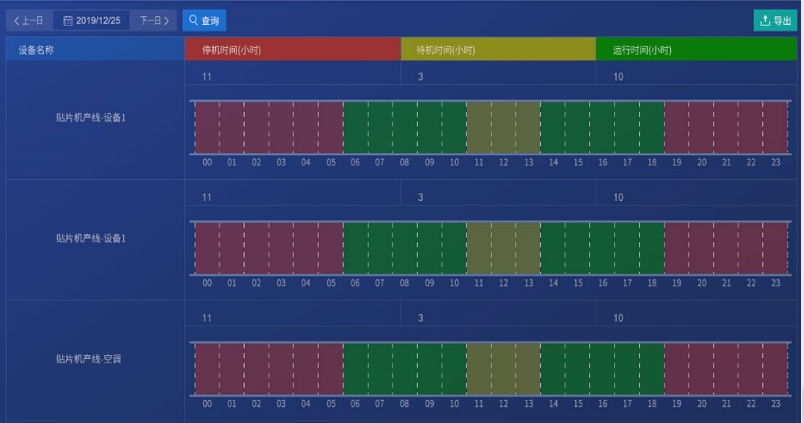

6.17能耗設備用能

監控耗能設備運行、停機及異常狀態，及時解決設備故障停運導致無法正常生產。

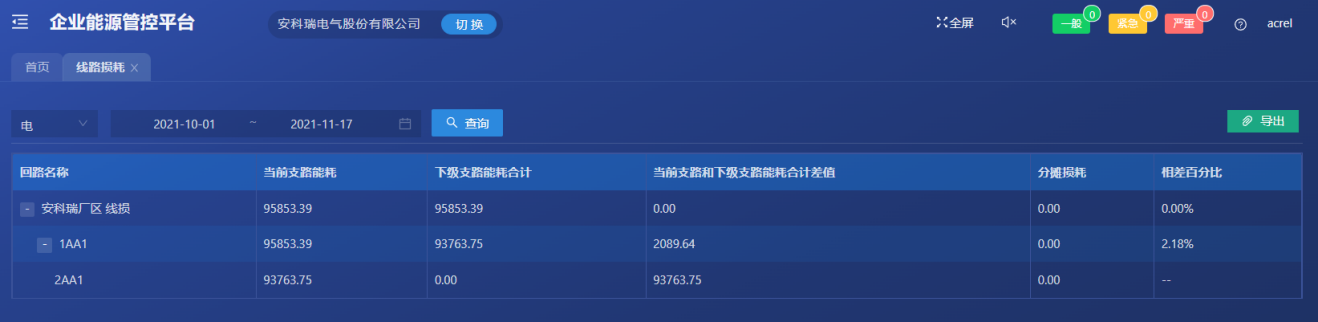

6.18線損分析

根據節點、能源分類，查詢各個節點線路上的能源損耗數據，及時發現能量在使用過程中的跑冒滴漏和異常用能等浪費的問題，提醒用戶及時進行干預。

6.19碳排放管理

按照區域對碳排放總量的變化趨勢進行統計，并進行同環比分析。對單位產值碳排放量進行計算，并結合減排指標實現超標預警，提升區域減排水平，促進碳達峰目標實現。

6.20電能質量監測

實時監測諧波含量、三相不平衡度、功率因數等，確保功率因數不低于供電局考核指標，避免被罰款和設備出現故障。

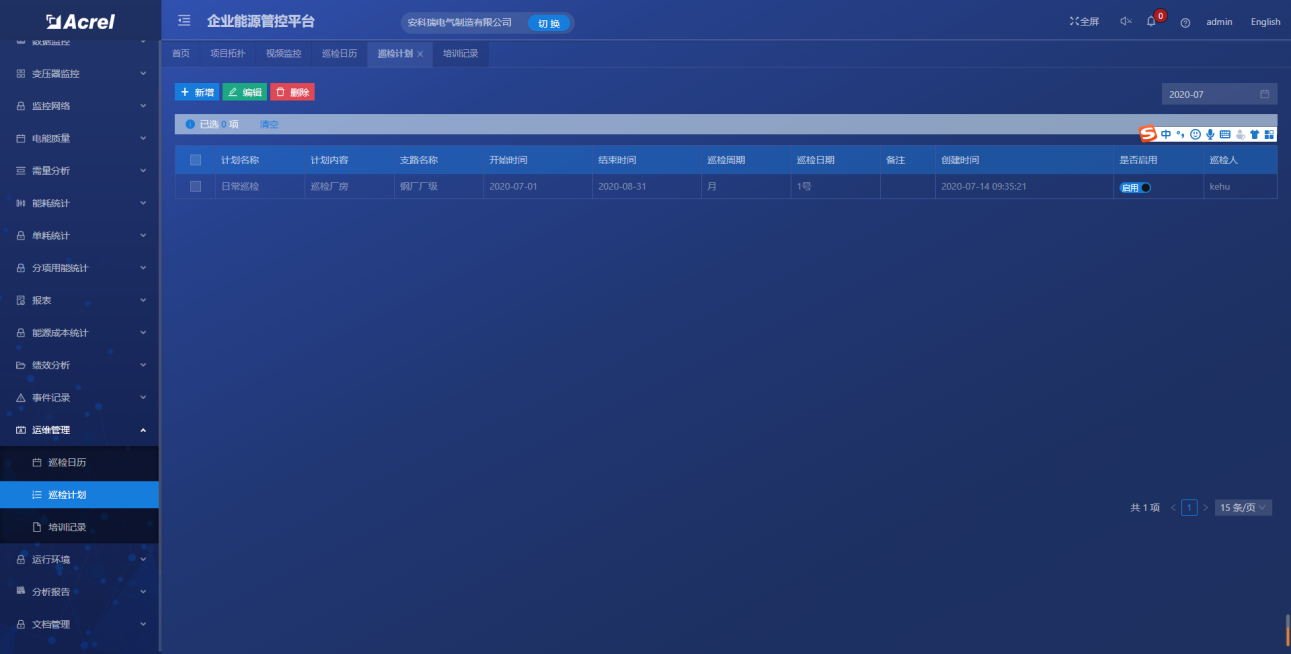

6.21運維管理

系統支持設備日常巡檢計劃、派工、消缺、報修、派工等設備運維管理，方便運行管理人員的制定巡檢計劃、派工，巡檢人員執行巡檢、完成工單、巡檢發現問題消缺，進行故障報修、跟進維修進度，滿足日常巡檢、設備維修保養需要。

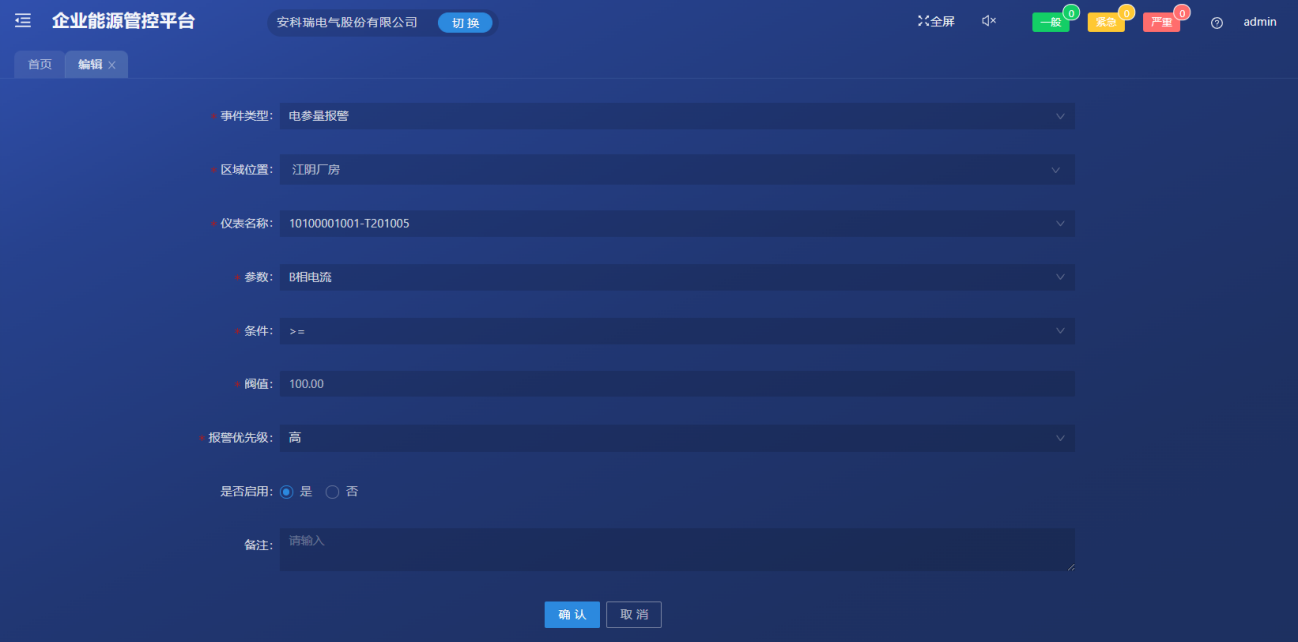

6.22報警管理

針對于電氣正常開展、限電和能耗雙控，實現電參量異常報警、電氣火災隱患報警、能耗超標報警、限電報警等，幫助企業提前預警，避免發生火災事故和被罰款導致用能成本過高。支持分級分類報警，可對報警進行派發與閉環處理。

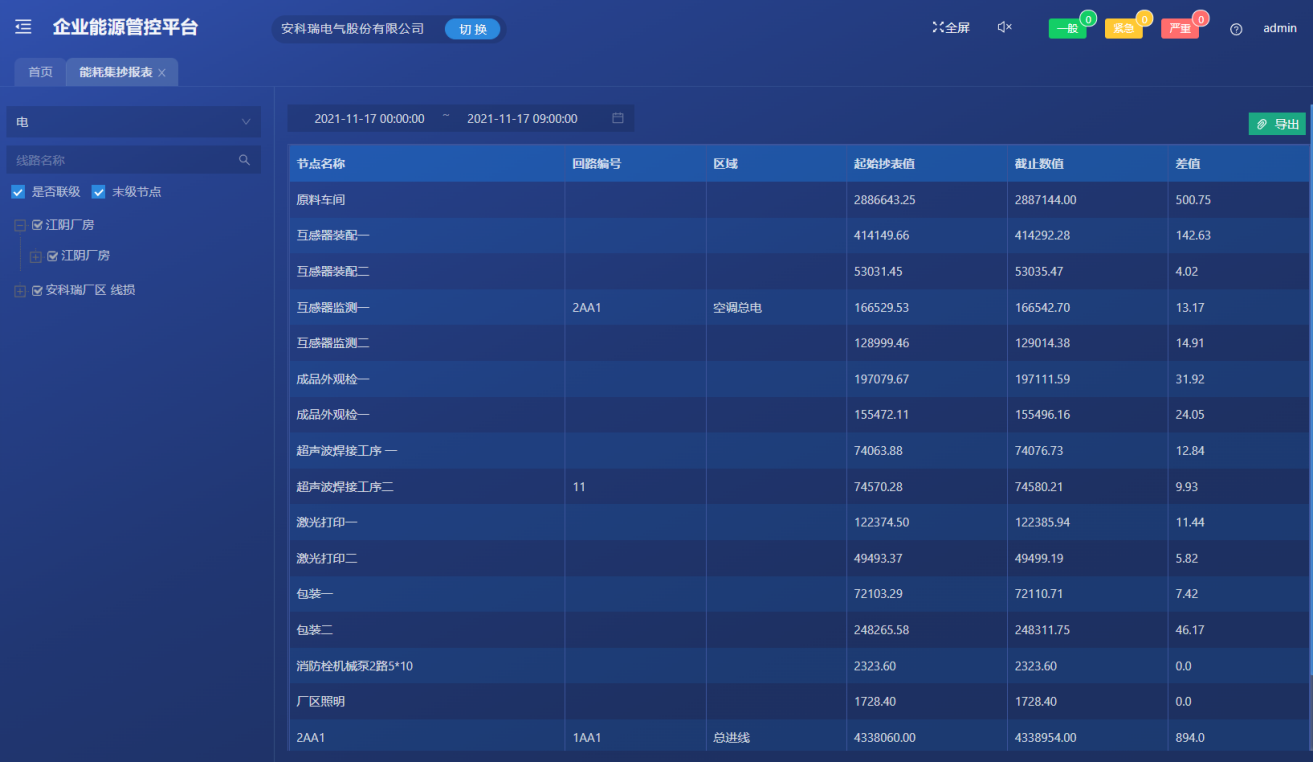

6.23能耗抄表

可自定義時間段抄儀表的抄表值以及差值，可自定義抄表的分類分項。

6.24能耗分析自定義時間抄表

可自定義時間段內各個拓撲節點的能耗值，可自定義抄表能耗值的的分類分項。

6.25容需量報表

提供容需量報表，實時展示容量需量價格的變化情況，幫助企業實現容改需，降低基本電費。

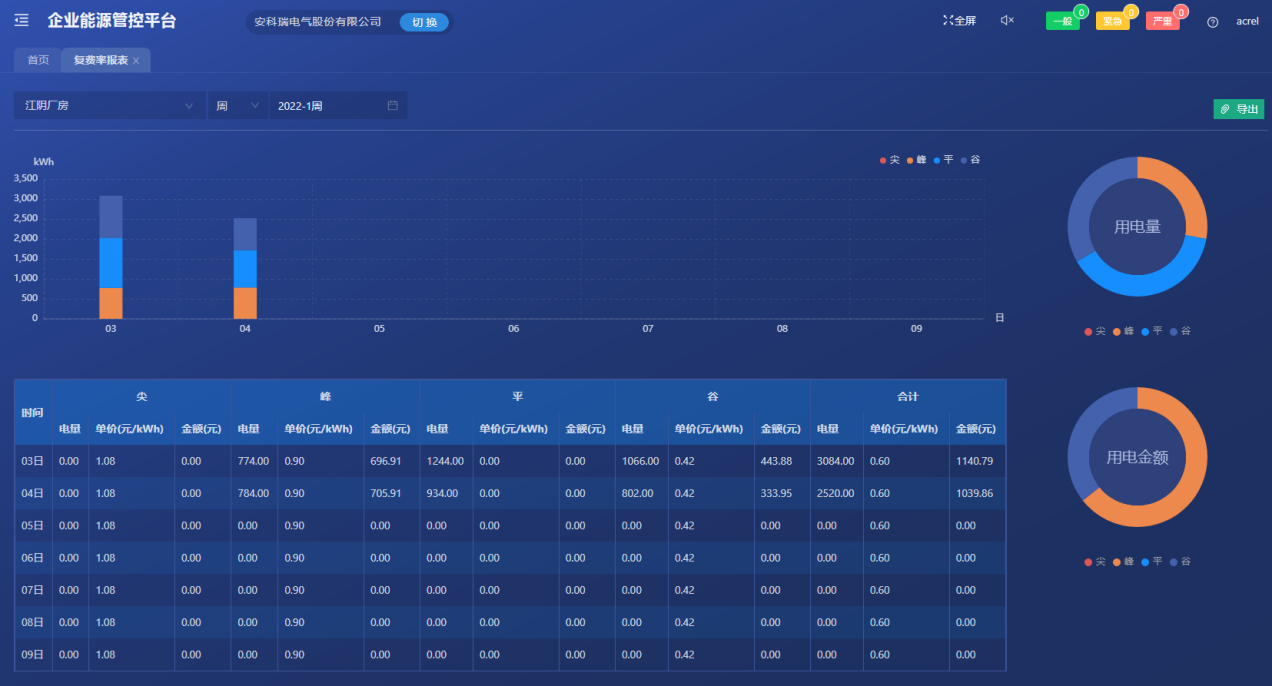

6.26復費率報表

對尖、峰、平、谷用電量及成本費用進行統計分析，為企業分時用電，優化成本效益提供數據支持。

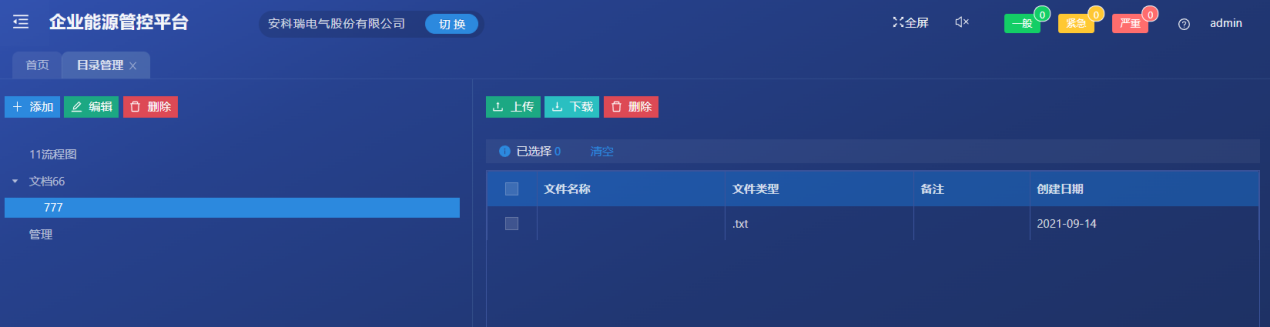

6.27文檔管理

對國標、能源管理制度、能源指標體系等文件進行歸檔，可快速查詢相關文檔。對儀表臺賬進行系統管理，支持文件的上傳和下載。

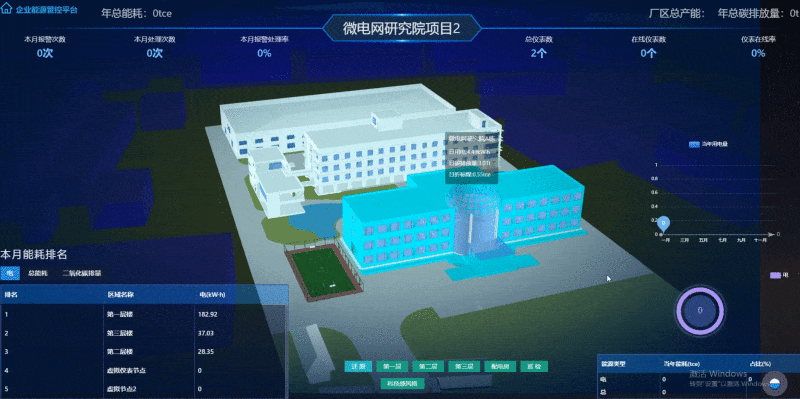

6.28 3D可視化大屏

對場景進行虛擬仿真，展示各區域運行及能源消耗情況，可實現分層預覽、轉場展示、風格切換、智能巡檢等效果，支持模型與監測點位的自定義綁定。

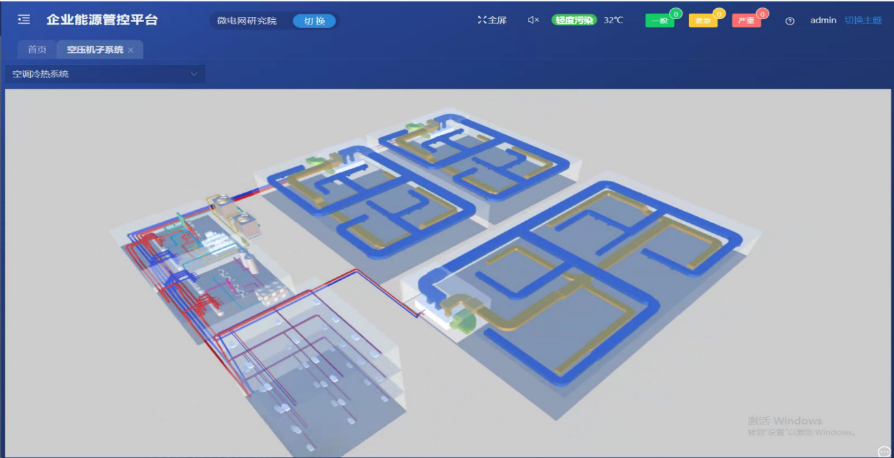

6.29 3D子系統

對各動力子系統進行虛擬仿真，展示子系統的動力管線、設備的實時狀態及能源消耗情況，可實現動態的能源流向效果。

6.30工業組態

可通過圖形化的編輯方式自定義組態圖，展示設備運行狀態及能源消耗情況，可上傳自定義素材及綁定監測數據。

6.31自定義駕駛艙

可通過圖形化的操作方式自定義駕駛艙，以折線圖、餅圖、表格等圖形展示采集數據及各類統計數據，數據源包括API、數據庫查詢、MQTT、Excel等方式。

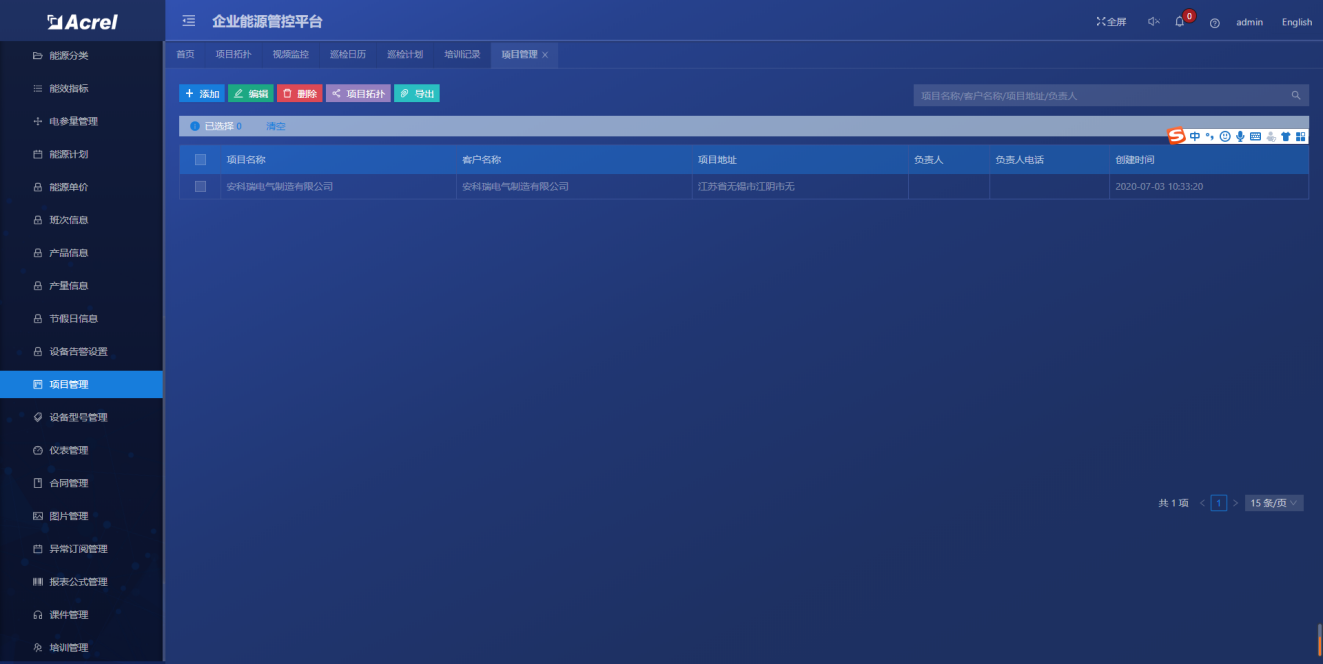

6.32基礎數據管理

對系統的項目、探測器、設備型號、電參量、節點、能源、公示、及相關參數進行配置、修改、刪除等管理、進行用戶添加和授權管理、合同管理。

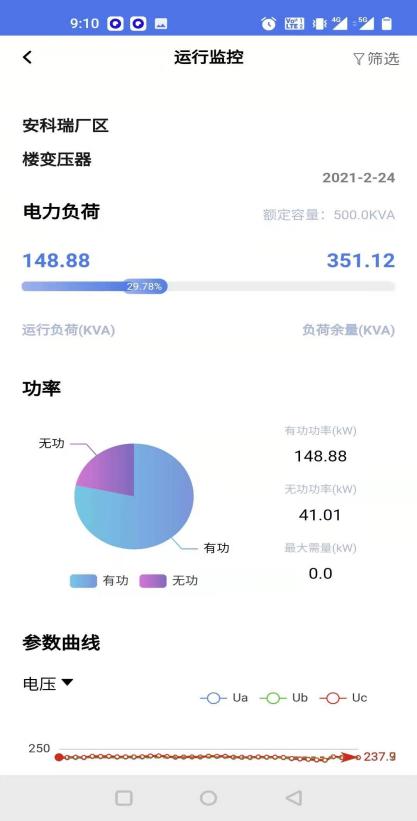

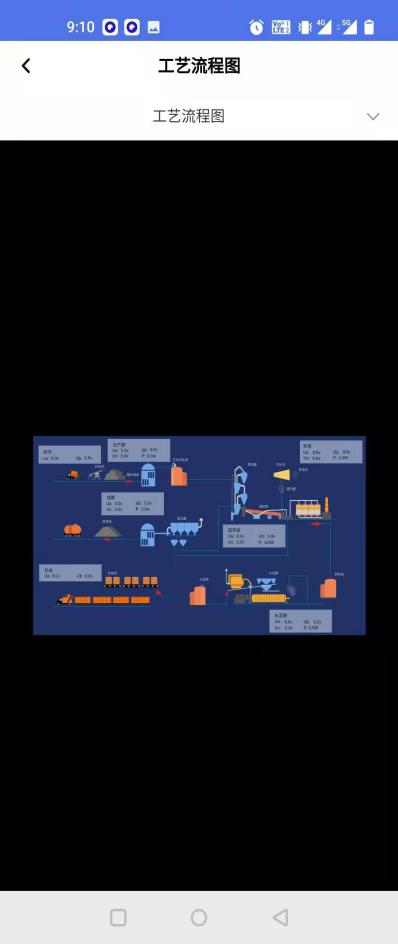

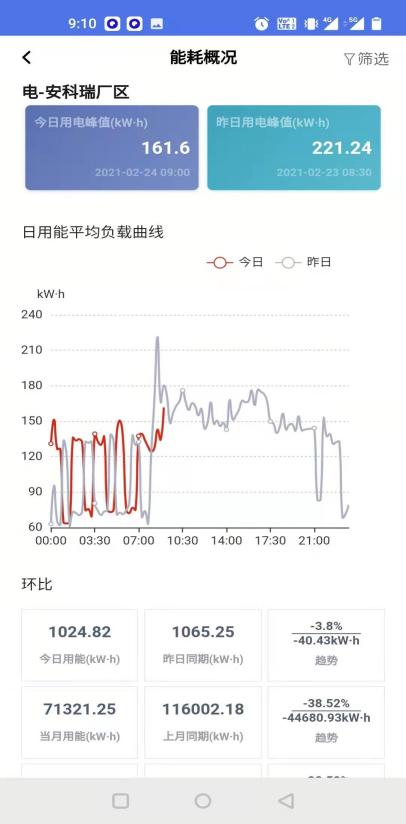

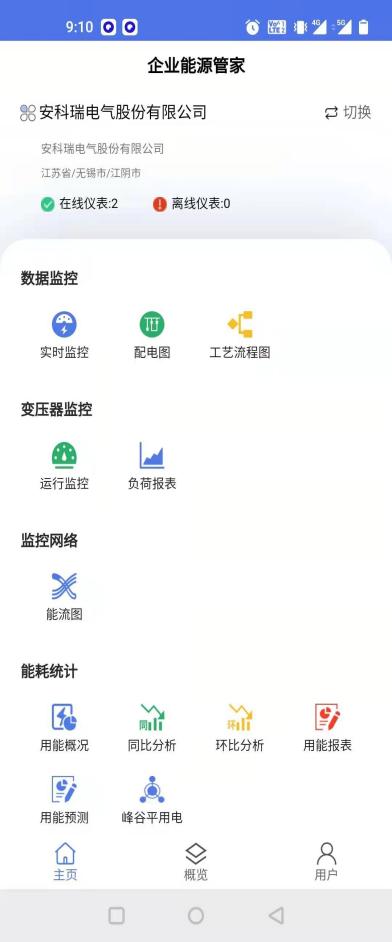

6.33手機APP

APP支持Android、iOS操作系統，方便用戶按能源分類、區域、車間、工序、班組、設備等不同維度掌握企業能源消耗、產線比對、效率分析、同環比分析、能耗折標、事件記錄、運行監視、異常報警、配電圖、工藝流程圖、能流圖。

6.34知識產權證書

七、系統硬件配置

應用場景	型號	圖 片	保護功能
企業能源管控平臺	Acrel-7000		安科瑞企業能源管控平臺采用自動化、信息化技術和集中管理模式，對企業的生產、輸配和消耗環節實行集中扁平化的動態監控和數據化管理，監測企業電、水、燃氣、蒸汽及壓縮空氣等各類能源的消耗情況。
智能網關	Anet-2E8S1		8路RS485串口，光耦隔離，2路以太網接口，支持ModbusRtu、ModbusTCP、DL/T645-1997、DL/T645-2007、CJT188-2004、OPC UA等協議的數據接入，ModbusTCP（主、從）、104（主、從）、建筑能耗、SNMP、MQTT 等協議上傳，支持不同協議向多平臺轉發數據；輸入電源：AC/DC 220V，導軌式安裝。
	ANet-2E4SM		4路RS485 串口，光耦隔離，2路以太網接口，支持ModbusRtu、ModbusTCP、DL/T645-1997、DL/T645-2007、CJT188-2004、OPC UA、ModbusTCP（主、從）、104（主、從）、建筑能耗、SNMP、MQTT；（主模塊）輸入電源：DC 12 V ～36 V 。支持4G擴展模塊，485擴展模塊。
	ANet-485		M485模塊：4路光耦隔離RS485
	ANet-M4G		M4G模塊：支持4G全網通
35kV/10kV/6kV進線	AM5SE-F		三段式過流保護、反時限過流保護、兩段式零序101過流/反時限過流保護、兩段式零序102過流/反時限過流保護、重合閘、后加速過流保護、過負荷保護、PT斷線告警、控制回路故障告警、頻率保護、FC閉鎖、失壓跳閘、逆功率保護、過電壓保護、零序過壓保護；斷路器遙控分/合閘操作；故障錄波；獨立的操作回路；檢同期；U、I、P、Q、Ep、Eq等電參量測量。
35kV/10kV/6kV饋線
配電變壓器	AM5SE-T		三段式過流保護、反時限過流保護、兩段式零序101過流保護、兩段式零序102過流保護、101反時限過流保護、102反時限過流保護、過負荷保護、PT斷線告警、控制回路故障告警、非電量保護、FC 閉鎖；斷路器遙控分/合閘操作；故障錄波；獨立的操作回路；U、I、P、Q、Ep、Eq等電參量測量。
電動機（2000KW以下）	AM5SE-M		過流一段保護（啟動中、已運行）、過流二段 保護、反時限過流保護、兩段式負序過流/負序 反時限過流保護、兩段式零序過流保護、熱過載保護、過負荷保護、堵轉保護、啟動時間過長保護、低電壓保護、非電量保護、PT斷線告警、控制回路故障告警、零序過壓告警、FC閉 鎖、電壓不平衡保護、相序保護、電壓斷相保 護、過電壓保護；斷路器遙控分/合閘操作；故 障錄波；獨立的操作回路；U、I、P、Q、Ep、 Eq等電參量測量。
35kV/10kV/6kV母聯	AM5SE-B		兩段式過流保護、反時限過流保護、后加速過流保護、進線備投/母聯備投/聯切備投/自適應備投、PT斷線告警、控制回路故障告警、母線充電保護；斷路器遙控分/合閘操作；故障錄波；獨立的操作回路檢同期。
35KV/10kV/6kV電容器	AM5SE-C		兩段式定時限過流保護、反時限過流保護、兩段式零序過流保護、欠電壓保護、過電壓保護、零序過電壓保護、不平衡電壓保護、不平衡電流保護、非電量保護、PT斷線告警、控制回路故障告警；斷路器遙控分/合閘操作；故障錄波；獨立的操作回路；U、I、P、Q、Ep、Eq等電參量測量。

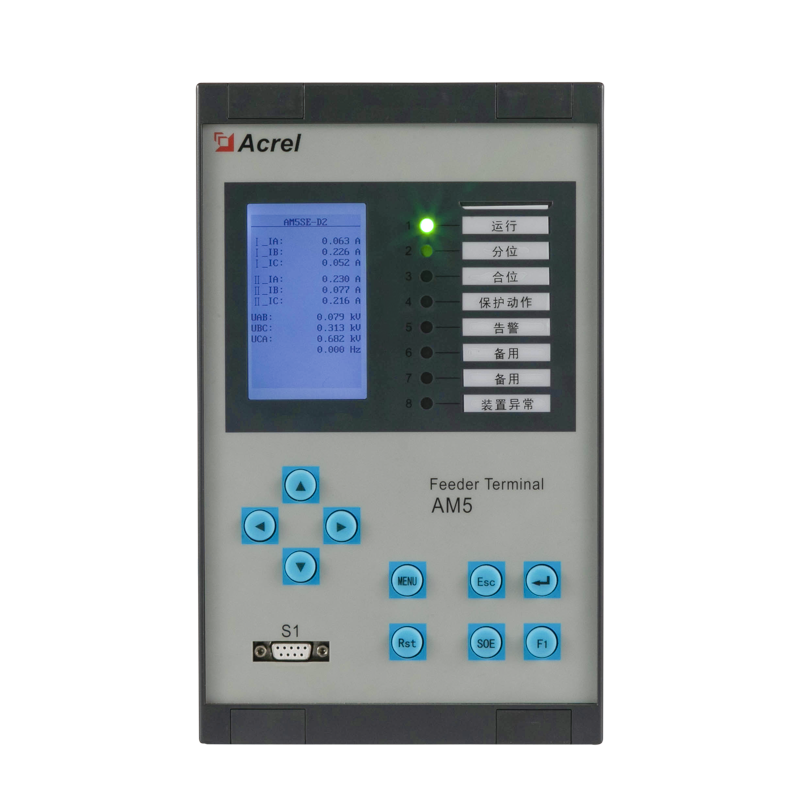

主變	AM5SE-D2		兩圈變差動速斷保護、比率制動差動保護
主變	AM5SE-TB		三段式過流保護（帶復合電壓、帶方向閉鎖）、反時限過流保護、零序過流保護、間隙零序電流保護、零序電壓保護、過負荷保護、啟動通風、閉鎖有載調壓、斷路器遙控分合 閘、故障錄波、全電量測量、獨立操作回路、遙控升檔/降檔/急停、變壓器檔位測量；U、1、P、Q、Ep、Eq等電參量測量。
PT并列監測	AM5SE-UB		PT并列、低電壓告警、PT斷線告警、過電壓告警、零序過壓告警
大功率異步電機	AM5SE-MD		電機差動速斷保護、比率差動保護、啟動中過流一段保護、已運行定時限過流保護、過負荷保護、零序過流保護、過熱保護、堵轉保護、低電壓保護、斷路器遙控分合閘、獨立操作回路、故障錄波、全電量測量；U、I、P、Q、Ep、Eq等電參量測量。
主變保護	AM5SE-D3		三圈變差動速斷保護、比率制動差動保護
主變公共測控、進線公共測控	AM5SE-K		20路遙信、10路開出、遙測
35kV/10kV/6kV 弧光保護	ARB5-M		測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度，諧波等，并具備完善的通信聯網功能，非常適合于實時電力監控系統。
	ARB5-E		DIN35mm導軌式安裝結構，體積小巧，能測量電能及其他電參量，可進行時鐘、費率時段等參數設置，精度高、可靠性好、性能指標符合國標GB/T17215-2002、GB/T17883-1999和電力行業標準DL/T614-2007對電能表的各項技術要求，并且具有電能脈沖輸出功能；可用RS485通訊接口與上位機實現數據交換。
	ARB5-S		三相全電量測量，剩余電流、2-63次諧波，支持付費率，量值、電纜溫度，可選2G/4G通訊。
35kV/10kV/6kV進線柜電能質量在線監測	APView500		相電壓電流+零序電壓零序電流，電壓電流不平衡度，有功無功功率及電能、事件告警及故障錄波，諧波（電壓/電流 63 次諧波、50 組間諧波、35 組高次諧波、諧波含有率、諧波功率、諧波畸變率、K因子）、波動/閃變、電壓暫升、電壓暫降（故障源定位）、電壓中斷、沖擊電流、1024點波形采樣、定時錄波、電能質量合格率統計，波形實時顯示及故障波形查看，內存32G，16DO+22DI,2RS485+1RS232+1GPS,+3以太網接口+1WiFi+1USB接口支持U盤到處數據，支持61850協議。
35kV/10kV/6kV間隔智能操控、節點測溫	ASD500		液晶屏顯示一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及閉鎖、驗電、核相、3路溫濕度控制及顯示、遠方/就地、分合閘、儲能旋鈕、預分預合閃光指示、分合閘完好指示、分合閘回路電壓測量、人體感應、柜內照明控制、1路以太網、2路RS485、1路USB接口、GPS對時、高壓柜內電氣接點無線測溫、全電參量測溫、脈沖輸出、4~20mA輸出

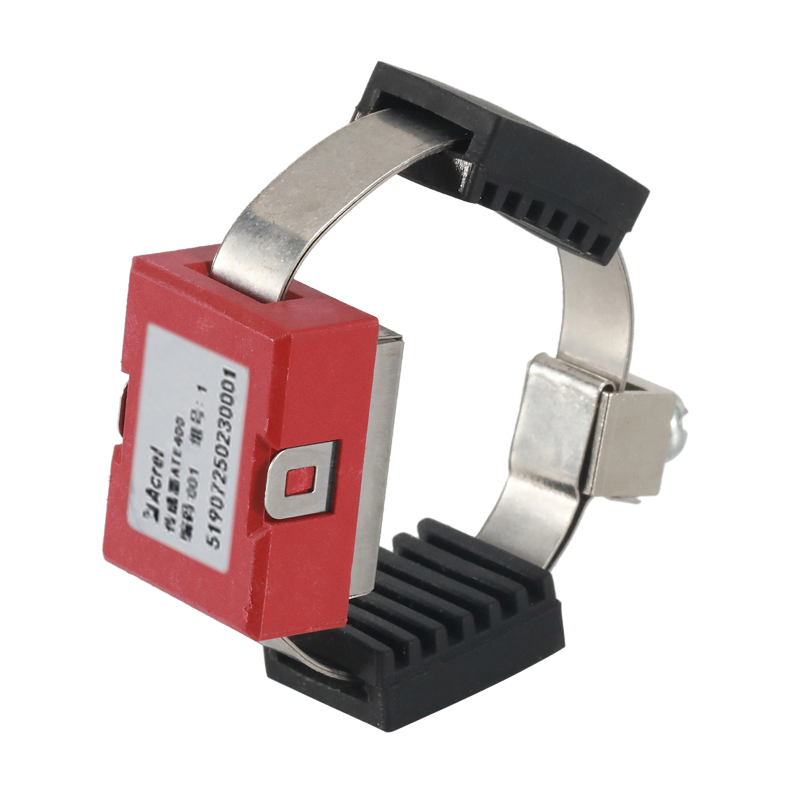

35kV/10kV/6kV傳感器	ATE400		合金片固定，CT感應取電，啟動電流大于5安培，測溫范圍-50-125℃，測量精度±1℃；傳輸距離空曠150米

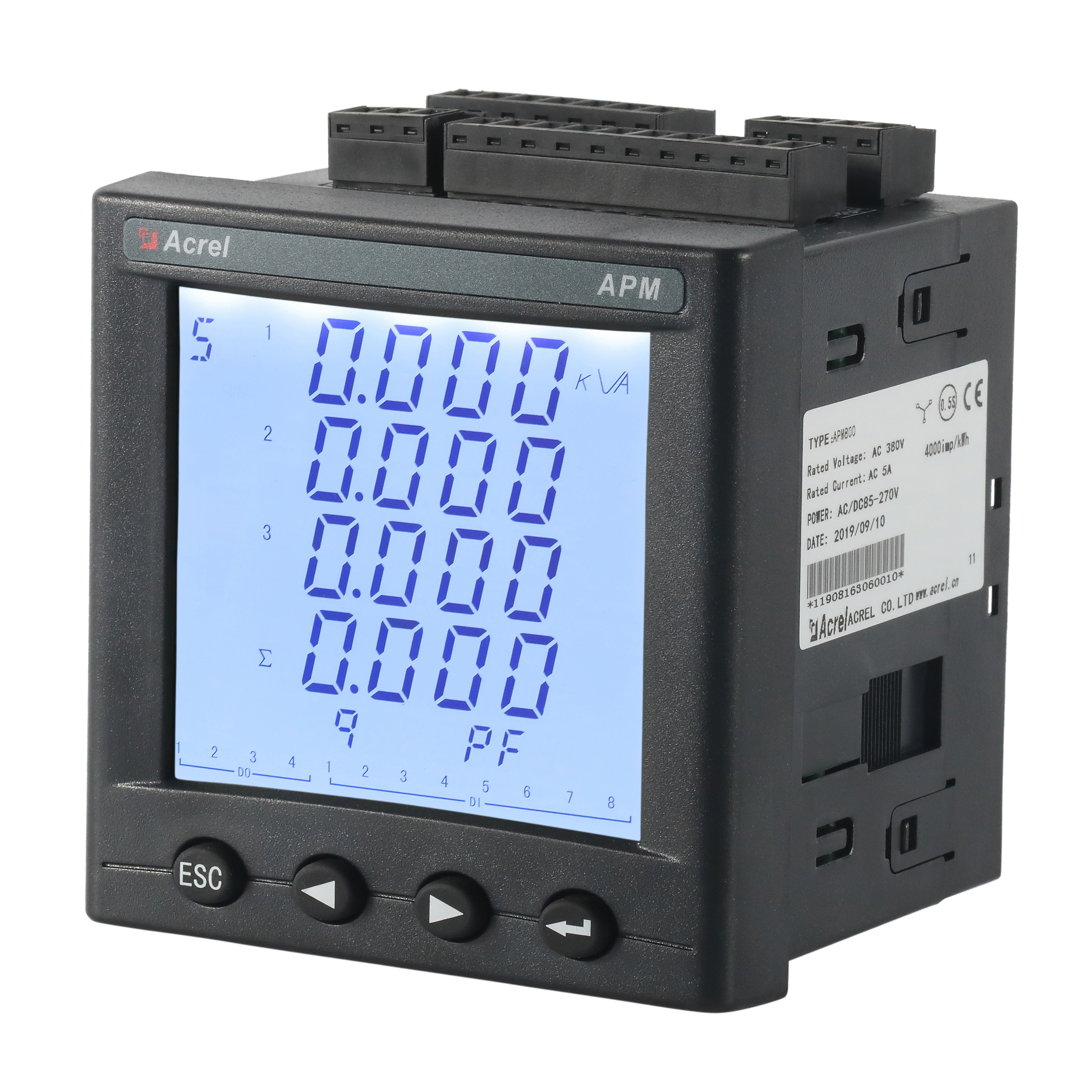

35kV/10kV/6kV間隔 電參量測量	APM810		三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ），零序電流In，四象限電能，實時及需量，本月和上月峰值，電流、電壓不平衡度，66種報警類型及外部事件（SOE）各16條事件記錄，支持SD卡擴展記錄，2-63次諧波，2DI+2DO，RS485/Modbus，LCD顯示
低壓進線	APM810		三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ），零序電流In；四象限電能；實時及需量；本月和上月峰值；電流、電壓不平衡度；負載電流柱狀圖顯示；66種報警類型及外部事件（SOE）各16條事件記錄，支持SD卡擴展記錄；2-63次諧波；2DI+2DO RS485/Modbus；LCD顯示
	AEM96		三相電參量U、I、P、Q、S、PF、F測量，總正反向有功電能統計，正反向無功電能統計；2-31次分次諧波及總諧波含量分析、分相諧波及基波電參量（電壓、電流、功率）；電流規格3×1.5(6)A，有功電能精度0.5S級,無功電能精度2級
0.4kV無功補償	ARC		測量I、U、Hz、cosΦ，具備過電壓保護、欠流鎖定、電網諧波過大保護功能,可控制電容器的投切，RS485/Modbus協議
	APM810		三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ），零序電流In，四象限電能，實時及需量，本月和上月峰值，電流、電壓不平衡度，66種報警類型及外部事件（SOE）各16條事件記錄，支持SD卡擴展記錄，2-63次諧波，2DI+2DO，RS485/Modbus，LCD顯示

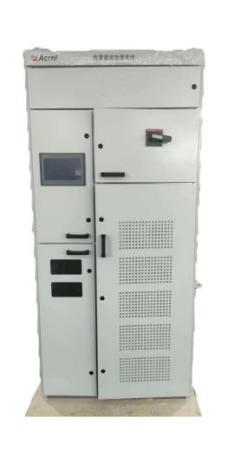

	ANSVC		ANSVC低壓無功功率補償裝置并聯在整個供電系統中，能根據電網中負載功率因數的變化控制電力電容器投切進行補償，具有多種補償形式，可根據電網的實際情況，合理選用補償形式。
0.4kV有源濾波	AnSin-□-M Ⅰ型		采用DSP+FPGA全數字控制方式，并聯在系統中，兼補諧波和無功；可對2～51次諧波進行全補償或指定特定次諧波進行補償；具備完善的橋臂過流保護、直流過壓保護、裝置過溫保護功能；基于谷歌Fliutter框架構建的遙信、遙控軟件平臺，具備遠程服務與數據處理功能；支持IOS、安卓、PC多平臺交互；具備超前和滯后的功率因數校正功能，可將三相不平衡負荷調整至平衡；具備動態過溫降載功能，較大限度的保證濾波器的持續運行；具備智能風扇轉速控制功能，根據負荷率和環境溫度智能控制風扇轉速，降低損耗；具備動態擴容功能。
0.4kV出線	AEM72		三相電參量U、I、P、Q、S、PF、F測量，總正反向有功電能統計，正反向無功電能統計；2-31次分次諧波及總諧波含量分析、分相諧波及基波電參量（電壓、電流、功率）；電流規格3×1.5(6)A，有功電能精度0.5S級,無功電能精度2級
	ARD3M		ARD3智能電動機保護器適用于額定電壓至AC690V、額定電流至AC800A、額定頻率為50/60Hz的電動機，可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。
	ANHPD300		對用電設備產生的隨機高次諧波、脈沖尖峰、電涌等具有吸收作用，能濾除電壓尖峰雜波、矯正畸變的電壓波形，對諧波噪聲進行消化和吸收，防止保護裝置誤跳閘，保證用電設備正常運行。
	DTSD1352		三相電參量U、I、P、Q、S、PF、F測量，分相正向有功電能統計，總正反向有功電能統計，總正反向無功電能統計；紅外通訊；電流規格：經互感器接入3×1(6)A,直接接入3×10(80)A，有功電能精度0.5S級,無功電能精度2級
變壓器繞組溫度檢測	ARTM-8		8路溫度巡檢，熱電阻信號輸入，RS485接口，2路繼電器輸出，預埋PT100
變壓器接頭測溫 低壓進出線柜接頭測溫	ARTM-Pn-E		可以嵌入式安裝低壓柜面板上，每臺裝置可以接收60個無線傳感器的數據。裝置帶有一路485接口，可將采集到的溫度數據上傳到監控。2路告警出口，全電參量測量
	ATE400		合金片固定，CT感應取電，啟動電流大于5（A），測溫范圍-50-125℃，測量精度±1℃；傳輸距離空曠150米
配套附件	AKH-0.66		測量型互感器，采集交流電流信號
	AKH-0.66L		剩余電流互感器，采集剩余電流信號。
柜內環境溫濕度	AHE		無線溫濕度傳感器，溫度精度：±1℃，濕度精度：±百分之3RH，發射頻率：5min，傳輸距離:200m，電池壽命：≥3年（可更換）
	ATC600		兩種工作模式：終端、中繼。ATC600-Z做中繼透傳，ATC600-Z到ATC600-C的傳輸距離空曠1000m，ATC600-C可接收AHE傳輸的數據，1路485,2路報警出口。
智能遠傳水表	物聯網水表 LXSY-O-M/NB		電子直讀式，高清晰液晶顯示，具備誤差自動修正功能；各參數可設；斷電后數據可保存10年以上；可根據需要擴展遠程控制閥門開關功能；可在120℃下長期工作，水解穩定；抗酸堿腐蝕性強不易被腐蝕，阻燃性能好；水資源免遭二次污染
智能遠傳 燃氣表	燃氣表		直接讀取燃氣表的窗口值，無累計誤差；電子部分平時可不工作，可在讀表瞬間工作；直讀燃氣表無需初始化；表計地址可以靈活設定
冷熱量表	冷熱量表		流量計量無機械齒輪，無磁傳感器，耐磨、耐腐蝕、防攻擊；電壓低或受到攻擊破壞時自動報警；溫度傳感器斷路、短路時自動報警；流量和溫度分段，準確度高；溫度的冷熱端采用數字方法修正和校準，誤差接近于0；根據流速智能降耗；數據多重備份自動糾錯技術；低功耗

八、結論

在國外，很多公司已經開始應用能耗監測和能源管理系統，歐洲專門有一項研究工程致力于為中小企業中的制造型企業開發具體提高能效的方法。目前，能源管理過程中應用的新方法主要有：(1)將現有的能源管理軟件與AMI-MOSES平臺進行整合；(2)為收集能耗數據、數據分析和運行平臺提供新的硬件。

對我國而言，能耗管理起步較晚，因此，目前能耗監測與管理系統尚不完善，但有很大的發展空間。無論政府還是企業管理者都要認識到計算機技術對現代化管理起到的重要作用，它不但可以使企業的運行成本不斷降低，而且使企業實現了信息化的管理。目前，我國國內不少研究機構已致力于這方面的工作，也提出了相關的建議，旨在改變我國工礦企業當前高能耗、低收益的發展模式。企業建立起能耗監測與能源管理系統，可以對企業中的一些重點耗能設備、質量環境數據等進行分析整理，進而充分發揮系統的能源調度與平衡功能，為未來一段時間內的能源消耗成本進行分析，并給出可行的能源調度方案。

參考文獻

[1]耿強.節能控制與能耗監測管理系統的部分設計與實現[D].濟南： 山東大學，2012.

[2]曾亮.工業企業能耗實時監測與智能管控技術研究[D].北京：北京 郵電大學，2014.

[3]安科瑞企業微電網設計與選型手冊.2022.05版.

[4]安科瑞企業能源管控平臺.2023.06版.
