包含DC/DC降壓調節器及低壓差線性穩壓器的電源管理芯片RAA271000數據手冊
RAA271000 是一款通用電源管理芯片（PMIC），適用于瑞薩電子的 SoC R-Car系列。 RAA271000 包含五個 DC/DC 降壓調節器以及兩個低壓差線性穩壓器（LDO）。 RAA271000 支持 ASIL C 功能安全，包括用于監控功能的獨立參考系統、兩個內部溫度監測系統、質詢-響應看門狗定時器、SoC 錯誤引腳監視器、復位信號發生器、專用的安全控制狀態機以及安全關閉路徑。 產品內部集成 12-位 ADC 可以監控所有輸入軌道、輸出軌道、內部溫度，并包括額外的輸入值，以監控外部模擬源。
*附件：包含DCDC降壓調節器及低壓差線性穩壓器的電源管理芯片RAA271000數據手冊.pdf
特性
- 輸入范圍： 2.7V 至 5.5V
- 輸出可調的五路開關調節器
- 輸出電壓為 0.3V ~ 3.3V：
- 15A (Buck 1)
- 2A (Buck 2-3)
- 4A (Buck 4-5)
- 可編程的限流值
- 兩個線性穩壓器
- 輸出為 0.6V 至 3.6V，300mA(LDO1-2)
- 用于監控的 12-位AD轉換器
- 可通過 I2C 或 SPI 接口進行配置
- 可配置的電源時序
- 支持 R-Car SoC 的上電時序
- 質詢-響應看門狗定時器
- 兩路熱保護系統
- 60 pin BGA 封裝，0.8mm 間距
- ASILC 功能安全 （ISO 26262）
- AEC-Q100 認證（一級）
應用
- 汽車視覺系統
- 汽車 LiDAR 系統
- 汽車 ADAS 系統
- 汽車集成駕艙系統
- R-Car V3H SoC 供電電源的理想之選
RAA271000典型應用框圖

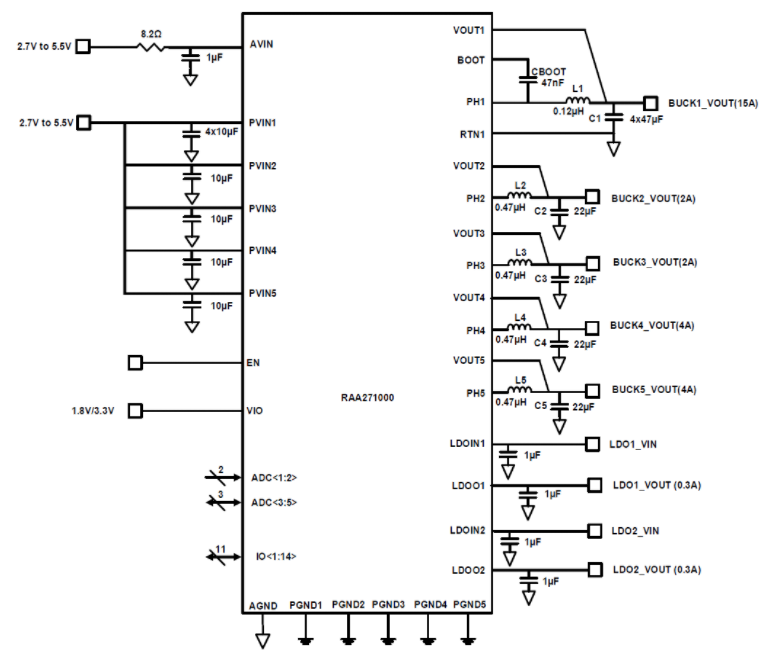

RAA271000典型應用圖

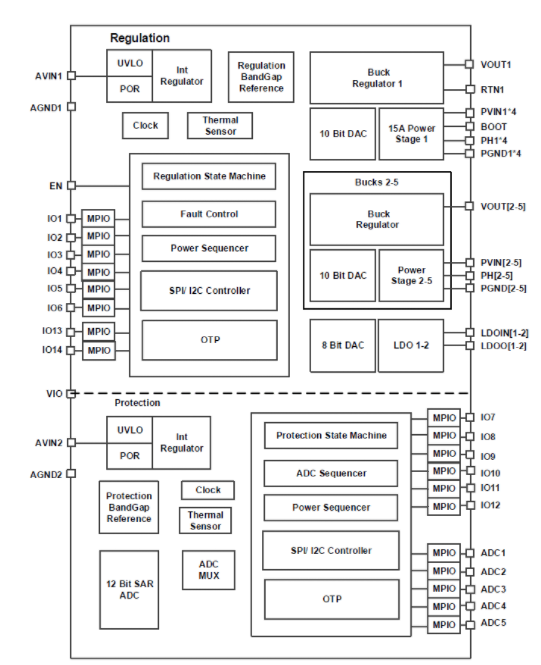

RAA271000簡化框圖
