一.引言

PWM(脈寬調制)開關電源基本原理是通過對輸出電壓采樣，并把采樣的結果反饋給控制電路，控制電路把它與基準電壓進行比較，根據比較結果控制脈寬調制器輸出占空比，達到調整輸出電壓的目的。反饋環路作為開關電源設計中的一部分，承擔著輸入級和輸出級的“紐帶”角色，不僅要穩定地把輸出采樣信號傳輸?shù)捷斎爰?jí)電路，而且自身不能影響輸出特性。傳統的反饋電路是由穩壓器和光電耦合器構成的隔離電路，此結構會造成變換器在啟動過程中輸出電壓過沖。

本文根據傳統反饋電路的構成，提出了一種正激式反饋電路的改進方法，可以有效抑制輸出過沖，并且在電路結構上不做很大的改動，滿足工程應用要求。

2.輸出電路和反饋電路

2．1 反饋功率級和輸出電路

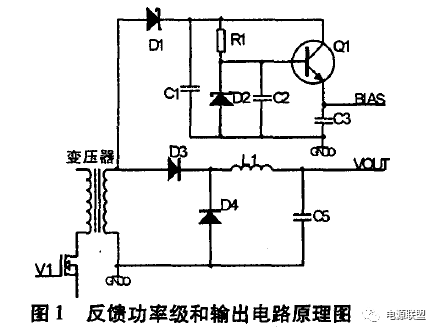

正激式電路輸出結構由輸出整流、濾波及反饋電路的功率級構成,，如圖1所示。

輸出級電路由整流管(D3)，續流管(D4)和濾波電路(L1、L5 )構成，反饋電路功率級由整流(D1，C1)和線性調整電路(R1、D2、C2、Q1、C3，)構成。

初始狀態，VOUT和BIAS都是接地狀態。上電以后，BIAS電壓會很快上升到D2的穩壓值范圍，而VOUT因?yàn)橐?jīng)過輸出濾波電路，限制了上升速度。

2．2 傳統的反饋電路

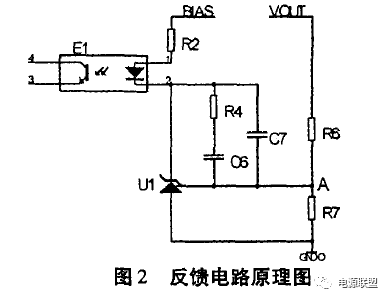

圖2是傳統的反饋電路，由基準電壓源、光電耦合器和外圍元件構成。根據電源輸出特性分析計算，可對各阻容合理取值。

最初VOUT的電壓為零，R6此時視為接地。當BIAS電壓升高時，電流經R2和E1流過C7，R4和C6的并聯回路最終由R6／／R7，到地。此時R6／／R7，的值會大于R2，故A處節點電壓高于TLV431內部參考值(1．25V)，導致TLV431的陰極端電壓下降。

隨著VOUT電壓升高，C6和C7，電容器上的電荷累積，陰極電壓升高的速度開始也會加快，一段時間后，隨著VOUT電壓的持續增大，陰極電壓升高的速度會減慢，接著會開始負增長。因?yàn)榱鹘?jīng)R6的電流在下降，而且最終會反向流動(當VOUT電壓高于TLV431的參考電壓時)。R6上電流的改變會導致流過R4的電流下降接著反向，導致C6和C7，開始放電。

因此，TLV431陰極上的電壓先升高，當VOUT在A點分壓值超過參考值(1．25V)時又開始降低。TLV431實際是一個集成的誤差信號放大器，由于啟動的時候陰極電壓過高，控制器會增大占空比使輸出電壓過沖，以補償當時的下沖，并且通過C6和C7，上累計的電荷表現出來。

2．3 傳統的反饋電路實測

圖2中的試驗電路中元器件參數如下：

R6=3．08k， R7=1．87k，R4=1k，R2=1k

C6=1μF，C7=3300pF，BIAS為5．3V

TLV431陰極電壓計算如下：

R6初始電流=1．25V／3．08kΩ=405．844μA

(此時VOUT為零，電流是反向的)

R7初始電流=1．25V／1．87kΩ=668．449μA

R3，初始電流=R2：初始電流+R1。初始電流=1．074mA

R3初始電壓=R3初始電流×R3=1．074V

TLV431陰極電壓=R3，初始電壓+參考電壓=1．074V+1．25V =2．324V

圖3中的波形就是三個電路節點的電壓波形對比。從圖3可以看出，預設輸出電壓3．3V，電壓最高達到4．8V，輸出電壓的過沖很大。

3 改進的反饋電路

3．1 改進的反饋電路

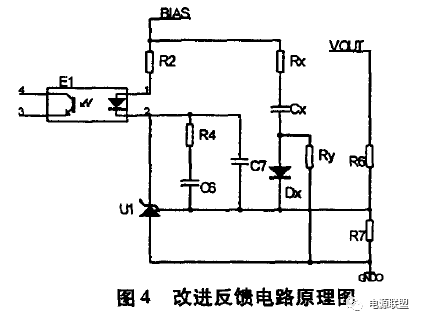

從上述的原理出發，改進的思路為給基準電壓源(TLV431)提供一個預設電壓，使之能夠提前開始調節電壓。然后再慢慢地將這個信號減弱直至零，這樣就可以完全避免過沖。改進電路的原理圖如圖4所示。

為了在接通時實現所需的預設電壓(1．3V，如圖3)，將電阻(Rx)加在BIAS和R6、R7節點之間的電路，這樣就產生了必須的偏置電流以偏置R6和R7節點，使之稍大于電壓基準源的參考值(1．25V)而不用吸收電壓基準源輸出的流過R4的電流。

電壓基準源的陰極電壓此時小于等于輸出所需的調節電壓，VOUT電壓的增大會提高R6、R7節點的電壓，導致電壓基準源的陰極從光耦中吸取更多的電流，從而會關斷控制器輸出。但是，為了在電源輸出電壓升高的情況下降低流過電阻Rx的電流，可以在電阻Rx上串聯一個電容Cx 。開關電源的輸出會在上電大概兩毫秒內達到3.3V的輸出電壓值，因此，必須在兩毫秒之后給電容Cx加電。而且此電容要滿足放電之后，能旁路此回路，控制器在關斷后期內又能重新充電的要求。要達到此要求，需要把Rx和Cx通過二極管Dx連接到R6、R7，的節點，下拉電阻Ry連接到Cx和Dx的節點上。

3．2 改進的反饋電路實測

圖4中增加的元器件參數如下：

Rx，=(BIAS-1．25V)／1．074mA=3．8kΩ；

要達到兩毫秒放電50％ ，不讓輸出電壓過沖，所需的電容：

Cx=2ms／Rx *ln2=0．76μF；

Ry選取時只要不影響Cx放電就好，可以適

當大一點，選取100kΩ；

Dx選擇常用的肖特基二極管1N914。

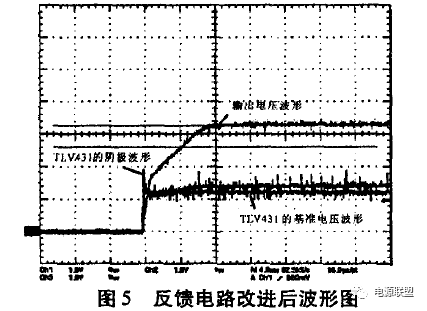

圖5是圖4電路試驗后的波形圖。從圖5中可以看出，輸出電壓過沖完全被抑制了。

4 結語

本文提出的傳統開關電源反饋電路的改進方法，實現了輸出電壓過沖完全抑制。這種方法在正激式電路中得到了驗證，并可以推廣到和正激式電路類似的諸如全橋、半橋或者推挽拓?fù)渲?。此改進電路理論參數計算簡單，在實際工作中易于調試，具有很高的實用價值。
