TPS386000-Q1 系列電壓監控器可以監控四個電源軌，這些電源軌 大于 0.4 V，一個電源軌小于 0.4 V（包括負電壓），電量為 0.25% （典型值）閾值精度。當 SENSEm 輸入電壓降至 編程閾值。使用外部電阻器，可以對每個 SVS-n 的閾值進行編程（其中 n = 1、2、3、4 和 m = 1、2、 3、4L、4H）。

每個 SVS-n 在釋放 RESETn 或 RESETn.延遲時間可通過 CTn 引腳連接設置為 1.4 ms 至 10 s。僅 SVS-1 具有/手動復位 （MR） 輸入;MR 的邏輯低電平輸入置位 RESET1 或 RESET1。
*附件：具有可編程延遲和看門狗定時器的 TPS386000-Q1 四通道電源電壓監控器數據表.pdf

SVS-4 使用兩個比較器監控閾值窗口。額外的比較器可以是 配置為第五個 SVS，通過電壓基準輸出 VREF 監控負電壓。

TPS386000-Q1 器件具有 12 μA（典型值）的極低靜態電流，并且 采用小型 4 mm × 4 mm VQFN-20 封裝。

特性

• 適用于汽車應用
• AEC Q100 測試指南，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C
    環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C4B
• 在一個硅
  平臺上提供四個完整的 SVS 模塊
• 可編程延遲時間：1.4 ms 至 10 s
• 極低靜態電流：12 μA（典型值）
• 閾值精度：0.25% （典型值）
• SVS-1：手動復位 （MR） 輸入
• SVS-1、2、3：可調閾值低至 0.4 V
• SVS-4 的：
  • VREF （1.2V） 可在任何正或
    負電壓下調節閾值
  • 窗口比較器
• 具有專用輸出的看門狗定時器
• 上電期間 RESETn 輸出得到良好控制
• 漏極開路 RESETn 和 WDO
• 封裝：4mm × 4mm、20 引腳 VQFN

參數

方框圖

1. 產品概述

TPS386000-Q1 是一款四通道電源電壓監控器，具有可編程延遲和看門狗定時器功能。它適用于汽車應用，特別是ADAS系統，如前置攝像頭、環視系統、長距離雷達和短距離雷達等。該設備集成了四個獨立的電源電壓監控模塊（SVS），每個模塊都能獨立設置閾值電壓和延遲時間。

2. 主要特性

• ?四通道監控?：支持同時監控四條電源軌，以及一條電壓低于0.4V的電源軌（包括負電壓）。
• ?可編程延遲?：每個SVS模塊的復位輸出信號具有可編程延遲時間，范圍從1.4ms到10秒。
• ?看門狗定時器?：集成看門狗定時器功能，用于檢測和處理微處理器的掛起狀態。
• ?高精度閾值?：閾值電壓準確度高達0.25%，適合需要精確電源監控的應用。
• ?低靜態電流?：典型靜態電流僅為12μA，適合低功耗設計。
• ?寬溫度范圍?：工作溫度范圍從-40°C至125°C。

3. 引腳配置與功能

• ?SENSE1-SENSE4L?：電壓監控輸入引腳，用于連接待監控的電源軌。
• ?SENSE4H?：用于過壓檢測或負電壓檢測的輸入引腳。
• ?RESET1-RESET4?：復位輸出引腳，當對應監控通道的電壓低于閾值時輸出低電平。
• ?WDO?：看門狗定時器輸出引腳，看門狗超時后輸出低電平。
• ?WDI?：看門狗定時器輸入引腳，用于接收來自微處理器的定時信號。
• ?MR?：手動復位輸入引腳，用于觸發SVS-1的復位輸出。
• ?VREF?：電壓參考輸出引腳，可用于負電壓監控。
• ?CT1-CT4?：復位延遲時間編程引腳，通過連接外部電容器實現可編程延遲。

4. 電氣特性

• ?輸入電壓范圍?：1.8V至6.5V。
• ?閾值電壓?：可通過外部電阻分壓器設置，范圍從0.4V以上至電源電壓。
• ?復位延遲時間?：可編程，范圍從1.4ms到10秒。
• ?看門狗定時器超時時間?：典型值為600ms，可通過WDI輸入信號重置。
• ?輸出類型?：RESET1-RESET4和WDO均為開漏輸出，需要外部上拉電阻。

5. 功能描述

• ?電壓監控?：每個監控通道獨立監控一條電源軌的電壓，當電壓低于設定的閾值時，對應的復位輸出引腳將輸出低電平信號。
• ?可編程延遲?：復位輸出信號具有可編程延遲時間，允許用戶在電源恢復后延遲一段時間再釋放復位信號。
• ?看門狗定時器?：通過監控WDI輸入信號的頻率來檢測微處理器的運行狀態，如果一定時間內未收到WDI信號，則看門狗定時器超時，WDO輸出低電平信號。
• ?手動復位?：通過MR引腳可以手動觸發SVS-1的復位輸出。

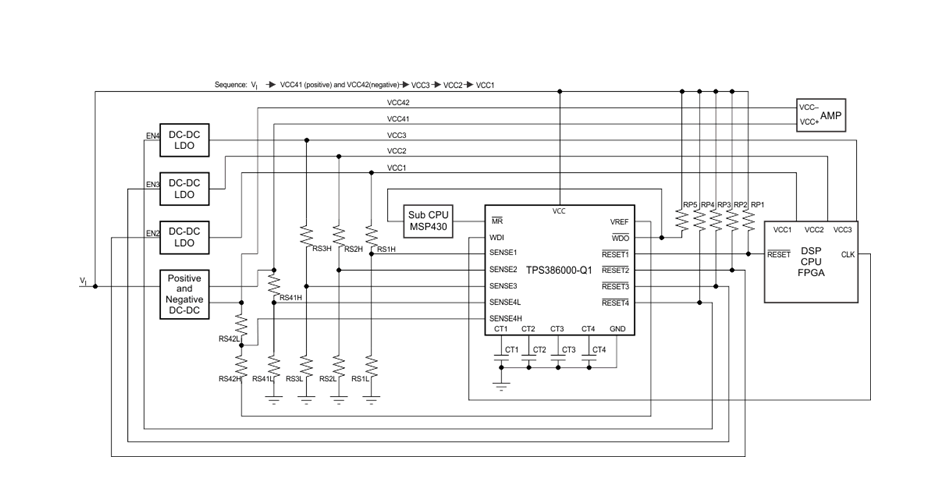

6. 典型應用

• ?汽車電子系統?：用于監控ADAS系統中的多條電源軌，確保系統穩定運行。
• ?工業控制系統?：在多電源軌的工業控制系統中，提供可靠的電源監控和復位功能。
• ?嵌入式系統?：結合看門狗定時器功能，用于監控嵌入式微處理器的運行狀態，防止系統掛起。

7. 設計注意事項

• ?電阻分壓器設計?：為確保閾值電壓的準確性，需要根據實際需求選擇合適的電阻值。
• ?輸出上拉電阻?：RESET1-RESET4和WDO均為開漏輸出，需要外接上拉電阻以產生有效的高電平信號。
• ?布局與布線?：在PCB布局時，應盡量縮短SENSE引腳到電阻分壓器的跡線長度，以減少寄生電感和電容的影響。
• ?去耦電容?：建議在VDD引腳附近放置一個0.1μF的去耦電容，以減少電源噪聲的干擾。
