OPA862 是一款單端到差分模數轉換器 (ADC) 驅動器，具有高輸入阻抗，可直接連接傳感器。該器件在增益設置為 2V/V 的條件下，僅需消耗 3.1mA 的靜態電流即可實現 8.3nV/√Hz 的輸出參考噪聲密度。具有 1kΩ 電阻且增益設置為 1V/V 的全差分放大器必須低于 1nV/√ Hz，才可實現與 OPA862 等效的輸出參考噪聲密度 8.3nV/√ Hz。用戶可使用外部電阻器對 OPA862 進行其他增益設置。該器件具有 400MHz 的高增益帶寬積和 140V/μs 的壓擺率。 因此，與同類的單端到差分 ADC 驅動器相比，該器件具有出色的線性度，可提供快速趨穩的 18 位性能。該器件包含一個用于設置輸出共模電壓的參考輸入引腳。

數據手冊：*附件：OPA862 12.6V、低噪聲、單端到差分、高輸入阻抗放大器技術手冊.pdf

OPA862 完全可在 3V 至 12.6V 的寬電源電壓范圍內正常工作，并且具有軌至軌輸出級。該器件使用德州儀器 (TI) 專有的高速硅鍺 (SiGe) 工藝制造，在 18 位系統上實現了出色的低失真性能。在斷電狀態下，器件禁用模式的靜態電流僅為 12μA。

OPA862 可在寬達 –40°C 至 +125°C 的工業溫度范圍內運行。

特性
? 寬電源電壓范圍：3V 至 12.6V
? 高輸入阻抗：325MΩ
? 電壓噪聲：
– 輸入?yún)⒖荚肼?(f ≥ 5kHz)：2.3nV/√ Hz
– 輸出參考噪聲 (f ≥ 10kHz)：8.3nV/√ Hz
? 差分輸出失調電壓：±700μV（最大值）
? 輸出溫漂：±1.5μV/°C（典型值）
? A2 偏置電流消除 IB：±5nA（典型值）
? 增益帶寬積：400MHz
? 小信號帶寬：44MHz (G = 2V/V)
? 壓擺率：140V/μs
? HD2、HD3（VOD = 10VPP，50kHz）：
–122dBc、–140dBc
? 軌至軌輸出：
– 高線性輸出電流：60mA（典型值）
? 靜態電流：3.1mA
? 禁用模式：12μA 靜態電流
? 工作溫度范圍：
–40°C 至 +125°C

引腳功能和配置

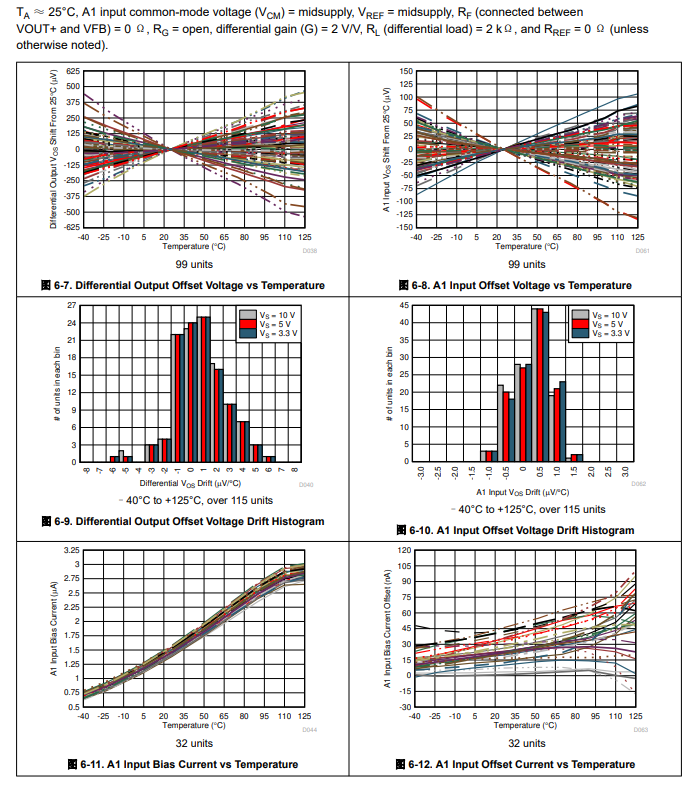

典型特性

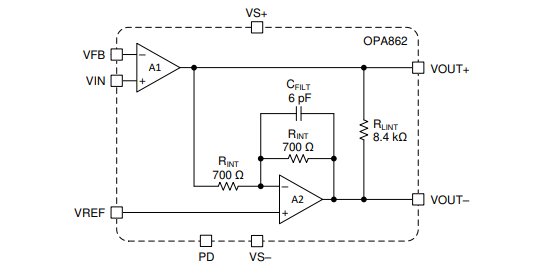

功能方框圖

應用
? 16 位和 18 位 ADC 驅動器
? 內存和 LCD 測試儀
? 數據采集 (DAQ)
? 測試和測量
? 跨阻放大器 (TIA)
? D 類音頻放大器驅動器
? 壓電式傳感器接口
? 醫療儀器
