OPAx990 系列（OPA990、OPA2990 和 OPA4990）是高電壓 (40V) 通用運算放大器系列。這些器件具有出色的直流精度和交流性能，包括軌至軌輸入/輸出、低失調電壓（典型值為 ±300μV）和低溫漂（典型值為 ±0.6μV/°C）。

數據手冊：*附件：OPA4990 四通道、40V、1.1MHz、低功耗 (0.12mA) 運算放大器技術手冊.pdf

OPAx990 具有諸如電源軌的差分和共模輸入電壓范圍、高短路電流 (±80mA)、高壓擺率 (4.5/μs) 和關斷等獨特的功能，是一款極其靈活、穩定且高性能的運算放大器，適用于各種高電壓工業應用。

OPAx990 運算放大器系列采用微型 封裝（例如 X2QFN、WSON 和 SOT-553）以及標準封裝（例如 SOT-23、SOIC 和 TSSOP），額定工作溫度范圍為 –40°C 至 125°C。

特性
? 低失調電壓：±300μV
? 低失調電壓漂移：±0.6μV/°C
? 低噪聲：1 kHz 時為 30nV/√Hz
? 高共模抑制：115dB
? 低偏置電流：±10pA
? 軌至軌輸入和輸出
? 支持多路復用器/比較器的輸入
– 放大器以最高達到電源軌的差分輸入工作
– 放大器可用于開環中，也可用作比較器
? 高帶寬：1.1MHz GBW
? 高壓擺率：4.5V/μs
? 低靜態電流：每個放大器 120μA
? 寬電源電壓：±1.35V 至 ±20V，2.7V 至 40V
? 強大的 EMIRR 性能：1.8 GHz 時為 78dB
? 電源軌的差分和共模輸入電壓范圍

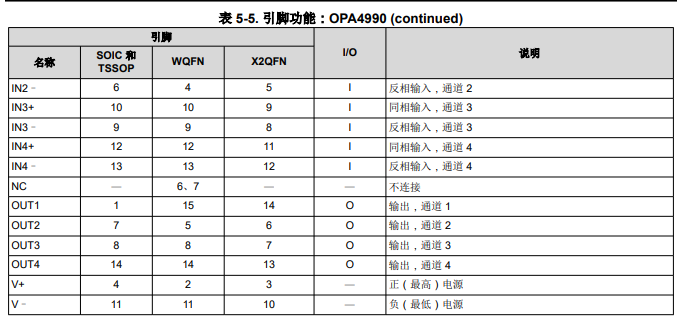

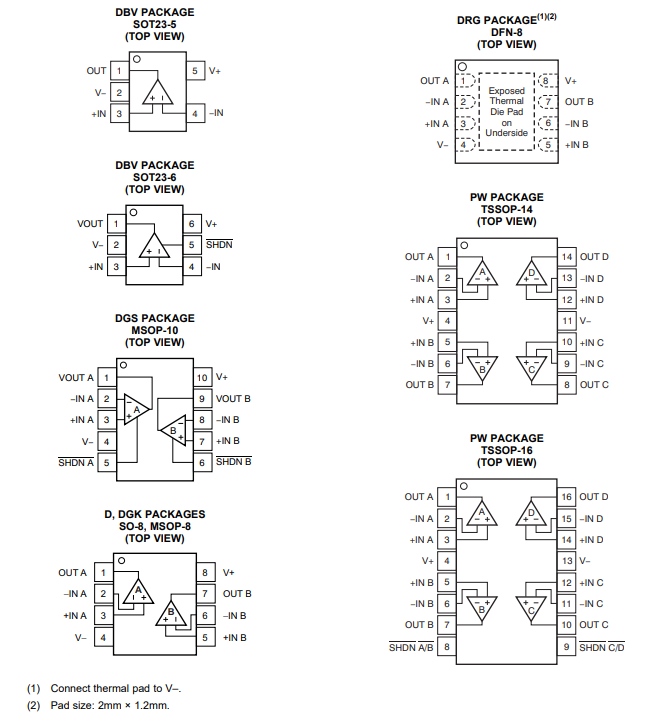

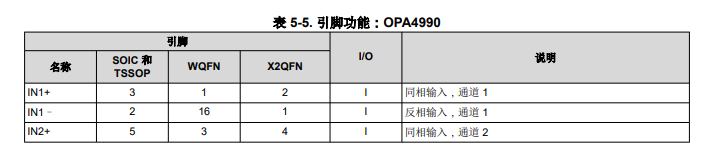

引腳功能和配置

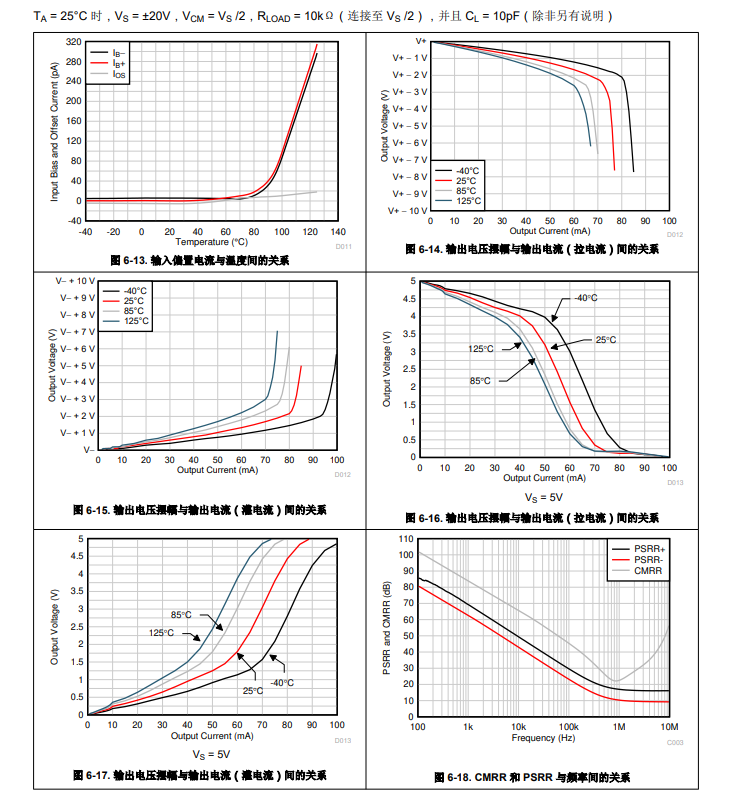

典型特性

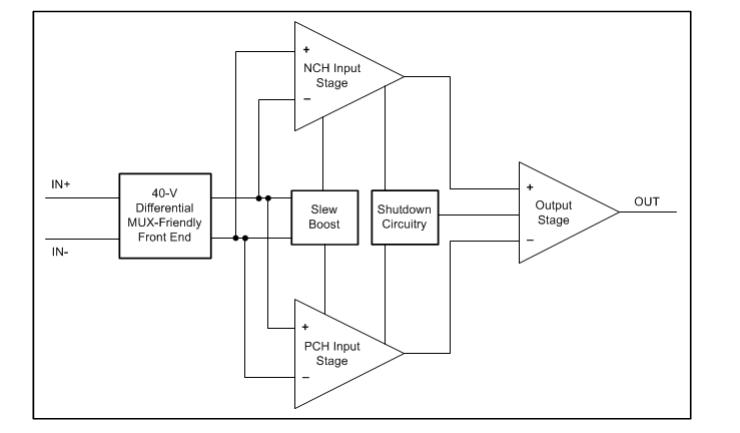

功能方框圖

應用
? 多路復用數據采集系統
? 測試和測量設備
? 電機驅動：功率級和控制模塊
? 電力輸送：UPS、服務器和商用網絡電源
? ADC 驅動器和基準緩沖放大器
? 可編程邏輯控制器
? 模擬輸入和輸出模塊
? 高側和低側電流檢測
? 高精度比較器
