在汽車智能化浪潮的推進下，車載氛圍燈已從單一照明功能升級為塑造沉浸式座艙體驗的核心要素。然而，面對復雜的車載電氣環境（如電壓波動、多路負載干擾等），其可靠性面臨技術挑戰：瞬態能量沖擊，電源線可能高達線-線400V的浪涌電壓，且在有限PCB面積（通常<10cm2）內實現μs級響應、kW級浪涌吸收的防護設計。對于面積狹小的氛圍燈電路板，要防護400V 浪涌是個挑戰。

上海雷卯EMC小哥針對這一問題，提出設計方案，對于氛圍燈的電源接口采用TVS二極管+PPTC器件+防反接二極管的復合拓撲，可在狹小空間實現線-線400V 浪涌鉗位與過流保護的雙重功能，此類方案已在工程中得以驗證。

1. 方案圖如下：

PTC （自恢復保險絲）：用于短路保護， 根據電路電流電壓選擇，可以選1206系列；

SKY 快恢復二極管：防反接作用，根據電路電流選擇 比如SS26A ,SS210A ,SS36A，SS310A等；

SD3002P4-3：VCC 用大功率ESD 二極管，主要防400V 浪涌，做浪涌保護用。因空間顯示，選用DFN2020-3 封裝（尺寸2.0mmX2.0mm）；

SMC24Q：CAN 接口用ESD二極管；

PESD1LIN：LIN 接口用ESD二極管 。

預了解具體參數請聯系EMC小哥或雷卯銷售人員。

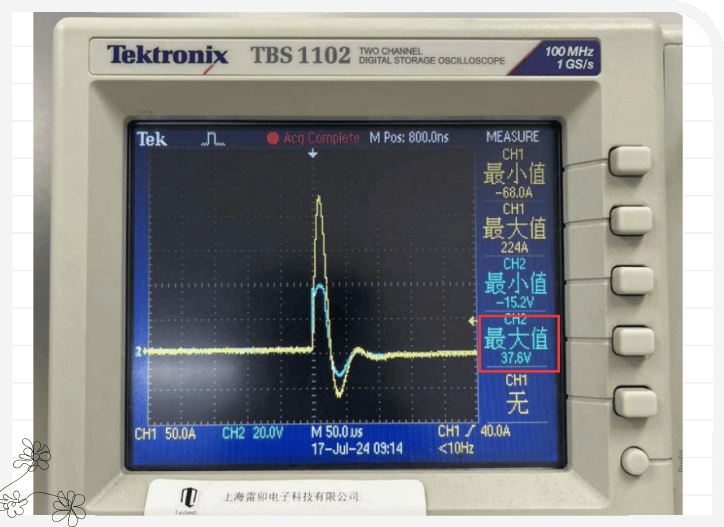

2. 鉗位后波形圖.

實驗采用雷卯電子 SUG61005TB 浪涌發生器進行 400V/8/20μs 標準浪涌波形模擬，使用 ESD 防護器件 SD3002P4-3 實施浪涌電壓鉗位。經測試驗證，鉗位后的電壓波形如圖所示：

可以看到本來400V的浪涌使用SD3002P4-3 后電壓被鉗位到37.6V， 這樣可以很好的保護后級氛圍燈電路。

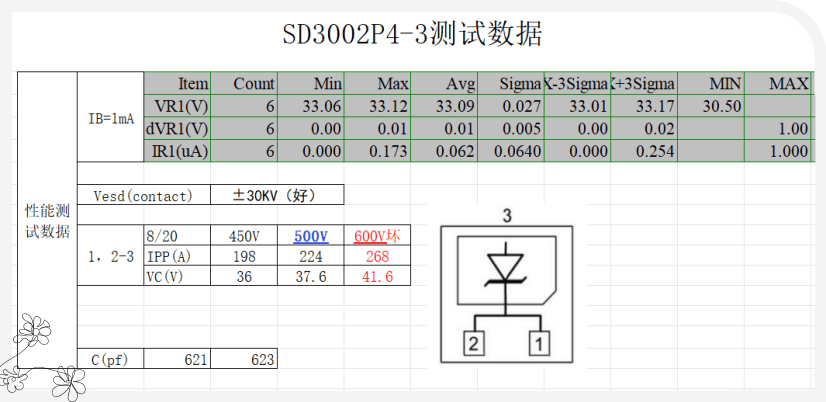

3. SD3002P4-3實測數據

以上數據可以看到：SD3002P4-3 本身完全可以抗8/20μS 波形500V浪涌。

因此，即使需要通過500V的浪涌，也可以選用這顆ESD二極管。

3. SD3002P4-3 性能參數

功率Ppp 高：5300W，

抗靜電能力強：空氣接觸分別是 ±30KV（越高越好）；

峰值電流Ipp大：最低160A ，上表實測數據達到224A通流能力（越大越好）；

鉗位電壓VC低: 最大39V , 帶有回掃功能（越低越好）；
