TLC77xx 系列微電源電壓監控器主要在微計算機和微處理器系統中提供復位控制。

上電期間，當 VDD 系列達到 1 V。最小 V 后 DD 系列 （≥ 2 V）建立時，電路會監控 SENSE 電壓，并在 SENSE 電壓 （V I（感） ） 保持在閾值電壓以下。一個內部定時器延遲輸出返回到非活動狀態，以確保系統正確復位。

*附件：tlc77-ep.pdf

除了 TLC7701 可以通過兩個外部電阻器進行定制外，每個監控器都有一個由內部分壓器設置的固定檢測閾值電壓。當 SENSE 電壓降至閾值電壓以下時，輸出變?yōu)橛行Р⒈３衷摖顟B(tài)，直到 SENSE 電壓返回到閾值電壓和延遲時間 （t d ） 已過期。

除了上電復位和欠壓監控器功能外，TLC77xx 還增加了對靜態 RAM 的掉電控制支持。當 CONTROL 連接到 GND 時，RESET 將充當高電平有效。電壓監視器包含額外的 logic ，用于在電源故障期間通過備用電池控制靜態存儲器。通過使用 TLC77xx 的 RESET 輸出驅動內存電路的片選 （CS） 和由微處理器的內存組選擇信號 （CSH1） 驅動的 CONTROL（參見），內存電路在斷電期間自動禁用。（在此應用中，TLC77xx 電源必須由電池供電。

特性

• 上電復位發生器
• 電壓下降后自動生成復位
• 精密電壓傳感器
• 溫度補償電壓基準
• 通過外部電容器實現可編程延遲時間
• 電源電壓范圍 . . .2 V 至 6 V
• 定義的 RESET 輸出 DD 系列 ≥ 1 V
• 對具有備用電池的靜態 RAM 的掉電控制支持
• 最大電源電流為 16 mA
• 節能圖騰柱輸出

參數

1. 產品概述

• ?功能?：微功耗電源電壓監控器，主要用于微計算機和微處理器系統。
• ?特性?：包括上電復位生成器、受控基線、電壓下降后的自動復位生成、溫度補償電壓參考等。
• ?應用領域?：支持國防、航空航天和醫療應用。

2. 主要特性

• ?上電復位?：當V DD達到1V時，復位信號被激活。
• ?欠壓監控?：在最小V DD（≥2V）建立后，電路監控SENSE電壓，并在其低于閾值電壓時保持復位輸出激活。
• ?復位延遲?：內部定時器延遲復位輸出的非激活狀態，以確保系統正確復位。
• ?可編程延遲時間?：通過外部電容器設置延遲時間。
• ?靜態RAM支持?：提供斷電控制支持，適用于帶電池備份的靜態RAM。

3. 封裝與溫度范圍

• ?封裝?：提供TSSOP-PW和SOIC-D封裝。
• ?溫度范圍?：擴展溫度范圍選項包括-40°C至+125°C和-55°C至+125°C。

4. 電氣特性

• ?供電電壓范圍?：2V至6V。
• ?輸出電流?：最大低電平輸出電流和高電平輸出電流均為10mA。
• ?閾值電壓?：TLC7705和TLC7733具有固定的SENSE閾值電壓，TLC7701的閾值電壓可通過外部電阻調整。
• ?供電電流?：最大供電電流為16μA。

5. 功能框圖與時序圖

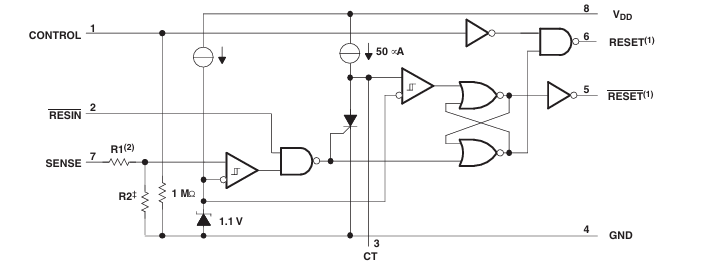

• ?功能框圖?：展示了TLC77-EP的主要功能模塊，包括電壓傳感器、比較器、延遲定時器等。
• ?時序圖?：說明了復位信號在不同條件下的時序關系。

6. 應用信息

• ?微計算機系統?：作為復位控制器，確保系統穩定啟動。
• ?靜態CMOS RAM數據保持?：在斷電期間通過控制靜態RAM的芯片選擇信號，保持?jǐn)?shù)據不丟失。

7. 訂購信息

• 提供了詳細的訂購信息，包括器件型號、封裝類型、溫度范圍、環保合規性和樣品可用性等。

8. 封裝尺寸與布局指南

• 提供了SOIC和TSSOP封裝的詳細尺寸信息，以及PCB布局和焊接掩模設計的指南。
