TPS382x 系列監控器提供電路初始化和時序監控，主要用于基于 DSP 和處理器的系統。上電期間，當電源電壓 VDD 大于 1.1V 時，RESET 置位。此后，只要 VDD 保持低于閾值電壓 VIT?，電源電壓監控器就會監控 VDD 并保持 RESET 低電平。內部定時器延遲輸出返回到非活動狀態（高），以確保系統正確復位。延遲時間 td 在 VDD 上升到閾值電壓 （VIT? + VHYS） 以上后開始。當電源電壓降至閾值電壓 VIT? 以下時，輸出再次變?yōu)橛行?（低電平）。無需外部組件。該系列的所有器件都具有一個固定的感應閾值電壓 VIT–，由內部分壓器設置。TPS382x 系列還提供 200ms （TPS3820） 和 1.6s（TPS3823、TPS3824 和 TPS3828）的看門狗超時選項。
*附件：帶看門狗定時器的 TPS382x 電壓監視器數據表.pdf

特性

• 具有 200ms （TPS3823、TPS3824、TPS3825 和 TPS3828） 或 25ms （TPS3820） 固定延遲時間的上電復位發生器
• 手動復位輸入（TPS3820、TPS3823、TPS3825 和 TPS3828）
• 復位輸出提供/電平有效（TPS3820、TPS3823、TPS3824 和 TPS3825）、高電平有效（TPS3824 和 TPS3825）和漏極開路 （TPS3828）
• 電源電壓監控范圍：2.5V、3V、3.3V、5V
• 看門狗定時器（TPS3820、TPS3823、TPS3824 和 TPS3828）
• 電源電流為 15μA（典型值）
• 5 引腳 SOT-23 封裝
• 溫度范圍：?40°C 至 85°C（TPS3823A-33 為 ?40°C 至 125°C）

參數

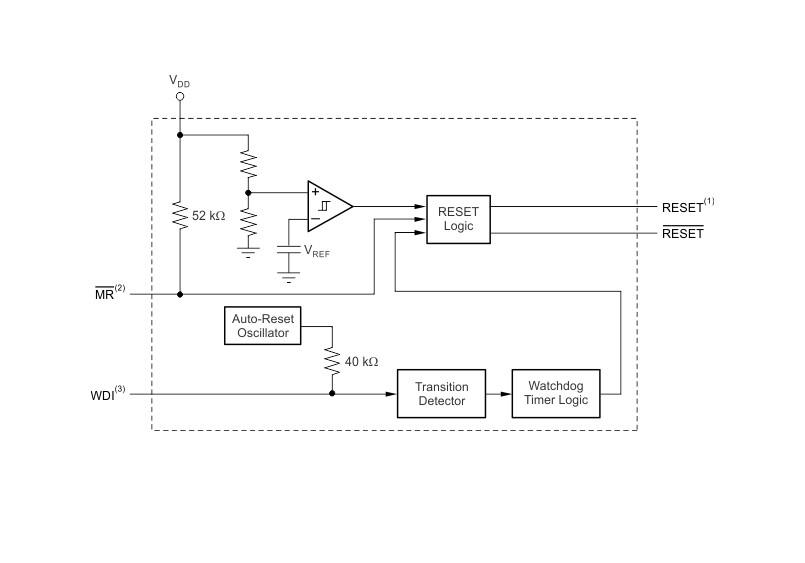

方框圖

1. 產品概述

• ?產品系列?：TPS382x
• ?主要功能?：電路初始化與定時監控，適用于DSP和處理器系統。包括電源監控、手動復位和看門狗定時器功能。
• ?特點?：
  • 固定延遲時間的上電復位發生器（200ms或25ms）
  • 手動復位輸入
  • 復位輸出類型多樣：主動低電平、主動高電平和開漏輸出
  • 電源電壓監控范圍：2.5V、3V、3.3V、5V
  • 看門狗定時器功能（部分型號）
  • 低功耗設計，典型供電電流為15μA
  • 5引腳SOT-23封裝
  • 工作溫度范圍：-40°C至85°C（部分型號擴展至125°C）

2. 應用領域

• DSPs、微控制器或微處理器
• 工業設備
• 可編程控制器
• 便攜式及電池供電設備
• 無線通信系統
• 筆記本電腦和臺式電腦

3. 主要特性

• ?復位功能?：
  • 上電時，當供電電壓Vcc超過1.1V時，RESET信號被激活。
  • 供電電壓低于閾值電壓V_IT時，RESET信號保持激活狀態。
  • 內部定時器延遲RESET信號返回非激活狀態，確保系統正確復位。
• ?手動復位?：
  • MR引腳拉低時，強制觸發復位。
• ?看門狗定時器?：
  • 必須在指定時間間隔內觸發WDI引腳，以避免復位信號發出。
  • 復位信號發出后，看門狗定時器重新初始化。

4. 封裝與引腳

• ?封裝類型?：5引腳SOT-23
• ?引腳功能?：
  • Vcc：供電電壓輸入
  • GND：接地
  • MR：手動復位輸入（部分型號）
  • WDI：看門狗定時器輸入（部分型號）
  • RESET/RESET：復位輸出，根據型號不同，可以是主動低電平、主動高電平或開漏輸出

5. 電氣特性

• ?工作電壓范圍?：1.1V至5.5V
• ?閾值電壓?：根據型號不同，V_IT值在2.25V至4.55V之間
• ?看門狗超時時間?：TPS3820為200ms，TPS3823/4/8為1.6s
• ?復位延遲時間?：TPS3820為25ms，TPS3823/4/5/8為200ms

6. 特殊注意事項

• 對于TPS3823A-33型號，其工作溫度范圍擴展至-40°C至125°C。
• 在使用看門狗定時器時，如果WDI引腳未連接或處于高阻態，設備將內部生成脈沖以防止看門狗復位事件。若不需要此行為，應在WDI引腳與地之間連接一個1kΩ電阻。

7. 典型應用電路

• 供電軌監控，結合看門狗超時和復位延遲功能。
• 在復位事件期間解耦WDI信號，以確保WDI輸入在復位信號激活時仍能保持活動狀態（如果需要）。

8. 文檔支持

• 提供詳細的功能描述、引腳配置、電氣特性、時序要求和典型特性曲線。
• 包含布局指南和示例布局圖，以指導PCB設計。
• 提供設備支持和文檔支持資源鏈接，包括TI E2E?支持論壇和文檔更新通知服務。
