TLV6003 是一款納瓦級功耗運算放大器，每個通道僅消耗 980nA的電流，同時提供極低的最大失調電壓。逆向電池保護可在電池安裝不當產生過大電流時保護放大器。在惡劣環境下，輸入電壓可以比正電源軌高 5V，不會損壞器件。

數據手冊：*附件：TLV6003 單路超低功耗 (980nA)、16V、精密軌到軌輸入和輸出運算放大器技術手冊.pdf

低電源電流與低輸入偏置電流耦合，使該器件可與高串聯電阻輸入源（如 PIR 運動檢測儀和一氧化碳傳感器）一起使用。在 550μV （25°C）的低最大失調電壓、120dB 的典型 CMRR 和 112dB 的最小開環增益 （2.7V） 情況下可以保持直流精度。

最高額定工作電源電壓為 2.5V 至 16V，電氣特性在 2.7V、5V 和 15V 下指定。2.5V 工作電壓使該器件與鋰離子電池供電系統兼容，從而使TLV6003 成為輸入信號增益和低功耗微控制器（如 TI 的 MSP430）緩沖的理想之選。

TLV6003 采用小型 SOT-23 封裝。

特性
? 微功耗運行：1.2μA（最大值）
? 低輸入失調電壓：550μV（最大值）
? 高達 18V 的反向電池保護
? 軌至軌輸入/輸出
? 增益帶寬積：5.5kHz
? 額定溫度范圍：
TA = –40°C 至 +125°C
? 工作溫度范圍：
TA = –55°C 至 +125°C
? 輸入共模范圍超過電源軌：
–0.1V 至 VCC + 5V
? 電源電壓范圍：2.5V 至 16V
? 小封裝：
– 5 引腳 SOT-23

引腳功能和配置

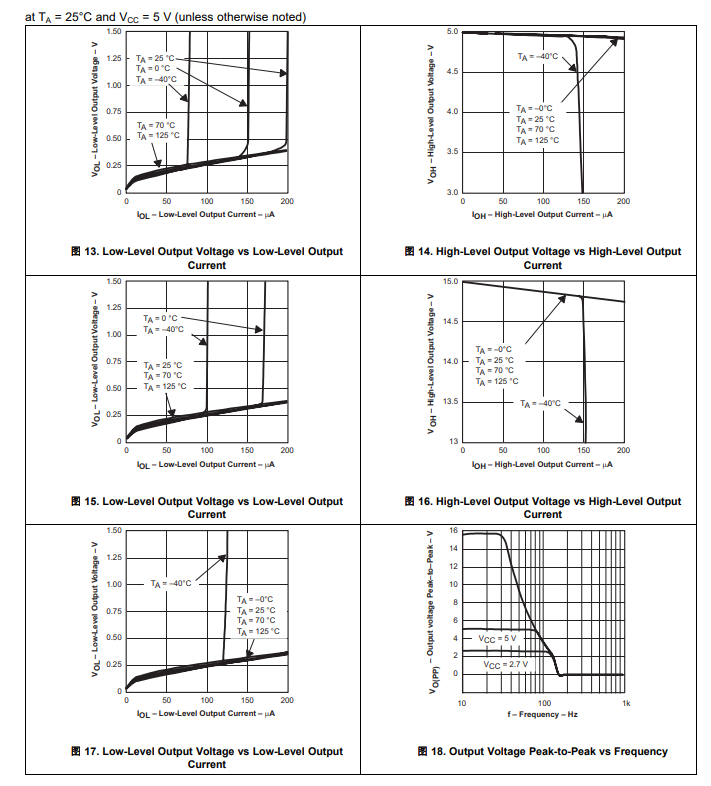

典型特性

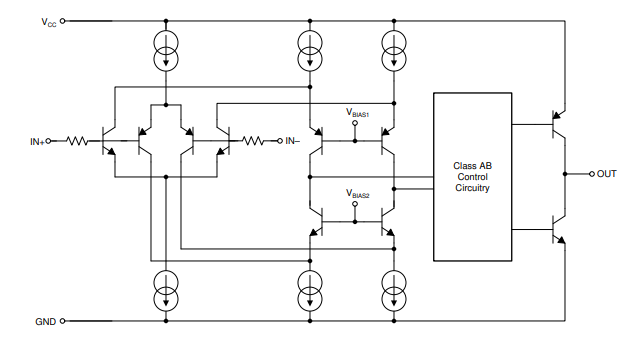

功能方框圖

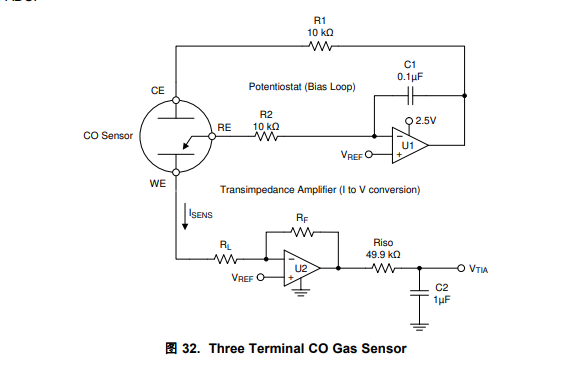

典型應用

應用
? 流量變送器
? 壓力變送器
? 運動檢測器（PIR、uWave 等）
? 血糖監測儀
? 氣體檢測儀
