隨著游戲設備的升級，游戲手柄作為核心交互設備持續技術革新。在主機游戲中，高精度操作適配動作格斗、模擬駕駛等多種游戲類型，顯著提升玩家沉浸感。在云游戲場景中，先進手柄技術突破設備性能限制，實現跨平臺的穩定精準操控。

艾為電子在游戲控制器芯片技術領域持續深耕，全力創新并深入開展方案調研。同時，針對主流游戲手柄的最新技術創新及應用場景展開分析。

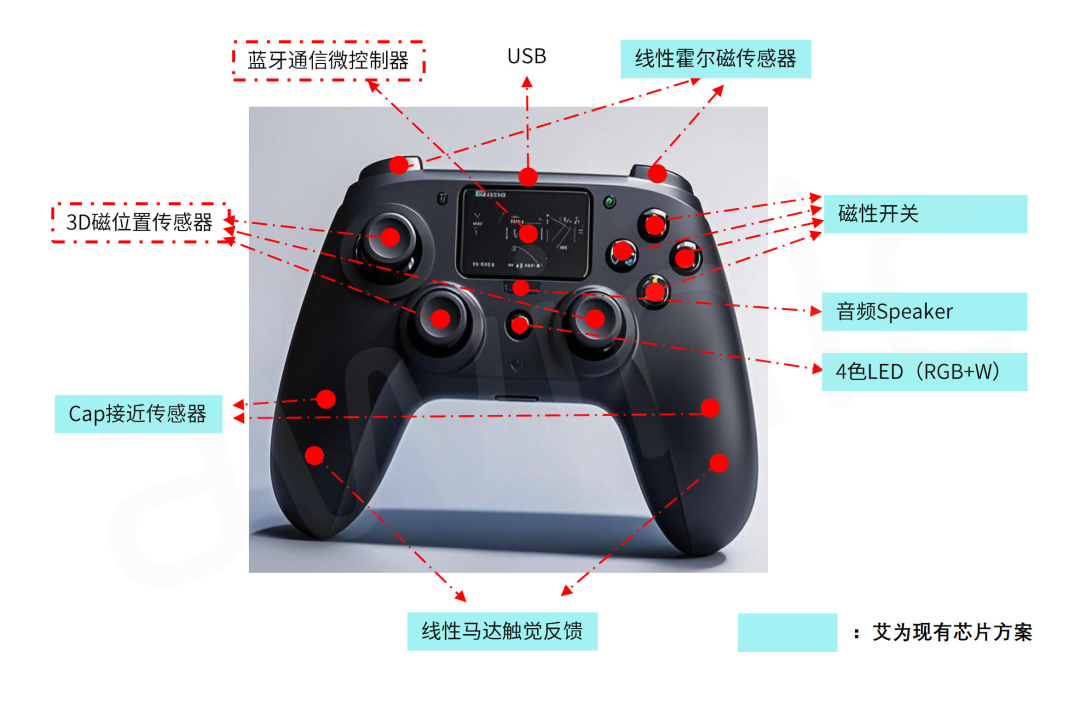

圖1 游戲手柄分解圖

艾為電子聚焦游戲控制器芯片技術創新，圍繞核心交互體驗實現多項技術突破：

01智能感知升級

Cap接近傳感器芯片：優化感應算法提升精度，支持手柄智能休眠/喚醒切換及模式自動識別，顯著提升操作便捷性。

高精度線性霍爾芯片：實現微米級位移識別，精準轉化玩家操控細節，保障游戲角色動作絲滑銜接。

磁性開關芯片：采用創新磁路架構，實現高可靠性與快速響應，保障操作指令及時反饋。

02多維反饋增強

可編程LED驅動芯片：4通道獨立控制支持1680萬色調節，通過動態光效實現電量分級提醒及游戲狀態可視化反饋。

專業音頻驅動芯片：具備強大的噪聲消除能力，配合振動馬達打造立體化觸覺-聽覺交互體驗。

03系統協同優化

通過芯片組深度聯動，構建從指令輸入、狀態反饋到多設備協同的全鏈路解決方案，為游戲手柄提供低延遲、高可靠性的底層技術支撐，全面適配主機/云游戲多場景需求。

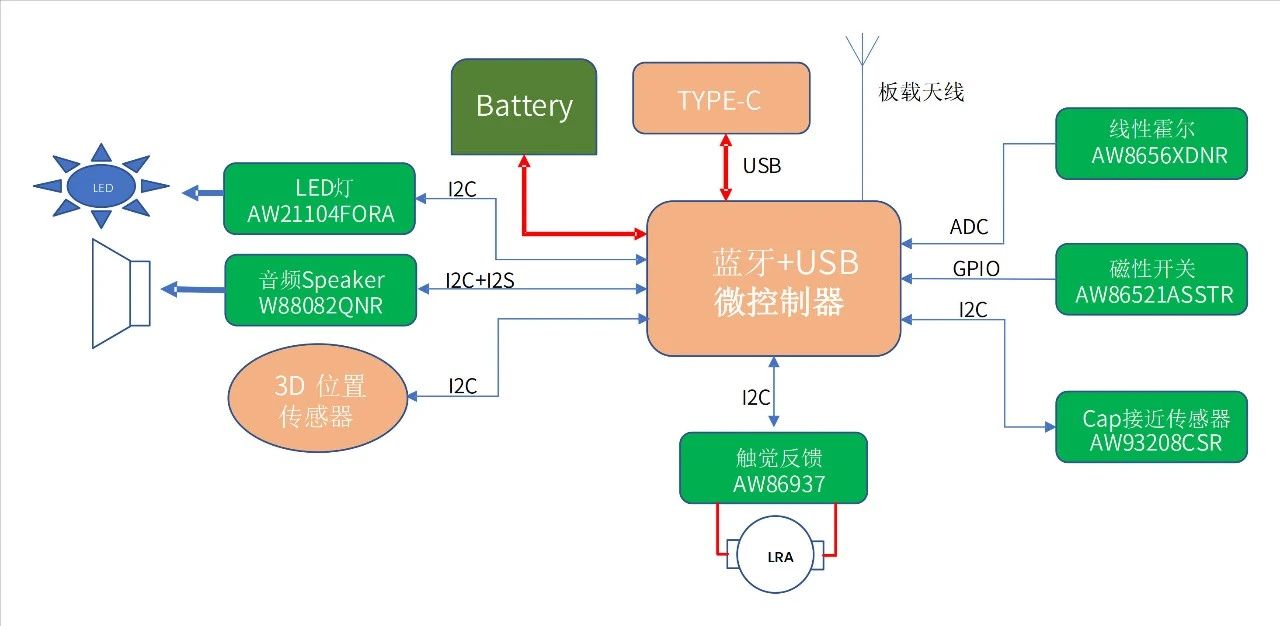

圖2 游戲手柄系統框圖

觸覺反饋技術革新，精準還原多維物理交互

手柄觸覺反饋通過電機、振動元件等，依據游戲信號模擬真實物理觸感。在動作游戲中強化打擊感，射擊游戲里模擬槍械后坐力，駕駛游戲中反饋路面情況。這一技術大幅提升游戲沉浸感與操作精準度，增添交互趣味，豐富玩家體驗。

艾為推出的線性馬達驅動芯片，可實現更細膩的振動效果，提供如 LCC 系列算法、Tiktap 算法等多元算法支持。以 AW86937 系列為例，其參考設計及特點說明如下。

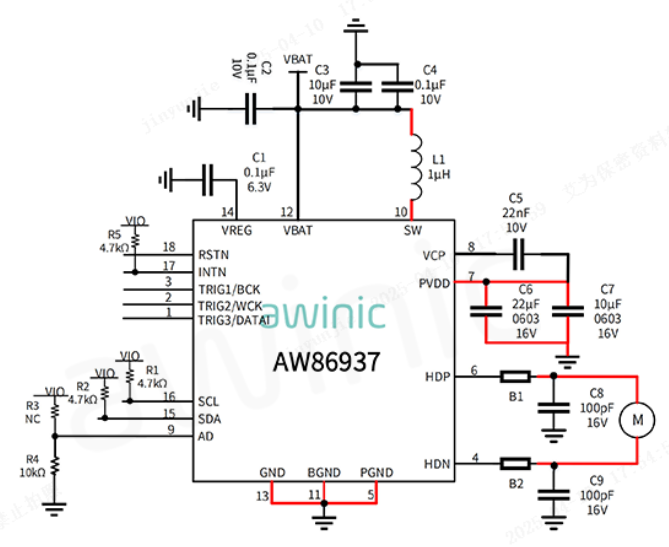

圖3AW86937應用框圖

產品特性

基礎性能

通信接口：1MHz高速I2C總線

存儲容量：8KB內存

輸入采樣率：8kHz、12kHz、24kHz、48kHz

功能模塊

信號處理：

F0（基頻）檢測與跟蹤

集成自動剎車引擎

播放模式：

實時播放（4KB FIFO緩存）

動態正弦波播放

內存播放

硬件TRIG播放

一線編程輸入

連續播放

I2S/TDM音頻接口輸入

電源管理

升壓能力：輸出高達11V

快速啟動：<1ms

工作電壓：2.7V-5.5V

低功耗設計：

待機模式：自動切換，4μA待機電流（Vbat=4.2V）

電池放電補償驅動

保護機制

多重保護：短路保護/過熱保護/欠壓保護

肩鍵（LB、RB、LT、RT）線性霍爾檢測技術，精準操控的物理引擎

肩鍵運用線性霍爾檢測，借磁場變化精準識別按鍵位置與力度。在射擊游戲里，能依按壓力度控制射擊模式，輕按點射、重按掃射；賽車游戲中，精準反饋剎車、加速力度。其高精度、長壽命、快響應特性，極大提升操作精準度與游戲沉浸感。以AW8656XDNR線性霍爾傳感器系列為例，其參考設計及特點說明如下。

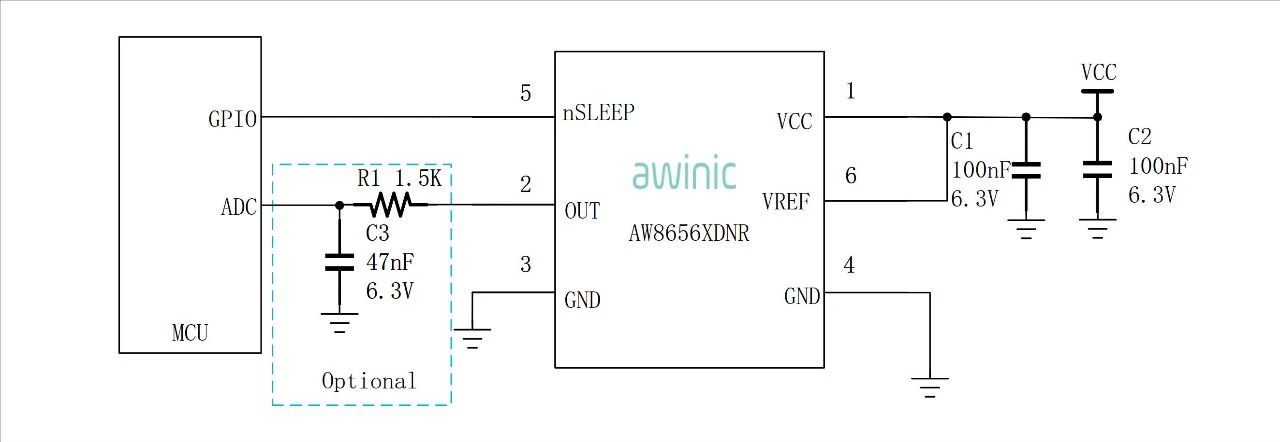

圖4AW8656XDNR應用框圖

產品特性

工作電壓：2.5V~5.5V

工耗特性：

休眠電流 <1μA

工作電流<2.3mA

采樣帶寬：20kHz

靈敏度可調節（高、 中 、低）：

1.25mV/G(AW86560DNR)

2.5mV/G(AW86561DNR)

5.0mV/G(AW86562DNR)

10mV/G(AW86563DNR)

線性度誤差：<±1.5%

噪聲峰峰值：<30mVpp

定制化支持：提供磁場仿真及結構堆疊設計指導

功能鍵磁性開關方案，重構物理交互邊界

游戲手柄的功能鍵（A、B、X、Y）采用磁性開關，相比導電膠接觸優勢明顯。磁性開關無機械摩擦，壽命長，可承受超 1000 萬次按壓。依靠磁場感應，響應速度快，信號傳輸達毫秒級，穩定性強，不受灰塵水汽干擾，還能精準感知力度與位置，大幅提升操作體驗。

艾為電子基于AW86562XASTR磁感芯片組，為手柄功能鍵（A/B/X/Y）提供非接觸式檢測方案，通過磁場拓?fù)渲貥?gòu)實現精準操控與極致耐久性平衡。

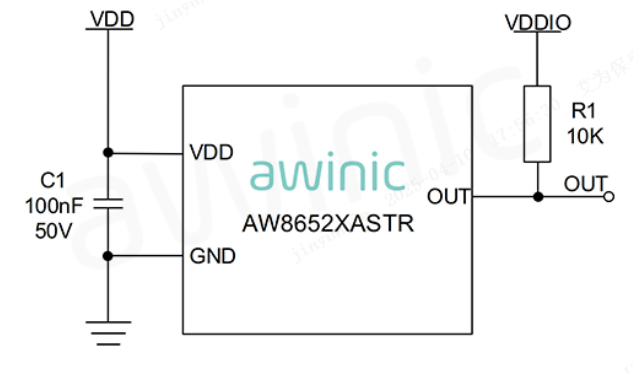

圖5 AW86562XASTR應用框圖

產品特性

開關類型：?jiǎn)渭?jí)（S極）磁性檢測

超快響應速度：<15μs

磁場閾值:

動作點(Bop)：5G

釋放點(Brp)：20G

工作溫度：-40°C~+150°C

輸出類型：開漏輸出(Open-drain)

當周圍環境中存在強度足夠的南極磁場時，設備的輸出端（OUTS）便會觸發相應動作。具體而言，一旦垂直于封裝的磁通密度超過了工作點（BopS），輸出端（OUTS）就會立即導通，將電平拉低，并維持這一狀態。只有當磁通密度 B 下降至低于釋放點（Brp）時，輸出端才會關斷，進入高阻抗?fàn)顟B(tài)。此時，通過外部上拉電阻的作用，輸出端會輸出高電平信號。

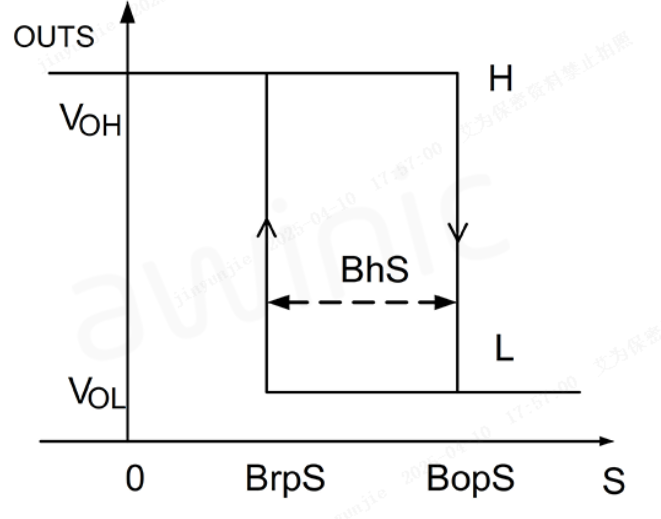

圖6 AW86562XASTR磁性特性圖

手柄Cap接近傳感器，構手柄觸控交互新維度

手柄上的 Cap 接近傳感器可通過檢測電容變化，敏銳感知物體靠近。其應用優勢明顯，一方面實現非接觸操作，像懸停即可選擇菜單，既便捷又有趣；另一方面實現智能喚醒手柄，不用時自動低功耗，節省電量、延長續航，大大提升了用戶體驗。以AW93208CSR為例，其參考設計及特點說明如下。

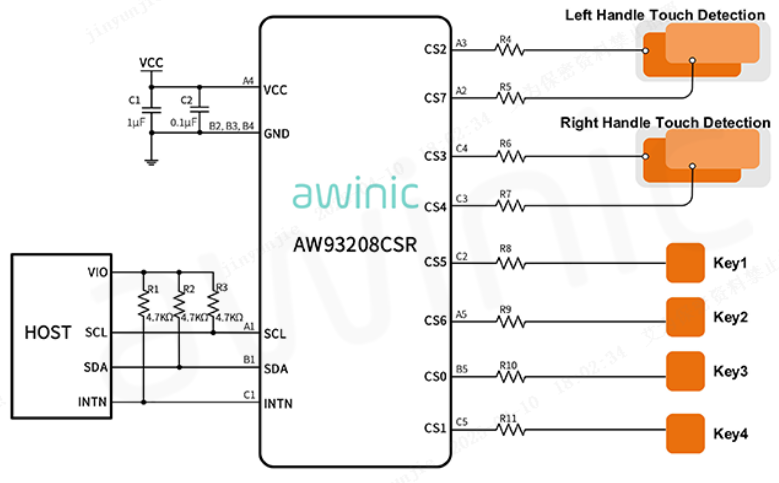

圖7AW93208CSR應用框圖

產品特性

通道配置：3/5/8通道可選，支持自電容&互電容雙模檢測

靈敏度特性：

電容分辨率：1aF

補償電容范圍：220pF

基礎操作：?jiǎn)螕?雙擊/三擊/長按

手勢識別：一維滑動（抗汗?jié)窀蓴_）

狀態檢測：佩戴識別（潮濕環境自適應）

支持客制化/OTA(集成GPIO擴展功能)

工作模式：15.5μA

休眠模式：6.5μA

深度睡眠：5μA

工作電壓：2.7~3.6V

通信接口：I2C@400kHz

內存：16KB Flash+8KB RAM

工作溫度：-40°C~85°C

多色LED驅動方案，沉浸式光效交互引擎

手柄上的 RGB 燈常設在顯眼處，作用多樣。它能直觀顯示電量，滿電為藍或綠，低電變橙或紅。多人游戲時，可用不同顏色區分玩家。特定游戲中，燈光還隨游戲狀態改變，如角色受傷時閃紅，增強了互動性與沉浸感。

艾為為游戲手柄提供專業級光效控制能力方案，推出的 AW21104FOR 芯片，可直接驅動 1 顆 RGB燈+ 1 個白燈，彌補不同產品三基色合成白色時的色差問題。

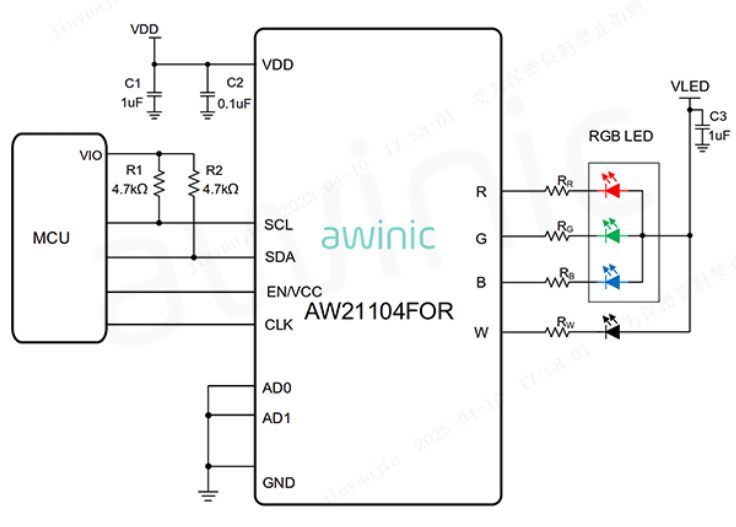

圖8 AW21104FOR應用框圖

產品特性

通道配置：4通道獨立控制，支持全編程光效

驅動能力：

單通道最大電流：25.5mA

電流分辨率：8位（256級調節）

PWM調光：8位精度（0-255級占空比）

電流精度：±4%@17.5mA

電流匹配精度：2%@17.5mA

通信接口：I2C@1MHz

支持1.2V/1.8V邏輯電平

電源電壓：2.7V~5.5V

封裝規格：FOWLP 1.62mm×1.22mm-12B（超薄晶圓級封裝）

手柄音頻 Speaker，沉浸式音效體驗的核心

手柄上的音頻 Speaker（揚聲器），能給玩家?guī)?lái)極佳音效體驗。它可精準還原各種游戲場景音，如冒險游戲的神秘環境音、體育游戲的觀眾呼喊聲。玩家無需外接音頻設備，就能及時接收游戲內任務提醒等重要提示音，全方位提升游戲沉浸感與互動性。艾為電子推出的 AW88082QNR 小型化嵌入式音頻驅動芯片方案，為其出色表現提供了技術支持。

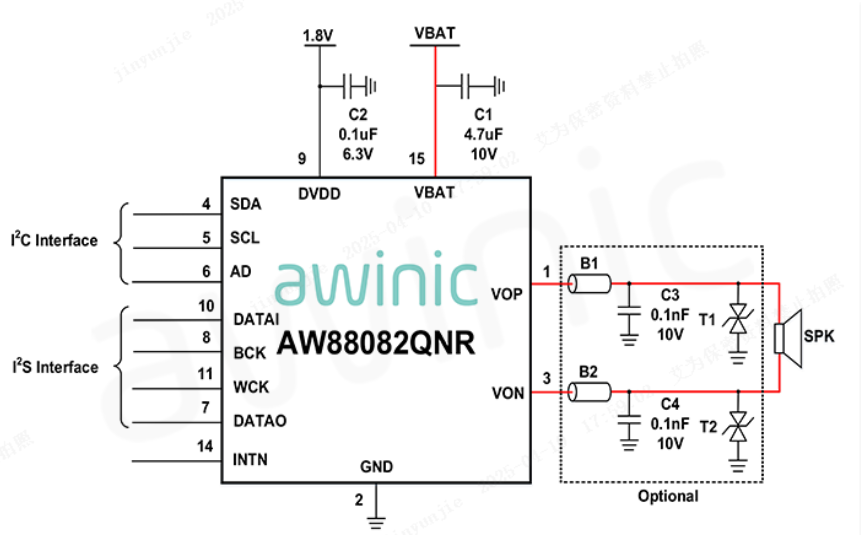

圖9 AW88082QNR應用框圖

產品特性

噪聲控制：

射頻噪聲抑制：有效消除TDD（時分雙工）噪聲干擾

輸出噪聲：9μV

總諧波失真加噪聲（THD+N）：0.016%@1kHz/1W（4Ω負載）

揚聲器驅動：

負載兼容：4Ω-32Ω

具備強大的爆音（Pop）和咔噠聲（Click）抑制功能

I2C控制：速率≤1MHz，支持多地址擴展

I2S/TDM:

標準：Philips I2S/左對齊/右對齊

采樣率：8kHz-96kHz

位寬：16/20/24/32bit

時隙：1/2/4/6/8通道

單聲道混音功能

脈沖密度調制（PDM）接口

采樣率：3MHz/6MHz/12MHz

聲道選擇：左右獨立低延遲：

增益設置：3檔可編程（+6dB/0dB/-6dB）

音量調節：-96dB~0dB（0.5dB步進）

電源管理：

工作電壓：VBAT=2.5V-5.5V，DVDD=1.65V-1.95V

保護機制：短路/過熱/欠壓/過壓保護

具備短路保護、過熱保護、欠壓保護和過壓保護功能

QFN-16L封裝：3.0mm×3.0mm×0.75mm（長×寬×高）

游戲控制器市場正迎來高速發展期，行業規模持續擴大。伴隨全球游戲產業繁榮，硬件需求持續增長，預計2029年市場規模將實現跨越式增長。

未來，游戲控制器研發強化功能，加多種傳感器讓反饋更逼真，玩家可精準感知?jiǎng)幼鳌?yōu)化無線連接降延遲，保障響應及時。拓展兼容性，適配多平臺，打破設備壁壘，帶來便捷、沉浸、多元操控體驗。
