設備面對外部供電意外斷電時，容易導致存儲器數據丟失甚至系統損壞，而eUPS0505嵌入式微型斷電續航模塊應用簡便體積小巧，能夠在斷電后為設備提供穩定的續航和快速的斷電通知，為嵌入式系統保駕護航。

?應用場景與作用

在嵌入式系統中，有許多關鍵設備如主控MCU和存儲器都需要穩定的電力供應，倘若遇到外部供電意外斷電，則極易導致存儲器數據丟失甚至系統損壞，因此就有必要對關鍵的器件增加斷電續航電路以保證其面對供電斷電時免受損壞。eUPS0505斷電續航模塊為集成式一體化斷電續航電路，當外部供電斷電時為設備提供續航電源并輸出斷電通知，使設備能夠有時間執行存儲數據和關閉系統等操作，確保設備使用過程中數據的安全性和系統的穩定性。
?功能介紹與特點

你是否在為分立式斷電續航電路應用復雜所困擾？是否在為斷電續航電壓不穩定而煩惱？eUPS0505斷電續航模塊為你提供完善的解決方案。

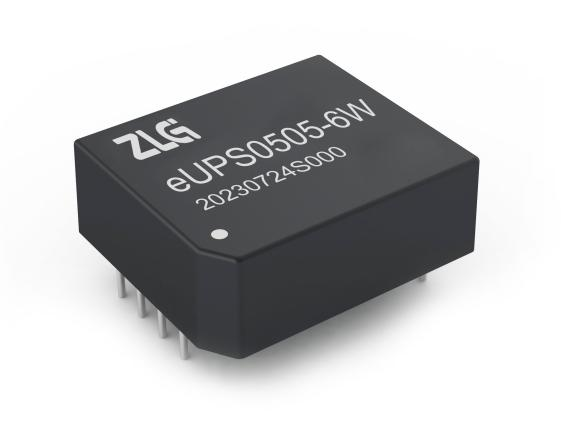

圖1 eUPS0505斷電續航模塊

eUPS0505斷電續航模塊是廣州致遠電子股份有限公司（以下簡稱“致遠電子”）設計的一款板級嵌入式微型斷電續航模塊，以下是其功能和特點。

1. 應用簡單&體積小巧

eUPS0505斷電續航模塊內部集成了除儲能電容組之外斷電續航電路的所有硬件設計，使用該模塊不再需要考慮分立器件搭建電路的問題，如器件選型、電路調試分析和處理復雜的電路參數計算等，只需要將其焊接在PCB上即可，而且模塊大小僅為19.90*16.90*7.10(mm)，能夠減少斷電續航電路占用的空間。

2. 斷電通知&閾值可調

eUPS0505斷電續航模塊只需要將外部電源通過上拉電阻與斷電檢測引腳連接，即可監控外部電源的斷電行為。斷電檢測引腳支持寬電壓范圍檢測，只需要調整上拉電阻阻值即可調整上電和斷電閾值。當外部電源意外斷電時，eUPS0505斷電續航模塊能快速輸出斷電通知信號，主控MCU接收后能夠執行數據存儲和系統關機等操作。

3. 續航穩定&輸出可控

eUPS0505斷電續航模塊檢測到外部供電斷電時，儲能電容組的電量能夠轉化為穩定的5V續航電源輸出,續航電壓不會因放電而出現線性下降或不穩定的情況。eUPS0505斷電續航模塊具有可控斷電續航的功能，正常使用時需要將斷電續航使能引腳拉高從而啟動斷電續航的功能，當系統關機后將斷電續航使能引腳拉低從而關閉續航輸出，可以防止儲能電容組對主控MCU繼續放電。
?應用案例與設計

圖2是以致遠電子M6Y2C核心板為例的電路示意圖，nRST_OUT是核心板的復位信號輸出引腳，低電平有效，連接到模塊CTRL引腳上，控制eUPS0505斷電續航模塊的續航輸出。模塊的VINT引腳連接到M6Y2C支持中斷的I/O引腳上，接收斷電通知信號。VIN引腳建議使用5.2V供電，使電路更加穩定。當檢測電壓斷電時，VINT引腳輸出低電平，M6Y2C在檢測到VINT引腳輸出低電平時，執行保存數據等操作，最后執行“poweroff”關機指令，關閉系統電源。

圖2 M6Y2C核心板應用案例

圖3是以致遠電子M3568核心板為例的電路示意圖，模塊的CTRL引腳連接到M3568默認為低電平的I/O引腳，模塊的VINT引腳連接到M3568支持中斷的I/O引腳。系統啟動后，需要控制CTRL引腳為高電平，使能斷電續航。當斷電發生時，eUPS0505模塊VINT引腳輸出低電平，M3568在檢測到VINT引腳輸出低電平時，立即執行保存數據等操作，最后主動控制CTRL引腳為低電平，關閉eUPS0505模塊續航輸出。

圖3 M3568核心板應用案例通過上述的應用案例，我們可以看到eUPS0505斷電續航模塊應用非常簡便，不僅提高了數據安全性和系統穩定性，還為設計和維護帶來了極大的便利。
