概述
MAX9392/MAX9393雙2 x 2交叉點開關能夠?qū)崿F(xiàn)高速、低功耗、低噪聲信號切換。MAX9392/MAX9393將兩路差分輸入中的一路復用到一路或兩路低壓差分信號(LVDS)輸出。獨立的使能輸入對每路差分信號進行通、斷控制。
數據表：*附件：MAX9392任意邏輯至LVDS、雙路、2 x 2交叉點開關技術手冊.pdf

4路 LVCMOS/LVTTL邏輯輸入(每通道兩個)控制輸入與輸出之間的內部連接?？伸`活實現以下配置：2 x 2交叉開關、2:1復用器、1:2分配器或雙轉發器，從而使MAX9392/MAX9393可理想用作故障容錯系統中的保護開關、診斷器中的環回開關、時鐘/數據分配中的扇出緩沖器和信號恢復。

當輸入未被驅動或共模電壓超出指定范圍時，故障保護電路將輸出拉至差分低電平。MAX9392為LVDS、HSTL和其它以GND為參考的差分輸入提供高電平輸入失效檢測；MAX9393為LVPECL、CML和其它以VCC為參考的差分輸入提供低電平輸入失效檢測。

具有98ps~(P-P)~ (最大值)超低抖動的偽隨機序列(PRBS)能夠在對定時誤差高度敏感的高速鏈路中保證可靠通信，特別適合需要時鐘和數據恢復的應用，或串行器和解串器應用。高速開關性能確保工作在1.5GHz，并保證小于67ps (最大值)的通道間偏差。

LVDS輸入、輸出兼容于TIA/EIA-644 LVDS標準，LVDS輸出可驅動100Ω負載。MAX9392/MAX9393提供32引腳TQFP封裝，工作在-40°C至+85°C擴展級溫度范圍。

交叉切換產品請參考MAX9390/MAX9391。

應用

• 局端背板時鐘分配
• DSLAM
• 故障容錯系統
• 高速電信/數據通信設備
• 保護開關

特性

• 250mV差分輸出擺幅，可工作在1.5GHz
• 2psRMS (最大)隨機抖動
• 交流指標保證接受150mV差分輸入
• 信號輸入可接受任何差分信號標準
• 用于時鐘或高速數據的LVDS輸出
• 高電平輸入失效檢測(MAX9392)
• 低電平輸入失效檢測(MAX9393)
• 3.0V至3.6V供電范圍
• LVCMOS/LVTTL邏輯輸入控制信號切換

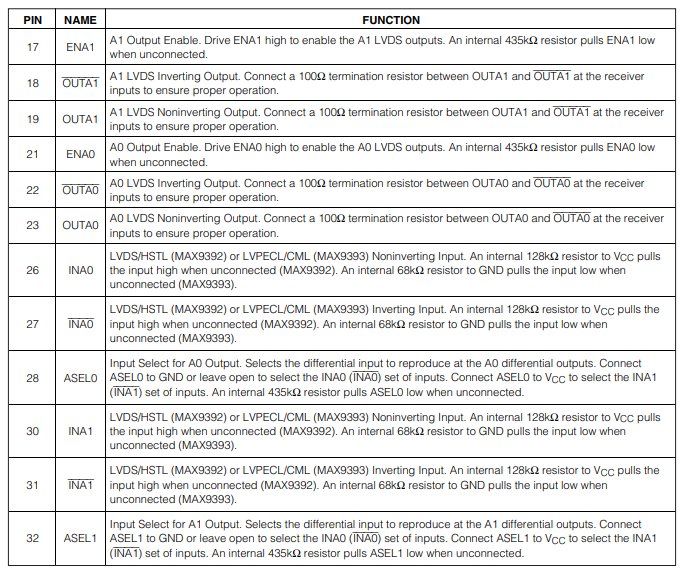

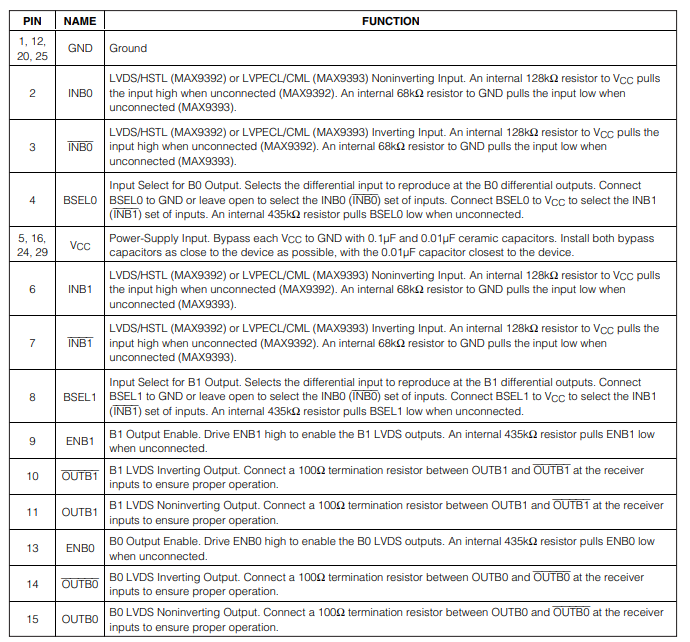

引腳描述

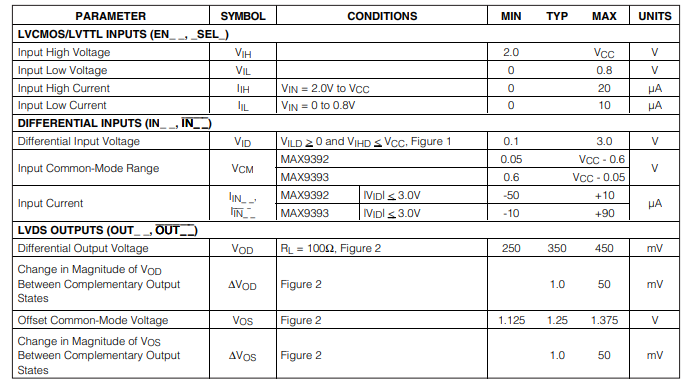

DC電氣特性

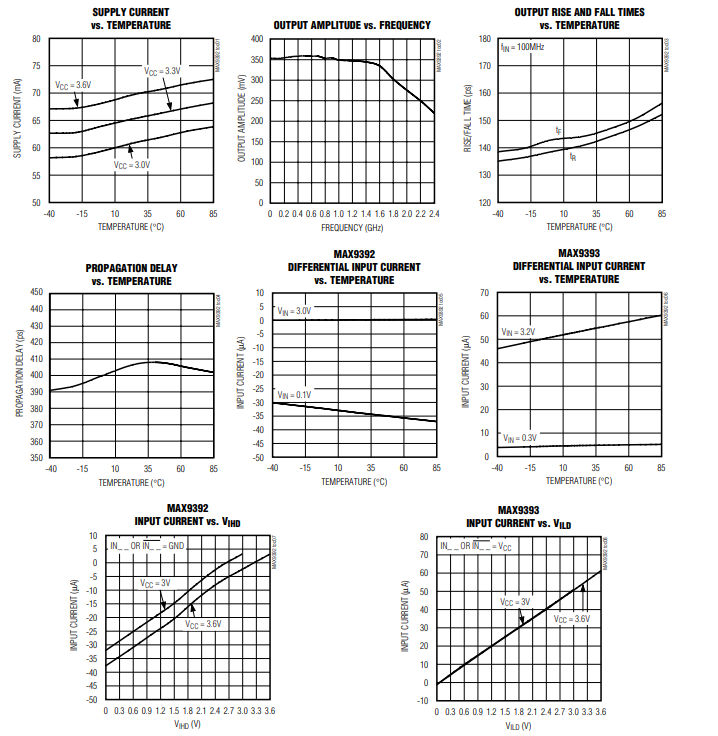

典型操作特性

詳細說明

低壓差分信號（LVDS）接口標準為受控阻抗介質上的點對點通信提供了一種信令方法，該標準由美國國家標準協會（ANSI）TIA/EIA - 644 定義。LVDS 使用比其他通信標準更低的電壓擺幅，從而在降低電磁輻射和系統對噪聲敏感度的同時，實現更高的數據速率并降低功耗。

MAX9392/MAX9393 1.5G Hz 雙 2×2 交叉點開關優化高速信號，實現點對點接口。MAX9392 支持 LVDS 和高速晶體管 - 晶體管邏輯（HSTL），而 MAX9393 接受 LVPECL 和 CML 電平。這兩款器件都將輸入信號路由至一個或兩個 LVDS 輸出。

配置為 1:2 分配器時，器件會復制所選輸入的配置，創建信號副本以實現保護切換。配置為中繼器時，器件在雙聲道緩沖器中運行。中繼可恢復信號幅度，從而實現隔離。在媒體段或長距離媒體傳輸中，這有助于信號傳輸。

配置為 2:1 多路復用器時，可選擇主信號或備用信號，以提供保護切換、故障轉移或其他應用功能。
輸入故障保護

MAX9392/MAX9393 的差分輸入具備內部故障保護功能。故障保護電路會在輸入未驅動或共模電壓超出規定范圍時，強制將差分輸入設置為低電平狀態。MAX9392 為 LVDS、HSTL 及其他高速差分輸入提供高電平輸入故障保護。MAX9393 為 LVPECL、CML 及其他低壓差分輸入提供低電平輸入故障保護。

選擇功能

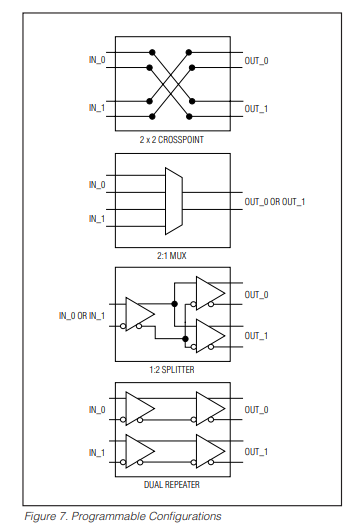

SEL 邏輯輸入控制每個通道的輸入和輸出信號連接。SEL0 和 SEL1 可將器件配置為差分交叉點開關、2:1 多路復用器或 1:2 分配器（見圖 7 ）。有關模式選擇設置，請參見表 1（插入 A 或 B 代表相應表格 ）。A 通道和 B 通道的輸入具有獨立的選擇輸入，可為每個通道實現不同的配置。
使能功能

EN 邏輯輸入用于啟用或禁用每組差分輸出。將 EN_0 連接到 VCC 可啟用 OUT_0/OUT_0 差分輸出對；將 EN_0 連接到地可禁用該差分輸出對。禁用時，差分輸出對會呈現差分故障低狀態。
