這個項目介紹了如何制作和控制一只仿生手。作者最初受到Instagram上一個視頻的啟發，該視頻展示了使用MPU6050傳感器追蹤手部動作并在屏幕上顯示3D模型。作者決定將這個想法進一步發展，使用OpenCV來控制一只真實的仿生手。

大家好，在這篇教程中，我想和大家分享一下如何制作并控制一只自己的仿生手。這個想法源于我在無意中刷Instagram時，看到一段短視頻：一個人通過MPU6050傳感器來跟蹤手部運動，并在屏幕上顯示手的3D模型。因?yàn)槲抑耙彩褂眠^(guò)這個傳感器，所以覺得這個我也能完成。我一直喜歡將編程與現實世界結合起來，于是我想，為什么不將這些測量數據傳輸?shù)揭粋€(gè)真實的仿生手上呢？后來我決定，使用OpenCV代替MPU6050會更加高效，部分原因也是我想借此機會學習另一種技能。

特別感謝Ga?l Langevin，他在InMoov項目[1]中設計了這個手的模型，并慷慨地分享了出來。

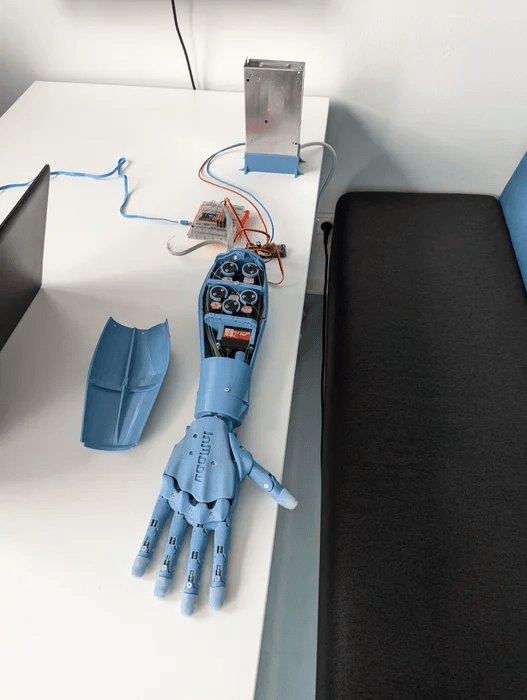

效果展示

所需材料

InMoov手及前臂

• 3D打印機
• 焊接工具
• 約1公斤的耗材（PETG 或 ABS 或 PLA）
• 3米釣魚線（能承重約20公斤）
• 5根擴展彈簧（3/16″ x 1-3/4）
• RTV硅膠 Ecoflex 00-10

螺絲、螺母和螺栓

• 10個M2x4平頭木螺絲
• 10個M3x4mm平頭螺絲
• 4個M3x12mm平頭木螺絲
• 20個M3x12mm平頭螺絲
• 25個M3x16mm平頭螺絲
• 10個M3x20mm平頭螺絲
• 35個M3螺母

電子元件

• 1塊ESP32 38-pin 開發模塊
• 1根micro USB數據線
• 5個線性霍爾傳感器（49E）
• 5個直徑2.5mm x 1mm的磁盤磁鐵
• 1根16芯彩排線
• 5個1k電阻
• 5個2k電阻
• 6個伺服電機（JX PDI-6225MG-300）
• 1塊定制PCB（可選）
• 1個電源（理想情況下為6V或5V，功率約100W，因?yàn)槊總€(gè)伺服電機的電流可達3A）

步驟1：3D打印手部

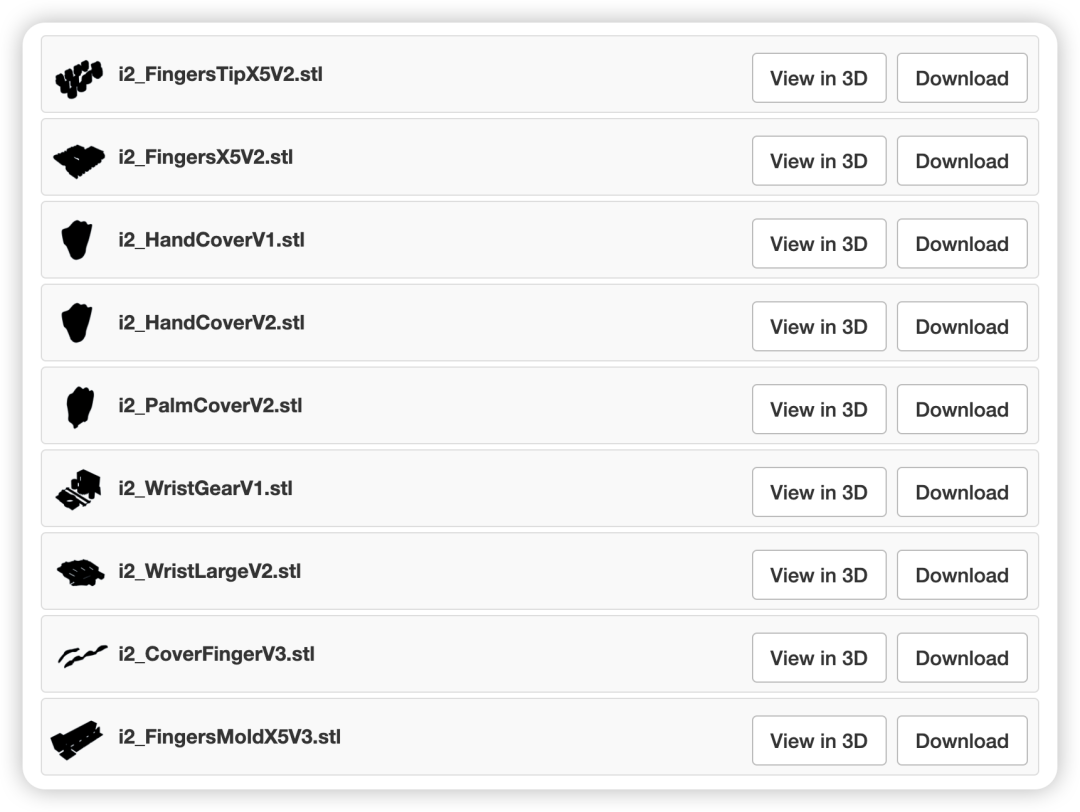

3D打印文件見文末。

打印時，建議使用稍高的填充率（約30%），以提高部件的耐用性。關于材料，InMoov使用的是ABS，不過如果你沒有穩定打印ABS的設備，PETG或PLA同樣可以使用。

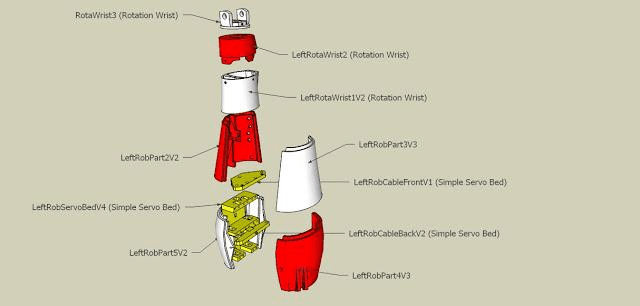

步驟2：3D打印前臂

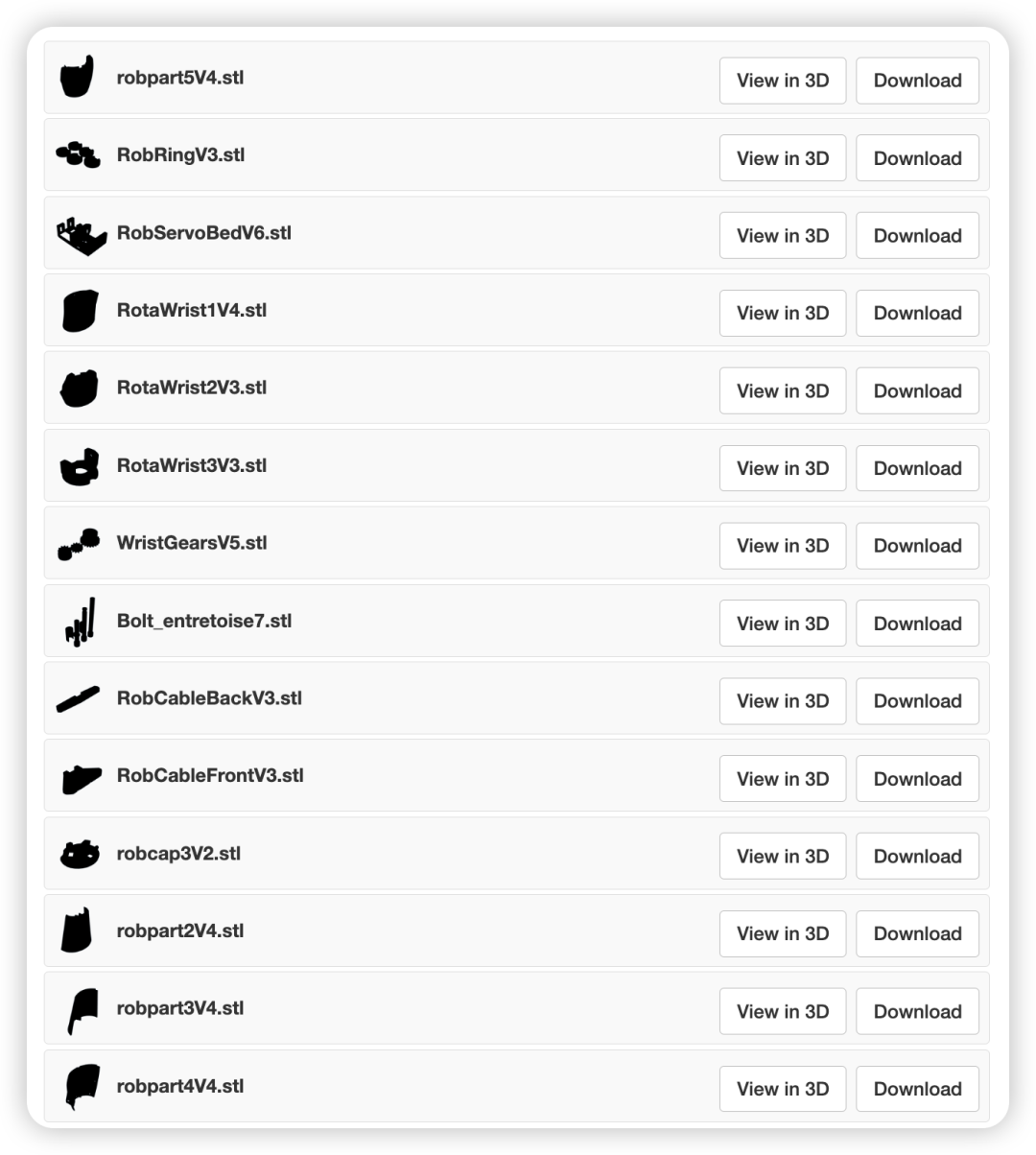

同樣地，手部所需的文件如下，并且也在inmoov STL零件庫[2]中。請注意，在inmoov零件庫中有原版inmoov機器人的文件。這個手是i2版本，因此你只需要前臂部分的一些零件。另外一個需要注意的是，當打印Bolt_entretoise7時，你只需要中間的螺栓和夾子（其他部分是為舊版手設計的）。

3D打印文件文末下載。

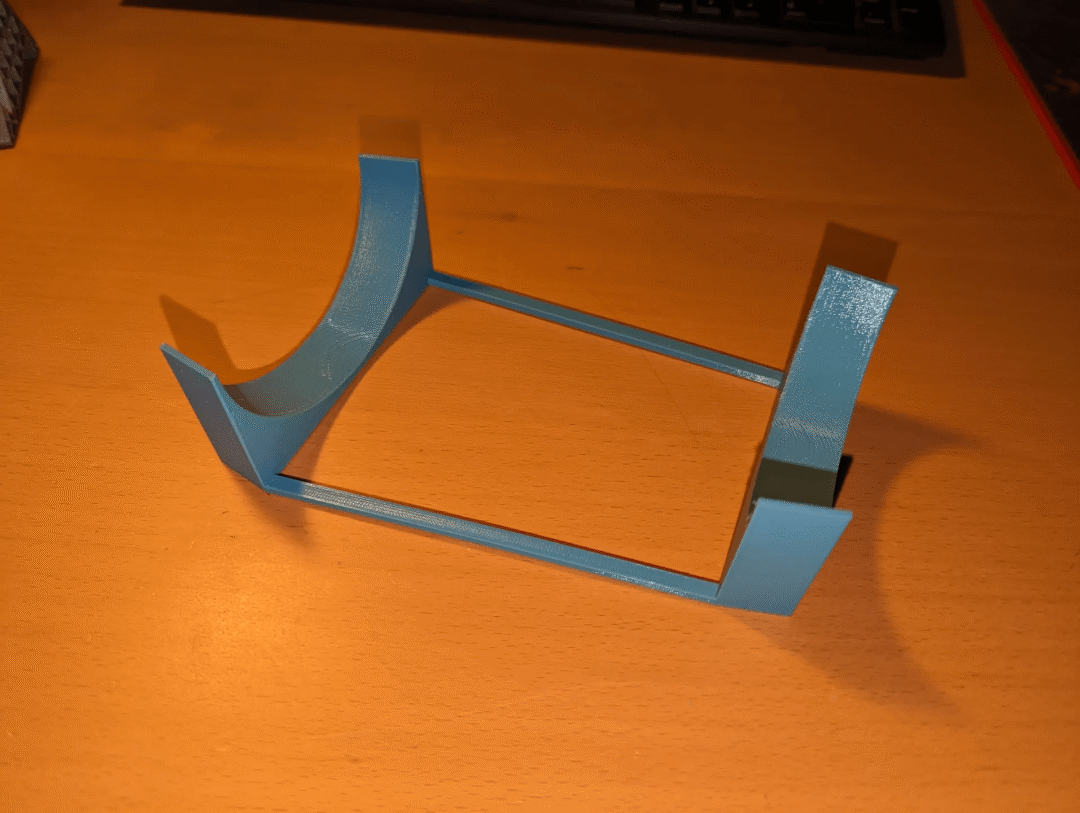

你還可以打印一個我自己在Fusion 360中設計的小展示支架。

鏈接：https://www.printables.com/model/593999-inmoov-hand-stand?lang=cs

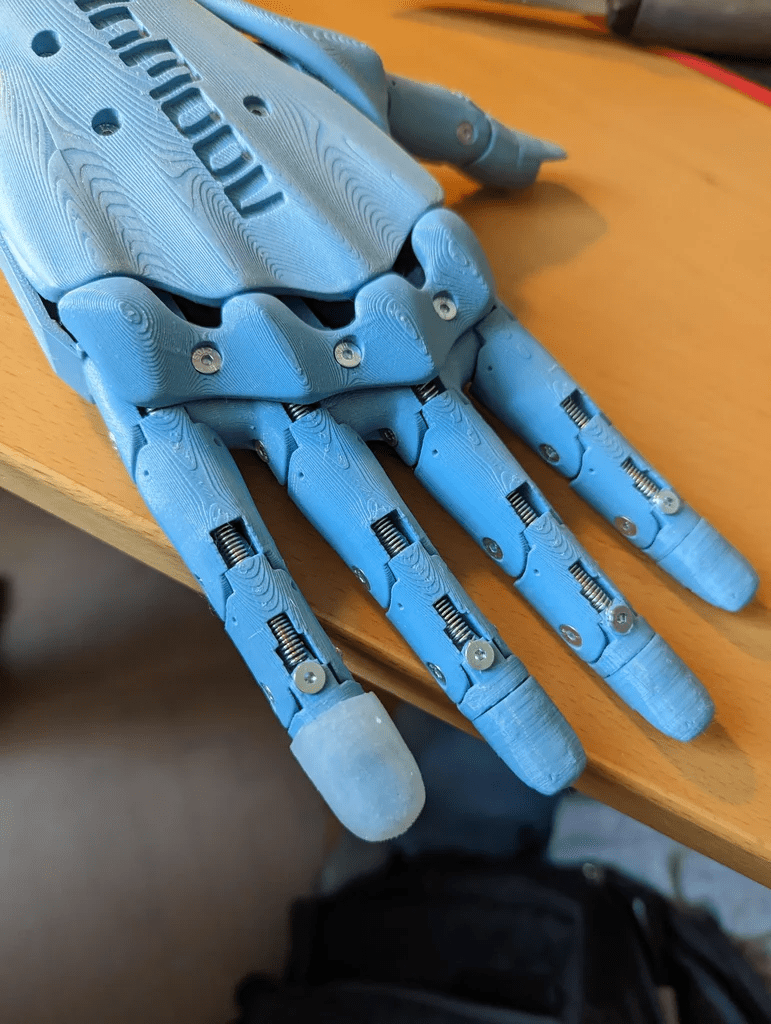

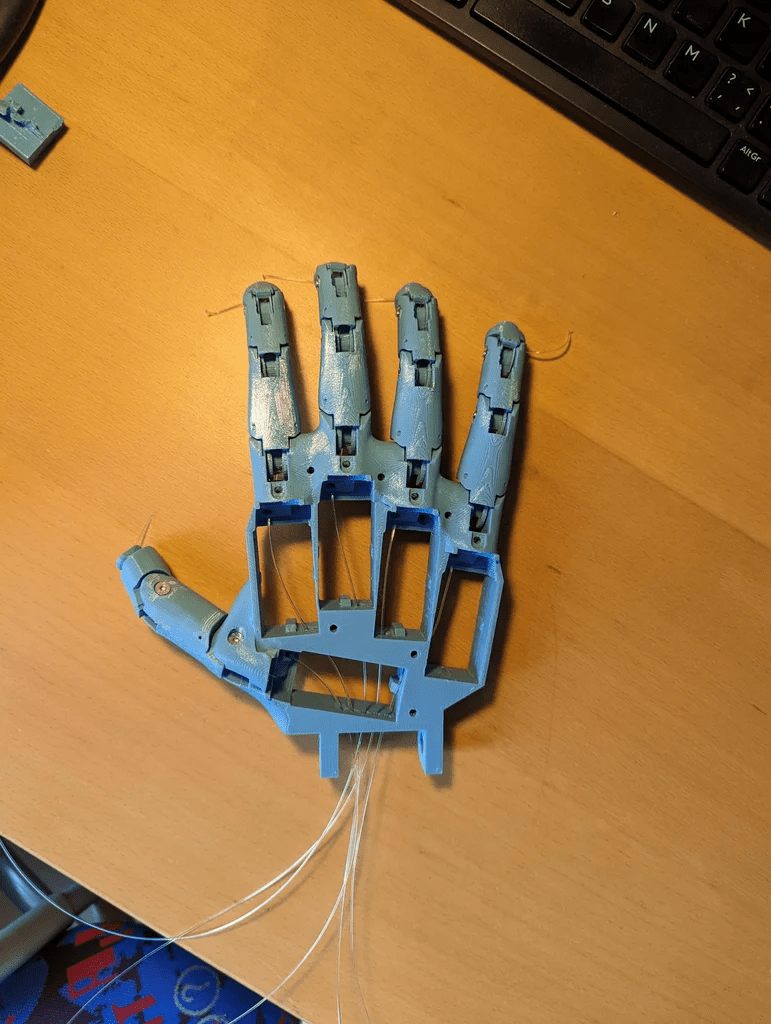

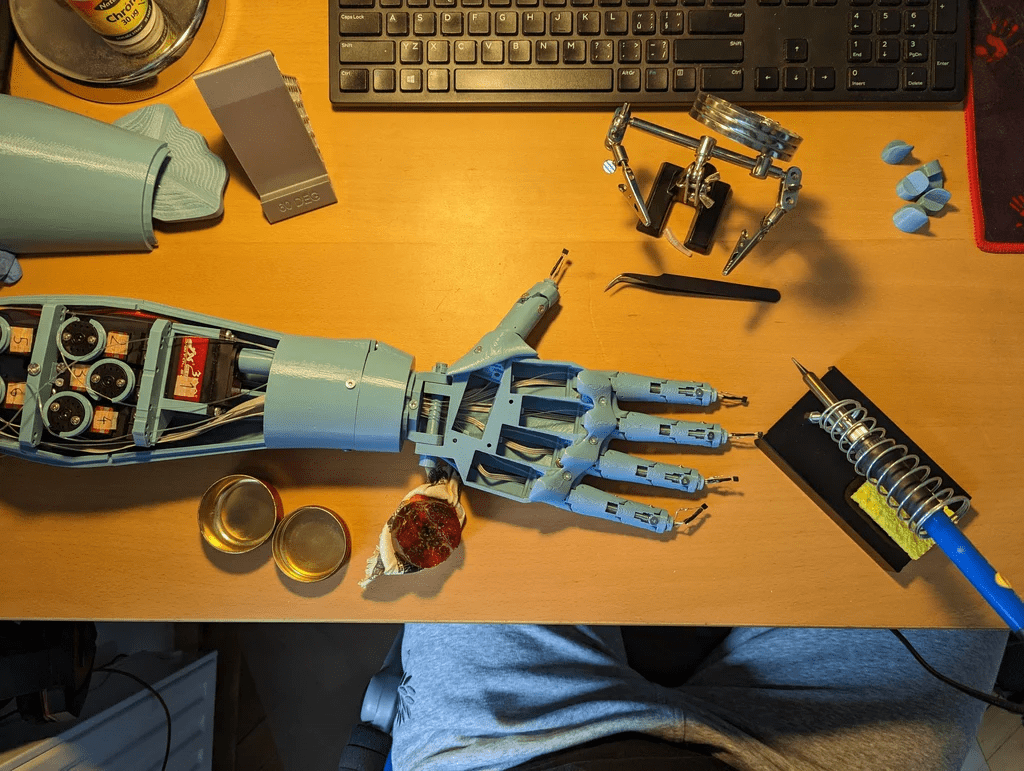

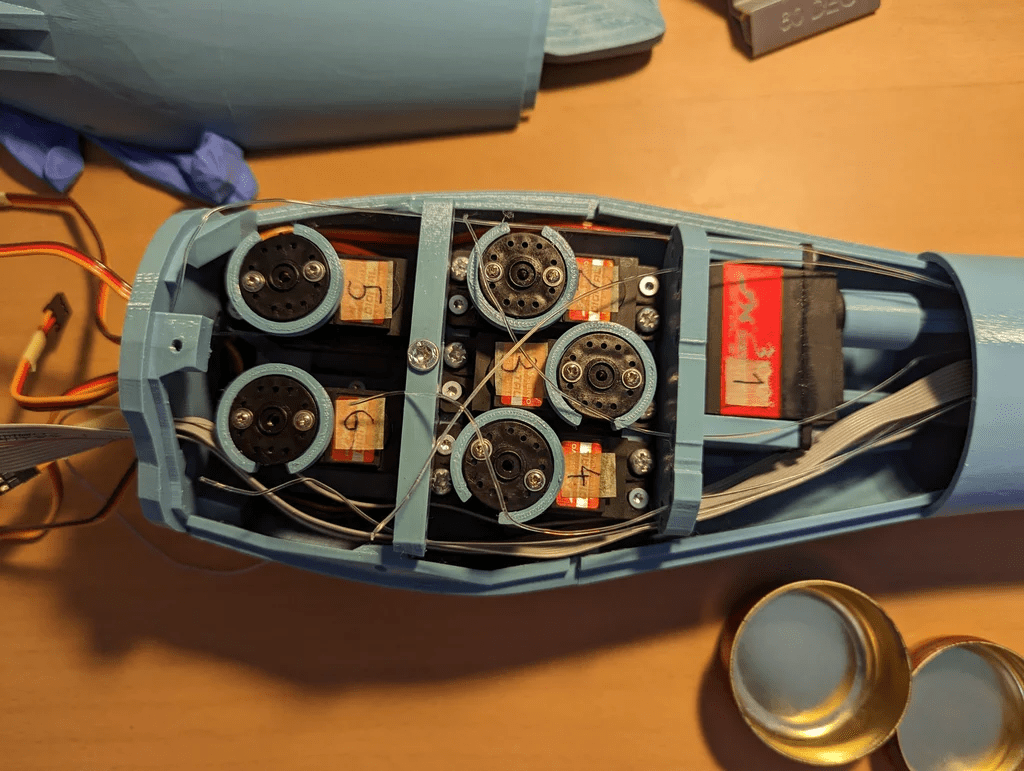

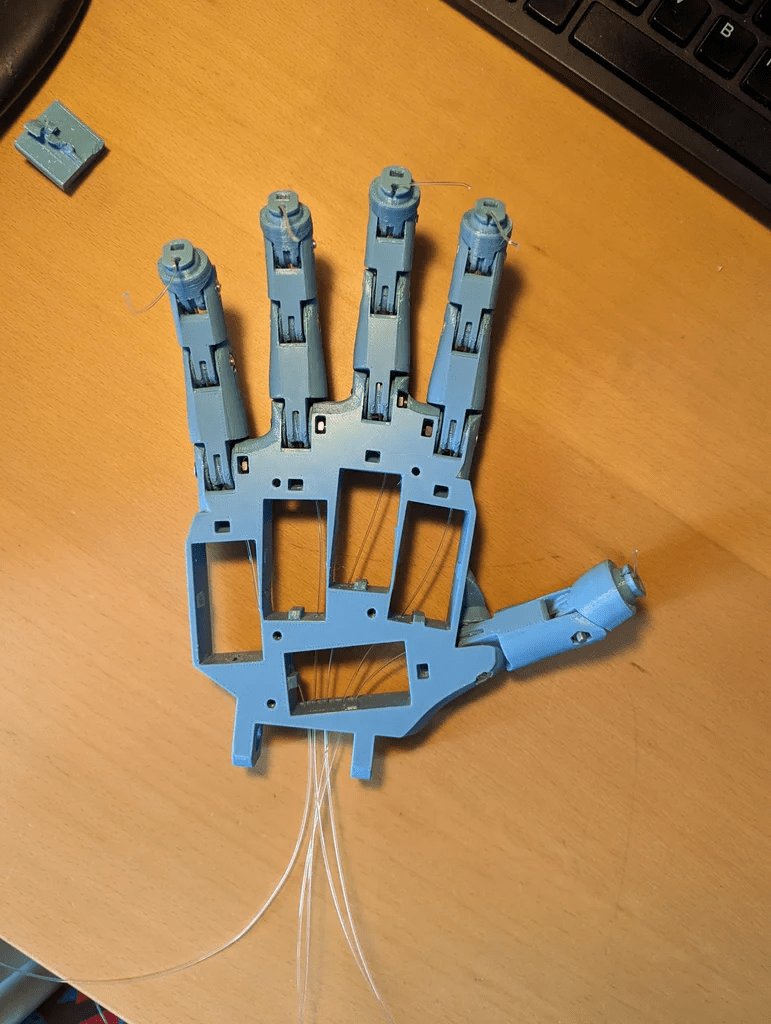

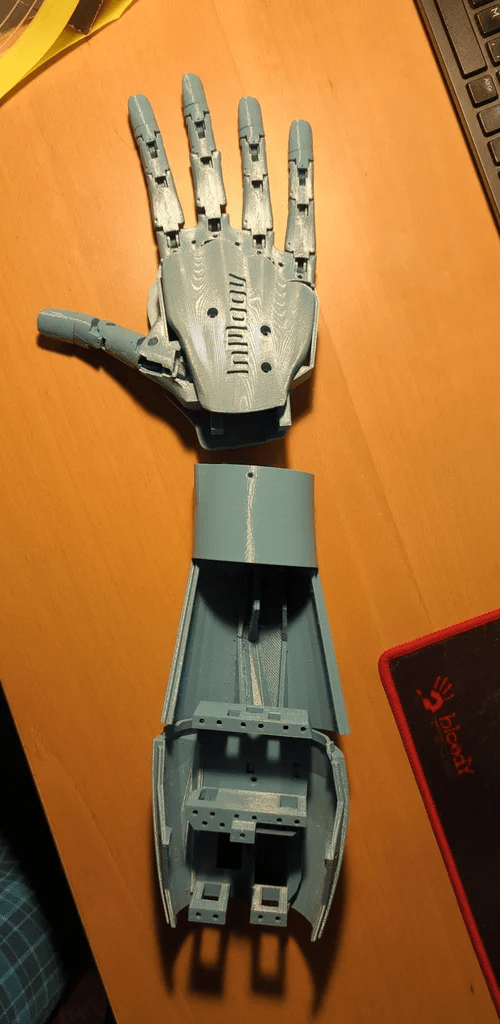

步驟3：組裝

在組裝時，可以參考InMoov提供的hand i2[3]與前臂[4]的教程，這些教程非常詳細，提供了所有必要的信息。

初始部件的組裝相對簡單，只需用螺絲將整個設計固定在一起。稍微復雜的部分是確保釣魚線的布置不打結，以及將霍爾傳感器正確安裝在指尖。

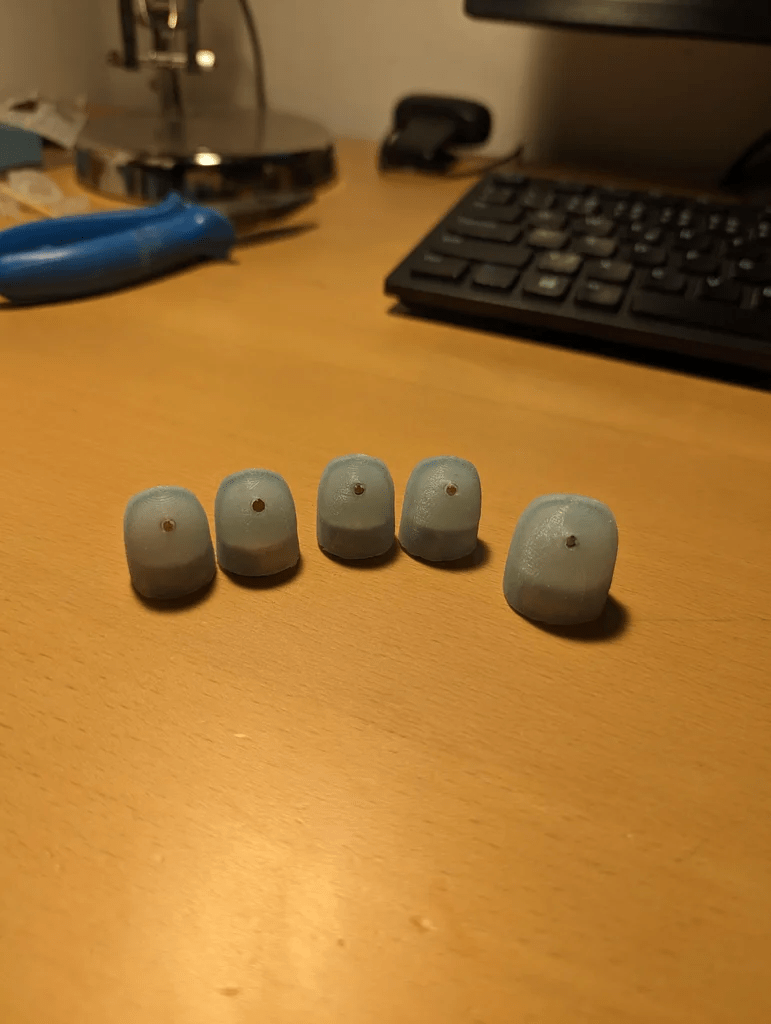

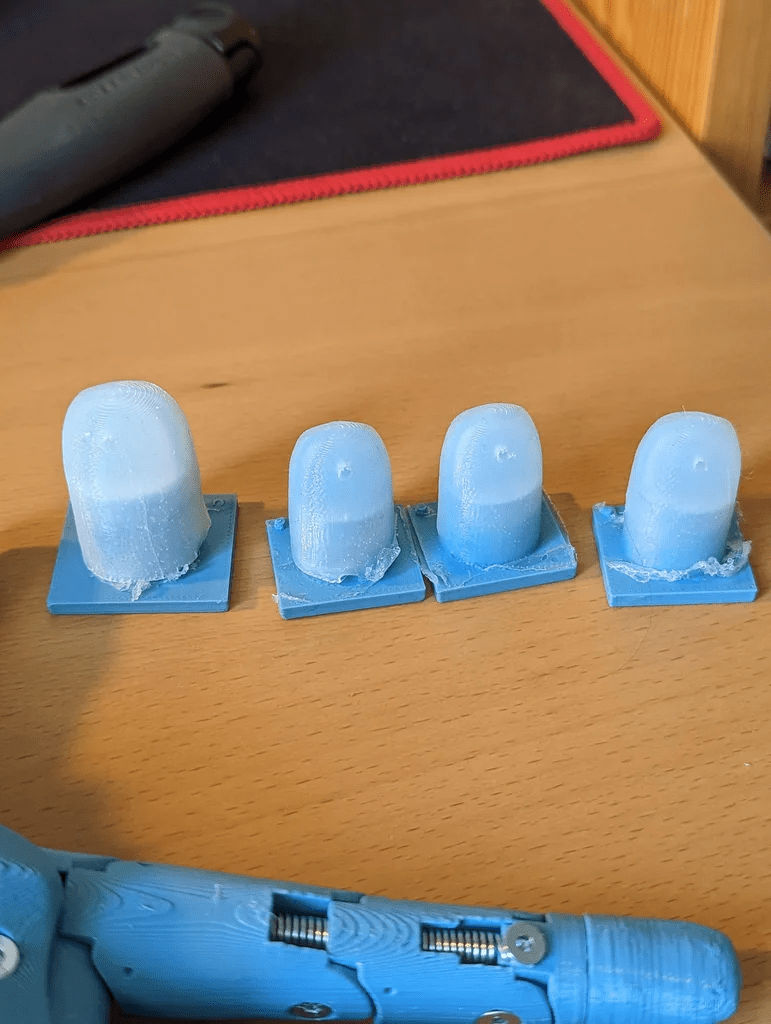

步驟4：硅膠指尖

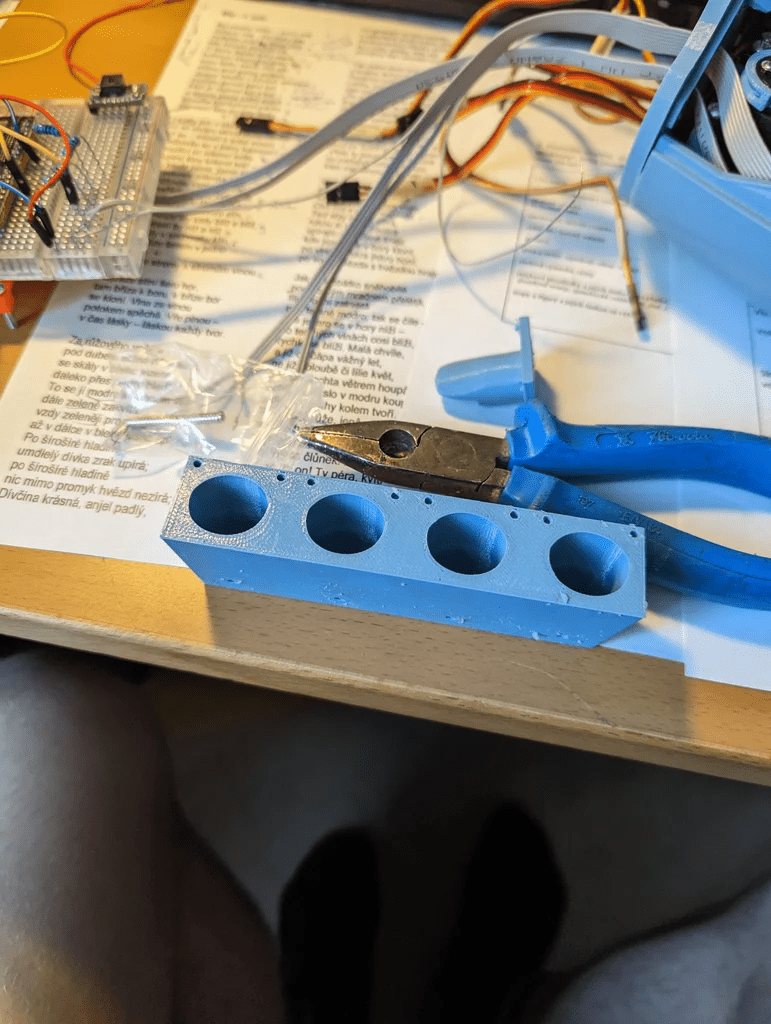

對于指尖來說，使用非常柔軟的硅膠是很重要的，因?yàn)榛魻杺鞲衅鞯淖x取有一定的不確定性。硅膠越軟，內部的磁鐵運動幅度越大，從而更容易從數據中識別。將硅膠部分粘到3D打印出的部件上之后，可以用它來調整霍爾傳感器的突出程度。

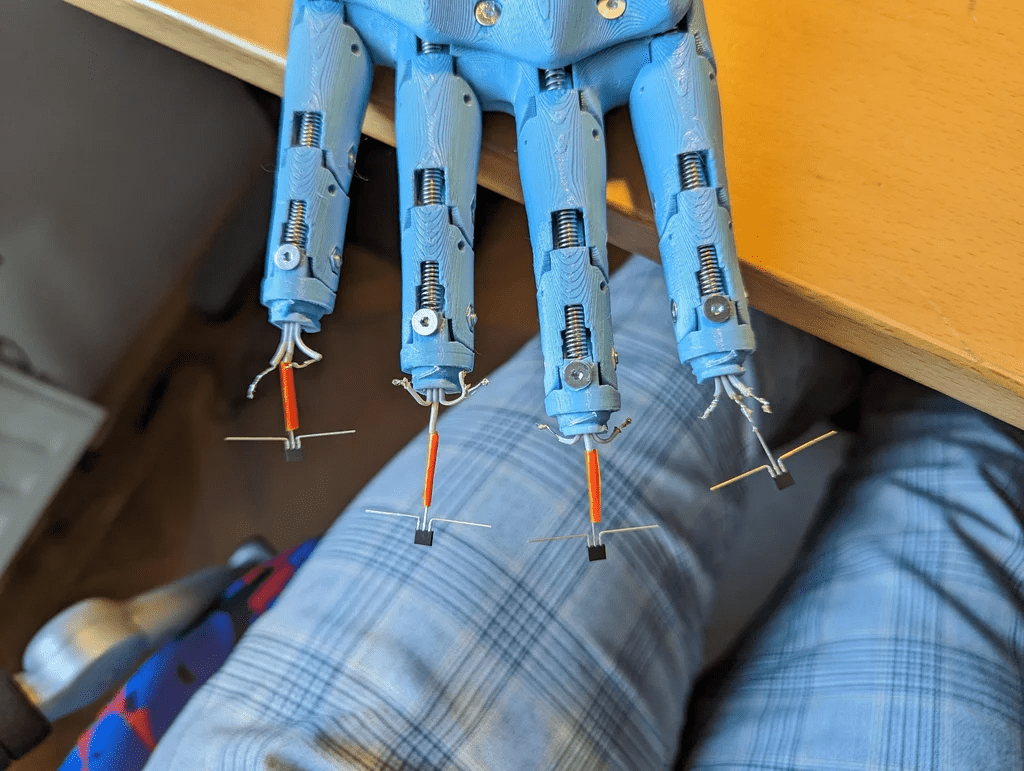

在這一切設置好之后，強烈建議將霍爾傳感器固定在手指的末端，否則在手指運動過程中，霍爾傳感器可能會稍微移動，從而影響測量結果。

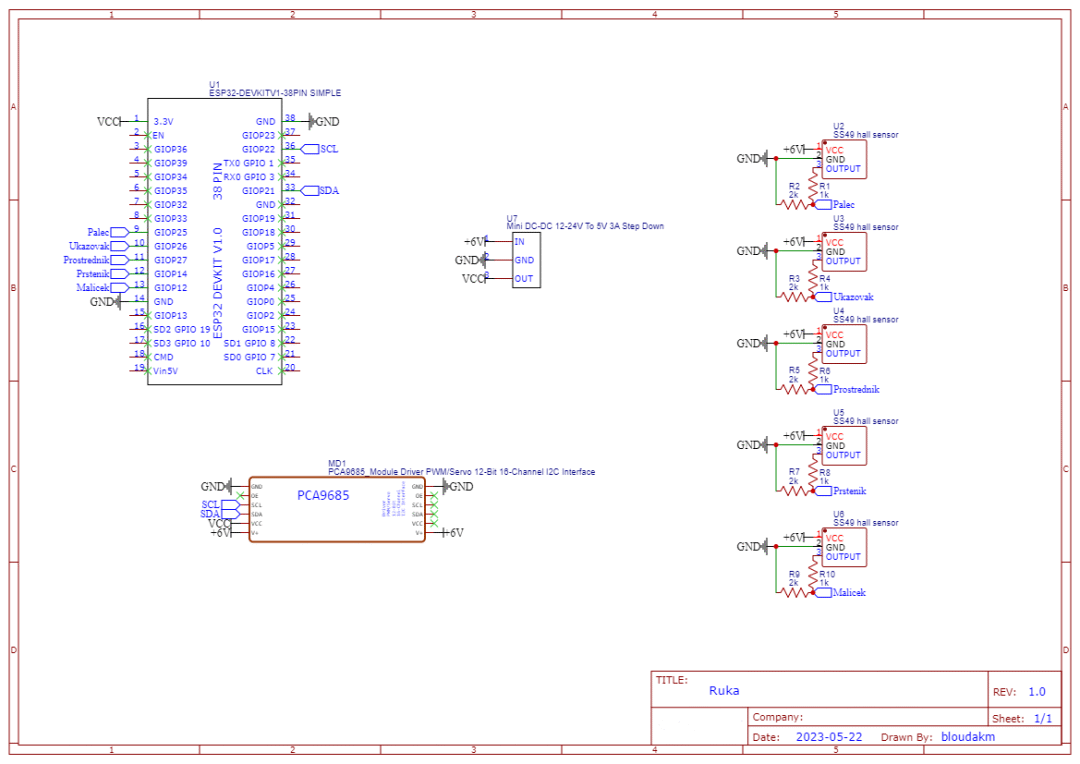

步驟5：電路

電路方面，使用16路舵機驅動模塊會帶來顯著的效果，但也存在一些缺點。該驅動模塊有兩種不同的版本，雖然它們幾乎相同，但在反極性保護電路(用于電容)所使用的晶體管上有區別，一個版本可承受約8A電流，而另一個版本僅可承受約0.5A，這遠低于舵機實際需要的電流。因此，最好不要讓伺服電機通過驅動模塊供電，或者按照視頻[5]中所述進行小改動，并在使用電容時要格外小心。

關于霍爾傳感器，我們需要使用一個電壓分壓器，因?yàn)樗敵龅碾妷悍秶?V到5V之間，而ESP32只能正確讀取0V到3.3V的ADC值。

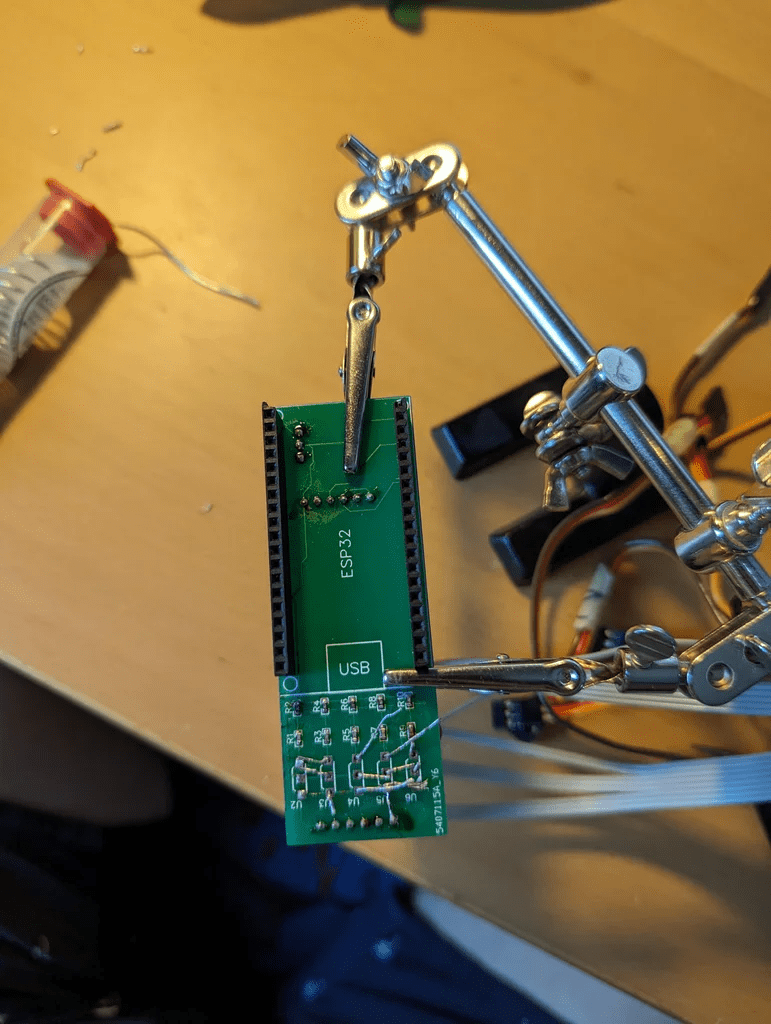

對于整個電路，可以選擇使用面包板，或者更好的是使用定制PCB（作者版本的GitHub鏈接[6]）。

步驟6：測試

由于每個伺服電機和霍爾傳感器都略有不同,所以需要對它們進行測試。

最重要的是測試霍爾傳感器，因?yàn)樗鼈儨y(cè)量的值將決定仿生手是否施加了足夠的壓力。我建議使用Arduino IDE的繪圖功能來繪制數據,以觀察數值何時超過自然不確定性范圍。

為此，我們可以使用這個非常簡單的代碼片段：

inthall="Pinnumberyourhallsensorisconnectedto";

voidsetup(){
Serial.begin(115200);
pinMode(hall,INPUT);
}

voidloop(){
Serial.println(analogRead(hall));
delay(10);
}

步驟7：代碼

OpenCV（在VSCode中運行的Python代碼）

就運行在帶有網絡攝像頭的PC上的代碼而言，我們需要完成兩個主要任務：

第一個任務是使用OpenCV追蹤手部及其元素。基于這些元素我們可以計算每根手指的位置。

第二個任務是通過串口將數據發送到ESP32，以便控制伺服電機。這些數據可以相對簡化，因?yàn)槲覀儾恍枰l(fā)送精確的角度值，而只需發送每個手指是否彎曲的信息。因此，我們可以發送五個0或1，并在末尾加一個符號以便后續識別每個數字的索引。

這種方法將手部追蹤和數據傳輸簡化為一個二進制狀態系統，使得數據處理和傳輸更加高效，同時仍能提供足夠的信息來控制仿生手的動作。

首先，我們需要為Python代碼導入以下庫：

importcv2
importmediapipeasmp
importtime
importserial

然后，我們需要?jiǎng)?chuàng)建一個用于處理攝像頭數據的類：

classHandDetector():
#Constructoroftheclasswithparametersforthemeasurement
def__init__(self,mode=False,maxHands=1,detectionCon=0.5,trackCon=0.5):
self.mode=mode
self.maxHands=maxHands
self.detectionCon=detectionCon
self.trackCon=trackCon

self.mpHands=mp.solutions.hands
self.hands=self.mpHands.Hands()
self.mpDraw=mp.solutions.drawing_utils

#Functionforfindinganddrawingthehand
deffindHands(self,frame,draw=True):
imgRGB=cv2.cvtColor(frame,cv2.COLOR_BGR2RGB)
self.results=self.hands.process(imgRGB)

ifself.results.multi_hand_landmarks:
forhandLmsinself.results.multi_hand_landmarks:
ifdraw:
self.mpDraw.draw_landmarks(frame,handLms,self.mpHands.HAND_CONNECTIONS)
returnframe

#Functionforfindingeachhandlandmarkanddrawingitsposition
deffindPosition(self,frame,handNo=0,draw=False):
lmList=[]

ifself.results.multi_hand_landmarks:
myHand=self.results.multi_hand_landmarks[handNo]

forid,lminenumerate(myHand.landmark):
h,w,c=frame.shape
cx,cy=int(lm.x*w),int(lm.y*h)

lmList.append([id,cx,cy])

ifdrawandid==0:
cv2.circle(frame,(cx,cy),15,(255,0,255),-1)
returnlmList

接下來定義主函數：

defmain():
#TheprevTimeandcurrentTimeareusedtocalculatetheFPSlater
prevTime=0
currentTime=0

#Arrayforstoringtheinfoaboutthehand
hand=[["Wrist",False],["Index",False],["Middle",False],
["Ring",False],["Thumb",False],["Pinky",False]]

#InitializingtheSerialandopencv
ser=serial.Serial(port="ThenameoftheporttheESP32isconnectedto")
#Ihadtoincludethe"cv2.CAP_DSHOW"becauseIhadissueswiththewebcamloadingonmylinuxmachine
cap=cv2.VideoCapture(0,cv2.CAP_DSHOW)
detector=HandDetector()

#MAINLOOPOFTHECODE#

#Releasingthestuffallocatedforopencv
cap.release()
cv2.destroyAllWindows()

main()

以及代碼的主循環：

while(True):
#Findingthehandsandreadingthepositionofhtelandmarks
ret,frame=cap.read()
frame=detector.findHands(frame)
lmList=detector.findPosition(frame)

iflen(lmList)>0:

j=1
change=False
#Loopwhichchecksifthetopofthefingerisbelowthesecondmosttop
foriinrange(1,6):
ifi==1andlmList[4][1]3][1]andnothand[4][1]:
#Incasethatitistrueitchangesalltheneededdata
hand[4][1]=True
change=True
print(hand[4][0],hand[4][1])
elifi==1andlmList[4][1]>lmList[3][1]andhand[4][1]:
hand[4][1]=False
change=True
print(hand[4][0],hand[4][1])
elifi!=1:
iflmList[i*4][2]>lmList[(i*4)-2][2]andnothand[j][1]:
hand[j][1]=True
change=True
print(hand[j][0],hand[j][0])
eliflmList[i*4][2]4)-2][2]andhand[j][1]:
hand[j][1]=False
change=True
print(hand[j][0],hand[j][0])
ifj==3:
j+=2
else:
j+=1

#Iftherehasbeenanychangeinthestateofthehandthiscodeblockwillrun
ifchange:
msg=""
#Convertsthebooleanvaluesto0sand1s
foriinrange(6):
ifhand[i][1]:
msg+="1"
else:
msg+="0"

#AddstheendingsymbolandsendsthedataovertotheESP32
msg+='\n'
print(msg)
ser.write(msg.encode("Ascii"))

#CalculatestheFPSanddisplaysitontheframe
currentTime=time.time()
fps=1/(currentTime-prevTime)
prevTime=currentTime
cv2.putText(frame,str(int(fps)),(10,70),cv2.FONT_HERSHEY_SIMPLEX,3,(255,0,255),3)

#Showswhatthewebcamseesonaframe
cv2.imshow("frame",frame)

#Ifwepress"q"itquitsrunningtheprogram
ifcv2.waitKey(1)&0xFF==ord("q"):
break

整個代碼 OpenCV：

importcv2
importmediapipeasmp
importtime
importserial

classHandDetector():
def__init__(self,mode=False,maxHands=2,detectionCon=0.5,trackCon=0.5):
self.mode=mode
self.maxHands=maxHands
self.detectionCon=detectionCon
self.trackCon=trackCon

self.mpHands=mp.solutions.hands
self.hands=self.mpHands.Hands()
self.mpDraw=mp.solutions.drawing_utils

deffindHands(self,frame,draw=True):
imgRGB=cv2.cvtColor(frame,cv2.COLOR_BGR2RGB)
self.results=self.hands.process(imgRGB)

ifself.results.multi_hand_landmarks:
forhandLmsinself.results.multi_hand_landmarks:
ifdraw:
self.mpDraw.draw_landmarks(frame,handLms,self.mpHands.HAND_CONNECTIONS)
returnframe

deffindPosition(self,frame,handNo=0,draw=False):
lmList=[]

ifself.results.multi_hand_landmarks:
myHand=self.results.multi_hand_landmarks[handNo]

forid,lminenumerate(myHand.landmark):
h,w,c=frame.shape
cx,cy=int(lm.x*w),int(lm.y*h)

lmList.append([id,cx,cy])

ifdrawandid==0:
cv2.circle(frame,(cx,cy),15,(255,0,255),-1)
returnlmList

defmain():
prevTime=0
currentTime=0
hand=[["Wrist",False],["Index",False],["Middle",False],
["Ring",False],["Thumb",False],["Pinky",False]]


ser=serial.Serial(port="COM3")
cap=cv2.VideoCapture(0,cv2.CAP_DSHOW)
detector=HandDetector()

while(True):
ret,frame=cap.read()
frame=detector.findHands(frame)
lmList=detector.findPosition(frame)

iflen(lmList)>0:

j=1
change=False
foriinrange(1,6):
ifi==1andlmList[4][1]3][1]andnothand[4][1]:
hand[4][1]=True
change=True
print(hand[4][0],hand[4][1])
elifi==1andlmList[4][1]>lmList[3][1]andhand[4][1]:
hand[4][1]=False
change=True
print(hand[4][0],hand[4][1])
elifi!=1:
iflmList[i*4][2]>lmList[(i*4)-2][2]andnothand[j][1]:
hand[j][1]=True
change=True
print(hand[j][0],hand[j][0])
eliflmList[i*4][2]4)-2][2]andhand[j][1]:
hand[j][1]=False
change=True
print(hand[j][0],hand[j][0])
ifj==3:
j+=2
else:
j+=1

ifchange:
msg=""
foriinrange(6):
ifhand[i][1]:
msg+="1"
else:
msg+="0"

msg+='\n'
print(msg)
ser.write(msg.encode("Ascii"))

currentTime=time.time()
fps=1/(currentTime-prevTime)
prevTime=currentTime

cv2.putText(frame,str(int(fps)),(10,70),cv2.FONT_HERSHEY_SIMPLEX,3,(255,0,255),3)

cv2.imshow("frame",frame)

ifcv2.waitKey(1)&0xFF==ord("q"):
break

cap.release()
cv2.destroyAllWindows()

main()

ESP32（Arduino IDE）

我們可以充分利用ESP32是雙核這一特點，類似于PC的代碼，我們同樣需要完成兩項主要工作。

首先是接收來自PC的數據。正如前面提到的，數據基本上是一個帶有六位二進制數和結束符的字符串。此外，由于只有在狀態變化時才會傳輸數據，我們可以立即將這些值（轉換為true或false）分配給相應的變量。將這個任務分配給核心0，而主循環則在核心1上運行。

第二項工作就是控制手部運動。為此，我們需要不停地檢查這些變量的狀態是否發生變化，一旦有變化，伺服電機就會按小步長進行線性移動。在每一步后，首先需要檢查變量是否沒有再次變化，并且還要測量霍爾傳感器讀取的值。如果霍爾傳感器的值過高，意味著磁鐵距離手指核心太近，此時也要停止伺服電機的運動。

最初，我們需要用于伺服驅動的庫，并且還將包含用于I2C通信的Wire庫：

#include
#include

之后，我們需要定義脈沖長度的值，這些值因伺服類型而異，所以強烈建議查找特定伺服的信息或者像這樣測試[7]它們。

//OperatingSpeedofmyServo(6V):0.21sec/60°

#defineSERVOMIN"Yourvalue(minewas70)"//Thisisthe'minimum'pulselengthcount(outof4096)
#defineSERVOMAX"Yourvalue(minewas510)"//Thisisthe'maximum'pulselengthcount(outof4096)
#defineSERVO_FREQ50//Analogservosrunat~50Hzupdates

現在我們必須定義其余要使用到的變量：

//Initializingservodriverobject
Adafruit_PWMServoDriverpwm=Adafruit_PWMServoDriver();

//Index,Middle,Ring,Thumb,Pinky
//"state0"isthestatethehandonthewebcamisinand"state"
//isthestuffhappeningontheactualhand
boolstate0[6]={false,false,false,false,false,false};
boolstate[6]={false,false,false,false,false,false};

//Variablewhichindicatesiftherehasbeenanychangemadetothestate
boolchange=false;

//VariablesneededforreadingthedatafromSerial
charsData;
Stringstate;

//Variableforthehallsensor
//Index,Middle,Ring,Thumb,Pinky
//{pin,measuredvalue,maximumvalue}
//ALLOFTHEMAXVALUESWEREMEASUREDBYMETHUSTHEYWILLMOSTLIKELYNOTBESAMEFORYOU
inthall[5][3]={{26,0,2200},{27,0,2400},{14,0,2300},{25,0,2200},{12,0,2300}};

//Settingtheindexnumbersofeachmotor
intwrist=0;
intthumb=4;
intindex=1;
intmiddle=2;
intring=3;//IMPORTANTthismotorwillrotateintheopositedirection
intpinky=5;//IMPORTANTthismotorwillrotateintheopositedirection

//FunctionforcalculatingthePWMbasedonthedegreeyouwant
intdegToPwm(intdegree){
returnmap(degree,0,320,SERVOMIN,SERVOMAX);
}

//Settingthedegreethresholdsused
intdeg=degToPwm(75);
intdeg1=degToPwm(95);
intdeg2=degToPwm(85);
intstartDeg=degToPwm(180);

接下來，需要定義我們將要使用的函數：

//Initializationofthetask
TaskHandle_trecieveData;

//FunctionwhichreadsthedatafromSerial
voidrecieveDataCode(void*parameter){
for(;;){
//Loopwhichrunswhenthereisamessagesent
while(Serial.available()){
//Readingbyeachcharacter
sData=Serial.read();

//Ifthecharacteristhelineendingsymbolweknowitistheendofthemessage
if(sData=='\n'){
//Loopforconvertingthestring0sand1stoboolean
for(inti=0;i6;i++){
state0[i]=state.substring(i,i+1).toInt();
}

//Resetingthestatetemporaryvariable
state="";
//Showingachangeinstatehappened
change=true;
break;
}else{//Ifthecharacterisnotthelineendingsymbolweaddittothetemporarystate
state+=sData;
}
}
delay(10);
}
}

//Functionforactuallymovingtheservos
voidmoveFinger(intfingerId,boolflex,intiteration){
//Becausetheringandpinkymotorsmoveinoppositedirection
//wehavetocheckwhichmotorswearemoving
if(fingerId!=ring&&fingerId!=pinky){
//Wealsoneedtocheckifwewantthefingertoflexorstraighten
if(flex){
//Moreoverthethumbmovesalittlelesssowealsocheckforthat
if(fingerId==thumb){
//Becausewewanttobeabletocontrolthemovementthroughoutwehaveto
//divideitintosmallerparts
floatfPwm=SERVOMIN+(float(103)*float(iteration))/float(130);
//Butwealsohavetomakesuretoconvertbacktointbecausefloatwould
//notbeacceptedbypwmfunction
intiPwm=round(fPwm);
pwm.setPWM(fingerId,0,iPwm);
}else{//Ifthefingerisnotthethumbwejustmoveit
pwm.setPWM(fingerId,0,SERVOMIN+iteration);
}
}else{//Forthecasethatisretractingwehavetojustdotheopposite
if(fingerId==thumb){
floatfPwm=deg-(float(103)*float(iteration))/float(130);
intiPwm=round(fPwm);
pwm.setPWM(fingerId,0,iPwm);
}else{
pwm.setPWM(fingerId,0,deg1-iteration);
}
}
}elseif(fingerId==ring||fingerId==pinky){
//Inthecaseoftheringorpinkyfingerwedoagainthesame
if(flex){
pwm.setPWM(fingerId,0,startDeg-iteration);
}else{
pwm.setPWM(fingerId,0,deg2+iteration);
}
}
}

補上設置和循環功能：

voidsetup(){
//StartingSerialonthesamefrequencyasonthePC
Serial.begin(9600);

//AssigningthepinModetoallpinsconnectedtohallsensor
for(inti=0;i5;i++){
pinMode(hall[i][0],INPUT);
}

//Setupandstartingtheservodriver
pwm.begin();
pwm.setOscillatorFrequency(27000000);
pwm.setPWMFreq(SERVO_FREQ);

delay(10);

//Pinningthecreatedtasktocore0
xTaskCreatePinnedToCore(
recieveDataCode,
"recieveData",
10000,
NULL,
0,
&recieveData,
0);
delay(500);
}

voidloop(){
//Oncetherehasbeenachangeinthestatethiscodeblockwillrun
if(change){
//Loopingfirstlythroughthetotalstepsoftheservos
for(inti=5;i135;i+=5){

//Secondlythroughallofthehallsensorsandreadingthevalues
for(intk=0;k5;k++){
hall[k][1]=analogRead(hall[k][0]);
//Ifthemeasuredvalueisgreaterthanmaximumvaluewestopthemovement
if(hall[k][1]>hall[k][2]){
state1[k+1]=state0[k+1];
}
}

//Thirdlythroughalltheservomotors
for(intj=0;j6;j++){
if(state0[j]!=state1[j]){
//IfthestateonthePCdoesnotmatchtheoneontheesp32we
//callthefunctionformovingtherespectivefinger
moveFinger(j,state0[j],i);
}
}
//Thisdelayisveryimportantasitsetsthespeedofthemovements
delay(17);
}

//Attheandwemakethestatevariablesequalagain
for(inti=0;i6;i++){
state1[i]=state0[i];
}
}

delay(100);
}

ESP32的完整代碼：

#include
#include

#defineSERVOMIN"Yourvalue"
#defineSERVOMAX"Yourvalue"
#defineSERVO_FREQ50

Adafruit_PWMServoDriverpwm=Adafruit_PWMServoDriver();

boolstate0[6]={false,false,false,false,false,false};
boolstate1[6]={false,false,false,false,false,false};

boolchange=false;

charsData;
Stringstate;

inthall[5][3]={{26,0,2200},{27,0,2400},{14,0,2300},{25,0,2200},{12,0,2300}};

intwrist=0;
intthumb=4;
intindex=1;
intmiddle=2;
intring=3;
intpinky=5;

intdegToPwm(intdegree){
returnmap(degree,0,320,SERVOMIN,SERVOMAX);
}

intdeg=degToPwm(75);
intdeg1=degToPwm(95);
intdeg2=degToPwm(85);
intstartDeg=degToPwm(180);

TaskHandle_trecieveData;

voidrecieveDataCode(void*parameter){
for(;;){
while(Serial.available()){
sData=Serial.read();
if(sData=='\n'){
for(inti=0;i6;i++){
state0[i]=state.substring(i,i+1).toInt();
}
state="";
change=true;
break;
}else{
state+=sData;
}
}
delay(10);
}
}

voidmoveFinger(intfingerId,boolflex,intiteration){
if(fingerId!=ring&&fingerId!=pinky){
if(flex){
if(fingerId==thumb){
floatfPwm=SERVOMIN+(float(103)*float(iteration))/float(130);
intiPwm=round(fPwm);
pwm.setPWM(fingerId,0,iPwm);
}else{
pwm.setPWM(fingerId,0,SERVOMIN+iteration);
}
}else{
if(fingerId==thumb){
floatfPwm=deg-(float(103)*float(iteration))/float(130);
intiPwm=round(fPwm);
pwm.setPWM(fingerId,0,iPwm);
}else{
pwm.setPWM(fingerId,0,deg1-iteration);
}
}
}else/*if(fingerId==ring||fingerId==pinky)*/{
if(flex){
pwm.setPWM(fingerId,0,startDeg-iteration);
}else{
pwm.setPWM(fingerId,0,deg2+iteration);
}
}
}

voidsetup(){
Serial.begin(9600);

for(inti=0;i5;i++){
pinMode(hall[i][0],INPUT);
}

pwm.begin();
pwm.setOscillatorFrequency(27000000);
pwm.setPWMFreq(SERVO_FREQ);

delay(10);

xTaskCreatePinnedToCore(
recieveDataCode,
"recieveData",
10000,
NULL,
0,
&recieveData,
0);
delay(500);
}

voidloop(){
if(change){
for(inti=5;i135;i+=5){
for(intk=0;k5;k++){
hall[k][1]=analogRead(hall[k][0]);
if(hall[k][1]>hall[k][2]){
state1[k+1]=state0[k+1];
}
}
for(intj=0;j6;j++){
if(state0[j]!=state1[j]){
moveFinger(j,state0[j],i);
}
}
delay(17);
}

for(inti=0;i6;i++){
state1[i]=state0[i];
}
}

delay(100);}

原文地址：https://www.instructables.com/Bionic-Hand-Controlled-by-OpenCV/

項目作者：bloudakm
