英飛凌即將推出全新的AURIX TC4xx 系列MCU，推動e-Mobility、ADAS、EEA和AI等前沿應用的發展。新一代MCU進一步解決處理器性能和效率的約束，縮短產品上市時間，降低整體系統成本。

TC4xx解決了里程焦慮、充電速度和x in 1系統成本問題

BMS

電池是電動汽車最重要的部件，然而其性能尚未得到充分利用。先進的電池模型和算法是更準確的確定和預測電池狀態(SOX)的關鍵，但目前邊緣計算性能不足仍是一個瓶頸。AURIX TC4xx通過其全新的強大PPU消除了這一瓶頸，該P(yáng)PU可顯著縮短計算時間，并實現全階電化學電池模型、人工神經網絡和虛擬傳感器等功能。TC4xx 驅動的 BMS 軟件將實現對電池電量、功率和健康狀況最精確的電池級估算。用戶將從更長的續航里程、更快的充電速度和更長的電池壽命中獲益。

Traction Inverter

牽引逆變器是電動汽車動力傳動系統的大腦，它控制電機并決定駕駛行為，最大限度地減少開關損耗，提高效率，并實現能量回收。通過 AURIX TC4xx，可實現同類最佳的系統效率和面向未來的功能（x-in-1）集成概念。其可靠的 ASIL-D 性能和強大的實時外設是優化控制策略的關鍵。創新的cDSP與靈活的 SW filter功能相結合，減輕了主 CPU 的負擔，提高了穩健性和準確性，并可取代外部 ASIC。PPU 支持實時虛擬傳感概念，補充甚至取代物理傳感器，例如用于轉子位置或功率模塊 Tj 估算。

Power Conversion

SiC和GaN等WBG材料是實現更高效率的關鍵元件。它們?yōu)镺BC和 DCDC 設計提供了更小的封裝、更高的可靠性和效能。將所有快速實時控制和保護功能集成到一個安全可靠的器件中，有助于發揮 WBG 方案的價值。AURIX TC4xx 采用全新 eGTM 定時器、高分辨率 PWM 和優化的 ADC，是所有電源轉換應用的理想汽車MCU。AURIX TC4xx將效率和系統成本創新提升到新的水平。

TC4xx確保安全可靠的駕駛輔助系統，為自動駕駛汽車奠定基礎

Radar

汽車向更高級別自動駕駛發展的趨勢依賴于出色的物體識別能力，因此有賴于雷達通道的增加、更高的計算能力和更大的內存。AURIX TC4xx 提供專用的信號處理單元 (SPU) 和 DMA，用于快速數據處理。

E/E Architecture

EEA架構將導致配電的分散化以及數據和信號處理的集中化。在這方面，AURIX TC4xx 為接口和網絡安全設定了新標準。利用多種通信接口的優勢，TC4xx還實現了新型硬件路由加速器。由于幾乎所有數據都流經區域控制器，因此網絡安全也變得至關重要。因此，TC4xx 配備了專用網絡安全內核，消除了極速安全通信的瓶頸。為客戶提供了一個面向未來的安全架構。

ADAS/AD Domain Controller

自動駕駛汽車依賴于一系列傳感器，如激光雷達、雷達、攝像頭和 GPS。傳感器融合通過高效可靠的ECU系統確保乘客安全。除了所需的計算性能外，AURIX TC4xx 還提供豐富的連接功能，如 Gbit ethernet, PCIe, 10BASE-T1S Ethernet, CAN XL。這些功能可實現快速數據傳輸、高帶寬數據預處理和復雜的決策算法。

除了與 AURIX TC3xx 高度兼容外，英飛凌及其合作伙伴還為無縫輕松遷移提供支持。AURIX 系列允許采用通用的軟件架構，從而節省了開發資源。英飛凌是開發高性能、安全可靠且經濟高效應用的首選。如果您想了解更多信息，或針對您的具體應用案例尋求建議，請聯系品佳集團，我們將竭誠為您服務。

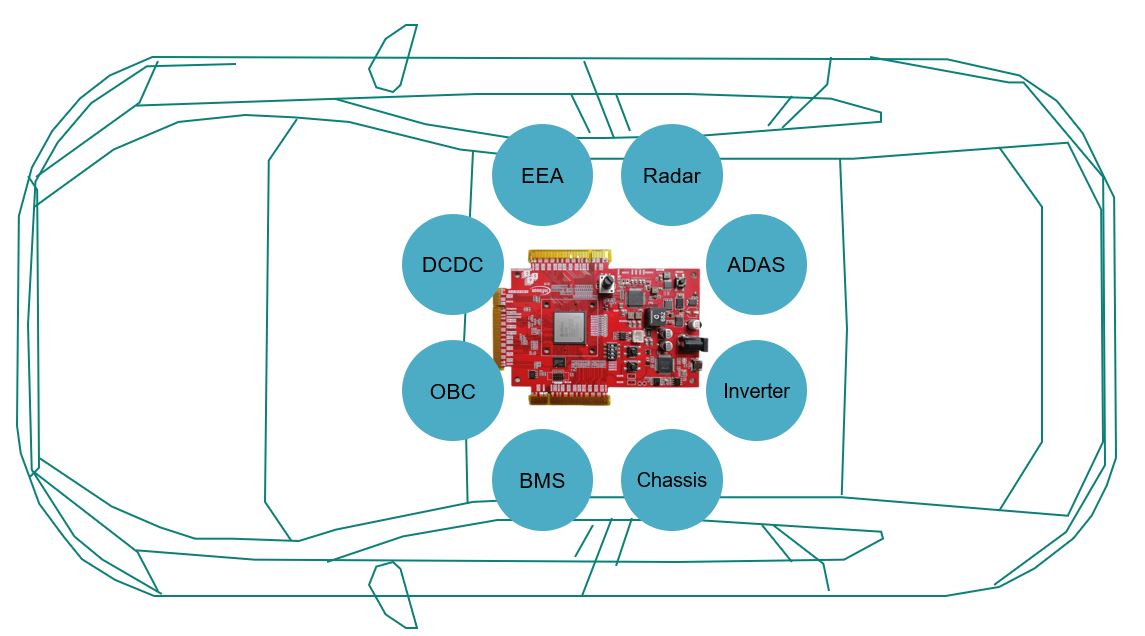

?場景應用圖

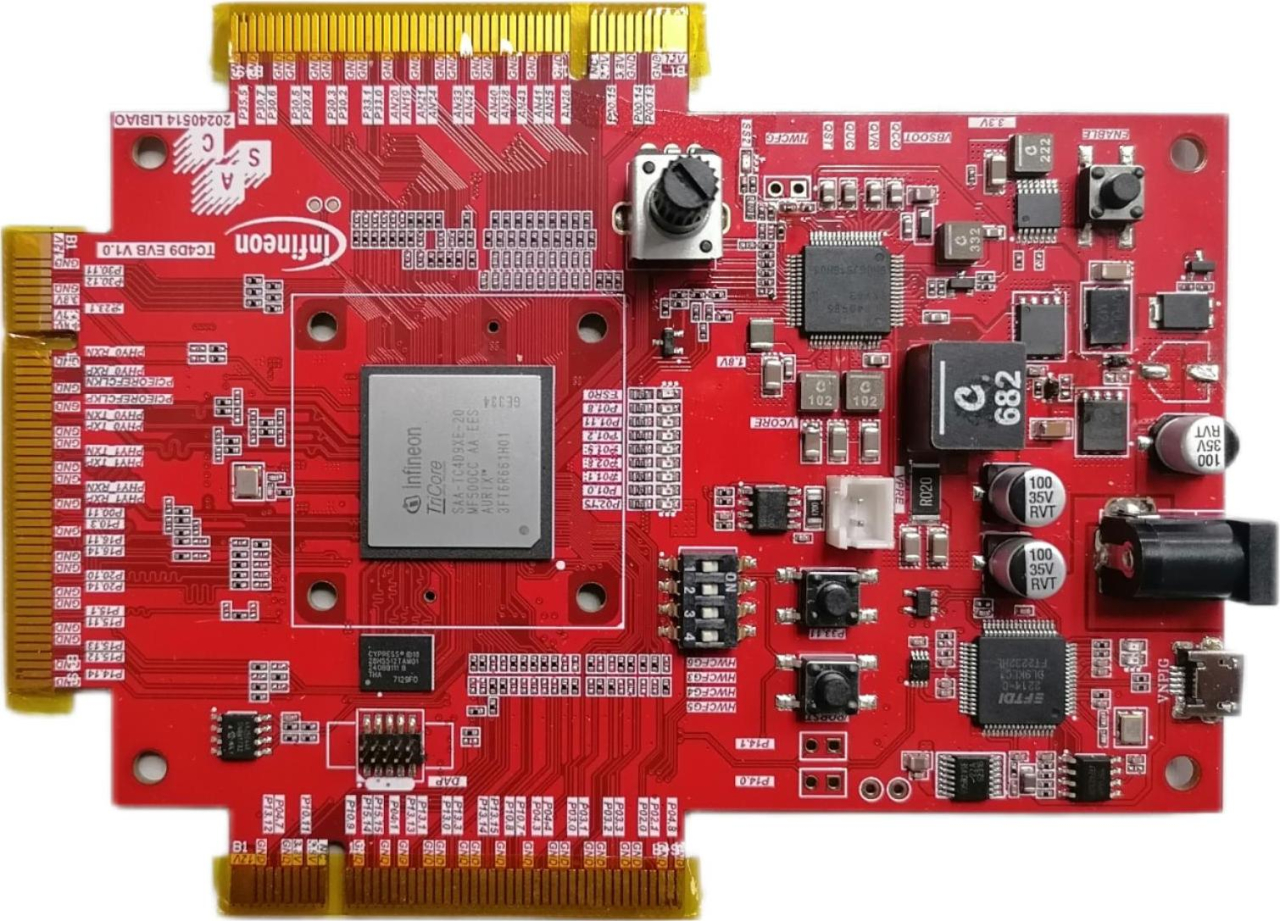

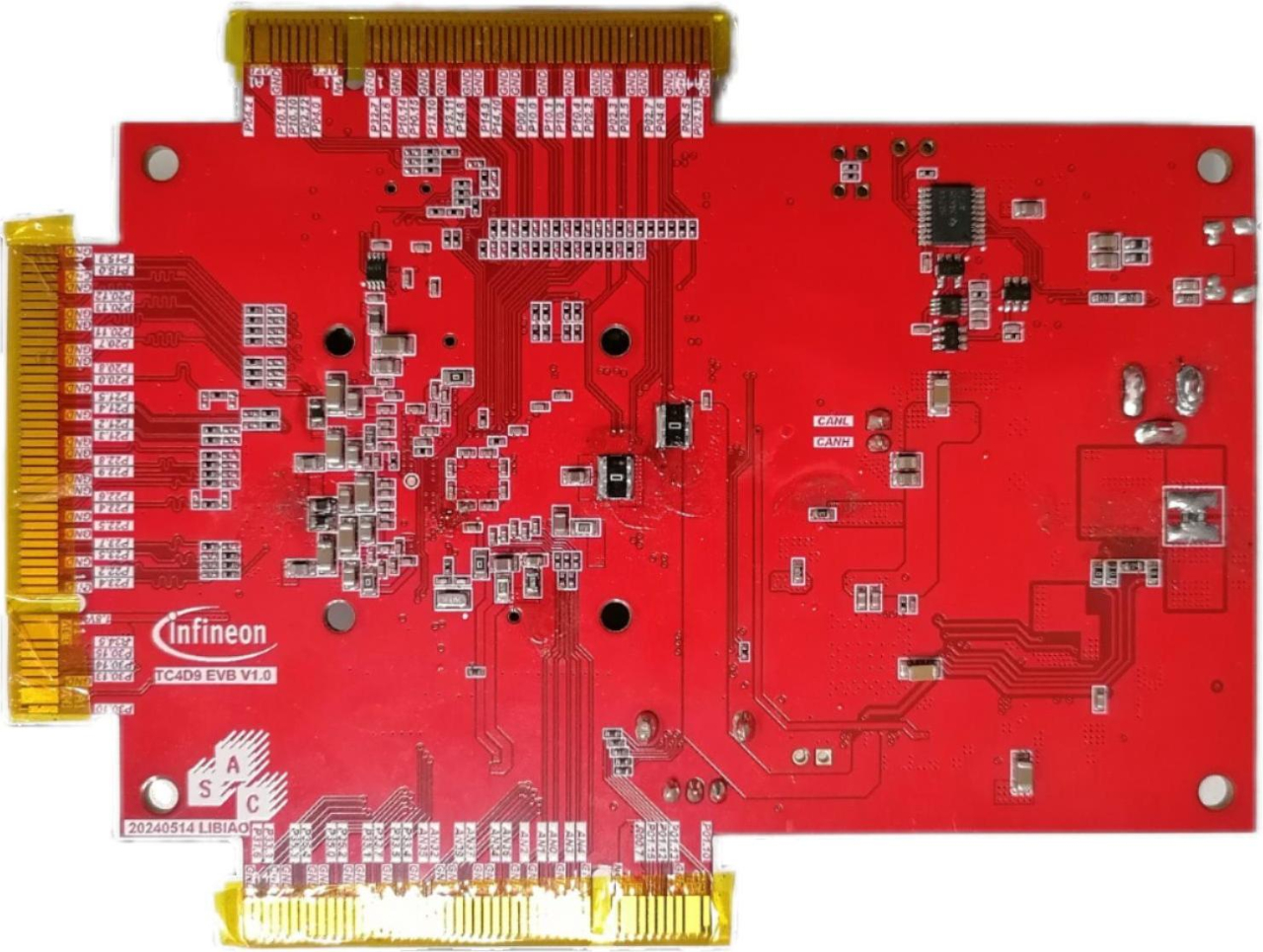

?展示板照片

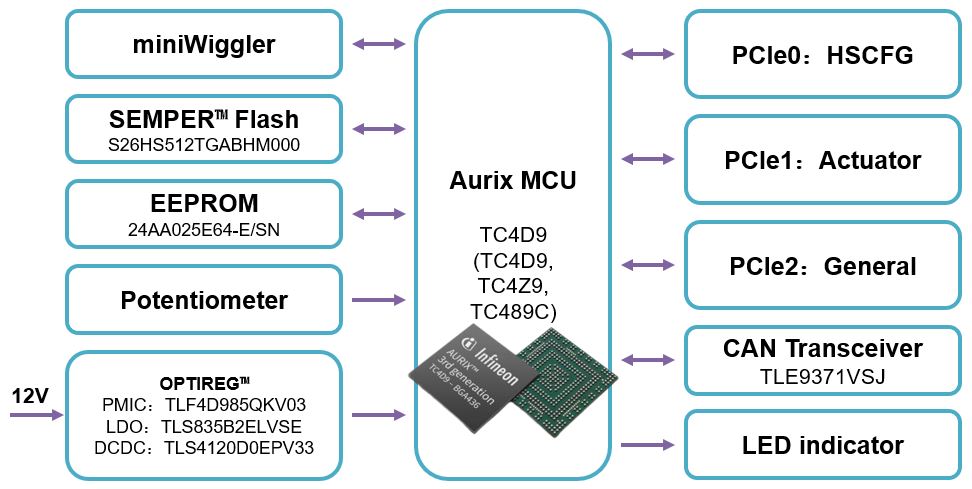

?方案方塊圖

?核心技術優勢

● 高算力多核處理器，6核TriCore CPUs (TC1.8 LS)，最大500MHz主頻，集成：

PPU：并行處理單元，實現快速矢量運算、神經網絡算法、建模、信息安全算法等復雜數學算法

CRE/DRE：硬件通訊路由引擎，實現高效通訊與數據處理，減少數據延遲

cDSP：2個嵌入式 DSP核，靈活處理ADC采樣結果

SPU：雷達信號處理加速器

CSRM/CSS：硬件加密加速器提供更高級別更快速的信息安全保障

●支持25 MB片上存儲，支持低延時NVM訪問

●優化A/B 交換分區和外部內存接口，支持零停機時間 SOTA

●采用低延遲互連的新型 eGTM 定時器和高分辨率 PWM，滿足電機控制和電源轉換的更快控制需求

●支持TMADC / FCADC / DSADC,支持cDSP/DSEX 加速器

●功能安全：ISO26262 ASIL D,提供完整的功能安全文檔及安全軟件庫

●信息安全：CSRM包含Tricore 1.8內核，PKC模塊，TRNG和CSS模塊，支持EVITA Full，兼容ISO21434;支持AES128，ECC256，SHA256，SM2/3/4和真隨機數產生器

●高速網絡通訊接口：5Gbps以太網，PCIe，10Mbit T1S以太網和CanXL，同時擁有硬件級的數據路由引擎加速器

● 完善的生態系統：英飛凌 MCAL 驅動程序及SDK；復用 AURIX TC3xx 算法和生態系統；使用Synopsys - AURIX TC4xx 的 Virtualizer 開發套件，支持快速原型開發；使用 Synopsys - MetaWare Toolkit for AURIX 開發套件簡化 PPU 軟件開發

● 先進的跟蹤和調試功能，支持多核運行控制調試和時間對齊，并行跟蹤所有 CPU 的多核程序和數據

?方案規格

底盤、動力域、車身域、電子電氣架構等應用的基礎開發板

● 12V DC輸入

● 高速接口：PCIE、SGMII、LETH-RMII、LETH-10BASE T1S、HSSL、EMMC

● 執行器接口：ADC、PWM、TIM

● 通用接口：CAN、CANXL、LIN、FlexRay、QSPI、UART、IIC、SENT

● XSPI

●EEPROM

●CAN FD

● DAP

● USB miniWiggler

● LED指示燈

● 可調電位器

●復位、喚醒、撥碼開關等配置器件
