概述
MAX9176/MAX9177是670MHz低抖動、低扭曲的2:1多路復用器，尤其適合于保護切換、環回、時鐘和數據分配。這些器件具有68ps的超低峰峰值系統抖動，保證在那些定時誤差極為敏感的高速鏈路中可靠工作。
數據表：*附件：MAX9176多路復用器技術手冊.pdf

MAX9716具有安全失效的LVDS輸入和LVDS輸出。MAX9177接收任何差分輸入(CML/LVDS/LVPECL)，提供LVDS輸出?？刂频綦娸斎?，可以將輸出置為高阻。當輸入處于開路、無驅動短路或無驅動終端匹配時，MAX9176的安全失效電路驅動輸出為高電平。MAX9177具有偏置電路，在輸入開路時驅動高電平輸出。多路復用選擇端和掉電輸入兼容于標準的LVTTL/LVCMOS邏輯。

多路復用選擇端與掉電輸入端可以承受-1V的下沖和VCC + 1V的過沖。MAX9176/MAX9177提供10引腳μMAX和10引腳薄型QFN封裝，工作于3.3V單電源，工作溫度范圍-40°C至+85°C。

應用

• 時鐘分配
• 環回
• 保護開關

特性

• 670MHz時，最大1.0ps (RMS) 抖動
• 800Mbps數據速率時，最大68ps (P-P) 抖動
• 3.3V工作電源
• LVDS安全失效輸入(MAX9176)
• 任意輸入電平(MAX9177)包括差分CML/LVDS/LVPECL
• 選擇輸入端和掉電輸入端能夠承受-1.0V至VCC + 1.0V的電壓
• 低功耗CMOS設計
• 10引腳μMAX和QFN封裝
• -40°C至+85°C工作溫度范圍
• 符合ANSI TIA/EIA-644 LVDS標準
• IEC 61000-4-2第4級ESD保護

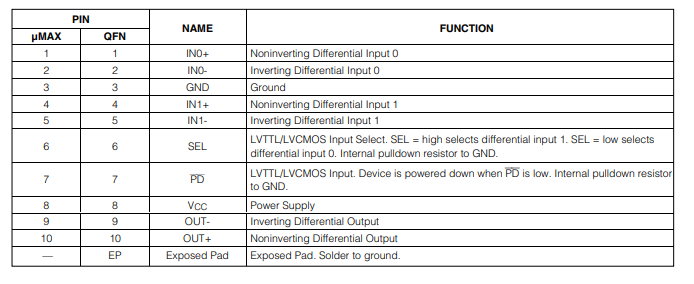

引腳配置描述

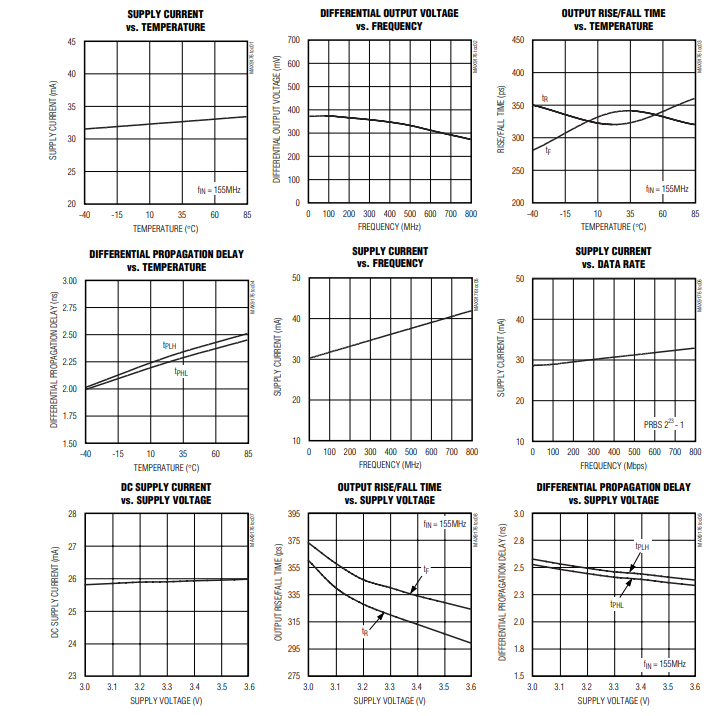

典型操作特性

應用信息

電源旁路

將 VCC 引腳通過表面貼裝的 0.1μF 和 0.001μF 高頻陶瓷電容旁路至地，盡可能靠近器件，較小容值的電容更靠近 VCC 引腳。

差分走線

MAX9176/MAX9177 的輸入和輸出走線特性會影響其性能。使用受控阻抗的差分走線（典型值為 100Ω），以減少輻射噪聲并確保緊密耦合。為實現共模信號傳輸，將差分信號對緊密布線在一起。通過匹配差分對的電氣長度來減少偏斜。導致差分對出現過大偏斜的兩條信號路徑會降低磁場抵消效果。保持差分走線之間的距離恒定，以避免阻抗不連續。盡量減少過孔數量，防止出現阻抗不連續情況。

電纜和連接器

LVDS 的互連通常采用受控差分阻抗為 100Ω 的電纜和連接器。使用具有匹配差分阻抗的電纜和連接器，以最大限度減少阻抗不連續情況。避免使用帶狀電纜或簡單同軸電纜等不平衡電纜。雙絞線對之類的平衡電纜信號質量更好，且由于磁場抵消效應，往往產生較少的電磁干擾（EMI）。LVDS 接收器所需的平衡電纜應拾取共模信號。

端接

MAX9176/MAX9177 需要外部輸入和輸出端接電阻。對于 LVDS，在每條差分線路上靠近 LVDS 驅動端的位置連接一個端接電阻。將輸入端接電阻盡可能靠近接收器輸入。端接電阻應與傳輸線的差分阻抗匹配。使用 1% 精度的表面貼裝電阻。

MAX9176/MAX9177 集成了差分輸出電阻。該電阻通過抑制傳輸線與線路遠端端接電阻之間的反射來減少抖動。

電路板布局

將差分信號和單端信號分開，以減少串?dāng)_。建議使用四層印制電路板，將差分信號與邏輯信號分開，電源層和接地層分開，以獲得最佳效果。

IEC 61000 - 4 - 2 4 級靜電放電（ESD）保護

IEC 61000 - 4 - 2 標準（圖 10）規定了電子系統的 ESD 容限。IEC61000 - 4 - 2 模型指定了一個 150pF 電容器，通過器件內的 330Ω 電阻放電。MAX9176/MAX9177 的差分輸入和輸出的額定值符合 IEC61000 - 4 - 2 4 級標準（接觸放電 ±8kV，空氣放電 ±15kV）。人體模型（HBM，見圖 9）規定一個 100pF 電容器通過 1.5kΩ 電阻向器件放電。

由于 IEC 61000 - 4 - 2 放電具有更高的峰值電流和更多能量（因其串聯電阻更低、電容更大），相比 HBM 更需關注。
