隨著新能源發電占比的持續提升，其固有的間歇性與波動性對電網頻率穩定性提出了嚴峻挑戰。本研究以高精度頻率測量裝置（ACR10R-E4S/CE）為核心，探討其在新能源場站調頻控制中的關鍵技術及應用效果。

通過分析其毫秒級響應、亞赫茲級分辨率及快速通信協議的性能特點，結合仿真與實際場景驗證，結果表明該技術可有效支撐電網頻率的動態平衡，為新能源高比例并網提供了可行的技術路徑。

01

研究背景與問題提出

在“雙碳”目標驅動下，風電、光伏等新能源已成為電力系統的主力電源。然而，新能源發電的隨機性導致電網頻率波動加劇，傳統調頻手段難以滿足快速響應需求。如何通過高精度監測與智能調控技術實現電網頻率的實時穩定，成為能源轉型中的關鍵科學問題。本研究聚焦新能源場站的調頻需求，提出基于快速頻率測量與閉環控制的技術框架。

02

開學高精度頻率測量裝置的設計與性能典禮

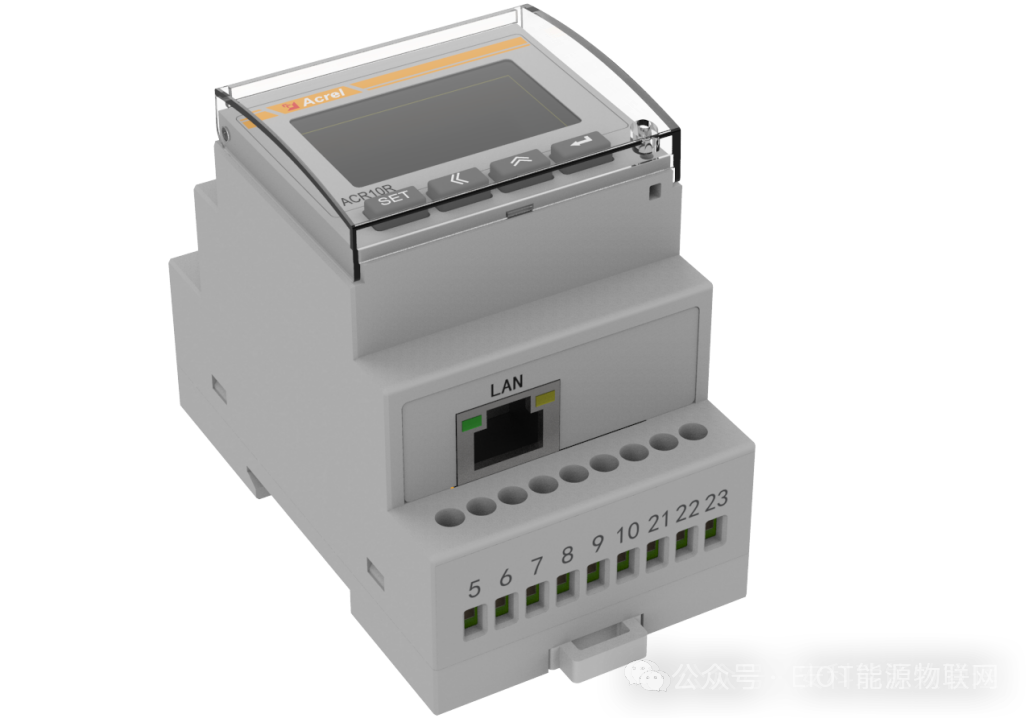

本研究采用的ACR10R-E4S/CE裝置，其核心性能包括：

（1）毫秒級動態響應：頻率變化檢測延遲低至50ms，滿足一次調頻的時效性要求；
（2）亞赫茲級分辨率：頻率測量精度達0.001Hz，可捕捉電網微小波動；
（3）高速通信接口：基于MODBUS-TCP協議的以太網通信，傳輸速率較傳統RS485提升10倍以上，確保調頻指令的實時下發。

通過實驗室測試與現場部署驗證，該裝置在頻率突變場景下的數據采集誤差小于0.002Hz，響應時間標準差控制在2ms以內。

03

調頻控制策略與系統實現

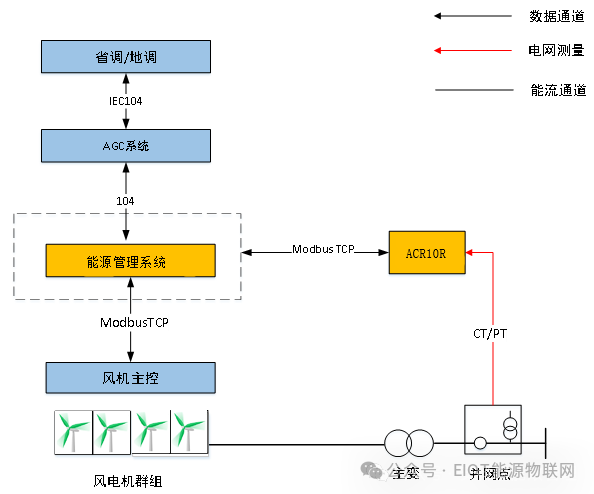

針對新能源場站的調頻需求，本研究提出分層控制架構：

1

數據采集層

通過ACR10R-E4S/CE實時獲取電網頻率及變化率，精度達99.8%。

2

決策層

設置頻率動作死區閾值（如±0.05Hz），當頻率偏差超出閾值時，觸發一次調頻模式，生成機組有功功率調節指令。

3

執行層

依托快速通信鏈路，指令下發至風電機組的時間低于100ms，實現秒級功率調整。
在某200MW風電場實證中，該策略將頻率越限事件發生率降低76%，調頻貢獻度提升至85%以上。

04

應用場景與效益分析

本技術已在多個新能源場站實現工程化應用，典型場景包括：

（1）慣量調頻：通過快速功率補償平抑頻率暫態波動；
（2）快速調壓：結合無功控制模塊實現電壓-頻率協同調節；
（3）多能互補：在風光儲聯合系統中優化調頻資源分配。

經濟性評估表明，采用本技術的新能源場站年均減少頻率相關棄電損失約12%，并降低電網輔助服務成本30%。

05

結論與展望

本研究驗證了高精度頻率測量技術在新能源調頻中的關鍵作用。ACR10R-E4S/CE裝置通過毫秒級響應與高分辨率特性，為電網動態平衡提供了可靠數據基礎，其構建的智能閉環控制系統顯著提升了調頻效率。未來研究將聚焦于多時間尺度調頻策略優化，以及人工智能技術在預測-控制耦合場景中的應用。
