OPA855 是一款具有 雙極輸入的寬帶低噪聲運算放大器，適用于寬帶跨阻和電壓放大器應用。將該器件配置為跨阻放大器 （TIA） 時， 8GHz 增益帶寬積
（GBWP） 能夠 以高達幾十千歐的跨阻增益實現高閉環帶寬。

數據手冊：*附件：OPA855 具有雙極性輸入的、8GHz、增益帶寬積、解補償跨阻放大器技術手冊.pdf

展示了將 OPA855 配置為 TIA 時，該放大器的帶寬和噪聲性能與光電二極管電容的函數關系。計算總噪聲時的帶寬范圍為從直流到左軸上計算得出的頻率
（f ）。 OPA855 封裝具有一個反饋引腳 （FB），可簡化輸入和輸出之間的反饋網絡連接。

OPA855 經過優化，可在光學飛行時間 （ToF） 系統中運行，在該系統中， OPA855 與時數轉換器（如
TDC7201）配合使用。可在具有差分輸出放大器（如 THS4541 或 LMH5401）的高分辨率激光雷達系統中使用 OPA855 來驅動高速模數轉換器
（ADC）。

特性
? 高增益帶寬積：8GHz
? 解補償，增益 ≥ 7V/V（穩定）
? 低輸入電壓噪聲：0.98nV/√Hz
? 壓擺率：2750V/μs
? 低輸入電容：
– 共模：0.6pF
– 差分：0.2pF
? 寬輸入共模范圍：
– 與正電源相差 0.4V
– 與負電源相差 1.1V
? 3VPP 總輸出擺幅
? 電源電壓范圍：3.3V 至 5.25V
? 靜態電流：17.8mA
? 封裝：8 引腳 WSON
– 裸片（預發布）
? 溫度范圍：-40°C 至 +125°C

引腳功能和配置

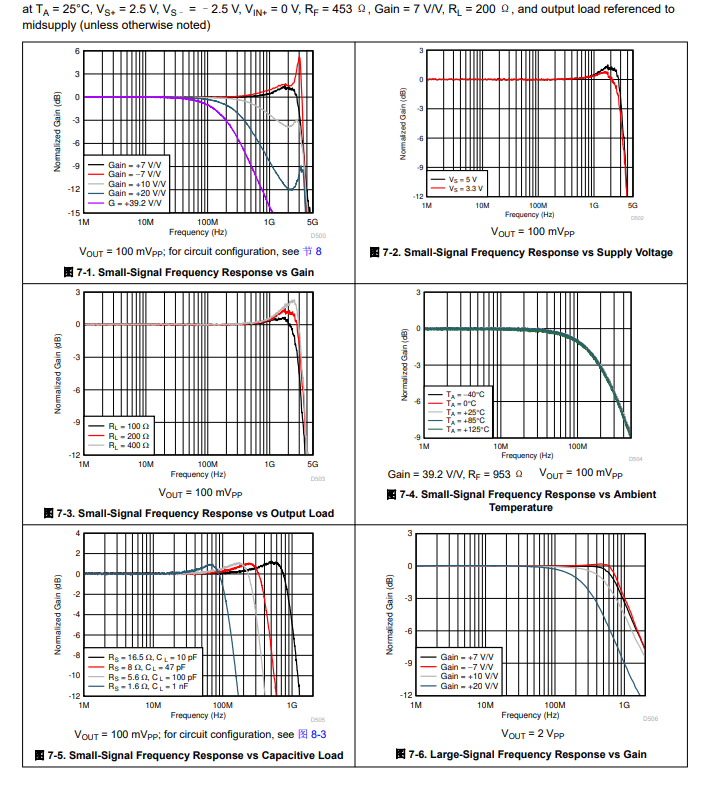

典型特性

功能方框圖

應用
? 光時域反射計 (OTDR)
? 3D 掃描儀
? 激光測距
? 固態掃描激光雷達
? 光學 ToF 位置傳感器
? 無人機視覺
? 工業機器人激光雷達
? 掃地機器人激光雷達
? 硅光電倍增器 (SiPM) 緩沖放大器
? 光電倍增管后置放大器
