光伏儲能裂相電表主要用于含有光伏發電和儲能系統的場合。

它可以對三相電流、電壓等進行測量?！傲严唷笔侵改軌?qū)⑷嚯娭械拿恳幌嚯姷膮?shù)單獨精確計量。在光伏儲能系統里，它能準確記錄光伏發電量、儲能設備的充電量和放電量等數據，從而為電費結算、系統運行狀態監測等提供精準的電量信息。

安科瑞光伏儲能裂相電表AGF-AE-D/200 技術支持 187 0211 2087

AGF-AE-D/200光伏儲能裂相電表用于監測光電池陣列中電池板運行狀態，組串電流測量，匯流箱中防雷器狀態采集、直流斷路器狀態采集、裝置帶有 RS485 接口可以把測量和采集到的數據和設備狀態上傳

1.AGF-AE-D/200產品介紹

1.1AGF-AE-D/200光伏儲能裂相電表產品概述

在單逆變器系統中，儀表直接與逆變器相連。如果您的變頻器有一個內置的收入等級表 （RGM；該變頻器被稱為收入等級變頻器），您可以在 RGM的同一總線上連接一個外部儀表。

2.儀表安裝

安裝說明應說明所用的電氣規范、ANSI/NFPA 70 接線方法。

2.1 安裝指南 儀表通過 RS485 與變頻器相連。

交流電線規格：1.3 至 2.0 mm 直徑/22-18 AWG 絞合線，600 V，THHN、MTW 或 THWN 型。

RS485接線規格：

電纜類型：至少 3 線屏蔽雙絞線（可使用 4 線電纜）

導線截面積：0.32-0.81 mm 2/24-18 AWG（可使用 5 類電纜） 備注

儀表被視為“連接設備"，需要斷開裝置（斷路器、開關或斷路器）和過電流保護 （保險絲或斷路器）。

儀表消耗 10-30 毫安，因此任何開關、斷路器、保險絲和/或斷路器的額定值由線規、 電源電壓和所需的電流中斷額定值決定。

開關、斷路器或斷路器必須位于儀表附近且易于操作。

使用額定電流小于等于 20A 的斷路器或保險絲。

當監測多條線路時，使用分組斷路器。

斷路器或保險絲必須保護標有 L1 和 L2 的電源端子。在極少數中性點有過電流保護的情況下，過電流保護裝置必須同時中斷中性點和不接地導體。

電路保護/斷開系統必須符合所有和地方電氣規范。

2.2 安裝和連接儀表

2.2.1 安裝儀表

1.儀表應安裝在配電箱中

2.將儀表安裝在 35mm 的德國工業標準導軌上。

2.2.2 安裝 CTs：

1.合上電流互感器前，關閉交流電源。

2.在待測導體周圍安裝電流互感器。分裂芯電流互感器可在導體周圍打開3次安裝?？梢栽?CT 周圍固定尼龍扎帶，以防止意外打開。

3.安裝 CT，箭頭指向網格，以便進行消耗或出口測量。 電流互感器與電表包裝在一起。

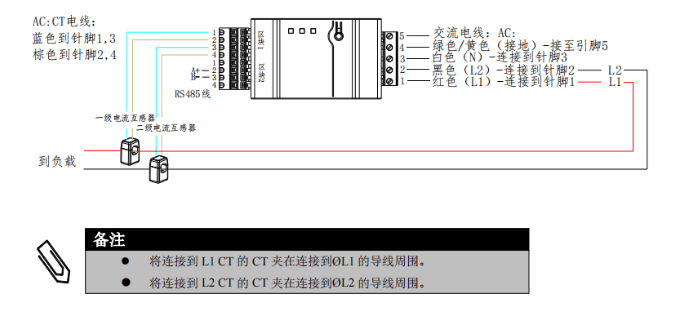

2.2.3 連接儀表： 如果要將儀表連接到變頻器，請參閱下面的連接圖

1.連接前確認電源已關閉。

2.將接地電纜穿過適當?shù)膶Ч芎痛蜷_的斷路器，并將其從 5 針接線板的 5 針連接到接地端子

3.使用 5 針接線板連接交流側電線（儀表輸入）：

a、將導線穿過適當?shù)膶Ч芎痛蜷_的敲除器。

b、松開 5 針接線板上的相應螺釘。

c、將每根交流電線連接到相應的螺釘端子（針腳 1、2）。確認線條與儀表正面標簽上的 符號匹配。

d、 將接地連接到針腳 5，將中性連接到針腳 3。

e、 擰緊螺釘，確保電線*插入且不易拔出。

f、 將 5 針接線板插入電表的插座中，確保其*固定在電表中。

4.將 CT 線連接到 4 針接線板（塊 1）：

a、 將導線穿過適當?shù)膶Ч芎痛蜷_的敲除器。

b、 根據標簽上打印的點連接藍色和棕色導線：藍色到針腳 1/3，棕色到針腳 2/4。

c、 將 4 針接線板插入儀表的插座中，確保其*固定在儀表中

5.將 RS485 雙絞線連接至 4 針接線板 o（接線板 2）：

a、 將導線穿過適當?shù)膶Ч芎痛蜷_的敲除器。

b、 將導線連接到 A+和 b-端子，并將屏蔽連接到 G 端子。

c、 將 4 針接線板插入儀表的插座中，確保其*固定在儀表中

6.將接線板端部止動塊放回儀表側面。

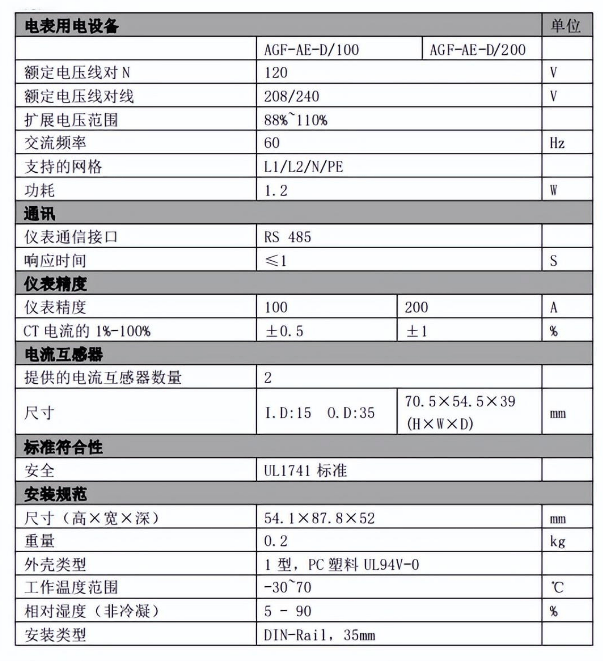

儀表技術規范
