一、PHY與網絡變壓器的核心作用

? PHY芯片（物理層芯片）

? 功能：實現數據編碼（如Manchester、PAM4）、時鐘恢復、鏈路協商（Auto-Negotiation）。

? 接口類型：MII/RMII/GMII/RGMII/SGMII等，速率覆蓋10M~10G。

? 網絡變壓器（網變）

? 核心功能：

? 信號隔離：隔離PHY與外部線纜的直流電位差（耐壓≥1500V）。

? 阻抗匹配：確保差分線阻抗穩定（100Ω±10%）。

? 共模噪聲抑制：通過中心抽頭接地濾除共模干擾。

──────────────────────────────────────────────────

二、不同速率下的設計原則

1. 10/100M以太網（10BASE-T/100BASE-TX）

? 信號線對：僅使用2對差分線（TX±、RX±）。

? 網變選型：

? 單端口或集成多端口（如4口網變模塊）。

? 支持1:1或1:1.25匝比（適應不同PHY驅動能力）。

? 關鍵設計要點：

? 阻抗控制：差分線阻抗100Ω，單端線50Ω。

? 濾波電容：中心抽頭對地接0.1μF+10nF電容（濾除高頻噪聲）。

? 布局優化：PHY與網變距離≤25mm，避免信號衰減。

2. 千兆以太網（1000BASE-T）

? 信號線對：4對差分線全雙工傳輸（每對雙向傳輸250Mbps）。

? 網變選型：

? 必須支持4對差分線隔離，帶寬≥100MHz。

? 推薦帶屏蔽殼的網變（如Halo TG系列），抑制串?dāng)_。

? 關鍵設計要點：

? 等長布線：同一線對內長度差≤5mil，線對間≤50mil。

? 電源去耦：PHY側電源引腳并聯10μF（低頻）+0.1μF（高頻）電容。

? ESD防護：網變外側接TVS二極管（如SRV05-4，鉗位電壓15V）。

3. 2.5G/5G/10G以太網（Multi-Gig）

? 信號特性：

? 2.5G/5G：基于10GBASE-T技術降頻，采用PAM-16編碼。

? 10G：需支持500MHz以上帶寬，線纜要求Cat6A/7。

? 網變選型：

? 高頻特性：插入損耗≤-1dB@500MHz。

? 推薦型號：Pulse Electronics J0G-0009NL（10G兼容）。

? 關鍵設計要點：

? 差分對間隔離：相鄰線對間距≥3倍線寬，減少串?dāng)_。

? 參考層完整性：差分線下方的GND層避免分割，保證回流路徑。

? 端接電阻：PHY側可預留49.9Ω電阻（調試時匹配阻抗）。

──────────────────────────────────────────────────

三、不同接口類型的接線設計

1. RJ45接口（銅纜）

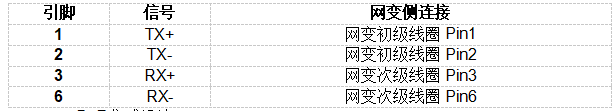

? 標準接線：

? PoE集成設計：

? 網變需支持PoE（如PD69200兼容），中心抽頭接電源路徑。

? 隔離電壓≥1500V，避免電源與信號相互干擾。

2. SFP/SFP+接口（光纖）

? 設計差異：

? 光纖模塊不含網變，PHY直接驅動光模塊（需AC耦合電容）。

? 接線示例：PHY TX → 0.1μF電容 → 光模塊TX。

? 阻抗匹配：

? 光模塊側阻抗通常85Ω，需通過π型網絡調整（如串聯2.2Ω+并聯39Ω）。

──────────────────────────────────────────────────

四、通用硬件設計準則

? 電源與接地

? PHY電源分區：

? 模擬電源（AVDD）與數字電源（DVDD）獨立供電，磁珠隔離（如BLM18PG121SN1）。

? 網變中心抽頭接安靜地（Quiet GND），與數字地單點連接。

? EMC設計

? 共模扼流圈：在網變外側添加CMC（如DLW21HN121SQ2L），抑制輻射噪聲。

? 屏蔽措施：RJ45金屬外殼接機殼地，通過1nF電容隔直。

? PCB布局規范

? 分層策略：優先4層板，信號層-地-電源-信號層。

? 關鍵信號走線：

? 差分線對內等長，避免直角走線。

? 遠離時鐘、電源等噪聲源，間距≥3倍線寬。

──────────────────────────────────────────────────

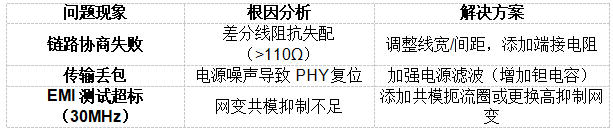

五、典型問題與解決方案

──────────────────────────────────────────────────

PHY與網絡變壓器的接線設計是確保以太網性能的關鍵環節，需根據速率、接口類型及EMC要求靈活調整。在高頻場景下，阻抗控制、等長布線、電源完整性是三大核心原則，結合合理的選型與仿真驗證，可顯著提升系統穩定性與抗干擾能力。
