OPA521 是一種線路驅動器功率放大器，符合 CENELEC 頻帶 A、B、C、D 和 ARIB STD-T84、FCC 第 15 部分的電力線通信 (PLC) 傳導發射要求。此器件在高電流、低阻抗且具有無功負載的線路上最高可提供 2.5A 電流。OPA521 具備優化的內部保護結構，因此它只需極少的外部保護組件，實現具有經濟效益且節省空間的系統。

數據手冊：*附件：OPA521 2.5A、窄帶線路驅動器技術手冊.pdf

OPA521 帶寬為 3.8MHz，可提供 –7V/V 的閉環增益。此單片集成型電路為電源線通信應用提供 高可靠性。

OPA521 線路驅動器由 7V 至 24V 電壓的單電源供電。在典型負載電流情況下（IOUT = 2.5A，最大值），寬輸出擺幅能夠以 24V 的標稱電源電壓提供 10VPP 電壓。

此器件具有過熱和短路保護。故障檢測標志顯示電流和熱限值。提供有一個關斷引腳，利用該引腳可將器件置于低功耗狀態，消耗電流為 58μA（典型值）。

OPA521 可提供表面貼裝式 5mm × 5mm 20 引腳 VQFN (RGW) 封裝。此器件可在 -40°C 至 +125°C 的擴展工業結溫范圍內正常運行。

特性
? 支持：
– CENELEC 頻帶 A、B、C、D
– ARIB STD-T84、FCC
– FSK、SFSK 和 NB-OFDM
? 符合：
– EN50065-1、-2、-3、-7
– FCC 第 15 部分
– ARIB STD-T84
? 標準：
– G3、PRIME、P1901.2、ITU-G.hnem
? 具有集成式熱保護和過流保護功能的線路驅動器
? 引腳可選靜態電流消耗：
– 待機模式時電流為 58 μA（典型值）
– CENELEC 頻帶 A、B、C、D 的電流為 51mA
（典型值）
– FCC、ARIB STD-T84 的電流為 78mA（典型值）
? 封裝：5mm × 5mm 20 引腳 VQFN
? 工作結溫范圍：
TA = –40°C 至 +125°C
引腳功能和配置

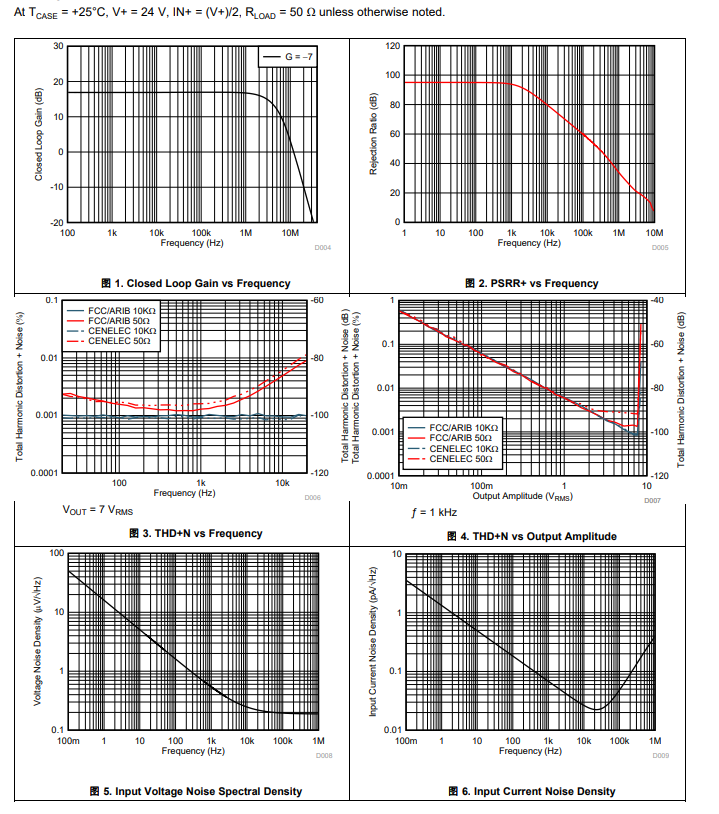

典型特性

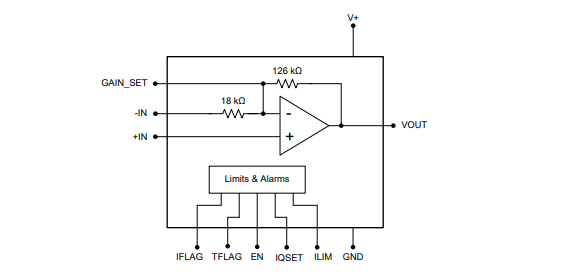

功能方框圖

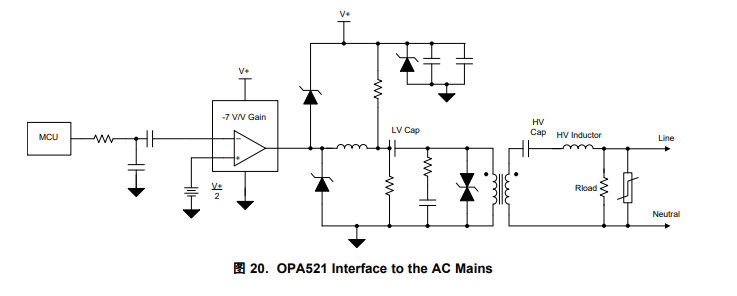

典型應用

應用
? 電能質量監測儀
? 商用網絡和服務器 PSU
? 照明
? 太陽能電弧保護
? 中央逆變器
