TPSM843620 是一款高效、小型、靈活的同步降壓 DC-DC 轉換器，采用易于使用的 MicroSiP 功率模塊封裝。該模塊可在高達 18V 的輸入下工作，具有固定頻率，可通過系統設計人員進行電阻器調節。嵌入式 IC 經過內部補償，可減少外部元件和設計尺寸。集成的高頻電容器降低了開關節點的瞬態峰值。
*附件：tpsm843620.pdf

TPSM843620 模塊采用內部補償?shù)墓潭l率高級電流模式控制。該器件能夠在高達 2.2MHz 的開關頻率下運行時提供高效率。固定頻率控制器的工作頻率范圍為 500kHz 至 2.2MHz，并可通過 SYNC 引腳與外部時鐘同步。其他功能包括高精度電壓基準、可選軟啟動時間、單調啟動至預偏置輸出、可選電流限制、通過 EN 引腳的可調 UVLO 以及全套故障保護。

特性

• 固定頻率、內部補償高級電流模式 （ACM） 控制
• 小尺寸 3.5mm × 3.5mm × 1.6mm、15 引腳 DFM 封裝的 MicroSiP? 電源模塊
• 高效、集成 25mΩ 和 6.5mΩ MOSFET、電感器和基本無源器件
• 4V 至 18V 輸入電壓范圍
• 0.5V 至 5.5V 輸出電壓范圍
• 三個可選的 PWM 斜坡選項，以優化控制回路性能
• 5 種可選開關頻率：500kHz、750kHz、1MHz、1.5MHz 和 2.2MHz
• 可同步至外部時鐘
• 在整個溫度范圍內提供 0.5V、±0.5% 的電壓基準精度
• 可選軟啟動時間：0.5ms、1ms、2ms 和 4ms
• 單調啟動至預偏置輸出
• 可選電流限制以支持較低電流作
• 啟用，具有可調輸入欠壓鎖定
• 電源正常輸出監視器
• 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護
• 引腳對引腳兼容 8A - TPSM843820、3A - TPSM843320
• – 40°C 至 125°C 工作結溫

參數

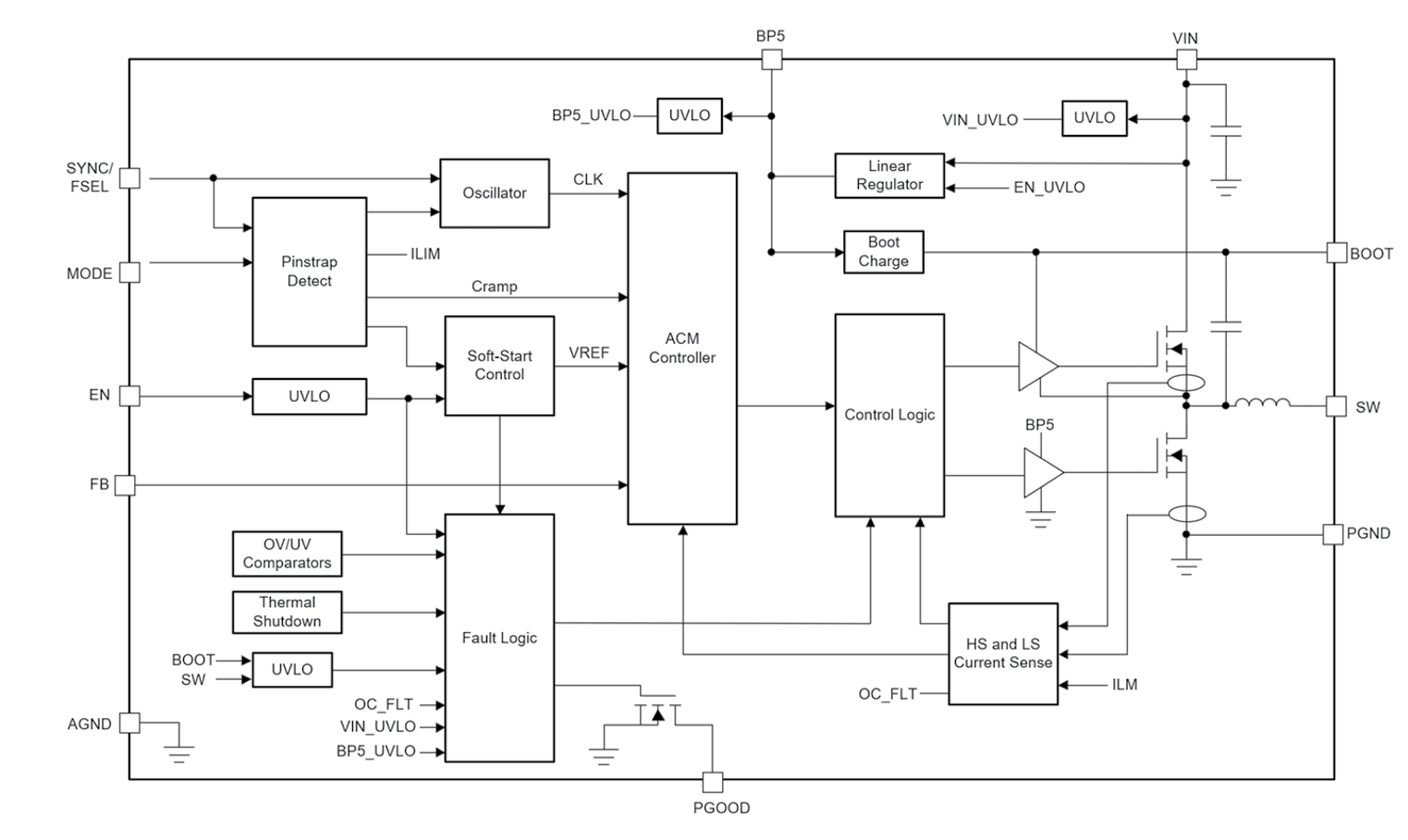

方框圖

一、產品概述

1. 基本特性

• ?輸入電壓范圍?：4V 至 18V
• ?輸出電壓范圍?：0.5V 至 5.5V 可調
• ?輸出電流?：高達6A
• ?封裝類型?：3.5mm × 3.5mm × 1.6mm DFM MicroSiP? 15引腳封裝
• ?開關頻率?：500kHz 至 2.2MHz 可選，可同步至外部時鐘
• ?工作溫度范圍?：-40°C 至 125°C

2. 主要應用

• ?無線基礎設施?
• ?有線通信設備?
• ?光模塊?
• ?測試與測量?
• ?醫療與保健?
• ?航空航天與國防?

二、電氣特性

1. 控制與保護

• ?控制模式?：固定頻率高級電流模式（ACM）控制
• ?軟啟動?：可選軟啟動時間（0.5ms、1ms、2ms、4ms）
• ?保護功能?：過壓保護（OVP）、欠壓保護（UVP）、過流保護、過熱保護、輸入欠壓鎖定（UVLO）

2. 電氣參數

• ?靜態電流?：VIN非切換時典型值1200μA，VIN關閉時典型值15μA
• ?UVLO閾值?：VIN上升時4.1V，VIN下降時3.95V
• ?熱關斷閾值?：約165°C，具有滯后恢復
• ?電壓參考精度?：0.5V，±0.5%

三、功能描述

1. 可編程特性

• ?輸出電壓調節?：通過反饋（FB）引腳上的電阻分壓器設置
• ?開關頻率選擇?：通過SYNC/FSEL引腳上的電阻選擇
• ?軟啟動時間?：通過MODE引腳上的電阻選擇
• ?電流限制?：通過MODE引腳選擇高或低電流限制

2. 同步與外部時鐘

• ?外部時鐘同步?：SYNC/FSEL引腳可接受外部時鐘信號以同步開關頻率
• ?時鐘丟失處理?：當外部時鐘丟失時，設備將切換至內部PWM振蕩器頻率

3. 電源良好（PGOOD）輸出

• ?開漏輸出?：用于指示輸出電壓是否在調節范圍內
• ?去抖動時間?：256μs

4. 其他功能

• ?內部補償?：減少外部元件數量，簡化設計
• ?單調啟動?：支持預偏置輸出啟動
• ?輸出放電?：在故障條件下自動放電輸出電壓

四、應用與實施

1. 典型應用電路

• ?簡化電路圖?：包括輸入/輸出電容器、反饋電阻、使能（EN）引腳等

2. 設計步驟

• ?輸出電壓編程?：使用公式計算反饋電阻
• ?開關頻率選擇?：根據應用需求選擇合適的開關頻率和相應電阻
• ?輸入/輸出電容器選擇?：考慮輸出電壓紋波和負載瞬態響應

3. 布局指南

• ?關鍵路徑寬度?：VIN、PGND、SW跡線應盡可能寬
• ?旁路電容?：在VIN引腳附近放置至少47nF至100nF的陶瓷電容
• ?熱管理?：使用多層PCB和導熱墊以提高熱性能

五、封裝與訂購信息

• ?封裝類型?：SIT-15，MicroSiP? DFM封裝
• ?環保標準?：符合RoHS和Green標準
• ?訂購信息?：包括器件標記、包裝類型和數量等詳細信息

六、文檔與支持

• ?相關數據表?：提供詳細的電氣特性、應用說明和封裝信息
• ?設計資源?：包括WEBENCH? Power Designer工具、應用筆記、布局指南等
• ?支持論壇?：TI E2E?支持論壇提供設計幫助和解答問題
