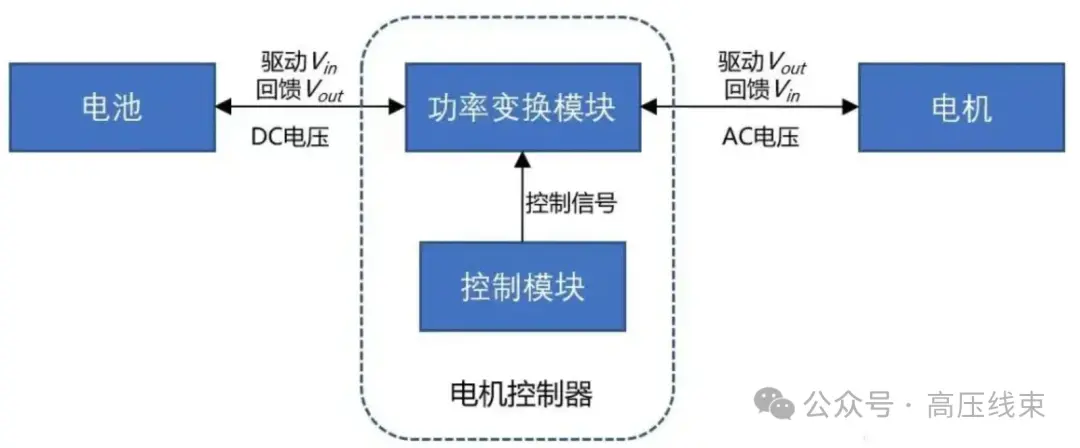

“ 新能源汽車的動力電池輸出的是直流電，而驅動車輛行駛的電機卻需要交流電才能正常運轉。這時候，MCU 就發揮了關鍵作用，它能夠?qū)恿﹄姵剌敵龅闹绷麟姡ㄟ^一系列復雜而精妙的電路轉換和控制技術，完美地轉化為高壓交流電，源源不斷地輸送給電機，驅動電機本體輸出強勁的機械能，讓汽車得以在道路上自由馳騁。”

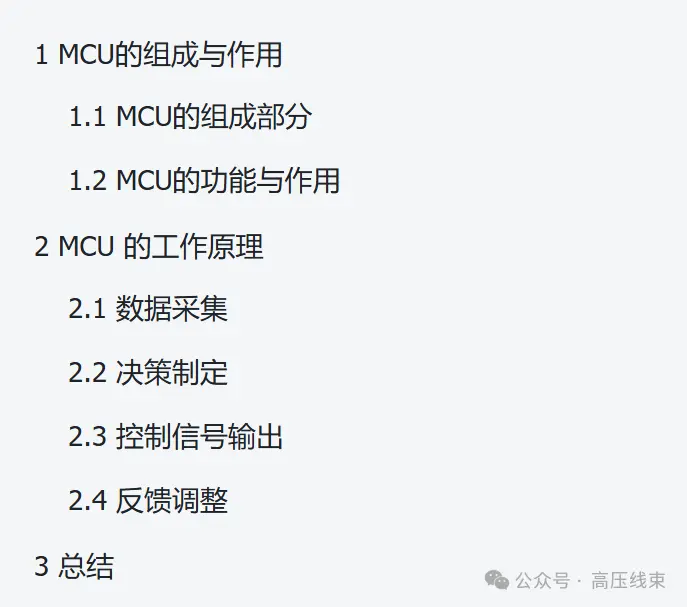

目錄：

1 MCU的組成與作用

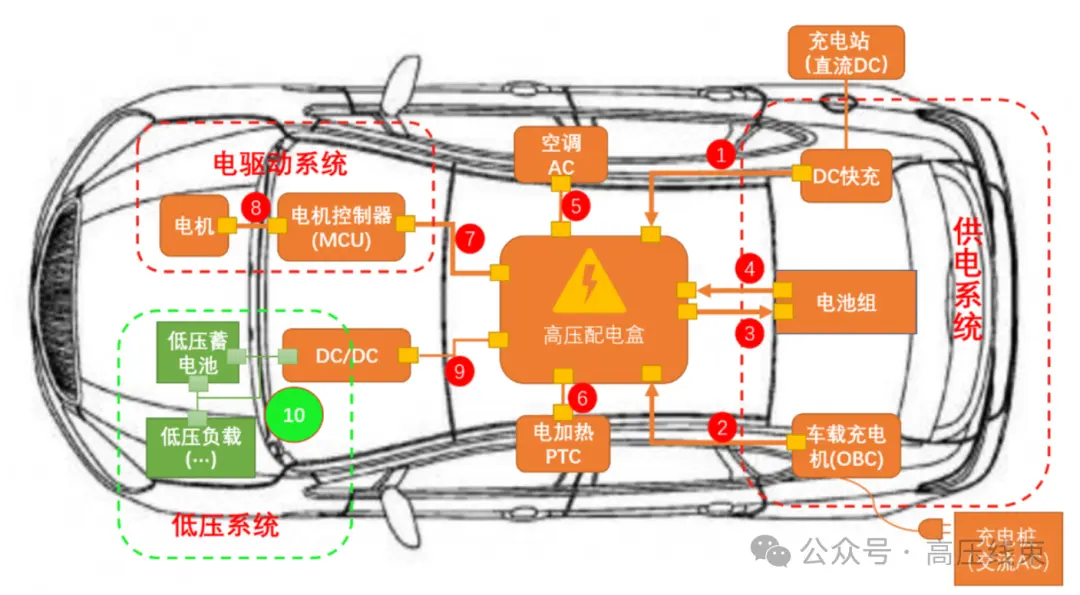

驅動電機是新能源汽車的三大件之一，它決定了新能源汽車的 負載 能力、 加速 能力、 爬坡 能力和 最高 車速，是新能源汽車獲得前進 動力 的核心部件，同時也在一定程度上影響了汽車的整車能耗和續駛里程。

電機控制器 MCU （MotorControl Unit）是 電機的中央 控制樞紐 ，通過控制算法和策略執行多項重要功能，目標是 使電機的性能發揮到最佳狀態， 以確保平穩高效的駕駛。

1.1 MCU的組成部分

MCU由硬件和軟件兩大部分協同構成，各自發揮著獨特而關鍵的作用，共同保障新能源汽車的高效穩定運行。

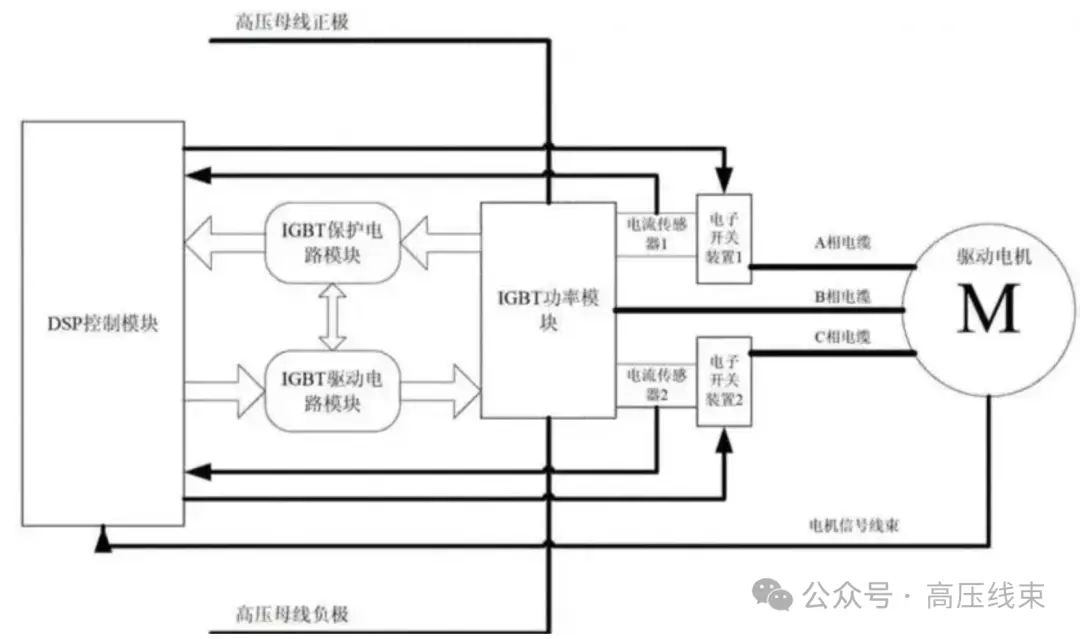

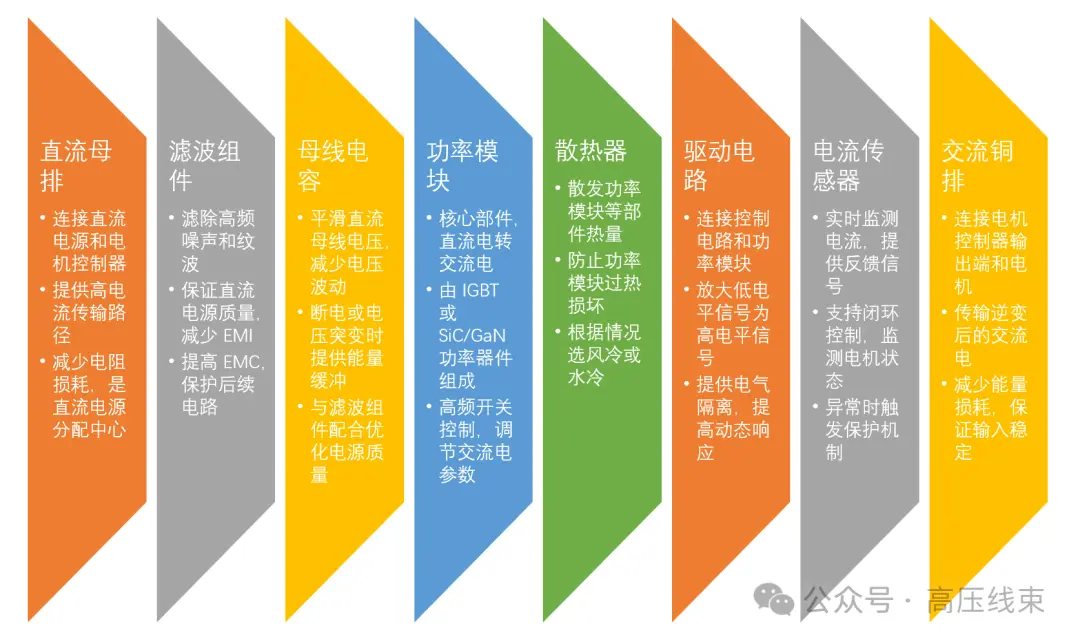

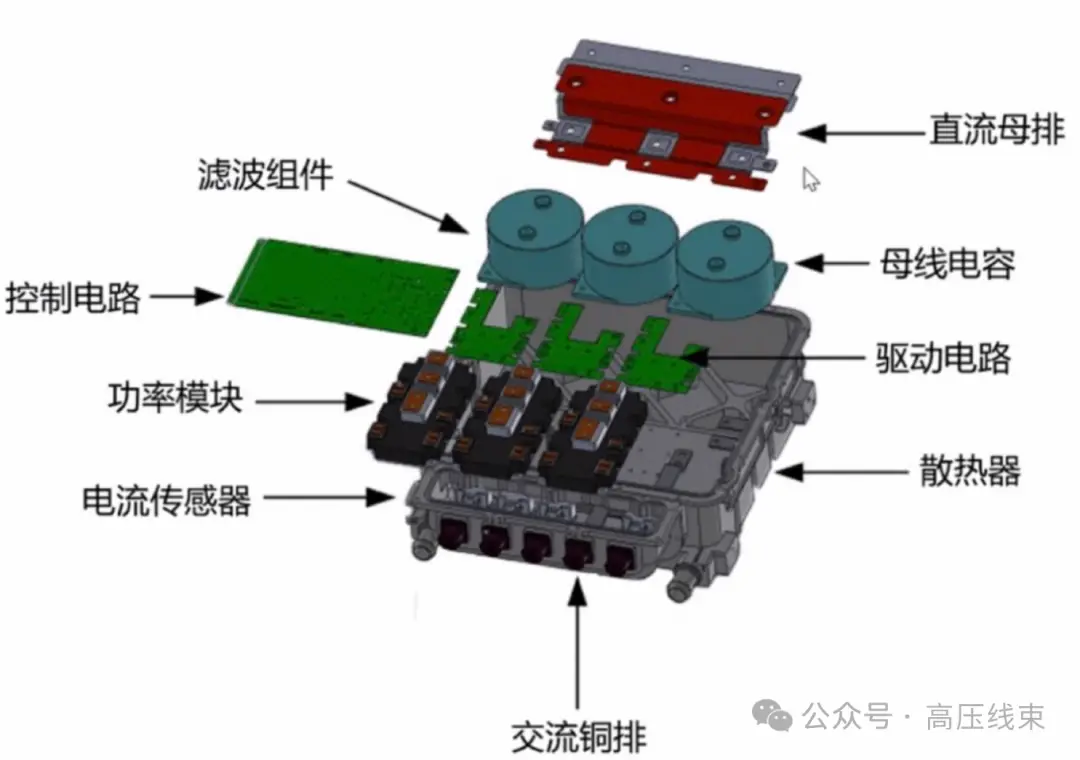

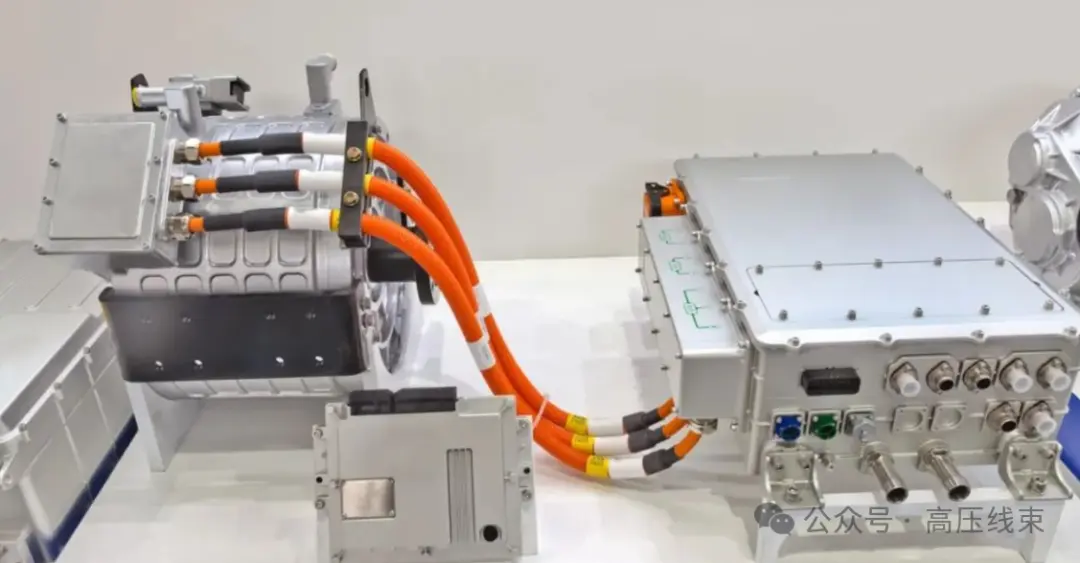

硬件部分是 MCU 的物理基礎，其各個部分共同完成電能轉換和控制信號處理的任務。電機控制器的主體部分包括直流母排、濾波組件、母線電容、控制電路、功率模塊、散熱器、驅動電路、電流傳感器和交流銅排等。

軟件部分全面負責整個系統的運行邏輯和控制策略制定。它能夠敏銳地接收來自車輛控制單元（VCU）或操作界面的指令，精準實現電機的啟動、停止、調速、換向等一系列復雜控制功能。通過運行先進的控制算法，如矢量控制、直接轉矩控制等，控制電路能夠?qū)崿F(xiàn)高效、精確的電機驅動，使電機的運行更加平穩、高效。

在系統運行過程中，控制電路還會持續監測系統狀態，密切關注電壓、電流、溫度等關鍵參數，并及時進行故障診斷和保護。一旦檢測到異常情況，它能迅速采取相應措施，如報警、切斷電路等，有效避免故障擴大，保障系統安全。以特斯拉為例，其 MCU 的軟件系統不斷優化升級，通過對電機的精準控制，不僅提升了車輛的動力性能和續航里程，還增強了車輛的安全性和穩定性 。

1.2 MCU的功能與作用

控制算法執行

MCU 能夠執行多種復雜而精妙的控制算法，以實現對電機的高效、精準控制，讓電機始終保持在最佳的運行狀態。

在眾多控制算法中，PID 控制算法堪稱經典中的經典，通過對電機的轉速、扭矩、電流等運行參數進行實時、嚴密的監測，不斷地將這些實際運行參數與預先設定的目標值進行細致比對。一旦發現兩者之間存在偏差，PID 控制算法就會迅速發揮作用，依據比例（P、Proportion）、積分（I、Integral）、微分（D、Derivative）這三個關鍵環節，對電機的輸入信號進行動態、精準的調整。

電機驅動

MCU 在電機驅動方面扮演著至關重要的角色，它能精準地控制著電機驅動電路，實現電機的啟動、停止、正反轉和調速等一系列關鍵功能，為新能源汽車的穩定運行提供了堅實保障 。

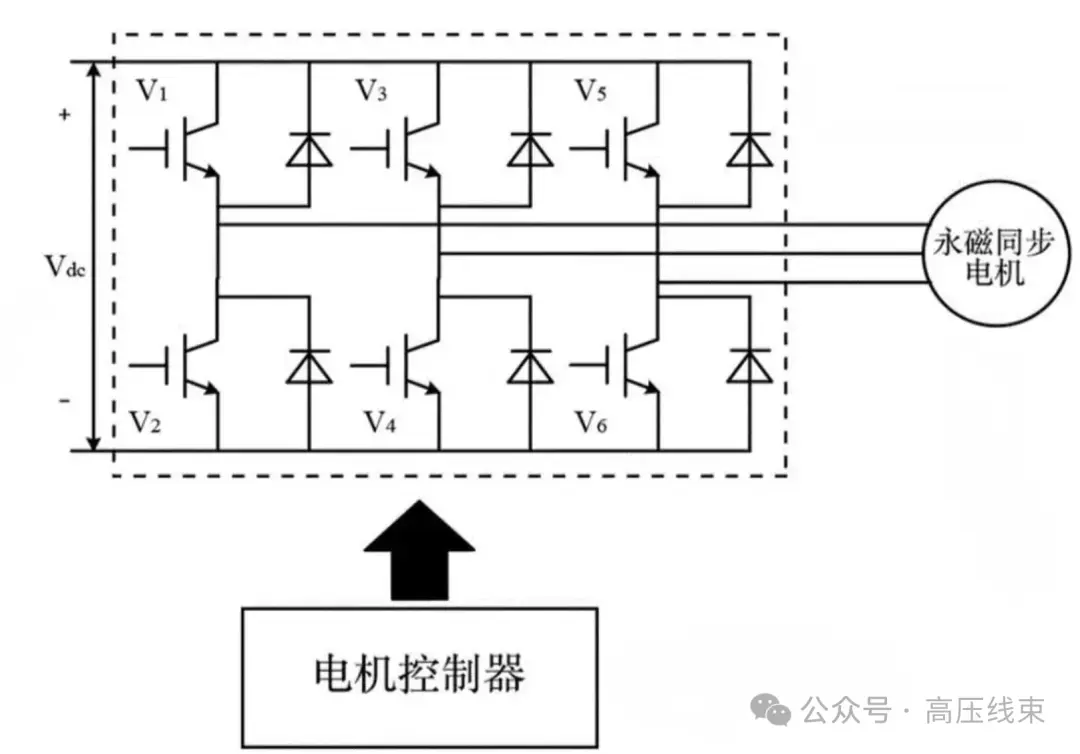

當我們啟動新能源汽車時，MCU 會迅速發出啟動指令，通過驅動電路將控制信號傳遞給電機的功率模塊。功率模塊中的 IGBT 等功率器件在接收到信號后，按照特定的順序和時間間隔依次導通和關斷，將動力電池輸出的直流電巧妙地轉換為三相交流電，并輸送給電機。電機在三相交流電的驅動下，開始旋轉，帶動車輛平穩起步。

在車輛行駛過程中，MCU 會根據駕駛員的操作意圖和車輛的行駛狀態，實時調整電機的轉速和扭矩。當駕駛員踩下加速踏板時，MCU 會接收到加速信號，它會立即增加 PWM 信號的脈沖寬度，使電機的輸入電壓升高，從而提高電機的轉速和扭矩，實現車輛的加速；反之，當駕駛員松開加速踏板或踩下制動踏板時，MCU 會減小 PWM 信號的脈沖寬度，降低電機的輸入電壓，使電機的轉速和扭矩降低，實現車輛的減速或制動 。

如果駕駛員需要車輛倒車，MCU 則會改變功率模塊中 IGBT 的導通順序，從而改變?nèi)嘟涣麟姷南嘈?，使電機反轉，實現車輛的倒車功能。

能量管理

MCU 時刻密切監控著電池狀態和電機負載，通過智能的能量回收機制，實現對能量的優化使用，有效提高車輛的續航里程 。

在車輛行駛過程中，MCU 會持續從 BMS 獲取電池的電壓、電流、溫度以及剩余電量等關鍵信息，同時實時監測電機的運行狀態和負載情況。當車輛處于制動或減速狀態時，MCU 會迅速捕捉到這一信號，并立即啟動能量回收程序。此時，電機不再作為動力輸出裝置，而是搖身一變成為一臺發電機，將車輛的動能轉化為電能 。

MCU 通過精確控制電機的發電狀態，將產生的電能高效地回饋給電池進行儲存。在這個過程中，MCU 會根據電池的實時狀態，合理調整能量回收的強度和功率，確保電池能夠安全、穩定地接受回饋的電能。如果電池電量已經接近飽和，MCU 會適當降低能量回收的強度，避免電池過充；反之，如果電池電量較低，MCU 則會提高能量回收的效率，盡可能多地將動能轉化為電能儲存起來。

故障診斷與保護

MCU 實時監測電機及其驅動系統的工作狀態，能夠及時、敏銳地發現任何異常情況，并迅速采取一系列有效的保護措施，全力確保電機和整個驅動系統的安全穩定運行 。

在車輛行駛過程中，MCU 會不斷地從各個傳感器獲取電機的轉速、電流、溫度、位置等關鍵數據，并依據這些數據對電機的運行狀態進行全面、深入的分析和判斷。一旦檢測到電機的電流超過額定值，出現過載現象，MCU 會立即采取降低電機功率的措施，減少電流的輸出，避免電機因過熱而損壞。如果過載情況較為嚴重，MCU 會果斷切斷電機的電源，使電機停止運行，以保護電機和其他相關部件不受損壞 。

當 MCU 監測到電機的溫度過高時，它會迅速啟動散熱系統，加大散熱力度，降低電機的溫度。散熱系統可能包括風冷或水冷裝置，MCU 會根據溫度的具體情況，合理調整散熱風扇的轉速或冷卻液的流量，確保電機始終在適宜的溫度范圍內運行。如果溫度持續升高且無法得到有效控制，MCU 會采取緊急措施，如降低電機功率或停止電機運行，防止電機因過熱而燒毀 。

MCU 還具備對電機及其驅動系統進行短路保護、過壓保護、欠壓保護等多種保護功能。當檢測到電路中出現短路故障時，MCU 會在瞬間切斷電源，避免短路電流對電路元件造成損壞；當電壓過高或過低時，MCU 也會及時做出反應，采取相應的措施，如調整電機的工作狀態或發出警報信號，確保系統的正常運行。

通訊與數據處理

MCU 作為新能源汽車電子控制系統中的重要一員，還是一位高效的 “信息交互官”，負責與其他電子控制單元（ECU）進行密切、順暢的通訊，并對大量的數據進行精準、快速的收集和處理，為實現更復雜、智能的駕駛輔助功能奠定了堅實基礎 。

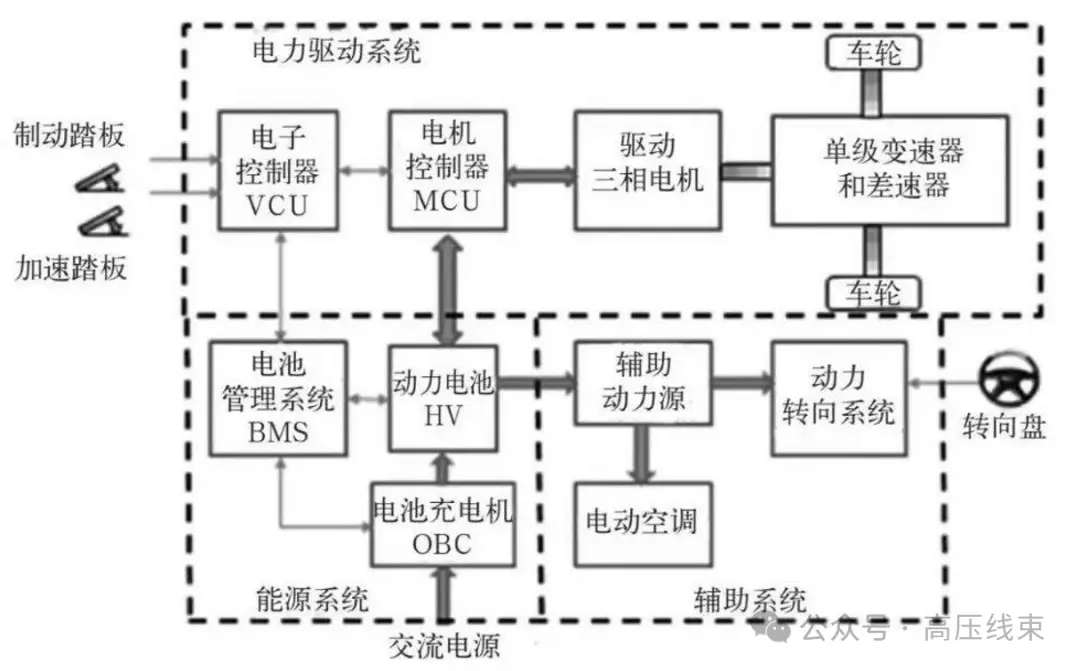

在新能源汽車的電子電氣架構中，各個 ECU 就像是一個個獨立的 “小大腦”，它們分別負責車輛不同系統的控制和管理。而 MCU 則通過 CAN 總線、LIN 總線等通信網絡，與整車控制器（VCU）、電池管理系統（BMS）、車身控制器（BCM）等其他 ECU 建立起緊密的聯系，實現信息的實時共享和交互 。

當駕駛員操作車輛時，VCU 會收集來自各種傳感器的信號，如加速踏板位置、制動踏板位置、方向盤轉角等，并對這些信號進行分析和處理，然后將相應的控制指令發送給 MCU。MCU 接收到指令后，會根據指令要求控制電機的運行狀態，同時將電機的實時運行數據反饋給 VCU，以便 VCU 對整車的運行狀態進行全面監控和調整 。

2 MCU 的工作原理

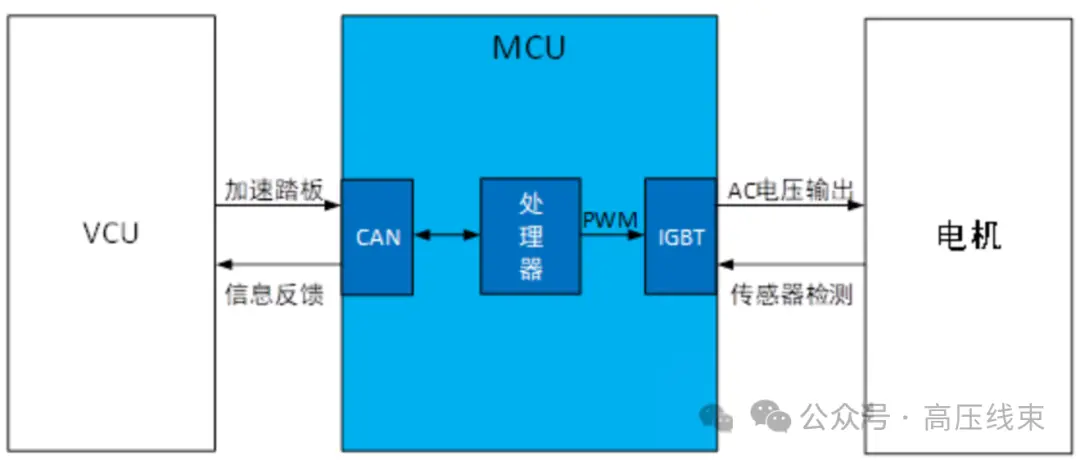

MCU 的工作原理可以簡單理解為一個信息處理和指令執行的循環過程，它通過不斷地采集電機的運行數據，依據預設的控制算法進行分析決策，然后輸出相應的控制信號來調節電機的運行狀態，確保電機能夠按照車輛的需求穩定、高效地工作。

2.1 數據采集

在新能源汽車行駛過程中，MCU 借助各種高精度傳感器，實時收集電機的轉速、溫度、位置、扭矩等關鍵數據。

轉速傳感器運用電磁感應、霍爾效應等先進原理，精確測量電機的旋轉速度，并將這些數據源源不斷地傳輸給 MCU，讓 MCU 時刻掌握電機的運轉快慢 。

溫度傳感器緊密貼合在電機的關鍵部位，實時感知電機的溫度變化，防止電機因過熱而出現故障，一旦溫度超出正常范圍，它會迅速向 MCU 發出警報 。

位置傳感器通過解析電機轉子的位置信息，幫助 MCU 確定電機的運轉角度和位置，為后續的精確控制提供關鍵依據。

扭矩傳感器能夠準確測量電機輸出的扭矩大小，使 MCU 清楚了解電機的動力輸出情況，以便根據車輛的行駛需求，如加速、爬坡等，靈活調整電機的工作狀態 。

這些傳感器就像 MCU 的 “觸角”，為其提供了全面、準確的電機運行信息，是 MCU 實現精準控制的重要基礎。

2.2 決策制定

當 MCU 收集到豐富的數據后，便會化身為一位睿智的 “決策大師”，依據預先設定的控制算法和策略，對這些數據進行深入、細致的分析。

比如，在車輛加速時，MCU 會根據加速踏板的位置信號以及電機的當前轉速、扭矩等數據，運用先進的矢量控制算法或直接轉矩控制算法，快速判斷電機需要輸出的扭矩和轉速，以實現平穩、強勁的加速效果。矢量控制算法通過對電機的磁場和電流進行精確控制，將交流電機模擬成直流電機進行控制，大大提高了電機的控制精度和動態性能；直接轉矩控制算法則直接對電機的轉矩和磁鏈進行控制，響應速度快，控制精度高。

在這個過程中，MCU 還會充分考慮車輛的行駛狀態、電池的電量和狀態等因素，綜合權衡后決定最佳的控制策略。當電池電量較低時，MCU 會適當降低電機的功率輸出，以節省電量，延長車輛的續航里程；當車輛處于高速行駛狀態時，MCU 會優化電機的控制策略，降低電機的能耗，提高車輛的能效。通過這種精準的決策制定，MCU 確保電機始終處于最佳的運行狀態，為車輛的高效、安全行駛提供有力保障。

2.3 控制信號輸出

在做出決策后，MCU 緊接著生成相應的控制信號，其中最常見的就是脈沖寬度調制（PWM）信號。PWM 信號就像是一串具有不同脈沖寬度的電信號序列，通過改變脈沖的寬度和頻率，MCU 可以精確控制電機驅動電路中功率器件（如 IGBT）的開關狀態。

當 PWM 信號的脈沖寬度變寬時，功率器件的導通時間變長，電機得到的平均電壓升高，從而輸出更大的扭矩和轉速；反之，當脈沖寬度變窄時，電機的輸出扭矩和轉速則會相應降低。通過這種方式，MCU 實現了對電機輸出的精確控制，使電機能夠根據車輛的行駛需求，快速、準確地做出響應。

除了 PWM 信號，MCU 還可能輸出其他類型的控制信號，如方向控制信號、制動控制信號等，以實現電機的正反轉、制動等功能。這些控制信號通過驅動電路進行放大和隔離后，被傳輸?shù)诫姍C的各個繞組，從而驅動電機按照 MCU 的指令運行，為車輛提供穩定、可靠的動力支持 。

2.4 反饋調整

MCU 的工作過程并非是一個單向的控制過程，它還具備強大的 “自我調節” 能力，通過實時監測電機的運行狀態，并與設定的目標值進行對比，根據偏差及時調整控制信號，實現對電機的精準控制，這就是反饋調整機制。

以車輛在行駛過程中的速度控制為例，MCU 會不斷地從轉速傳感器獲取電機的實際轉速數據，并將其與駕駛員設定的目標速度進行比較。如果實際轉速低于目標速度，MCU 會自動增加 PWM 信號的脈沖寬度，提高電機的輸出扭矩和轉速，使車輛加速；反之，如果實際轉速高于目標速度，MCU 則會減小脈沖寬度，降低電機的輸出，使車輛減速。通過這種不斷的反饋和調整，MCU 能夠確保車輛始終保持在設定的速度范圍內行駛，為駕駛者提供穩定、舒適的駕駛體驗 。

反饋調整機制還能有效應對各種復雜的行駛工況和外界干擾。當車輛爬坡時，電機需要輸出更大的扭矩來克服重力，MCU 會根據扭矩傳感器反饋的信息，及時調整控制信號，增加電機的扭矩輸出；當車輛遇到顛簸路面或其他突發情況時，MCU 也能迅速做出反應，調整電機的工作狀態，保證車輛的行駛穩定性和安全性。這種閉環控制方式使得 MCU 能夠?qū)崟r適應不同的工作條件，確保電機始終處于最佳的運行狀態，大大提高了新能源汽車的性能和可靠性。

3 總結

在新能源汽車的技術體系中，電機控制器 MCU 以其獨特的功能和卓越的性能，成為新能源汽車發展的核心驅動力。從精確的電機控制算法執行，到高效的電機驅動，再到智能的能量管理和可靠的故障診斷保護，以及順暢的通訊與數據處理，MCU 全方位地保障了新能源汽車的安全、高效運行，為駕駛者帶來了前所未有的駕駛體驗 。

未來，隨著人工智能、物聯網、大數據等新興技術的不斷融合與創新，MCU 有望在性能、功能和應用場景等方面實現更大的突破 。我們有理由相信，在 MCU 技術的有力支撐下，新能源汽車將迎來更加輝煌的發展前景，為全球綠色出行和可持續發展做出更大的貢獻 。
