TPSM365R6 或 TPSM365R3 是一款 600mA 或 300mA、65V 輸入同步降壓直流/直流電源模塊，它將功率 MOSFET、集成電感器和引導電容器組合在一個緊湊且易于使用的 3.5mm × 4.5mm × 2mm、11 引腳 QFN 封裝中。小型 HotRod? QFN 封裝技術增強了熱性能和低 EMI。該器件具有超低工作 IQ空載時為 4μA（24V 至 3.3V V 外 ).TPSM365Rx 提供兩個支持 3.3V 和 5V 的固定輸出電壓選項，以及一個支持 1V 至 13V 范圍的可調輸出電壓選項。該模塊只需四個外部元件即可實現 3.3V 和 5V 固定輸出解決方案。TPSM365Rx 針對出色的 EMI 性能和空間受限應用進行了優化。
*附件：tpsm365r3.pdf

TPSM365Rx 使用具有內部補償?shù)姆逯?a href="http://www.www27dydycom.cn/tags/電流/" target="_blank">電流模式控制方案，以最小的輸出電容保持穩定運行。精確的 EN 功能允許在啟動和關閉期間對設備進行精確控制。漏極開路 PGOOD 輸出提供輸出電壓狀態的真實指示。TPSM365Rx 包括預偏置啟動、過流和溫度保護，使 TPSM365Rx 成為為各種工業應用供電的出色器件。在固定選項型號中，MODE/SYNC 引腳可實現從 FPWM 到 PFM 的無縫轉換，空載待機靜態電流小于 4 μA，確保整個負載電流范圍內的高效率和出色的瞬態響應。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 多功能同步降壓 DC/DC 模塊：
  • 集成 MOSFET、電感器和控制器
  • 寬輸入電壓范圍：3 V 至 65 V
  • 輸入瞬態電壓高達 70 V
  • 結溫范圍 –40°C 至 +125°C
  • 4.5 mm × 3.5 mm × 2 mm 包覆成型封裝
  • 使用 RT 引腳或外部 SYNC 信號在 200 kHz 至 2.2 MHz 范圍內可調頻率
• 在整個負載范圍內實現超高效率：
  • 12 V 時效率高于 85% 在 、3.3V外
  • 24 V 時效率高于 85% 在 、5V外
  • 空載時的超低工作靜態電流：V 時為 4 μA 在 = 24 V 至 3.3 V V外
• 針對超低 EMI 要求進行了優化：
  • 偽隨機擴頻可降低峰值發射
  • 引腳可選的 FPWM 模式，通過 MODE/SYNC 引腳在輕負載下保持恒定頻率
  • 與 MODE/SYNC 引腳的 FSW 同步
  • CISPR11 B 類能力
• 輸出電壓和電流選項：
  • 3.3V 或 5V V 的固定輸出型號外
  • 1 V 至 13 V 的可調輸出電壓
  • 引腳兼容 TPSM33625
  • 600mA 輸出電流 （TPSM365R6）
  • 300mA 輸出電流 （TPSM365R3）
• 固有的保護功能，實現穩健的設計
  • 用于排序、控制和 V 的精密使能輸入和漏極開路 PGOOD 指示器在UVLO （紫外線鎖定）
  • 過流和熱關斷保護

參數

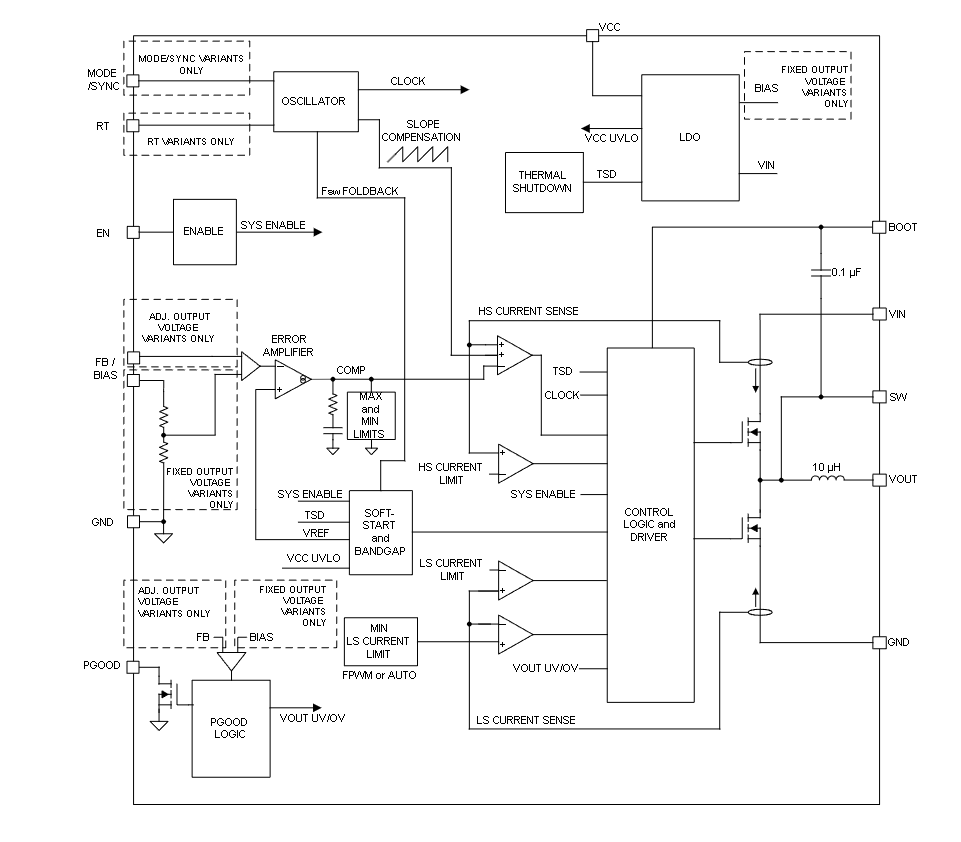

方框圖

概述

TPSM365R3 是一款高集成度的同步降壓（Buck）電源模塊，適用于寬范圍輸入電壓（3V 至 65V）和可調或固定輸出電壓（1V 至 13V 或固定 3.3V/5V）。該模塊集成了 MOSFET、電感器和控制器，提供了高效率、緊湊的尺寸和低 EMI 特性。

主要特性

• ?寬輸入電壓范圍?：3V 至 65V。
• ?輸出電流選項?：300mA（TPSM365R3）或 600mA（TPSM365R6）。
• ?輸出電壓選擇?：可調（1V 至 13V）或固定（3.3V/5V）。
• ?高效率?：高至 94%。
• ?低靜態電流?：4μA（無負載）。
• ?保護功能?：包括過流保護、熱關斷和輸入欠壓鎖定（UVLO）。
• ?小尺寸封裝?：HotRod? QFN 封裝，尺寸為 3.5mm × 4.5mm × 2mm。
• ?低 EMI?：優化的封裝設計和內部布局減少了電磁干擾。

應用領域

• 工業自動化
• 通信設備
• 汽車電子
• 測試和測量設備

封裝與尺寸

• ?封裝類型?：HotRod? QFN（RDN11）。
• ?尺寸?：3.5mm × 4.5mm × 2mm。

電氣特性

• ?開關頻率?：可調范圍 200kHz 至 2.2MHz。
• ?啟動電壓?：3.6V。
• ?關斷電流?：典型值為 0.5μA。
• ?輸出電壓精度?：±1%。
• ?軟啟動?：具有內部軟啟動功能，避免啟動時的浪涌電流。

功能描述

• ?輸入電壓范圍?：支持從 3V 到 65V 的寬范圍輸入電壓。
• ?輸出電壓調節?：通過外部電阻分壓器設置輸出電壓，支持可調版本和固定輸出版本。
• ?使能控制?：EN 引腳提供精確的使能控制，支持外部 UVLO 功能。
• ?同步操作?：使用同步整流技術提高效率。
• ?軟啟動和恢復?：具有內部軟啟動電路，避免啟動時的過沖電流，并支持從掉電狀態優雅恢復。
• ?保護特性?：包括過流保護、熱關斷和輸入欠壓鎖定，確保模塊在異常條件下的安全運行。

典型應用電路

• ?同步降壓調節器?：用于將高輸入電壓（如 12V、24V 或 48V）轉換為較低的輸出電壓（如 3.3V、5V）。
• ?工業控制電源?：提供穩定、可靠的電源供應，適用于各種工業自動化設備。

設計考慮

• ?輸入/輸出電容?：推薦使用低 ESR 的陶瓷電容，以減小紋波電壓并提高穩定性。
• ?布局建議?：輸入和輸出電容應盡可能靠近 VIN 和 VOUT 引腳，以減少寄生電感。反饋電阻分壓器也應靠近 FB 引腳。
• ?熱設計?：確保模塊在工作時不超過最大結溫，使用足夠的散熱措施（如銅散熱片和熱過孔）。

開發支持

• 提供 WEBENCH? Power Designer 工具，支持自定義設計和仿真。
• 提供詳細的應用筆記、技術文章和參考設計，幫助用戶快速上手。

文檔與支持

• 數據手冊提供了全面的規格、應用信息和設計指南。
• TI 官網提供最新的文檔更新通知和支持資源。

訂購信息

• TPSM365R3 可通過 TI 官網或授權分銷商訂購，提供 RoHS 合規選項。

注意事項

• 在設計過程中，請確保遵守數據手冊中規定的最大額定值和推薦操作條件。
• 在應用前，請充分測試和驗證設計，以確保其滿足應用需求和安全標準。
