引言

在 “雙碳” 目標的驅動下，光伏儲能系統正成為綠色能源發展的核心力量。然而，如何精準掌控能量的 “收” 與 “放”，讓每一度電都物盡其用？裂相電能表以創新技術深度融入光伏儲能全流程，化身系統的 “智慧管家”，破解能源管理難題，開啟綠色用電新篇章。

隨著光伏+儲能系統在北美家庭及小型商業場景中的廣泛部署，對系統電能監測的需求也日益增加。AGF系列裂相電表作為專為北美市場設計的導軌式能量計量裝置，能夠滿足120/240V分裂相電網環境下的電能采集與RS485通信要求，廣泛適用于并網型逆變器系統。

什么是裂相表

裂相表是一種專門用于測量和監測多相電力系統中各相電能參數的電表，尤其適用于北美地區常見的120V/240V裂相供電系統，裂相表基于電磁感應原理，通過特殊繞組結構將單相交流電信號分解為多個具有相位差的分量進行獨立測量。其核心功能包括：

雙相獨立計量：可同時監測L1/L2兩相的電壓、電流、功率因數等參數

高精度測量：支持0.5S級精度（符合ANSI C12.20標準），誤差較傳統電表降低60%

實時數據分析：通過動態負載熱力圖、諧波分析等功能，實現電能質量可視化

光伏儲能系統中使用裂相電表主要有以下原因：

準確測量與計費

在光伏儲能系統中，電能的流向是雙向的，既包括光伏板向儲能設備充電，也包括儲能設備向負載放電以及可能的并網操作。裂相電表能夠準確地測量這種復雜工況下的電能，無論是單相還是多相的電能轉換和傳輸，都可以實現高精度計量，從而為電費結算、能源管理等提供準確的數據支持.

適配逆變器輸出

光伏儲能系統中的逆變器通常會將直流電轉換為交流電，其輸出的交流電可能存在多相的情況，或者需要進行裂相操作以滿足不同負載的需求。裂相電表可以很好地適配逆變器的這種輸出特性，準確測量逆變器輸出的電能質量和電量，包括電壓、電流、功率因數等參數，幫助用戶了解逆變器的工作狀態和性能

優化儲能系統控制

通過裂相電表對電能的精確測量和分析，可以為儲能系統的控制策略提供依據。例如，根據不同時段的電能需求和電價情況，系統可以基于裂相電表的數據來決定何時進行儲能充電、何時放電，以實現削峰填谷、降低用電成本等目的，同時延長儲能設備的使用壽命.

監測系統運行狀態

裂相電表可以實時監測光伏儲能系統中各相的電壓、電流等參數，及時發現系統中的不平衡、諧波等問題，有助于提前發現潛在故障，保障系統的穩定運行和電能質量。這對于提高系統的可靠性、減少設備損壞風險具有重要意義.

滿足分布式能源接入要求

隨著分布式光伏儲能系統的不斷普及，其與電網的交互越來越復雜。裂相電表能夠滿足分布式能源接入電網時的計量和監測要求，為電網公司和用戶提供準確的電量數據和電能質量信息，便于電網的調度和管理，確保分布式能源的安全、穩定接入和運行。

產品介紹

在單逆變器系統中，裂相電表直接與逆變器相連。如果您的變頻器有一個內置的收入等級表（RGM；該變頻器 被稱為收入等級變頻器），您可以在 RGM 的同一總線上連接一個外部儀表。

在并網點安裝電表或者電流傳感器，當檢測到有電流流向電網時，逆變器輸出功率不變，啟動雙向變流器，把多出的電能儲存在蓄電池中，等光伏功率下降或者負載功率增大時再放出。

配套產品概述

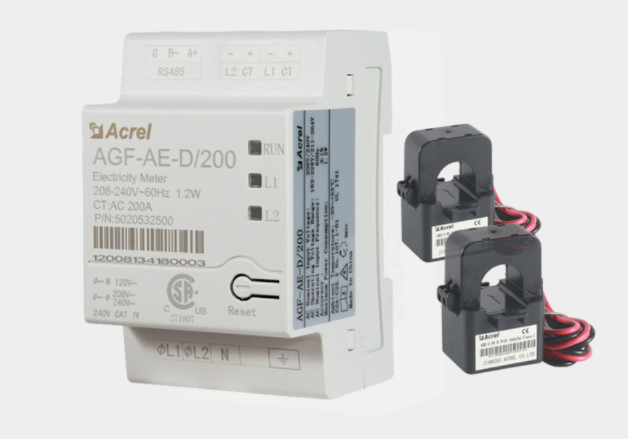

安科瑞AGF-AE/D200是一款高精度、多功能電能表，適用于光伏儲能、家庭能源管理及工業電力監測等領域

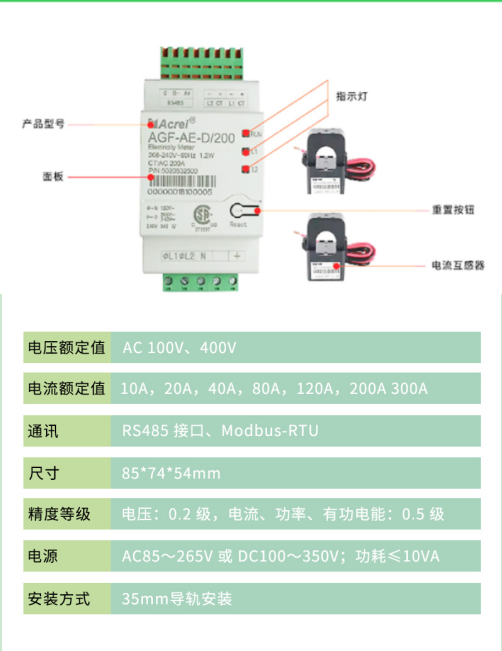

技術參數

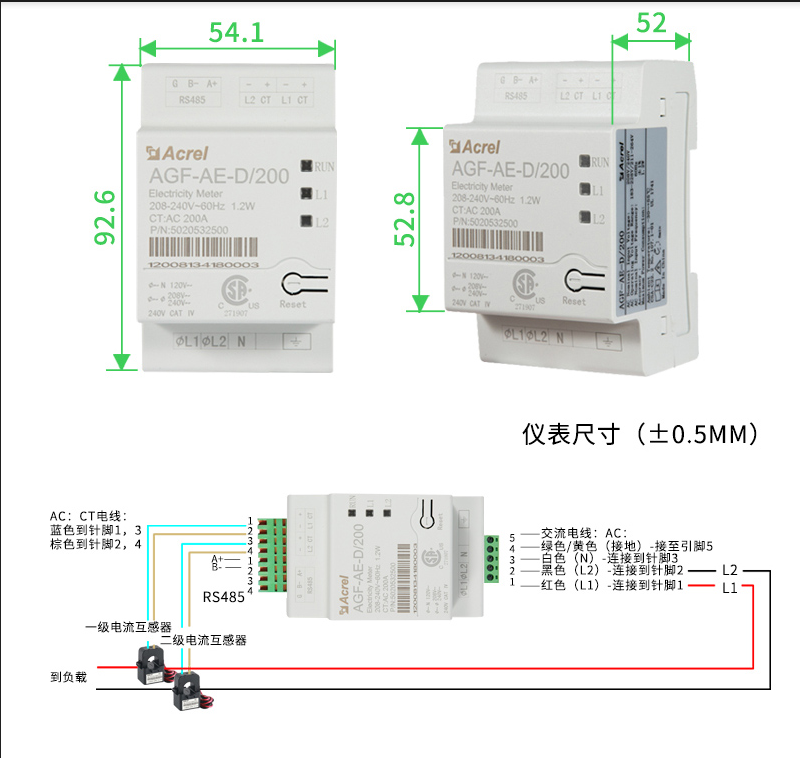

外形尺寸接線

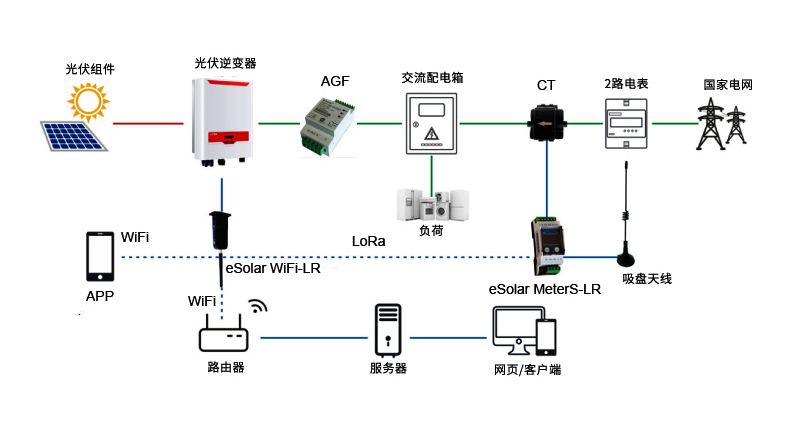

組網方式

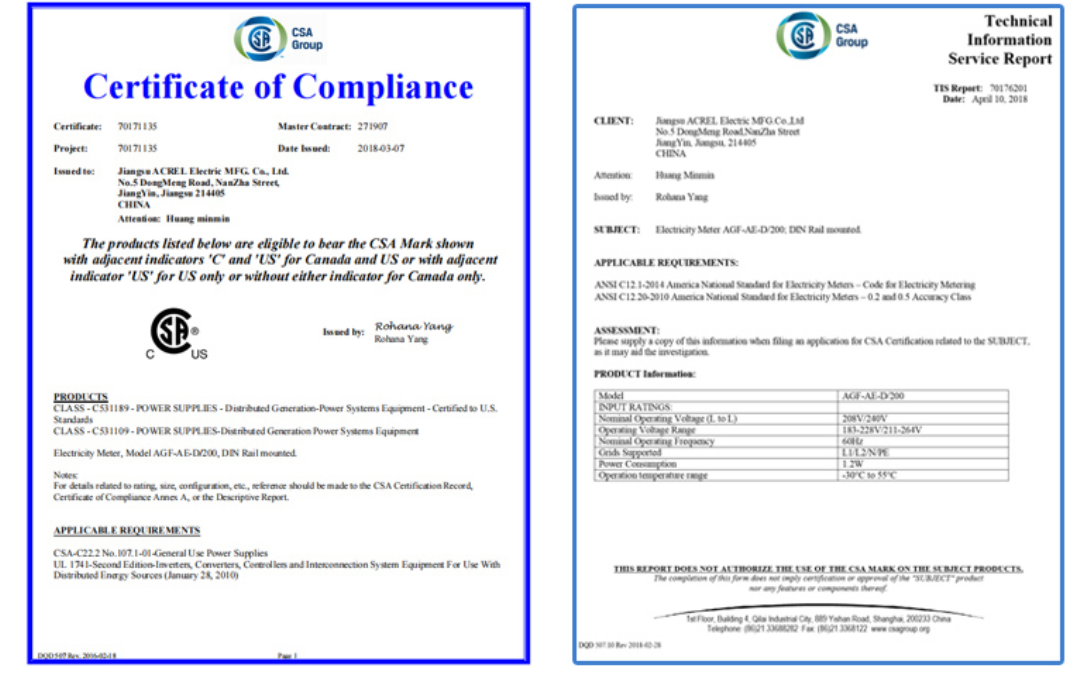

資質證書

CAS(UL+ANSI)

裂相電能表不僅是計量工具，更是能源管理的“數據中樞”。它將海量的電能數據轉化為可視化圖表，清晰呈現系統各環節的能效表現。通過分析這些數據，運維人員可以快速定位損耗點，優化系統配置。例如，某居民光伏儲能用戶通過電表數據分析，發現夜間逆變器待機能耗過高，及時調整設備設置后，月均自用電率提升 15%。
從電站到家庭，從發電到用電，裂相電能表正以科技賦能光伏儲能系統，讓綠色能源真正實現“發得準、存得好、用得省”。在能源革命的浪潮中，選擇裂相電能表，就是選擇更高效、更智能的綠色未來!
